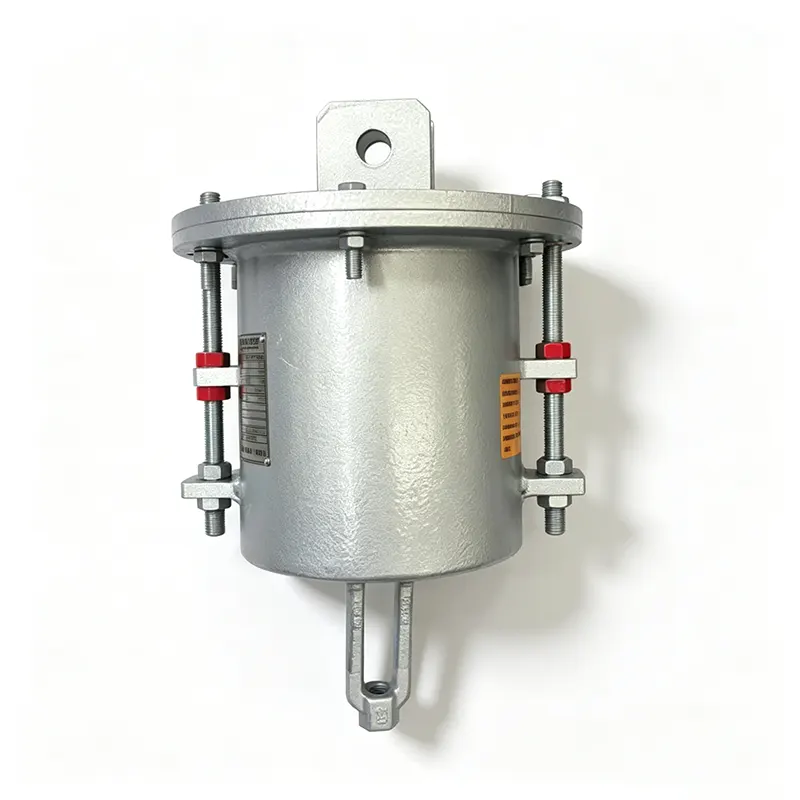

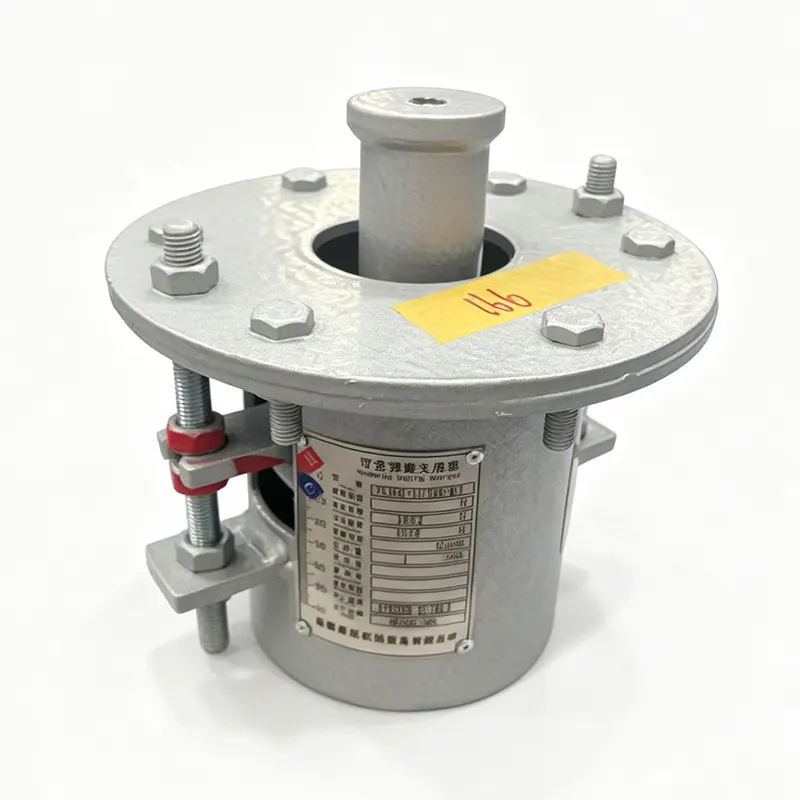

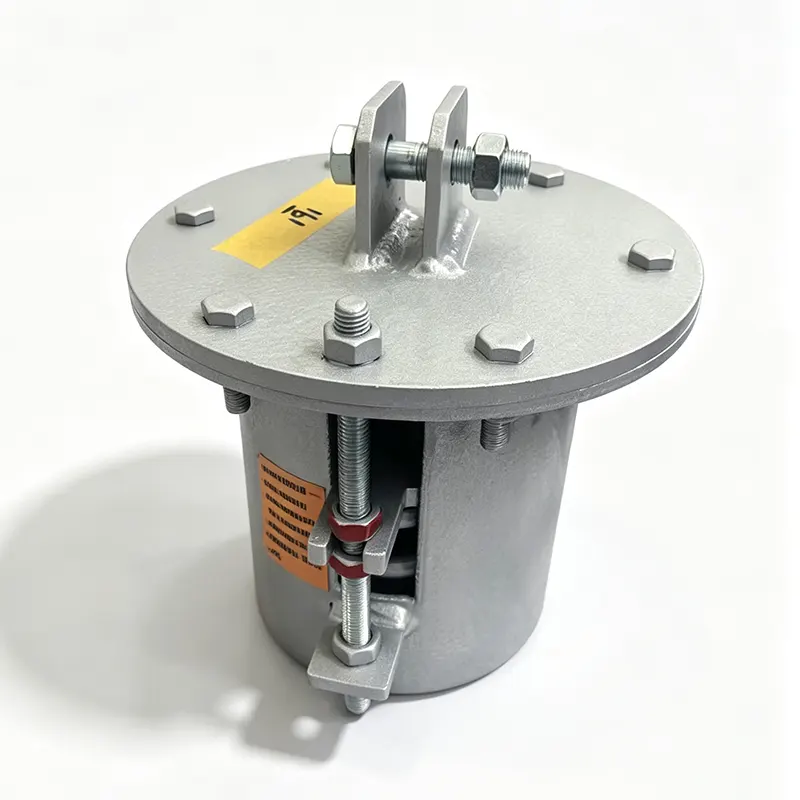

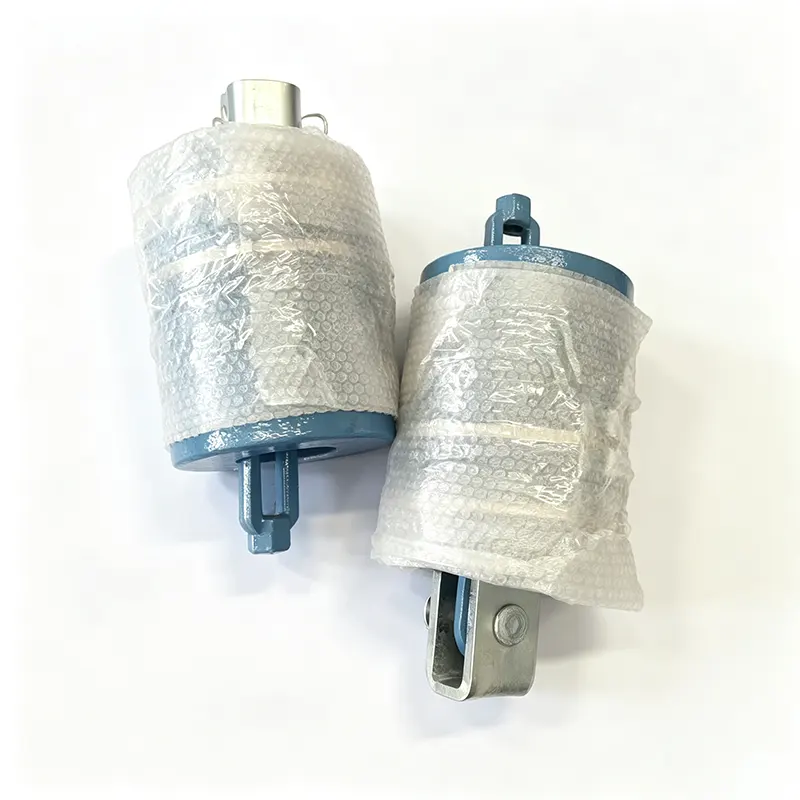

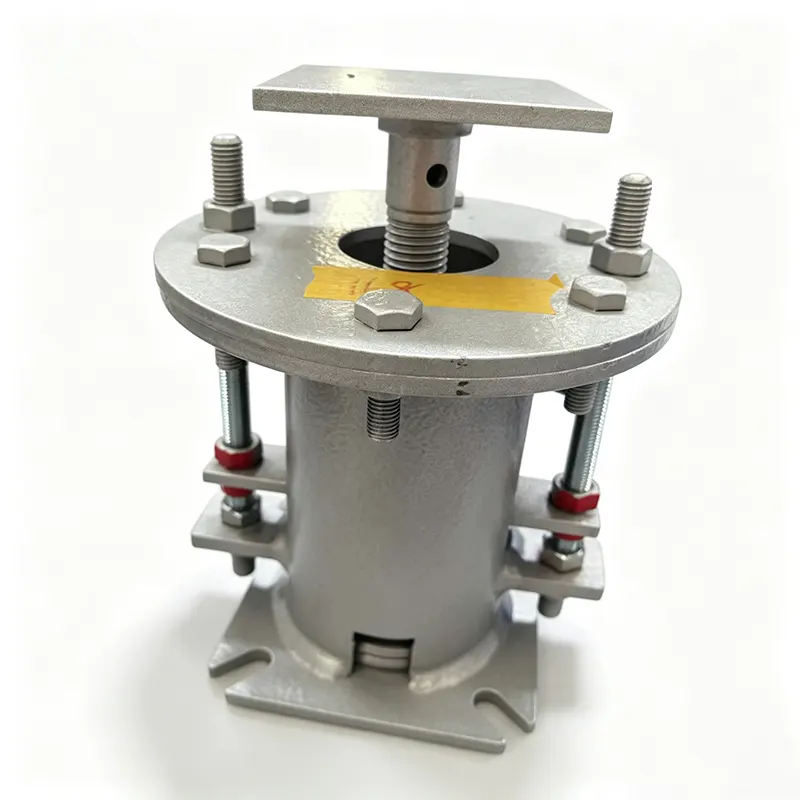

Variabele veerhanger voor hoge temperaturen

Yangzhou Tianshun produceert variabele veerhangers voor de energie-, petrochemische en industriële sectoren vanuit een fabriek van 35.000 m² in Jiangsu, China. Onze varianten voor hoge temperaturen zijn gebouwd om leidingoppervlaktetemperaturen ruim boven de omgevingstemperatuur aan te kunnen, terwijl de voorspelbare belastingsprestaties behouden blijven. Veertien jaar toegewijde ervaring op het gebied van pijpondersteuning en een kwaliteitssysteem dat is gecertificeerd volgens ISO 9001:2015 ondersteunen elke eenheid die we naar meer dan 45 landen verzenden.

Waar een variabele veerhanger in past

Niet elk leidingtraject vereist een constante belasting. Wanneer de thermische verplaatsing beperkt is, biedt een variabele veerhanger een betrouwbare en kostenbewuste oplossing. Naarmate de buis verticaal uitzet of samentrekt, verandert de steunkracht binnen een bekend en gecontroleerd bereik. De veer is zo gedimensioneerd dat deze belastingvariatie binnen de limieten blijft die zijn vastgesteld door de pijpspanningsanalyse, waardoor overbelasting van aangesloten apparatuur wordt voorkomen en de pijp goed wordt ondersteund van koud naar warm.

Voor gebruik bij hoge temperaturen gaat het ontwerp verder dan standaard veerspiralen. Hogere buistemperaturen kunnen warmte uitstralen of geleiden naar de hangerconstructie, waardoor gewoon verenstaal zachter wordt en de gekalibreerde belasting verschuift. Variabele veerhangers voor hoge temperaturen pakken dit probleem aan met materiaalkeuze en oppervlaktebescherming die de gespecificeerde veerconstante en het belastingsbereik over het gehele werkingsbereik behouden.

Wat een ontwerp voor hoge temperaturen betrouwbaar maakt

Veermaterialen geschikt voor hoge temperaturen

Standaardveren verliezen kracht en zakken door als de temperatuur stijgt. Wij selecteren spoelmaterialen die geschikt zijn voor de daadwerkelijke belichting. Voor matig verhoogde omstandigheden tot 150 °C behouden 50CrVA of 60Si2Mn stabiele mechanische eigenschappen. Wanneer de temperatuur 300 °C of hoger bereikt, worden legeringen op nikkelbasis zoals Inconel X-750 gespecificeerd. Elke materiaalopwarming wordt geleverd met volledige fabriekscertificaten en traceerbaarheidsgegevens, die bevestigen dat de samenstelling en warmtebehandeling overeenkomen met de vereiste kwaliteit.

Variatie in belasting binnen projectgrenzen gehouden

De variabele veerhanger produceert een verschillende kracht in de koude stand, de warme bedrijfsstand en op elk tussenpunt. Onze ontwerpingenieurs werken met de toegestane belastingsvariatie uit het pijpspanningsrapport van de klant en selecteren een veer die de afwijking beperkt, doorgaans tot 15% of 25% van de werklast, hoewel er indien nodig aan strengere limieten kan worden voldaan. Elke unit wordt op een gekalibreerde bank geplaatst en getest om te verifiëren dat de belasting op de koude en warme posities binnen de gespecificeerde band valt.

Corrosie- en hittebescherming voor de hardware

De behuizing en structurele componenten worden standaard afgewerkt met thermisch verzinken of hoge temperatuur epoxyverf. Voor bijzonder agressieve of cyclische hitteblootstelling bieden wij aanvullende thermische barrièrecoatings aan of vervaardigen wij de behuizing van roestvrij staal. Deze maatregelen voorkomen kalkaanslag, roest en oppervlaktedegradatie die de veerbeweging na jarenlang gebruik zouden kunnen verstoren.

Aanpassing ter plaatse zonder de hanger te verwijderen

Dankzij een lastafstelschroef en een meetklok, gemarkeerd in stappen van 2%, kan het locatieteam de geïnstalleerde belasting nauwkeurig afstellen tot ±10% tot ±20%, afhankelijk van het model. Deze aanpasbaarheid ter plaatse is waardevol wanneer de geïnstalleerde toestand enigszins afwijkt van de ontwerptekening, of wanneer de leidingtracering tijdens de bouw verandert.

Rijstops en zichtbare schaal

Elke hanger is voorzien van bovenste en onderste slagbegrenzers om te beschermen tegen overslag. Dankzij een duidelijk zichtbare schaalverdeling kunnen installatie- en onderhoudspersoneel in één oogopslag de huidige positie bevestigen. De koude vooraf ingestelde positie is vergrendeld met verwijderbare slagbegrenzers, waardoor hydrostatische tests en chemische reiniging kunnen plaatsvinden zonder de veer te vervormen.

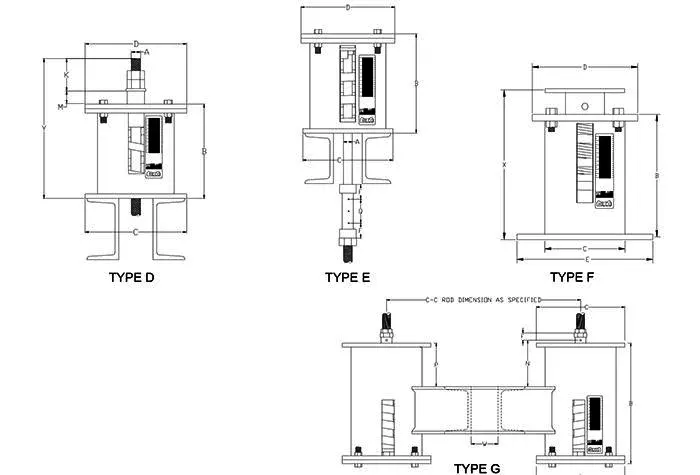

Technisch overzicht

Aangepaste reizen, draagvermogens en materialen die bestand zijn tegen hoge temperaturen worden verwerkt als onderdeel van onze reguliere levering. Wanneer u een aanvraag ontvangt, converteren wij tussen internationale normen en bevestigen wij de technische compatibiliteit vóór de productie.

Kwaliteitscontrole en documentatie

Ons ISO 9001-gecertificeerde kwaliteitssysteem regelt elke stap, van de inspectie van binnenkomende verendraad tot het testen van de uiteindelijke belasting. Elke variabele veerhanger met hoge temperatuur is op onze testbank vooraf ingesteld op de door de klant gespecificeerde koude belasting en verplaatsing. We registreren de belastingen op de koude, tussenliggende en warme posities en bevestigen dat de variatie binnen de tolerantie valt. Deze gegevens worden bewaard voor het volledige traceerbaarheidspakket en kunnen bij de verzending worden geleverd.

Materiaalcertificaten voor veerspiralen, constructiestaal en beschermende coatings zijn herleidbaar tot de hitte of batch. Wanneer projecten naleving van ASME-, EN- of andere internationale leidingcodes vereisen, bieden wij de documentatiepakketten die nodig zijn voor goedkeuring.

Waar variabele veerhangers op hoge temperatuur worden toegepast

Deze hangers ondersteunen leidingsystemen met gemiddelde tot hoge temperaturen waarbij verticale verplaatsing aanwezig is, maar niet extreem. Typische installaties zijn onder meer hulpstoomleidingen, ketelvoedingswaterleidingen, inlaat- en uitlaatleidingen van de economizer, hete oliecircuits in raffinaderijen en chemische fabrieken, middendrukstoomdistributie in industriële faciliteiten en luchtkanalen voor hoge temperaturen. In elk geval is de hanger geschikt voor verticale beweging terwijl de leidingspanning binnen de ontwerplimieten blijft, zonder de kosten en omhulsels van een constante lastondersteuning.

Veelgestelde vragen

Hoe kies ik tussen een variabele veerhanger en een constante veerhanger?

De beslissing komt neer op de toegestane belastingsvariatie. Als uw pijpspanningsrapport een verandering van de belasting tussen de koude en de warme positie toestaat, biedt een variabele veerhanger betrouwbare ondersteuning tegen lagere kosten. Waar de buis geen betekenisvolle variatie kan accepteren, is een constante veerhanger vereist. Ons engineeringteam kan uw laad- en reisgegevens beoordelen en het juiste type aanbevelen.

Wat is de maximale bedrijfstemperatuur voor een variabele veerhanger met hoge temperatuur?

Met standaard gelegeerde verenstaalsoorten zoals 50CrVA kan de hanger betrouwbaar functioneren in omgevingen waar de veerspiraal zelf ongeveer 150 °C tot 200 °C bereikt. Voor lentetemperaturen tot 350 °C stappen we over op nikkelgebaseerde legeringen zoals Inconel X-750. U hoeft de legering niet zelf op te geven; deel de verwachte lenteblootstellingstemperatuur en onze ingenieurs zullen het juiste materiaal selecteren.

Kan Tianshun variabele veerhangers bouwen voor zeer grote of zeer kleine ladingen?

Ons standaard assortiment omvat 0,5 kN tot 250 kN. Belastingen buiten deze band worden afgehandeld als maatwerk. Kleine instrumentlijnsteunen en zware stijgbuishangers voor hoofdstoomleidingen zijn in onze fabriek geproduceerd en getest.

Welke coatingopties bestaan ​​er voor hoge temperaturen of corrosieve atmosferen?

Naast thermisch verzinken en epoxy op hoge temperatuur kunnen we ook thermisch uitgeharde coatings op siliconenbasis aanbrengen, halar, of de behuizing van roestvrij staal vervaardigen. Als uw locatie kust-, offshore- of chemisch agressief is, vermeld dit dan tijdens het onderzoek en wij zullen een geschikt beschermingssysteem aanbevelen.

Worden variabele veerhangers geleverd met installatie-instructies?

Ja. Elke hanger wordt geleverd met een korte installatiehandleiding waarin het hijsen, het verwijderen van vooraf ingestelde aanslagen en de verificatie van de lading aan bod komen. We bieden ook gedetailleerde instructies voor de inbedrijfstelling, zodat het locatieteam vóór de overdracht de juiste werking kan bevestigen.

Wat is een typische levertijd voor een standaard variabele veerhanger voor hoge temperaturen?

Standaardmodellen met algemeen beschikbare veermaterialen kunnen binnen vier tot zes weken worden vervaardigd, vooraf ingesteld en getest. Aangepaste legeringen en grotere laadcapaciteiten kunnen dit verlengen, en we bevestigen het schema op het moment van de offerte.

Werken met Tianshun

Wanneer u contact met ons opneemt over een variabele veerhanger voor hoge temperaturen, behandelt een toegewijde accountmanager met technische kennis van pijpondersteuning uw aanvraag. We beoordelen uw bedrijfsomstandigheden, inclusief temperatuur, reizen, belasting en de toepasselijke ontwerpcode, en sturen u binnen 24 uur een technisch advies. Op maat gemaakte veermaterialen, niet-standaard veerwegen, specifieke eindbeslag en projectspecifieke documentatie worden behandeld als normale zaken en niet als speciale uitzonderingen.

Ook na oplevering blijven wij beschikbaar voor installatieondersteuning en onderhoudsbegeleiding. Meer dan 70% van onze omzet komt voort uit nabestellingen, wat volgens ons de sterkste bevestiging is van de prestaties van onze producten gedurende duizenden thermische cycli.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Fabriek van 35.000 m², Jiangsu, China – exporteert naar meer dan 45 landen.

Variabele veerhangers voor hoge temperaturen die de ondersteuning betrouwbaar houden, zelfs als de buis heet wordt.
