Precisie-constante veersteunen voor pijpleidingen met grote waterverplaatsing en uniforme belasting

Sommige regels vergeven een beetje. Een koelwatercollector kan een verandering van 20% in steunkracht aan zonder dat iemand het merkt. Maar dan zijn er leidingen die niets vergeven: de inlaatleidingen van stoomturbines, reactormondstukken, compressoraanzuigleidingen, hoogenergetische ketelleidingen. Hierbij kan zelfs een kleine verandering in de verticale kracht een flens uitlijning veroorzaken of een mondstuk overbelasten. Dan ga je van een variabele veerondersteuning naar een constante veerondersteuning. BijTianshun, we bouwen al 14 jaar constante veersteunen en we hebben geleerd dat elk project minstens een handvol locaties heeft waar hierover niet kan worden onderhandeld.

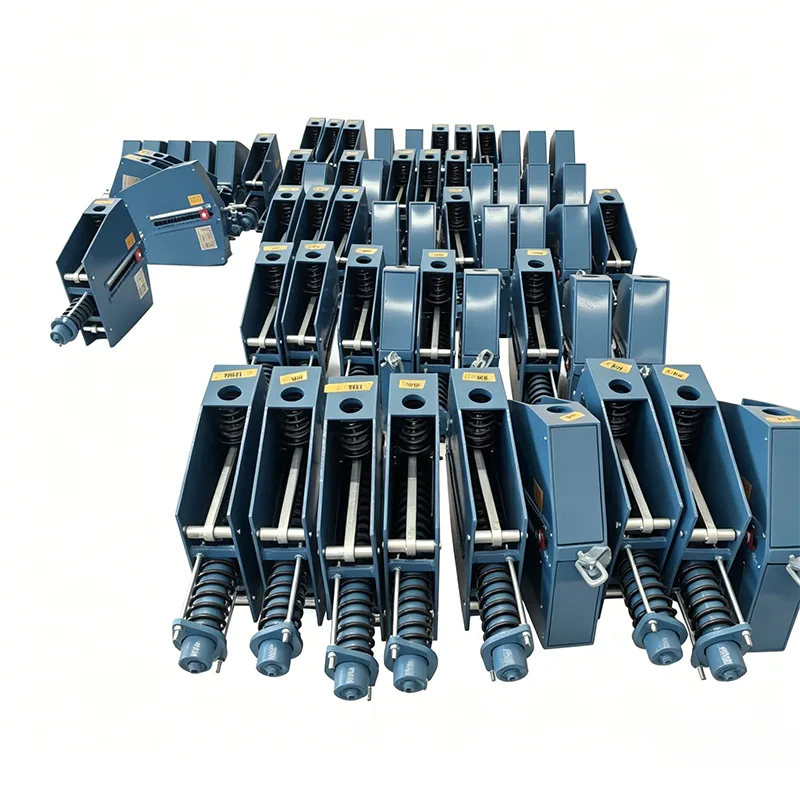

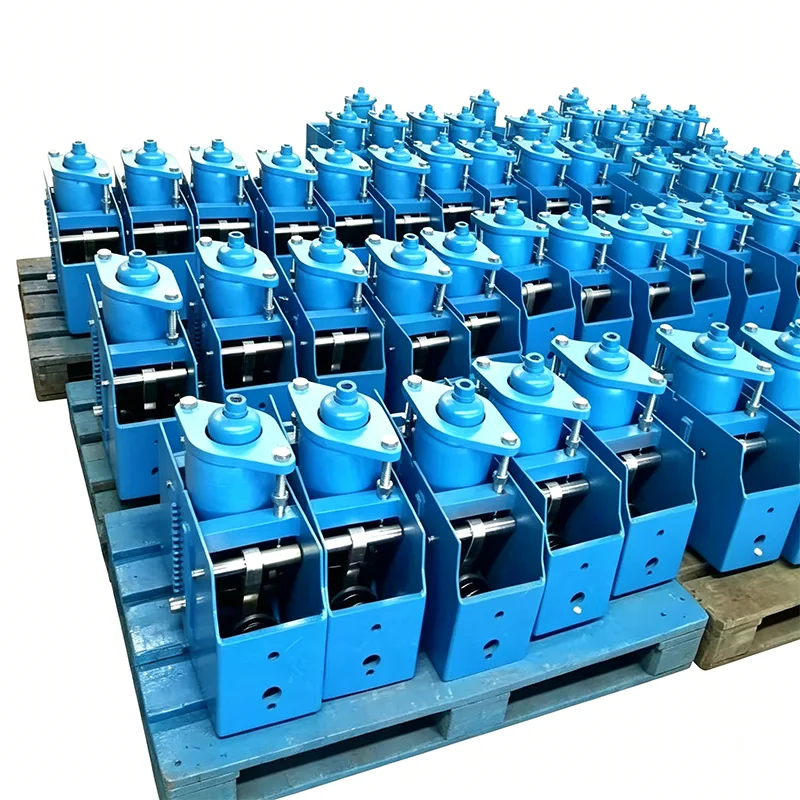

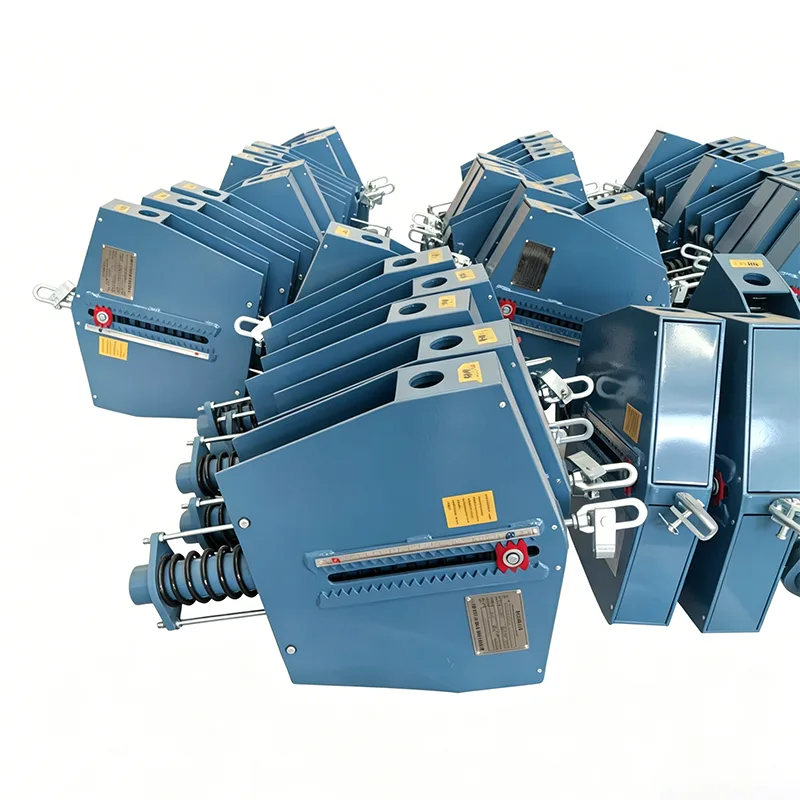

Het mechanisme in een constante veerondersteuning is ontworpen om een ​​vrijwel vlakke ondersteuningskracht te leveren over het volledige bewegingsbereik. Terwijl de buis omhoog of omlaag beweegt (soms 200 mm, soms meer) blijft de belasting op het steunpunt binnen een strakke band, doorgaans ±5% of beter. Dit wordt bereikt door een hefboom- en veerspiraalopstelling, vaak met een belkruk of een nokkenmechanisme, afhankelijk van de ontwerpserie. Wij vervaardigen zowel horizontale als verticale frametypen, en we kunnen de montage- en afmetingenomhulling afstemmen op uw bestaande pijpsteuntekeningen.

Waar Constant Spring-steunen in een ondersteuningssysteem passen

Een constante veerondersteuning werkt nooit alleen. Op een stoomlijn met hoge temperaturen zie je bijvoorbeeld meestal de constante veerconstructie samenwerkenpijp schoenendie de last spreiden enpijp steunendie de zijdelingse steun verzorgen. Op bovengrondse lijnen wordt vaak hetzelfde constante veermechanisme ingebouwd in eenveerhangerconfiguratie - de veer zit in een bovenop gemonteerde behuizing en een valstang wordt aangesloten op de buis eronder. Wanneer de lijn thermische isolatie naar het steunpunt vereist, combineren we de constante veer vaak met een voorgeïsoleerde buissteun om de isolatie continu te houden en warmteverlies of condensatie bij de klem te voorkomen. Hoewel de veer zelf het hoogwaardige onderdeel is, werkt het hele systeem alleen als de aangrenzende steunen goed zijn ontworpen.

Producttechnische specificaties

Normen die wij volgen

ANSI/MSS SP-58 en SP-69 voor ontwerp en productie

ASME B31.3 voor procesleidingtoepassingen

GB/T 17116

Ook vervaardigd volgens DIN, JIS of klantspecifieke datasheets

Ons fabriekskwaliteitssysteem is ISO 9001:2015 gecertificeerd. Inspectie door derden volgens de ASME-, API- of PED-vereisten is beschikbaar.

Vragen die klanten stellen

Vraag 1: Hoe weet ik of ik echt een constante veerondersteuning nodig heb, of dat een variabele veerondersteuning voldoende is?

Controleer uw leidingspanningsrapport. Als de toegestane belastingsvariatie op dat steunpunt minder dan 6-8% van de warme belasting bedraagt, bevindt u zich in een constant veergebied. Als de limiet voor de spuitmondbelasting op de aangesloten apparatuur erg krap is, geldt hetzelfde. Als u twijfelt, stuur ons dan de isometrische stress en wij helpen u beslissen - kosteloos.

Vraag 2: Kunt u de afmetingen evenaren van een bestaande constante veersteun die we vervangen?

Ja, we voeren regelmatig reverse-engineering uit en bouwen vervangingen voor verouderde eenheden. Stuur ons de gegevens van het oude typeplaatje, de totale afmetingen en de belasting- en reisvereisten. We zullen een nieuwe eenheid vervaardigen die op hetzelfde boutpatroon en dezelfde verbindingshoogten past.

Vraag 3: Wat is de grootste constante veerondersteuning die je hebt gebouwd?

We hebben units geleverd met een laadvermogen van meer dan 40 ton en een rijbereik van 350 mm. Deze waren voor zwaarwandige hoofdstoomleidingen in een energiecentrale. Indien nodig kunnen we groter gaan, maar op een gegeven moment is het zinvol om te bespreken of meerdere kleinere eenheden of een andere ondersteuningsregeling praktischer zou zijn.

Vraag 4: Hoe test u een constante veerondersteuning vóór verzending?

We monteren de unit op een testframe, stellen hem in op de gespecificeerde belasting en doorlopen meerdere keren de volledige reis terwijl we de belasting op meerdere posities registreren. De belastingsvariatie moet binnen de gegarandeerde tolerantieband vallen, doorgaans ±5%. Wij tekenen de daadwerkelijke last-doorbuigingscurve uit en nemen deze op in het testrapport. De reisweegschaal is gekalibreerd en de borgpennen zijn geïnstalleerd voor transport.

Vraag 5: Kun je ze in roestvrij staal bouwen voor offshore of corrosieve omgevingen?

Ja. We hebben complete constante veersteunen gebouwd in 304 en 316 roestvrij staal voor offshore platforms en LNG-terminals aan de kust. We bieden ook speciale verfsystemen – offshore maritieme coatings, zinkrijke primers voor hoge temperaturen – afhankelijk van de installatieomgeving.

Vraag 6: Wat is de doorlooptijd voor een bestelling met constante veerondersteuning?

Op maat gemaakte constante veerconstructies worden doorgaans binnen 35 tot 45 dagen na orderbevestiging verzonden. Als u meerdere units heeft met identieke ontwerpparameters, kunnen we batchgewijs produceren en de planning verkorten. Noodvervangingen voor één defect apparaat kunnen soms worden bespoedigd tot 20-25 dagen. Neem contact met ons op over uw tijdlijn.

Testen en documentatie

Constante veersteunen verlaten onze fabriek met een documentatiepakket dat het volgende omvat:

Belastingtestrapport met daadwerkelijke belasting-doorbuigingscurve

Dimensionaal inspectierapport

Materiaalcertificaten (EN 10204 3.1)

Kwalificatierecords voor lasprocedures (indien van toepassing)

Installatie- en onderhoudsinstructies

Foto's van de voltooide eenheid met zichtbaar serienummer

Ook kunnen wij tijdens het testen een onafhankelijke inspectie door derden regelen. SGS, BV en TÜV zijn allemaal getuige geweest van tests in onze fabriek in Yangzhou.

Maatwerk dat wij verzorgen

Geen twee constante veertoepassingen zijn precies hetzelfde. Door de jaren heen hebben we het volgende aangepast:

Frameoriëntatie (op de vloer gemonteerd, aan de muur gemonteerd, aan het plafond gehangen, omgekeerd)

Niet-standaard rijlengtes en laadstappen

Ontwerpen met dubbele veren voor zeer zware lasten in een compact frame

Ingebouwde hydraulische demping voor seismische of trillingsgevoelige locaties

Positie-indicatie met uitleesmogelijkheid op afstand

Hogetemperatuurveren voor stoomleidingen die werken boven 450°C

U zorgt voor de leidingbelastingen en de ruimtelijke beperkingen, en wij ontwerpen een constante veersteun die er precies in zit.

Aantekeningen uit de echte wereld van ons technische team

Een paar praktische punten die we hebben geleerd van projecten wereldwijd:

Wanneer u een constante veerondersteuning specificeert, controleer dan ook het steunstaal. Een constante veereenheid zelf kan zwaar zijn – soms meer dan een ton – en de structurele balk waarop hij zit, moet dat plus de buisbelasting aankunnen.

Geef bij verzending altijd borgpennen op. Zonder deze kan de veer bewegen tijdens het transport en kan de schaal verschuiven. Onze pinnen zijn felrood geverfd, zodat het bouwpersoneel ze tijdens de installatie niet kan missen.

Als de unit buiten in een stoffige of zanderige omgeving wordt geïnstalleerd, overweeg dan afgedichte draaibussen of smeernippels. Vuil in het hefboommechanisme is een van de weinige dingen die ervoor kunnen zorgen dat een constante veer blijft hangen.

Controleer bij vervangingswerkzaamheden de bestaande rijrichting en beschikbare ruimte voordat we gaan fabriceren. We hebben gevallen gezien waarin de originele eenheid in een krappe hoek was gepropt, en de nieuwe een iets ander frame nodig had om te passen.

Waarom Tianshun voor Constant Spring-steunen?

Constante veersteunen vormen het uiterst nauwkeurige uiteinde van de wereld van pijpsteun. Je kunt het je niet veroorloven dat er één ondermaats presteert, omdat de aangesloten apparatuur meestal het duurste onderdeel van het perceel is. We bouwen deze units met dien verstande dat iemand ze om 3 uur 's nachts in bedrijf gaat nemen tijdens het opstarten van een fabriek, en dat ze de eerste keer moeten werken.

Onze constante veerondersteuningen worden momenteel gebruikt in energieblokken met gecombineerde cyclus, ruwe-olie-eenheden van de raffinaderij, bluslijnen voor ethyleenkrakers en LNG-koelkastleidingen. Elk exemplaar werd vervaardigd in onze eigen fabriek in Yangzhou, door ons team aan een belastingtest onderworpen en met volledige documentatie verzonden. We herverpakken de producten van iemand anders niet, we maken ze zelf.

Als uw project constante veersteunen, veerhangers of voorgeïsoleerde pijpschoenen omvat, stuur ons dan uw ondersteuningslijst of laadgegevens. Wij maken een fabrieksdirecte offerte op, compleet met selectiegegevensblad en leveringsschema. U bent ook van harte welkom om onze productielijn te bezoeken en te zien hoe we deze units bouwen en testen voordat ze de winkel verlaten.
