Betrouwbare pijpsteunen voor industriële pijpleidingpositionering en structurele stabilisatie

BijTianshun, maken we al leidingsteunen zolang we bestaan: 14 jaar. Ze hebben misschien niet de bewegende delen die veersteunen hebben, maar in veel opzichten dragen stijve pijpsteunen een grotere verantwoordelijkheid. Een veereenheid kan een paar millimeter verkeerd omgaan en toch werken. Een leidingsteun die te klein is, slecht is gelast of van het verkeerde materiaal is gemaakt, kan plotseling bezwijken, en als dat toch gebeurt, gaat de leiding mee. Daarom behandelen wij elke opdracht voor leidingondersteuning met dezelfde zorg als onze meercomplexeconstante veersteunenen variabele veereenheden.

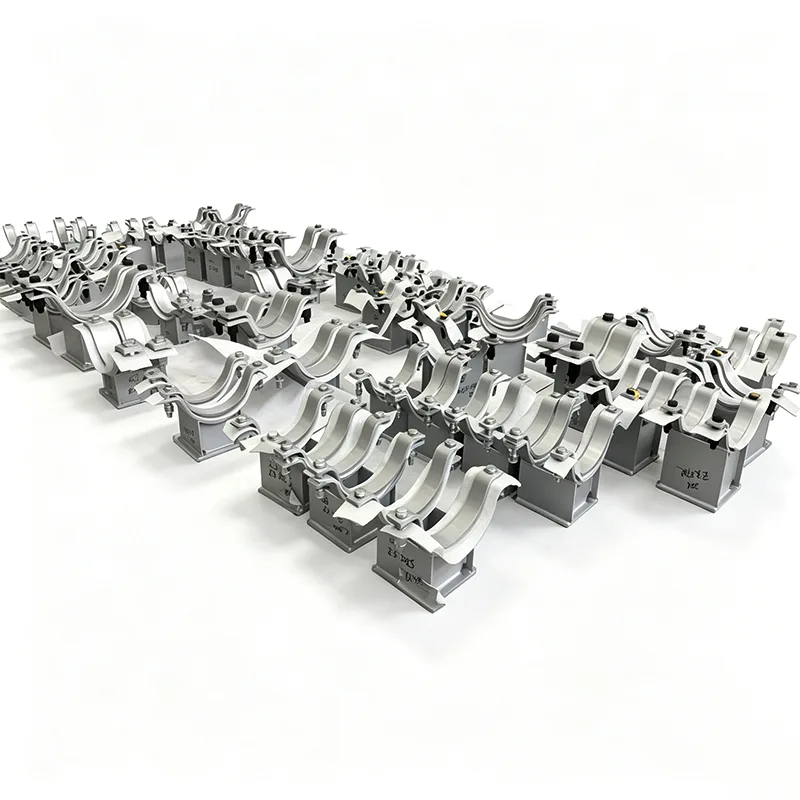

De taak van een leidingondersteuning is eenvoudig te omschrijven en steeds lastiger uit te voeren: de leiding op zijn plaats houden, het gewicht dragen en deze geleiden of verankeren zoals de leidingspecificaties dit vereisen. Wij vervaardigen een breed assortiment — van standaard op balk gemonteerde buisklemmen en T-stijlenpijp schoenentot op maat gemaakte glijplaten en zware tapsteunen. Dit zijn voor ons geen kant-en-klare catalogusonderdelen; wij bouwen op basis van uw leidingmaat, isolatiedikte, belastingsgegevens en installatieomgeving.

Hoe pijpsteunen in het grotere steunbeeld passen

Als je door een willekeurig pijpenrek loopt, zie je een mix: stijve pijpsteunen die het eigen gewicht opvangen en de zijdelingse beweging begeleiden, veerhangers of variabele veersteunen die de verticale beweging absorberen waar dat nodig is. Het één zonder het ander werkt niet. Een pijpsteun die op de verkeerde plaats te stijf is, kan de spanning rechtstreeks op een flens of tankmondstuk overbrengen. Dat is de reden dat onze ingenieurs altijd naar het volledige ondersteuningsschema kijken als u ons een aanvraag stuurt - en waarom we niet aarzelen om een ​​voorgeïsoleerde pijpondersteuning voor koude leidingen of een geleide schoen voor te stellen voor een lange rechte lijn die gecontroleerde axiale beweging vereist.

Materialen en afwerkingen die we op voorraad hebben en gebruiken

We houden een brede inventaris bij van koolstofstalen, roestvrijstalen en gelegeerd stalen platen, buizen en structurele secties, zodat we de fabricage van buisondersteuningen snel kunnen uitvoeren. In onderstaande tabel staan ​​de materialen die wij het meest gebruiken:

Al het structurele laswerk wordt uitgevoerd door gecertificeerde lassers en we voeren visuele en dimensionale controles uit op elke steun voordat deze de werkplaats verlaat. Als uw project NDT (PT, MT of UT) op bepaalde lassen vereist, kunnen we dat in de scope opnemen.

Normen die van toepassing zijn op onze leidingondersteuningen

Wij werken dagelijks volgens de volgende internationale codes:

ANSI/MSS SP‑58 – Pijpsteunen en hangers

ASME B31.3 en B31.1 – Proces- en stroomleidingen

ASME Sectie IX – Laskwalificaties

EN 1090 – Constructiestaal (waar vereist voor CE-markering)

GB/T 17116 – Chinese nationale norm

Ons ISO 9001:2015-systeem bestrijkt de gehele productieketen en de traceerbaarheid van het materiaal wordt gehandhaafd vanaf het hittenummer van het ruwe staal tot aan het uiteindelijke label voor de montage van de steun.

Veelgestelde vragen

Vraag 1: Kunt u onze bestaande standaardtekeningen voor pijpondersteuning matchen?

Ja, zo komen de meeste van onze bestellingen binnen. Stuur ons uw standaard ondersteuningstekeningen, isometrieën of gewoon een opgemaakt pijpondersteuningsschema, en wij produceren volgens die exacte afmetingen. Wij werken regelmatig met EPC-standaardbibliotheken.

Vraag 2: Wat is het verschil tussen een pijpschoen en een pijpsteun?

In dagelijkse gesprekken gebruiken mensen de termen vaak door elkaar. Strikt genomen is een pijpschoen een specifiek type pijpsteun: een stalen profiel dat aan de onderkant van de pijp is gelast om het van het constructiestaal te tillen. Een pijpsteun is de bredere familie die schoenen, klemmen, geleiders, tappen en hangerstangassemblages omvat. Wij vervaardigen zowel pijpschoenen als complete pijpdraagconstructies.

Vraag 3: Hoe ga je om met geïsoleerde of koude leidingen?

Voor warm geïsoleerde leidingen verhogen we de schoenhoogte om de isolatie vrij te maken. Voor koude of cryogene leidingen leveren wij voorgeïsoleerde leidingsteunen met een hardschuimblok dat in de schoen is verlijmd om koudeoverdracht en condensatie te voorkomen. Vertel ons de isolatiedikte en het materiaal, en wij ontwerpen de schoen dienovereenkomstig.

Vraag 4: Wat is uw doorlooptijd voor een partij buissteunen?

Standaard koolstofstalen steunen: 15–25 dagen, afhankelijk van de hoeveelheid. Roestvrij staal of grote, complexe samenstellingen: 25–35 dagen. Voor bulkbestellingen die aan een projectplanning zijn gekoppeld, kunnen we de leveringen faseren zodat ze overeenkomen met uw bouwvolgorde.

Q5: Leveren jullie ook de structurele inbeddingsplaten en T-palen?

Dat kan, als uw project dit vereist. Meestal vormen pijpsteunen het grensvlak tussen de pijp en de constructie. Als u ook de instortplaten, voetplaten of T-stijlstaal nodig heeft, kunnen we alles samen verpakken, wat de logistiek op de locatie vereenvoudigt.

Testen en kwaliteitscontroles

Pijpsteunen hebben weliswaar geen bewegende delen, maar we voeren nog steeds een gestructureerd kwaliteitscontroleproces uit:

Verificatie van inkomend materiaal aan de hand van fabriekscertificaten

Maatcontrole na het zagen en boren

Fit-up-inspectie vóór het lassen

Visuele lasinspectie, plus extra NDO indien gespecificeerd

Controle van afmetingen en hoek bij voltooide montage

Oppervlakteafwerking en coatinginspectie

Elke zending gaat vergezeld van een leveringsbon waarop elke steun wordt vermeld met het tagnummer, zodat uw locatieteam onderdelen zonder giswerk kan matchen met de isometrische tekening.

Maatwerk dat we elke dag doen

Er zijn maar weinig buissteunen die als compleet standaardonderdeel onze fabriek verlaten. Veel voorkomende aanpassingen zijn onder meer:

Grotere schoenhoogtes voor dikke isolatie of brandwering

Verstelbare glijbasissen met PTFE-pads voor glijden met lage wrijving

Roestvrijstalen hardware voor offshore- en kustinstallaties

Speciale belastingswaarden – we hebben pijpsteunen gebouwd voor leidingen met een grote diameter die pijpen met een diameter van 40 inch dragen

Anti-vibratieklemmen met neopreenvoering voor zuigercompressorleidingen

Legeringsteunen voor hoge temperaturen voor oven- en reformerleidingen

U bent niet beperkt tot wat er in een catalogus staat. Stuur ons uw wensen en wij maken precies wat u nodig heeft.

Praktische opmerkingen van onze werkvloer

Een paar dingen die we in de loop der jaren hebben opgepikt en die u kunnen helpen:

Als uw leiding aan een hydrotest moet worden onderworpen, zorg er dan voor dat de leidingsteunen zijn ontworpen voor het overstroomde gewicht. Veel ondersteuningsfouten gebeuren tijdens het testen, niet tijdens het gebruik.

Voorkom bij lange pijprekken overgeleiding. Laat ruimte over voor axiale beweging. We kunnen glijplaten met een bekende wrijvingscoëfficiënt in onze schoenontwerpen integreren om de reactiebelastingen binnen uw buisspanningslimieten te houden.

Als de leidingsteun wordt blootgesteld aan brand, specificeer dan een brandwerende coating of een ontwerp dat niet binnen de vereiste brandclassificatieperiode instort. Wij kunnen u adviseren over praktische mogelijkheden.

Gebruik bij roestvrijstalen buizen altijd roestvrijstalen steuncomponenten of ten minste een niet-metalen voering (PTFE of neopreen) om galvanische corrosie op het contactpunt te voorkomen.

Waarom kiezen voor Tianshun voor uw pijpsteunen?

Wij zijn geen distributeur die onderdelen uit een magazijn haalt. Wij zijn een fabriek die staal snijdt, assemblages las, contactoppervlakken machinaal bewerkt, coatings aanbrengt en rechtstreeks naar uw locatie of consolidator verzendt. Ons team heeft in de praktijk genoeg fouten in de leidingondersteuning gezien om te weten dat een beetje extra zorg tijdens de fabricage later een groot verschil maakt.

Of u nu twintig eenvoudige lasschoenen nodig heeft of tweehonderd complexe geleide steunen met glijplaten, wij geven u een fabrieksprijs, een realistisch leveringsschema en een set fabricagetekeningen ter goedkeuring voordat we beginnen met het snijden van staal. Ruim 70% van onze omzet komt van klanten die één keer besteld hebben en nooit de moeite hebben genomen om een ​​andere leverancier te kwalificeren.

Als voor uw volgende project leidingsteunen, pijpschoenen of voorgeïsoleerde pijpsteunen nodig zijn, stuur ons dan uw ondersteuningslijst of standaardtekeningen. Wij sturen u doorgaans binnen 24 uur een gedetailleerde offerte terug. En zoals altijd bent u van harte welkom om onze fabriek in Yangzhou te bezoeken en te zien hoe wij dingen bouwen.
