Thermisch efficiënte, voorgeïsoleerde leidingsteunen voor warmtebehoud en snelle installatie ter plaatse

Als u ooit op een vochtige dag langs een gekoeldwaterleiding bent gelopen en een natte plek rond de leidingsteun hebt opgemerkt, heeft u precies gezien wat een voorgeïsoleerde leidingsteun moet voorkomen. BijTianshunmaken wij deze steunen voor koude leidingen, cryogene leidingen en warme procesleidingen waarbij de isolatie door het steunpunt heen continu moet blijven. De afgelopen veertien jaar hebben we ze verscheept naar LNG-terminals, stadskoelinstallaties, voedselverwerkingsfaciliteiten en overal waar koude leidingen en omgevingslucht samenkomen.

Een standaard pijpschoen of pijpsteun werkt prima voor niet-geïsoleerde leidingen, maar zodra je isolatie toevoegt, creëer je een probleem: het steunpunt wordt een koudebrug. Op een koude lijn betekent dat condensatie, ijsvorming en uiteindelijk corrosie. Op een hotline is het een pad waarlangs warmte rechtstreeks in het constructiestaal kan lekken. Een voorgeïsoleerde leidingsteun lost dit op door een stijf isolatieblok in de steunschoen zelf in te bedden: de leiding blijft geïsoleerd, de last wordt gedragen en het dauwpunt blijft waar het hoort.

Voorgeïsoleerde buissteunen zijn niet alleen maar isolatie met een metalen beugel eromheen. Het zijn dragende structurele elementen en ze moeten hetzelfde gewicht, dezelfde beweging en incidentele schokbelastingen aan als elke pijpschoen. Op verticale trajecten waarbij de lijn ook thermische beweging moet opvangen, leveren wij deze vaak langszijveerhangersofvariabele veersteunen. Op lange horizontale rekken werken ze samen met constante veersteunen op kritische verbindingspunten, waardoor de koude leiding overal volledig wordt ondersteund en volledig geïsoleerd.

Normen waarnaar wij produceren

ANSI/MSS SP‑58 – Pijpsteunen en hangers

ASME B31.3 en B31.1 – Proces- en stroomleidingen

EN 13480 – Metalen industriële leidingen (waar van toepassing)

GB/T 17116 – Chinese norm voor buissteunen

Ons fabriekskwaliteitssysteem is gecertificeerd volgens ISO 9001:2015 en we bieden bij elke bestelling volledige traceerbaarheid van materialen. Voor LNG- en cryogene projecten kunnen we ook lage-temperatuur-impacttestcertificaten voor de stalen componenten meesturen.

Veelgestelde vragen

Vraag 1: Hoe weet ik welke isolatiedikte ik nodig heb?

De isolatiedikte van de steun moet overeenkomen met de dikte van de buisisolatie, of iets minder (maar niet veel) zijn om te voorkomen dat er een opening ontstaat. Als uw leiding 80 mm schuimglas heeft, plaatsen we minimaal 70-80 mm isolatie in de schoen. Het exacte aantal hangt af van de thermische geleidbaarheidseis en het risico op oppervlaktecondensatie. Stuur ons uw isolatiespecificatie en wij matchen deze.

Vraag 2: Kunnen voorgeïsoleerde leidingsteunen hete leidingen aan, of zijn ze alleen bedoeld voor koude leidingen?

Beide. Ze voorkomen net zo goed warmteverlies op stoom- en hete olieleidingen als condensatie op koude leidingen. Voor toepassingen bij hoge temperaturen boven 200°C selecteren we isolatiematerialen zoals minerale wol of calciumsilicaat die niet afbreken bij hoge temperaturen.

Vraag 3: Zijn deze steunen in het veld lasbaar of worden ze als compleet geheel geleverd?

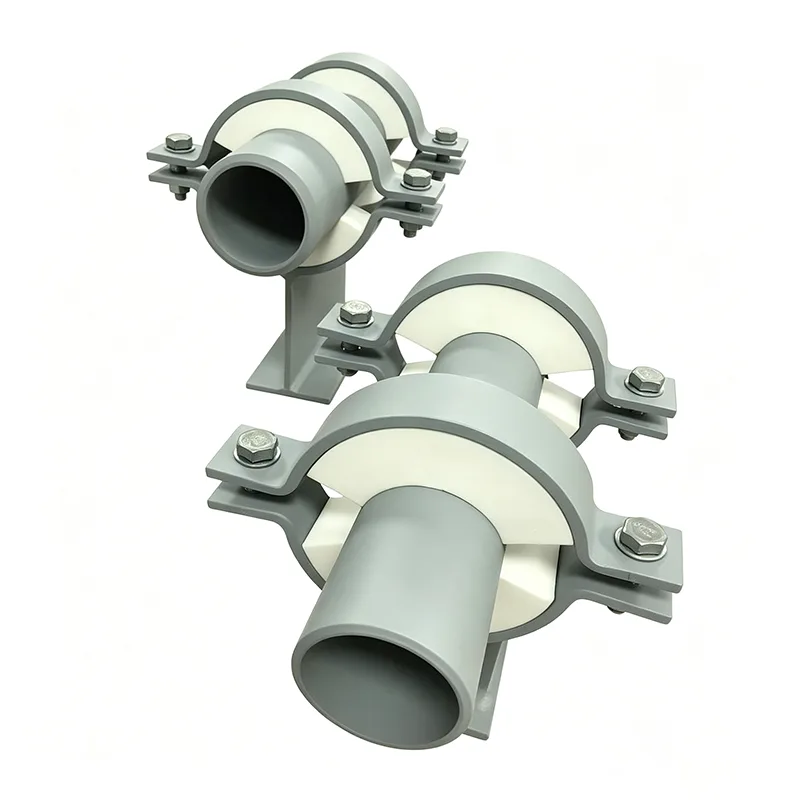

Onze voorgeïsoleerde steunen worden doorgaans als compleet geheel geleverd, klaar om op de buis te worden gelast of geklemd. Het isolatieblok is vooraf in het stalen zadel verlijmd en de dampremmende laag is in de fabriek afgedicht. Dit bespaart een enorme hoeveelheid veldarbeid vergeleken met het ter plaatse opbouwen van een isolatiedoos rond een standaardschoen.

Vraag 4: Kunt u een verschuifbare, voorgeïsoleerde leidingsteun ontwerpen?

Ja. Aan de onderzijde van de bodemplaat lijmen wij een PTFE-glijplaat, of zorgen voor een gepolijst RVS-oppervlak. Hierdoor kan de buis axiaal bewegen terwijl hij volledig geïsoleerd blijft. We bieden ook geleide versies met zijdelingse aanslagen, ontworpen voor uw pijpspanningsbewegingsvereisten.

Vraag 5: Hoe verzenden jullie deze zonder de isolatie te beschadigen?

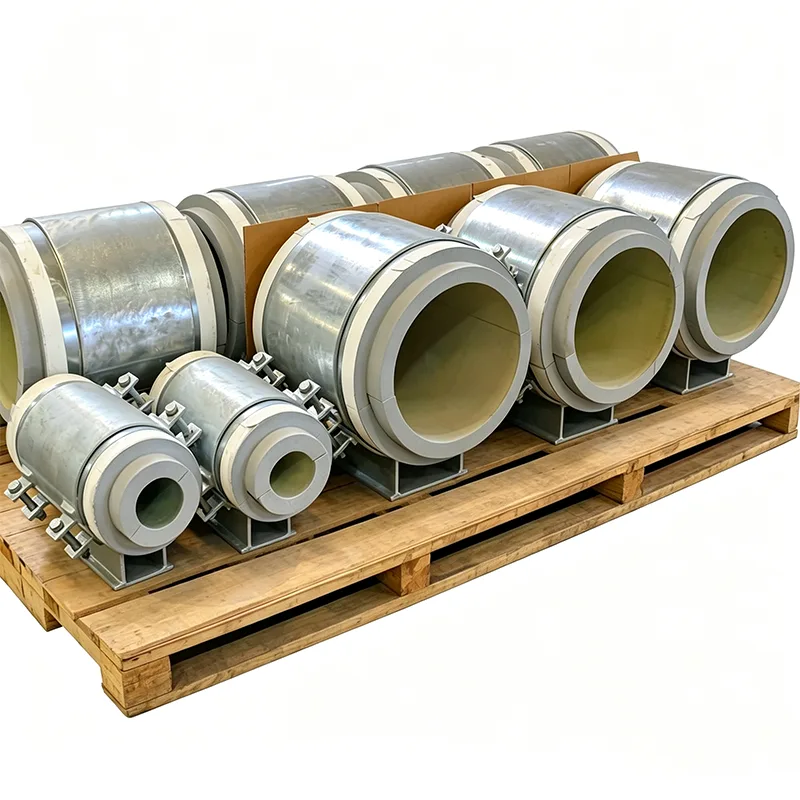

Het isolatieblok is verzonken in het stalen zadel en beschermd door de basisplaat. We voegen ook tijdelijke randbescherming toe en verpakken elke steun in een houten kist of op een pallet met schuimvulling rond de isolatie. We hebben er duizenden van naar het Midden-Oosten en Zuidoost-Azië verzonden, en door condensatie beschadigde isolatie is voor ons geen probleem.

Testen en kwaliteitsborging

Elke voorgeïsoleerde leidingsteun ondergaat controles die verder gaan dan alleen een maatinspectie:

Druksterkteverificatie van de isolatiebatch

Waterabsorptietest voor schuim met gesloten cellen (volgens ASTM C272 of vergelijkbaar)

Hechtintegriteit tussen isolatie en stalen zadel (visuele en mechanische taptest)

Dimensionale controle van de zadelradius, vlakheid van de basis en uitlijning van de boutgaten

Continuïteitsinspectie van de dampremmende laag

Draagtest op volledige montage voor kritische bestellingen of prototypebestellingen

Documentatie omvat materiaalcertificaten voor staal en isolatie, een testoverzicht en een fotoregistratie van elke getagde steun vóór verpakking.

Maatwerk dat wij bieden

Voorgeïsoleerde leidingsteunen zijn vrijwel altijd maatwerk. Enkele van de varianten die we hebben vervaardigd:

Extra grote zadels voor LNG-leidingen met een grote diameter (tot 60")

Verticale stijgbeugels met geïntegreerd isolatieblok

Voorgeïsoleerde steunen van het ankertype voor vaste punten

Brandwerende isolatie (minerale wol of opschuimend schuim) voor brandwerende zones

Roestvrijstalen zadel en hardware voor kust- of offshore-installaties

Split-shell-ontwerp voor montage achteraf op bestaande stroomvoerende leidingen zonder te snijden

U hoeft uw isolatie niet rond onze steun te plaatsen. Wij bouwen de ondersteuning rond uw isolatie.

Dingen die we hebben geleerd van echte installaties

Houd altijd rekening met de dampremmende laag. Op koude lijnen zal vocht zijn weg vinden naar het isolatieblok als de afdichting niet perfect is, en zodra de isolatie nat is, dalen de thermische prestaties ervan. We besteden extra zorg aan het afdichten van de randen en we raden aan dat het locatieteam de barrière voor en na het lassen inspecteert.

Bij verticale leidingen kan het zijn dat een voorgeïsoleerde leidingsteun een andere lastoverdrachtsopstelling nodig heeft dan een horizontale. Bij horizontale lijnen draagt ​​het isolatieblok het volledige gewicht bij compressie, maar bij verticale lijnen heeft de ondersteuning vaak een stalen schuifkraag nodig die door de isolatie heen grijpt. Wij kunnen dit meenemen in het ontwerp.

Als de leiding aan een hydrotest wordt onderworpen, houd er dan rekening mee dat de leiding tijdens de test op omgevingstemperatuur zal zijn en kan gaan zweten. Dat is normaal, maar het is ook de eerste keer dat veel locatieteams condensatie op de ondersteuning zien. Een opmerking in de installatiehandleiding waarin dit wordt uitgelegd, kan een hoop onnodige vragen besparen.

Geef ons bij het bestellen het leidingschema, het isolatietype en de dikte, en de ontwerpbeweging (indien glijdend) door. Met deze drie gegevenspunten kunnen we in de eerste offerte een technisch verantwoord ontwerp voorstellen, zonder heen en weer.

Waarom Tianshun voor voorgeïsoleerde leidingsteunen?

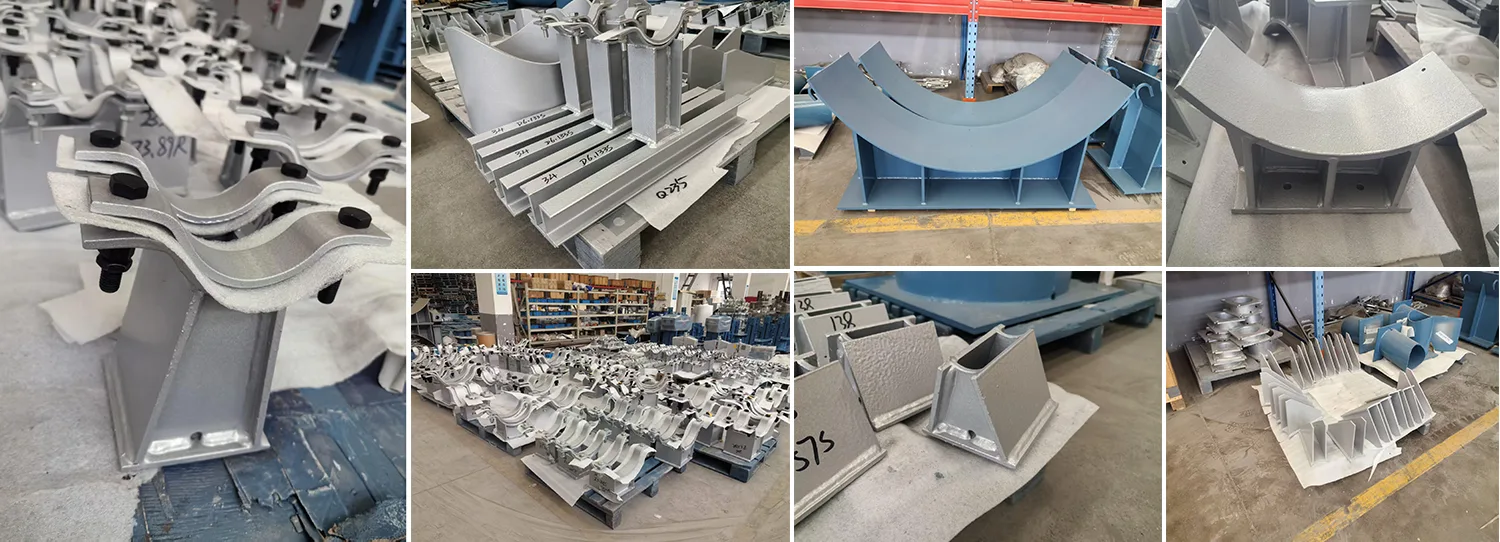

Een voorgeïsoleerde leidingsteun bevindt zich op het kruispunt van bouwtechniek en thermisch ontwerp. Als een van beide onderdelen verkeerd is, faalt de ondersteuning mechanisch of absorbeert vocht en stopt met isoleren. We zorgen er al veertien jaar voor dat beide onderdelen goed zijn, en onze fabriek in Yangzhou heeft de productielijn opgezet om deze efficiënt te bouwen – van het doorsnijden van het stalen zadel tot het verlijmen van de isolatie en het afdichten van de dampremmende laag.

Ruim 70% van onze bestellingen komt van klanten die ons één keer hebben getest en steeds terugkwamen. We verzenden voorgeïsoleerde steunen wereldwijd, vaak gebundeld met onze pijpsteunen, veerhangers en constante veersteunen, zodat het hele pijpsteunpakket samen arriveert, gelabeld en klaar voor installatie.

Als uw volgende project koude leidingen, cryogene leidingen of geïsoleerde warme leidingen heeft die een goede thermische isolatie op de steunpunten nodig hebben, stuur ons dan uw isolatiespecificaties en leidingondersteuningslijst. Wij werken een fabrieksdirecte offerte uit met een duidelijk leveringsschema. Zoals altijd bent u van harte welkom om onze fabriek te bezoeken en te zien hoe we deze steunen bouwen en testen voordat ze worden verzonden.
