Verstelbare variabele veersteunen voor thermische beweging van pijpleidingen met variabele belastingen

Niet elke buis heeft een constante steunkracht nodig. In feite werken de meeste leidingen waarmee we te maken hebben – procesleidingen, leidingen voor nutsvoorzieningen, koelwaterleidingen – prima met een variabele veerondersteuning. BijTianshunWij leveren al 14 jaar variabele veereenheden vanuit onze fabriek in Yangzhou, en dit is waarschijnlijk het meest voorkomende type veerondersteuning dat we verzenden. Als je door een pijpenrek van een energiecentrale of een raffinaderij bent gelopen, is de kans groot dat de veerblikken die je aan het staal zag hangen of op T-palen zaten variabele veersteunen waren.

Producttechnische specificaties

Variabele veerhangerspecificatietabel	Voorbeeld
Hangertype/configuratie	Type A, B, C, D, E, F, G
Veermaat / nr.	Nr. 0 - nr. 22
Reisbereik	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Bedrijfsbelasting	0,2 kN - 400 kN
Geïnstalleerde belasting (koude belasting)	kN / kgf
Bedrijfsbelasting (warme belasting)	kN / kgf
Bewegingsrichting	Naar boven/naar beneden
Variabiliteit (%)	≤ 25% (standaard)
Oppervlaktebehandeling	Thermisch verzinkt/geschilderd
Behuizingsmateriaal	Koolstofstaal (Q235/Q355)

Het idee is eenvoudig: als de buis omhoog of omlaag beweegt als gevolg van thermische uitzetting, wordt de veer aan de binnenkant samengedrukt of ontspannen, en verandert de ondersteunende kracht een beetje. Dat is het "variabele" gedeelte. De krachtverandering is voorspelbaar en blijft binnen het bereik waar uw pijpspanningsingenieur al rekening mee heeft gehouden. Wanneer de toegestane belastingsvariatie bijvoorbeeld 15% of 20% is, is het niet nodig extra geld uit te geven aan eenconstante veerondersteuning. U krijgt dezelfde functie – verticale reisabsorptie, gewicht dragen – tegen lagere kosten en met een eenvoudiger, compacter ontwerp. Dat is de reden waarom projectspecificaties vaak variabele veersteunen als standaard vermelden, waarbij alleen een constant type wordt genoemd voor kritieke verbindingspunten.

Variabele veersteunen in het grotere geheel

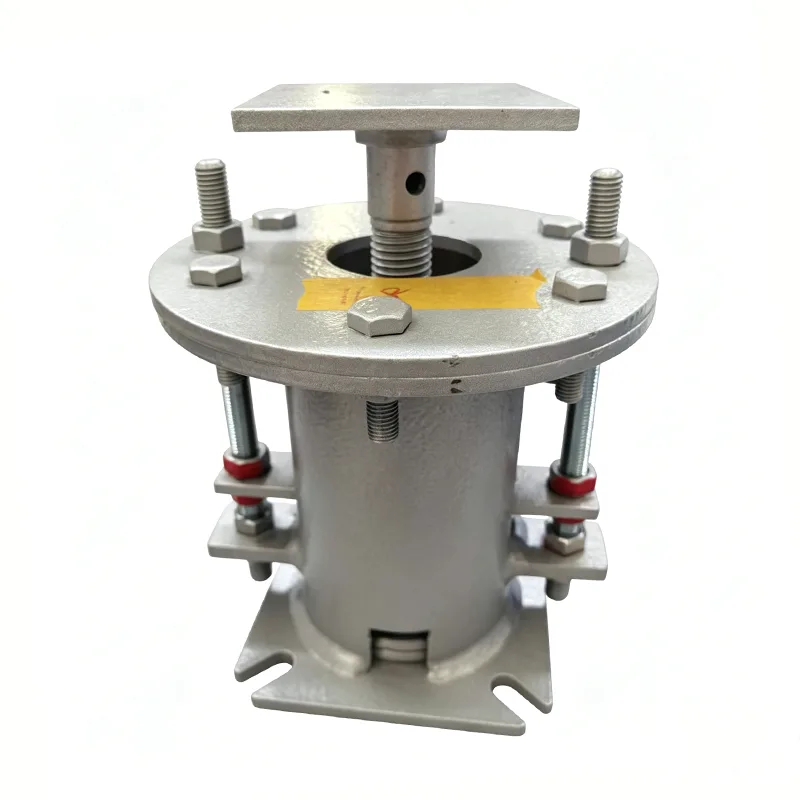

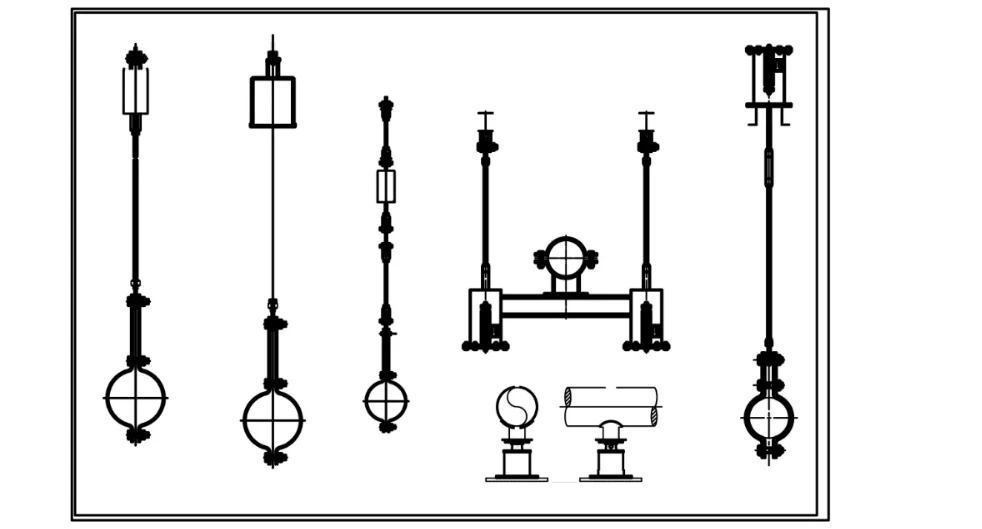

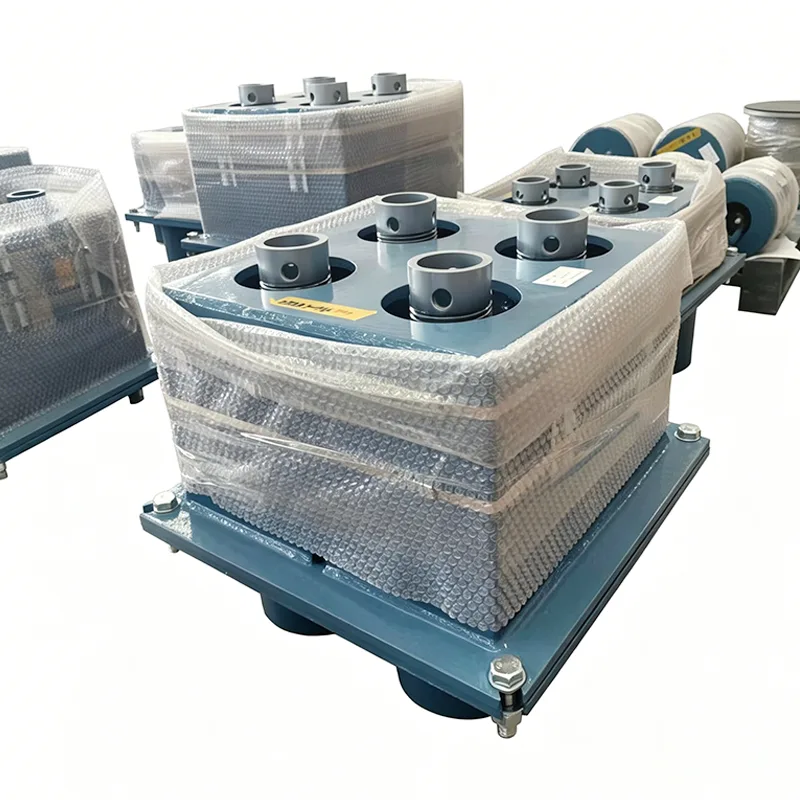

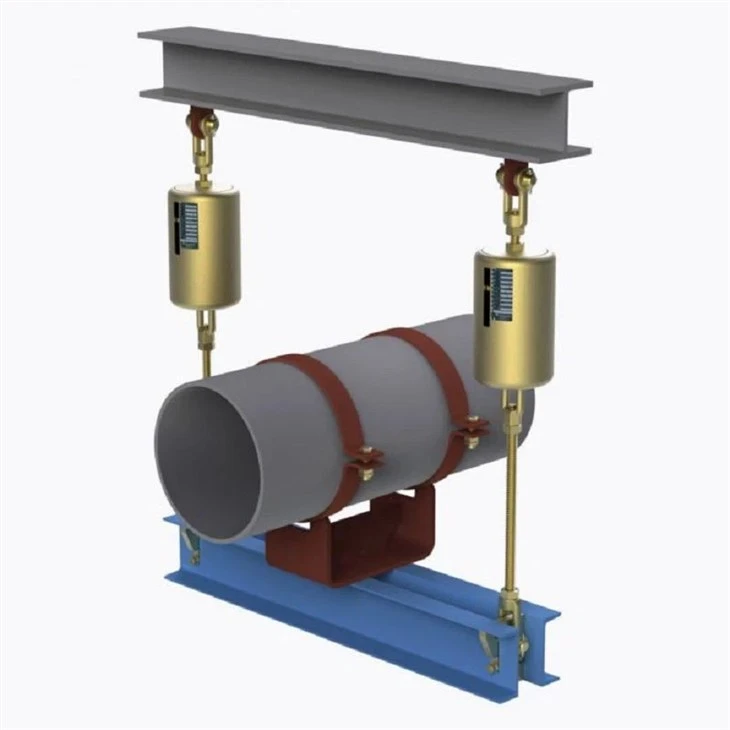

Op het pijpenrek zit zelden een variabele veersteun op zichzelf. Het werkt meestal hand in hand met stijve pijpsteunen en pijpschoenen die het eigen gewicht opvangen en de pijp geleiden. De variabele veer zorgt voor de verticale beweging. Wanneer hetzelfde veerelement wordt gemonteerd in een aan de bovenkant verbonden samenstel dat aan bovengronds staal hangt, wordt de hele opstelling vaak een veerhanger genoemd - het is nog steeds een variabel veermechanisme, alleen ondersteboven geïnstalleerd. En op geïsoleerde koude leidingen zie je vaak de veersteun gecombineerd met een voorgeïsoleerde buissteun op het contactpunt van de buis, zodat de isolatie niet bekneld raakt en de koude buis niet gaat zweten.

Wat zit er in een variabele veersteun?

We houden ons ontwerp eenvoudig en robuust. Hier is een blik op de typische bouwmaterialen die we gebruiken:

Onderdeel	Materiaal	Waarom we het gebruiken
Spiraalveer	60Si2MnA of 50CrVA verenstaal	Lange levensduur, vooraf ingesteld en getest op belasting
Huisvesting (kan)	Q235B koolstofstaal, gelakt RAL 5015 blauw	Stevig, lasbaar, weerbestendig
Veerkap/lastflens	Q235B of 20# gesmeed staal	Brengt de leidingbelasting gelijkmatig over naar de veer
Reisindicator & schaal	Roestvrij staal of geanodiseerd aluminium	Duidelijk afleesbaar, roest niet
Onderaansluiting (schroefdraadbus of flens)	Koolstofstaal A105	Standaard NPT of geflensd per aanvraag

Alle verendraad wordt geleverd met molentestcertificaten. We hebben de veren gestraald en vooraf ingesteld vóór de montage. Hierdoor vervalt elke initiële set en zorgt ervoor dat de belasting-doorbuigingscurve overeenkomt met de ontwerpgegevens.

Normen waar we aan werken

ANSI/MSS SP-58 – voor het ontwerp en de productie van buisondersteuning

ASME B31.3 – procesleidingen, waarnaar veelvuldig wordt verwezen door EPC's

GB/T 17116 – Chinese norm voor pijphangers en -steunen

EN 10204 3.1 materiaalcertificering als standaard voor exportorders

Onze fabriek hanteert een ISO 9001:2015 kwaliteitsmanagementsysteem. Elke stap, van binnenkomend staal tot de uiteindelijke belastingstest, wordt gedocumenteerd.

Veelgestelde vragen

Vraag 1: Hoeveel belastingvariatie moet ik verwachten?

Typisch tussen 10% en 25% van de warme belasting, afhankelijk van de stijfheid van de veer en de verplaatsing van de buis. Uw leidingspanningsrapport vertelt u wat de toegestane variatie is. Als het rapport een krappe limiet laat zien – zeg minder dan 5% – dan zou je overstappen op een constante veerondersteuning. Voor al het andere is variabel prima.

Vraag 2: Welke informatie heeft u nodig om een ​​variabele veerondersteuning te selecteren of te citeren?

Stuur ons de warme belasting, de koude belasting en de hoeveelheid en richting van de verticale beweging (omhoog of omlaag). Een gemarkeerde pijpsteuntekening of een isometrische spanning helpt. Voordat we met de productie beginnen, selecteren we de juiste veermaat en -serie en sturen we u een gegevensblad met alle berekende waarden.

Vraag 3: Zijn uw variabele veersteunen uitwisselbaar met andere merken?

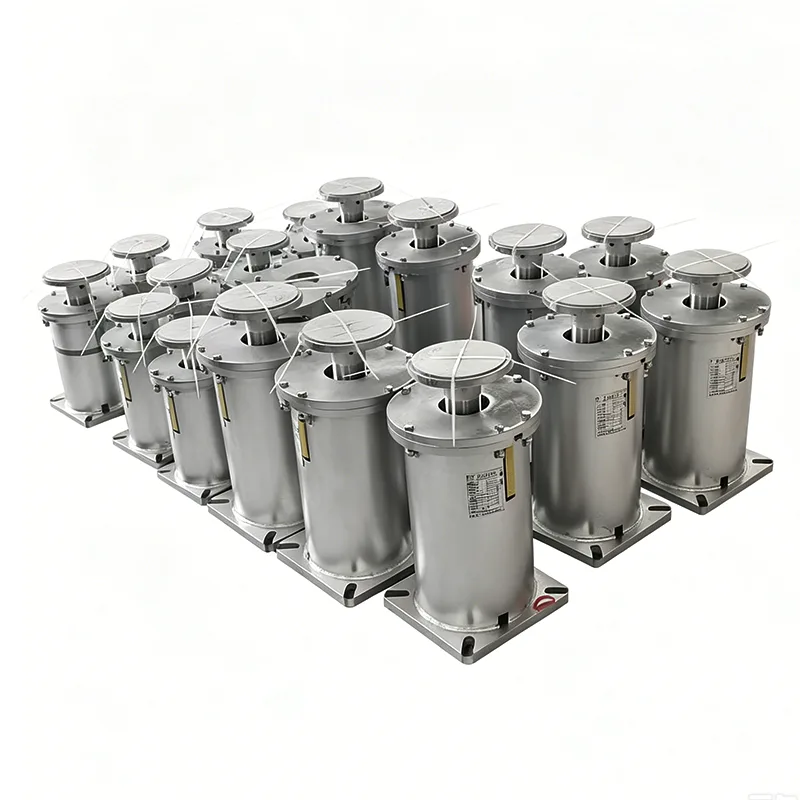

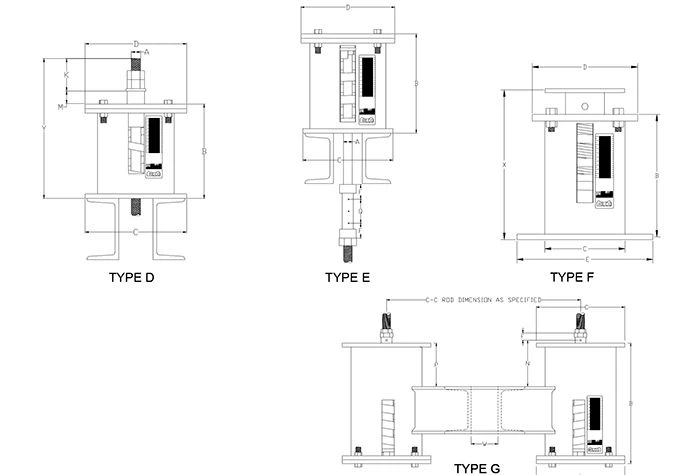

Qua functionaliteit wel. We kunnen belastingsbereiken en envelopafmetingen afstemmen op de meest voorkomende industriële series (type A, B, C, D, E, F, G volgens MSS SP-58). Als uw project al de onderdeelnummers van een specifieke leverancier heeft, geef ons die dan, dan zullen we naar de referentie verwijzen. Houd er rekening mee dat er kleine maatverschillen kunnen bestaan; we zullen deze markeren voordat u bestelt.

Q4: Wat is de typische levertijd?

Standaard laadbereikeenheden: 20–25 dagen. Als u een niet-standaard behuizing, speciale verf of roestvrijstalen afwerking nodig heeft, houd dan rekening met 30-40 dagen. We houden een behoorlijke voorraad gangbare veerspiralen en blikcomponenten aan, wat de zaken versnelt.

Vraag 5: Kan ik een prototype of pre-productiemonster krijgen?

Ja. Voor grote projecten kunnen we ter goedkeuring één of twee proefunits bouwen voordat we volledig in productie gaan. De monsterkosten kunnen vaak worden verrekend met de hoofdbestelling.

Belastingtesten zijn niet optioneel

Elke variabele veersteun die de deur uitgaat, wordt op belasting getest. We hebben de veer op de gespecificeerde koude belasting ingesteld en vervolgens meerdere keren de volledige slag doorlopen, waarbij we de belasting zowel in de koude als in de warme positie hebben gecontroleerd. De reisweegschaal is gekalibreerd en vergrendeld. Een testcertificaat met een samenvatting van de werkelijke ladingswaarden is opgenomen in de verzenddocumentatie. Inspectie door derden door SGS, Bureau Veritas of TÜV is op uw verzoek beschikbaar.

Maatwerk dat we dagelijks doen

Sommige klanten denken dat een variabele veerondersteuning een puur catalogusartikel is. Onze ervaring is dat misschien de helft van wat we leveren een persoonlijk tintje heeft:

Niet-standaard reislengtes (we hebben 200 mm+ gedaan op variabele eenheden)

Verlengde of verlaagde behuizingshoogten voor beperkte ruimte

RVS behuizingen en hardware voor offshore of chemische omgevingen

Speciale coatings: offshore scheepsverfsystemen, aluminiumverf op hoge temperatuur

Ontwerpen met dubbele veren voor zware lasten in een compact blik

Hijsogen, loadcellen of positietransducers ingebouwd

Vertel ons hoe de installatie eruit ziet en wij maken een praktisch ontwerp.

Aantekeningen uit de echte wereld vanaf de fabrieksvloer

Hier zijn een paar dingen die we hebben geleerd bij het verzenden van variabele veersteunen naar projecten over de hele wereld:

Als uw pijpverplaatsing naar boven is, zorg er dan voor dat de steun de opwaartse koude belasting aankan zonder dat de veer losraakt. We zullen dat controleren als onderdeel van onze selectie.

Voor buitenpijpenrekken dient u thermisch verzinken of een goed verfsysteem te specificeren. Standaard fabrieksblauwe verf is binnenshuis prima, maar na een paar moessonperiodes zal koolstofstaal gaan roesten. Een beetje extra coating scheelt een hoop bouwplaatsklachten.

Controleer altijd de speling rond het veerhuis. Soms is de steunlocatie krap tussen twee structurele elementen, en past een standaard blikdiameter niet. Laat het ons tijdig weten, dan passen wij het ontwerp aan.

Waarom zou u uw variabele veersteunen bij Tianshun kopen?

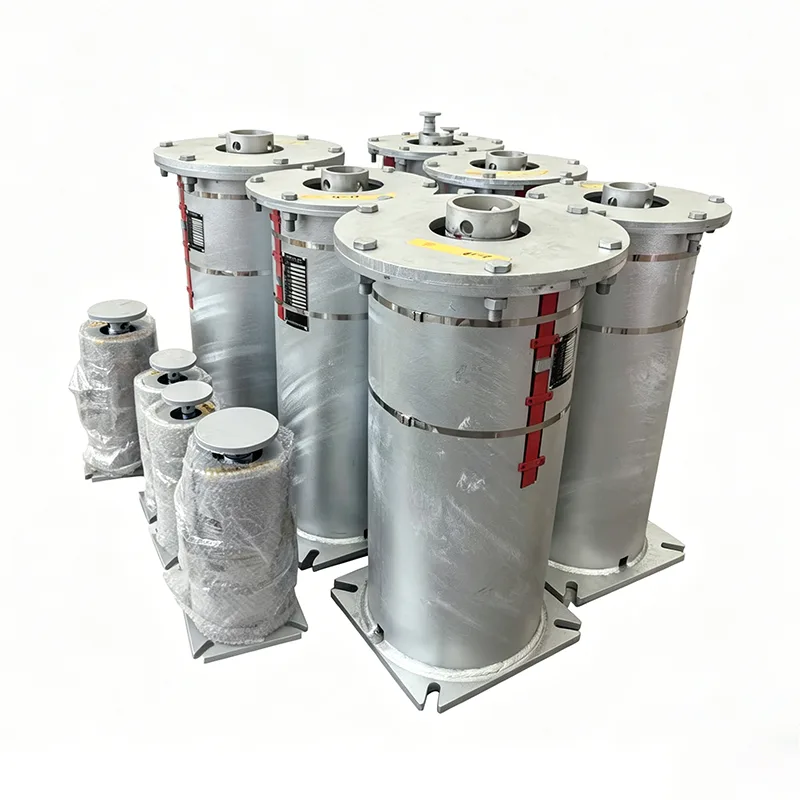

Wij zijn geen tussenpersoon. Wij ontwerpen, produceren, testen en verzenden vanuit onze eigen fabriek in Yangzhou, Jiangsu. Dat betekent dat wanneer u met onze ingenieurs praat, u praat met de mensen die het product daadwerkelijk bouwen. Onze variabele veersteunen zijn geïnstalleerd in energiecentrales met gecombineerde cyclus, pijprekken van raffinaderijen, LNG-hervergassingsterminals, chemische proceseenheden en staalfabrieken. Meer dan 70% van onze omzet wordt herhaald – niet omdat we de goedkoopste zijn, maar omdat onze ondersteuningen op tijd verschijnen, overeenkomen met de gegevensbladen en geen kopzorgen veroorzaken tijdens de inbedrijfstelling.

Als uw projectschema krap is, kunnen we de afgewerkte veren op voorraad houden en snel volgens uw belastingsinstellingen monteren. Voor grote bulkbestellingen bieden wij concurrerende fabrieksprijzen en werken wij met u samen aan een leveringsschema dat aansluit bij uw bouwvolgorde.

Stuur ons uw leidingondersteuningstekeningen, belastinggegevens of gewoon een korte beschrijving van wat u nodig heeft. We komen meestal binnen 24 uur bij u terug met een passende offerte, inclusief fabrieksprijs en levertijd. En als u de fabriek wilt bezoeken en wilt zien hoe wij deze maken, bent u van harte welkom.
