Stoompijpleidingen ervaren drastische temperatuurverschillen tijdens de opstart- en uitschakelfasen, en media met hoge temperaturen veroorzaken aanzienlijke thermische rekverplaatsing. Het eigen gewicht van de pijpleiding, het mediagewicht en fluctuerende belastingen werken tegelijkertijd. Gewone variabele veersteunen missen voldoende drukdragend en hittebestendig vermogen; langdurig gebruik leidt gemakkelijk tot ontspanning van de veer, afwijking van de belasting en vervorming van de behuizing, wat kan resulteren in het scheuren van de pijpleidingverbinding en het verminderen of uitschakelen van de belasting van de unit.

Deze afbeelding toont de prestatiecurve van de lastverplaatsing van een variabele veersteun/hanger, inclusief de belangrijkste parameters van belasting en verplaatsing om de lastdragende nauwkeurigheid en operationele betrouwbaarheid van het product te verifiëren.

Elke eenheid wordt voorafgaand aan verzending onderworpen aan een belastingkalibratie en prestatietests. De afwijking van de instelbelasting wordt binnen ±5% geregeld, in overeenstemming met de internationale norm ANSI/MSS-SP-58-2018 en NB/T47039-2013.

Producten voldoen aan de technische eisen voor elektriciteits-, petrochemische en andere industriële leidingsystemen. Volgens MSS-SP-58-2018 mag de maximaal toegestane belastingvariabiliteit voor variabele veereenheden niet groter zijn dan 25% van de warme bedrijfsbelasting binnen de volledige werkweg.

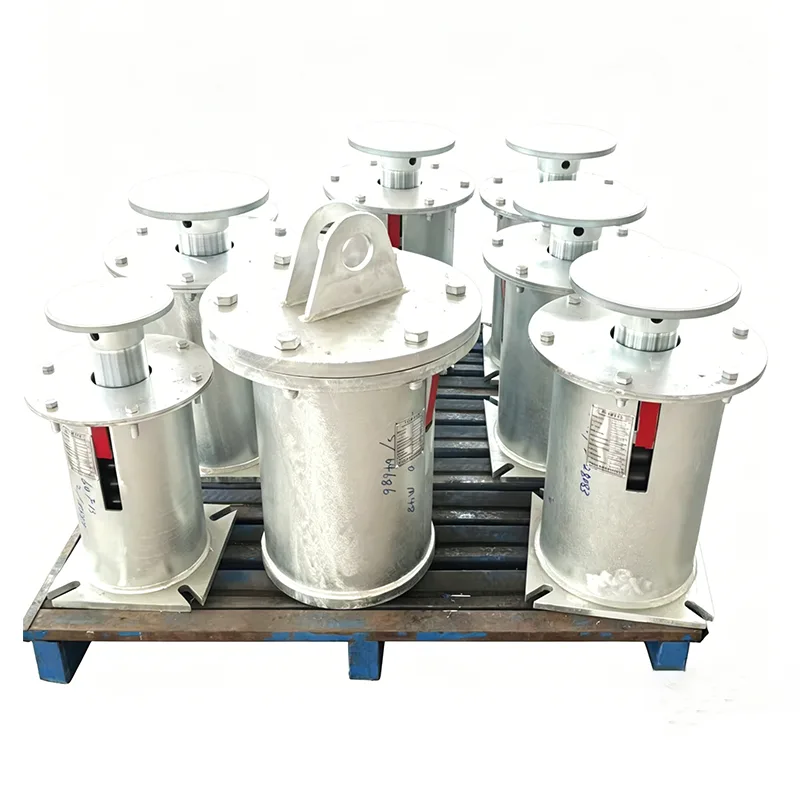

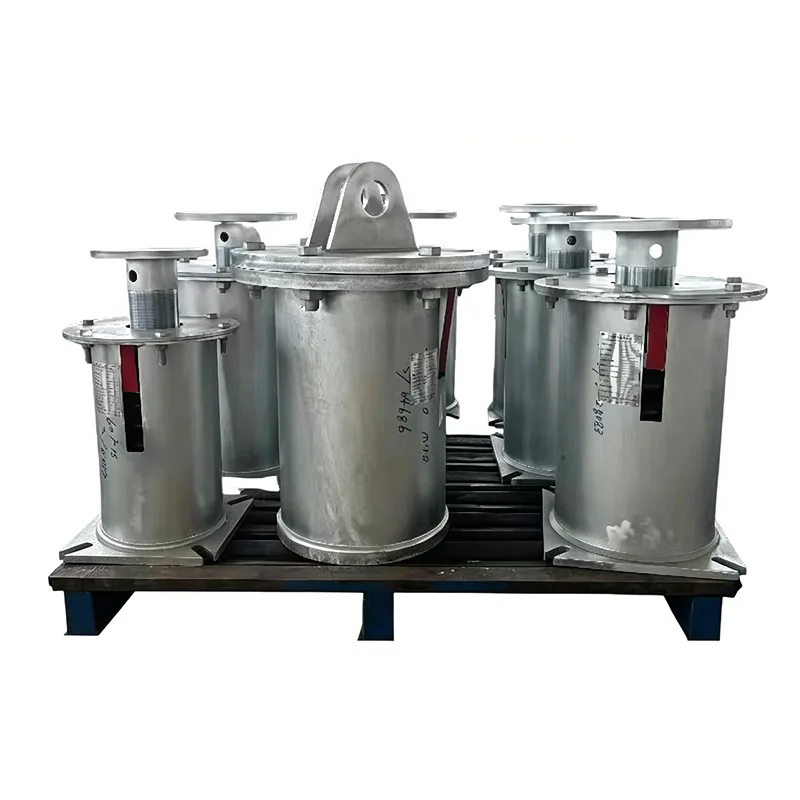

De Steam Pipe Variable Spring Support is op maat ontworpen voor stoomservice en voldoet aan de vraag naar langdurig continu gebruik van stoompijpleidingen in thermische energie-, stadsverwarmings- en petrochemische fabrieken. Sinds onze productielancering in 2012 hebben we meer dan 400 sets ondersteuningen geleverd voor grootschalige stoomprojecten, waarbij de langste levensduur ter plaatse 13 jaar bedraagt.

Producttechnische specificaties

Variabele veerhangerspecificatietabel	Voorbeeld
Hangertype/configuratie	Type A, B, C, D, E, F, G
Veermaat / nr.	Nr. 0 - nr. 22
Reisbereik	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Bedrijfsbelasting	0,2 kN - 400 kN
Geïnstalleerde belasting (koude belasting)	kN / kgf
Bedrijfsbelasting (warme belasting)	kN / kgf
Bewegingsrichting	Naar boven/naar beneden
Variabiliteit (%)	≤ 25% (standaard)
Oppervlaktebehandeling	Thermisch verzinkt/geschilderd
Behuizingsmateriaal	Koolstofstaal (Q235/Q355)

Structurele samenstelling en werkingsprincipe

Variabele veersteunen voor stoompijpen zijn verkrijgbaar in twee structurele typen: bovenaan opgehangen en onderaan ondersteund. Ze compenseren de thermische verplaatsing van verticale pijpleidingen via elastische veervervorming, waardoor stabiel gecontroleerde belastingsschommelingen binnen het doorbuigingsbereik worden geleverd.

Alle componenten zijn vervaardigd uit materialen die geschikt zijn voor omstandigheden bij hoge temperaturen:

1. Drukveren van legering op hoge temperatuur

2.Verdikte drukdragende behuizingen

3. Hittebestendige stelschroefstangen

4. Metalen verplaatsingsschaalplaten

5. Gesmede hijsogen en bases met hoge sterkte

6. Dubbele anti-losmakende vergrendelingsconstructies

De installatiebelasting is in de fabriek vooraf gekalibreerd. Terwijl pijpleidingen uitzetten bij stijgende temperatuur, zetten de veren synchroon uit en samentrekken, waardoor de belasting van de pijpleiding gelijkmatig wordt vastgehouden en de spanning op lasnaden en spuitmonden van apparatuur wordt verlaagd.

Bijpassende tafel van gesorteerd materiaal

Er zijn drie materiaalconfiguraties geclassificeerd op basis van de stoomtemperatuur, zodat deze overeenkomen met de werkelijke bedrijfsomstandigheden van de variabele veersteunen van de stoompijp:

Bedrijfsniveau	Mediatemperatuur	Lente materiaal	Behuizingsmateriaal	Oppervlaktebeschermingsproces
Stoom op lage temperatuur	≤300℃	60Si2MnA	Q345B	Hoge temperatuurbestendige epoxyprimer + toplaag
Stoom op gemiddelde temperatuur	300℃~450℃	50CrVA	16MnR	Zandstralen plus verdikte, hittebestendige coating
Oververhitte stoom op hoge temperatuur	450℃~550℃	Cr-V-legering voor hoge temperaturen	304 roestvrij stalen beklede plaat	Integrale passivatie en spuiten op hoge temperatuur

Alle grondstoffen worden geleverd met originele MTC-certificaten van gekwalificeerde staalfabrieken. Elke partij staal ondergaat drie herkeuringen: spectroscopie, trektests en impacttests. De volledige traceerbaarheid van de documentatie wordt gehandhaafd om te voldoen aan de EEAT-auditvereisten.



Volledige seriespecificatietabel

Modelcode	Nominale belasting (kN)	Standaard thermische doorbuiging (mm)	Bijpassende nominale diameter van de stoompijp	Toepasselijke normen
SPVS-50	0,3~25	50, 80	DN25~DN150	GB/T 17116, HG 20644
SPVS-120	25~120	120, 150	DN200~DN400	ASME B31.1 thermische energiecode
SPVS-200	120~350	150, 200	DN450~DN800 hoofdstoomleidingen met grote diameter	Ondersteuningsstandaard voor DL/T-energiecentrales

Typische toepassingsscenario's

Variabele veersteunen voor stoompijpen worden voornamelijk ingezet op hoofdstoomleidingen:

▶  Hoofdstoom-, opwarmstoom- en voedingswaterleidingen in kolen- en gasgestookte thermische elektriciteitscentrales

▶  Stoomtransmissielijnen voor hoge temperaturen voor ovens en kraakeenheden in raffinaderijen

▶  Primaire hogetemperatuurstoomnetwerken voor grote stedelijke stadsverwarming

▶  Pijpleidingen voor stoomopwekking in biomassa- en afvalenergiecentrales

▶  Warmtewisselstations en stoomverdeelkoppen in chemische parken

Er bestaan ​​bulkleveringsrecords voor nationale en internationale benchmarkprojecten. We kunnen eerdere projectcontracten, voltooiingsfoto's ter plaatse en acceptatiedocumenten van de eigenaar verstrekken om de gezaghebbende EEAT-verificatie te versterken.

Gestandaardiseerde productie- en kwaliteitscontroleworkflow

Elk product ondergaat uitgebreide interne tests voordat het wordt verzonden

Interne testhoezen

Dimensionale en visuele inspectie, PMI (Positive Material Identification), hardheidstesten, MT/PT niet-destructieve testen (waar van toepassing), veerbelastingtesten met belasting-verplaatsingscurven en meting van de laagdikte. Er worden fabriekstestrapporten (FTR) en materiaaltestrapporten (MTR) verstrekt.

Opmerking: interne tests zijn geen ILAC-geaccrediteerde tests door derden

Testen door derden of laboratoriumtests zijn beschikbaar als optionele, afzonderlijk geciteerde service.

Optionele inspectiediensten van derden (apart vermeld)

1. Materiaaltesten

Analyse van de chemische samenstelling, trekproeven, Charpy-slagproeven bij lage temperatuur en hardheidstesten.

2. NDT lassen

Magnetisch deeltjesonderzoek (MT), vloeistofpenetratieonderzoek (PT), ultrasoon onderzoek (UT) en radiografisch onderzoek (RT).

3. Prestatietesten bij veerbelasting

Inclusief last-verplaatsingscurven.

4. Inspectie van thermisch verzinken / epoxycoating. Corrosiebescherming

5. Getuigentesten, fabriekstoezicht en inspectie vóór verzending (PSI)

Onze voordelen

Gebenchmarkeerd tegen het LISEGA International Pipe Support System

Onze productladingsnauwkeurigheid, testnormen en documentatiesystemen worden vergeleken met het internationale leidingondersteuningssysteem LISEGA.

Wat ons onderscheidt

In tegenstelling tot standaard binnenlandse fabrikanten die alleen het product zelf leveren, bieden wij bij elke veereenheid een belasting-verplaatsingscurve. We faciliteren ook SGS-tests en getuige-inspecties door derden, en ondersteunen documentbeoordelingen door PE/CPE-ingenieurs voor buitenlandse projecten.

Volledige ondersteuning naverkoopdiensten

▶  Gratis pijpleidingspanningsberekening om nauwkeurig te matchen met het juiste Steam Pipe Variable Spring Support-model

▶  Vervaardiging op maat voor afwijkende afmetingen en speciale omstandigheden bij hoge temperaturen

▶  Aanwezigheid van technici ter plaatse om het hijsen, de inbedrijfstelling van de last en het verwijderen van het slotlipje te begeleiden

▶ 12 maanden volledige garantie op het apparaat; gratis vervanging bij belastingsafwijkingen of defecten aan onderdelen binnen de garantie

▶  Langdurige voorraad reserveonderdelen en 24 uur per dag online technische ondersteuning

Aanvullende veelgestelde vragen

Vraag: Kan deze steun op lange termijn worden gebruikt voor oververhitte stoompijpleidingen?

A: Selecteer de variant met variabele veerondersteuning van de stoompijp met veren van Cr-V-legering en behuizingen met roestvrijstalen beklede platen. Uit tests blijkt dat er geen prestatieverlies is bij continu gebruik bij 550 ℃, en dat het product langdurig dienst heeft gedaan in meerdere stroomopwekkingseenheden van 1.000 MW.

Vraag: Welke acceptatiedocumenten worden bij elke set geleverd?

A: Elke unitset bevat testcertificaten voor grondstoffenfabrieken, testbladen voor veerbelasting, lasinspectierapporten en productconformiteitscertificaten. Herinspectie door externe organisaties wordt ondersteund.

Vraag: Kan dit product de ouderwetse veersteunen direct vervangen tijdens bestaande renovaties van pijpleidingen?

A: De afmetingen volgen uniforme nationale standaardspecificaties; montage hijspunten en schroefstangmaten zijn uitwisselbaar. Directe vervanging is mogelijk na verificatie van de belasting- en doorbuigingsparameters, zonder uitgebreide aanpassingen aan de civiele fundering.
