Type F Variabele veerondersteuning

Yangzhou Tianshun Pipeline Technology Co., Ltd., opgericht in 2012, produceert een volledig assortiment producten in strikte overeenstemming met de HG/T 20644 standaard voor variabele veersteunen en hangers. Type F Variabele Veerondersteuning is het basistype ondersteuningsproduct in de standaardserie, speciaal ontworpen voor bodemondersteuning van pijpleidingen. Het wordt veel gebruikt in pijpleidingsystemen met kleine en middelgrote verplaatsingen in de energie-, petrochemische, metallurgische en andere industrieën, en is een van de meest gebruikte variabele veermodellen in de techniek.

Deze afbeelding toont de prestatiecurve van de lastverplaatsing van een variabele veersteun/hanger, inclusief de belangrijkste parameters van belasting en verplaatsing om de lastdragende nauwkeurigheid en operationele betrouwbaarheid van het product te verifiëren.

Elke eenheid wordt voorafgaand aan verzending onderworpen aan een belastingkalibratie en prestatietests. De afwijking van de instelbelasting wordt binnen ±5% geregeld, in overeenstemming met de internationale norm ANSI/MSS-SP-58-2018 en NB/T47039-2013.

Producten voldoen aan de technische eisen voor elektriciteits-, petrochemische en andere industriële leidingsystemen. Volgens MSS-SP-58-2018 mag de maximaal toegestane belastingvariabiliteit voor variabele veereenheden niet groter zijn dan 25% van de warme bedrijfsbelasting binnen de volledige werkweg.

Producttechnische specificaties

Variabele veerhangerspecificatietabel	Voorbeeld
Hangertype/configuratie	Type A, B, C, D, E, F, G
Veermaat / nr.	Nr. 0 - nr. 22
Reisbereik	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Bedrijfsbelasting	0,2 kN - 400 kN
Geïnstalleerde belasting (koude belasting)	kN / kgf
Bedrijfsbelasting (warme belasting)	kN / kgf
Bewegingsrichting	Naar boven/naar beneden
Variabiliteit (%)	≤ 25% (standaard)
Oppervlaktebehandeling	Thermisch verzinkt/geschilderd
Behuizingsmateriaal	Koolstofstaal (Q235/Q355)

Structuur en kenmerken van Type F-product

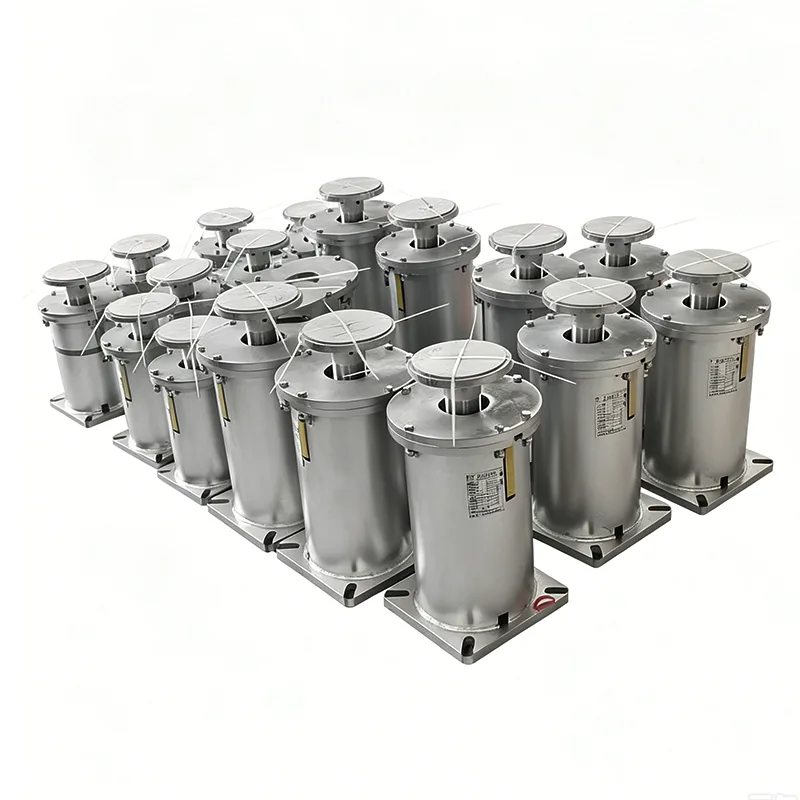

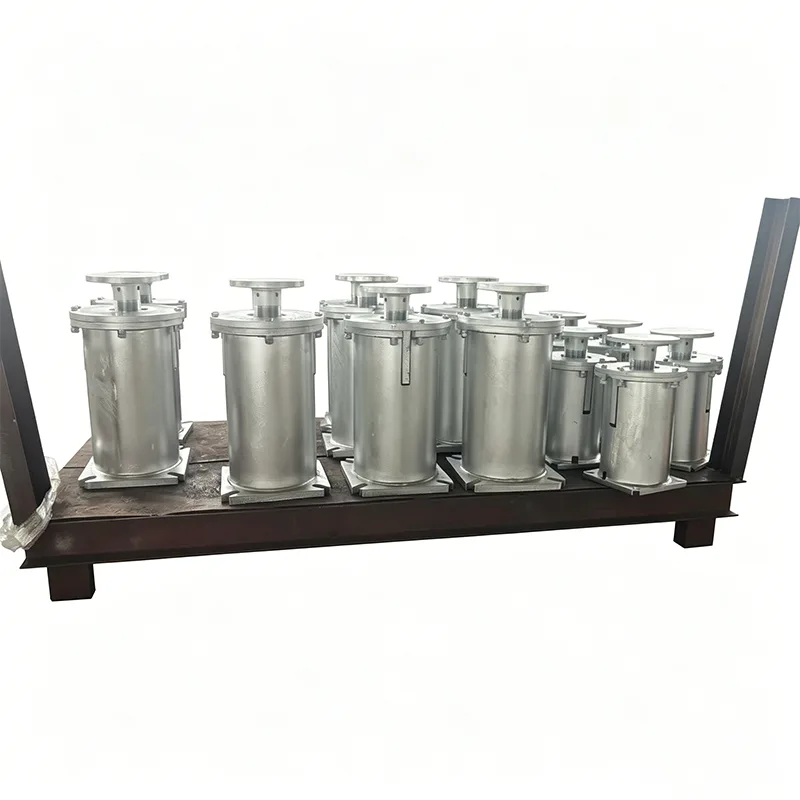

Variabele veersteun type F heeft een verticale doosstructuur, bestaande uit de volgende onderdelen:

▶  Voetplaat: Brede steunvoetplaat, verbonden met de fundering

▶  Veercilinder: ingebouwde cilindrische spiraalvormige drukveer

▶  Bovenplaat: Laadplaat, aangesloten op leidingsteun

▶  Verplaatsingsindicatorplaat: gemarkeerd met posities voor koude en warme toestand

▶  Vergrendelingsbout: vergrendeld tijdens transport en installatie

▶  Hoogtestelbout: fijnafstelling van de belasting ter plaatse

Kernontwerpkenmerken

Standaard modulair ontwerp

Volledig conform de HG/T 20644-norm, uitwisselbaar met producten van andere fabrikanten

Gestandaardiseerde belasting- en verplaatsingsseries, handig voor selectie van ontwerpinstituten

Uniforme installatieafmetingen, handig voor technische aanbestedingen

Fabrieksinstelling

Veer voorgecomprimeerd volgens ontwerpbelasting, vergrendeld in koude toestand

U hoeft alleen de borgbouten te verwijderen na installatie ter plaatse om in gebruik te nemen

Het is niet nodig om de veercompressie ter plaatse aan te passen

Compacte structuur

Verticaal ontwerp, klein vloeroppervlak

Totale hoogte 200-400 mm, geschikt voor gelegenheden met beperkte ruimte

Laag zwaartepunt, goede stabiliteit

Handig onderhoud

Het veersamenstel kan eruit worden getrokken en afzonderlijk worden vervangen

Duidelijke verplaatsingsindicatie tijdens inspectie

Geen slijtdelen, onderhoudsvrij ontwerp

Type F Technische parameter Snelle referentietabel

Verplaatsing serie	Laadbereik	Lente nummer	Stijfheidsbereik	Lichaamslengte	Grootte van de basisplaat
30 mm verplaatsing	0,2 kN ~ 22 kN	00 ~ 22	0,07 ~ 7,3 kN/mm	215 mm	170×120mm
60 mm verplaatsing	0,2 kN ~ 42 kN	00 ~ 42	0,03 ~ 7,0 kN/mm	265 mm	170×120mm
90 mm verplaatsing	0,5 kN ~ 65 kN	01 ~ 65	0,06 ~ 7,2 kN/mm	315 mm	215×160mm
120 mm verplaatsing	0,5 kN ~ 90 kN	01 ~ 90	0,04 ~ 7,5 kN/mm	365 mm	215×160mm

Uitvoeringsnorm: HG/T 20644-2024Belastingsveranderingspercentage: ≤25% (standaardvereiste) Materiaal veer: 50CrVA verenstaal Materiaal schaal: Q235B Anticorrosiebehandeling: Zandstralen, ontroesten + epoxy-zinkrijke primer + toplaag

Gedetailleerde uitleg van modelcoderingsregels

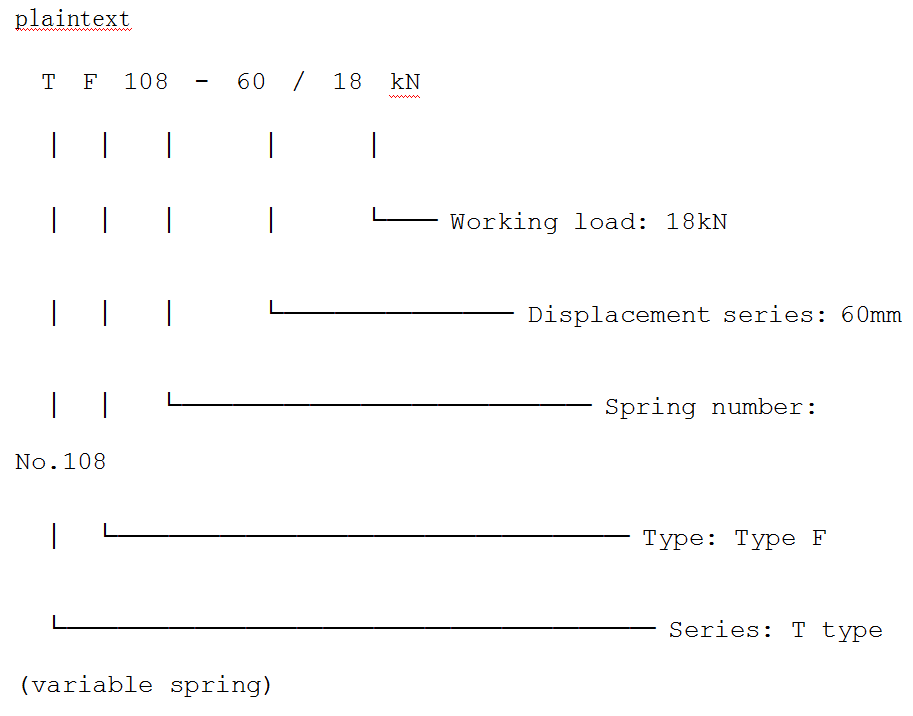

Standaardmodelcoderingsvoorbeeld van Type F variabele veerondersteuning:

Vereiste parameters voor selectie:

▶  Werkbelasting van de pijpleiding (kN)

▶  Verticale thermische verplaatsing van pijpleiding (mm)

▶  Verplaatsingsrichting (naar boven / beneden)

▶  Milieucorrosiegraad

Ons professionele team kan rechtstreeks nauwkeurige Type F-productmodellen leveren op basis van de pijplijnparameters die u verstrekt.

Selectievoorbeeld (stap-voor-stap handleiding)

Voorbeeld arbeidsvoorwaarden:

▶  Werkbelasting van de pijpleiding: 15 kN

▶  Pijpleiding opwaartse thermische verplaatsing: 40 mm

Selectiestappen:

1. Bepaal de verplaatsingsserie: 40 mm verplaatsing, selecteer 60 mm serie (reservemarge)

2. Bereken de belasting in warme toestand: opwaartse verplaatsing, veerontgrendeling, belasting neemt af

3. Controleer de veerstijfheidstabel: selecteer veer nr. 106, stijfheid 0,25 kN/mm

4. Bereken de belastingsverandering: 40 mm × 0,25 kN/mm = 10 kN verandering

5. Controleer de wijzigingssnelheid: 10kN / 15kN = 6,7% ≤ 25%, voldoet aan de vereisten

Uiteindelijk model: TF106-60/15kN

De selectie van Type F Variabele Veerondersteuning lijkt ingewikkeld, maar volgt feitelijk de normen. Wij bieden een gratis selectieservice: u hoeft alleen pijplijnparameters op te geven en wij zullen nauwkeurige modellen leveren.

Typische toepassingsscenario's van type F

Toepassingsscenario	Kenmerken van de arbeidsomstandigheden	Waarom kiezen voor type F
Onderste laagpijpleidingen in pijpgalerijen	Laagste laag pijpleidingen, geen hijspunten erboven	Ondersteun naar boven vanaf de vloer van de pijpengalerij
Pijpleidingen op apparatuurplatforms	Geplaatst op platformen van staalconstructies	Rust direct op stalen platformbalken
Pompinlaat- en uitlaatpijpleidingen	Verplaatsing ≤50 mm, stabiele belasting	Standaardmodel, lage kosten
Circulerende waterleidingen	Normale temperatuur, kleine verplaatsing	Variabele veer voldoet volledig aan de eisen
Persluchtpijpleidingen	Stabiele druk, kleine temperatuurverandering	Type F heeft de hoogste kostenprestaties
Hulpstoompijpleidingen	Middelmatige temperatuur, verplaatsing ≤50 mm	Variabele veer voldoet aan de eisen
Pijpleidingen voor chemische oplosmiddelen	Normale temperatuur, geen grote temperatuurschommelingen	Standaardtype F is universeel

Kwaliteitscontrole en levering

Kwaliteitscontrole van de productie

Elk product ondergaat uitgebreide interne tests voordat het wordt verzonden

Interne testhoezen

Dimensionale en visuele inspectie, PMI (Positive Material Identification), hardheidstesten, MT/PT niet-destructieve testen (waar van toepassing), veerbelastingtesten met belasting-verplaatsingscurven en meting van de laagdikte. Er worden fabriekstestrapporten (FTR) en materiaaltestrapporten (MTR) verstrekt.

Opmerking: interne tests zijn geen ILAC-geaccrediteerde tests door derden

Testen door derden of laboratoriumtests zijn beschikbaar als optionele, afzonderlijk geciteerde service.

Optionele inspectiediensten van derden (apart vermeld)

1. Materiaaltesten

Analyse van de chemische samenstelling, trekproeven, Charpy-slagproeven bij lage temperatuur en hardheidstesten.

2. NDT lassen

Magnetisch deeltjesonderzoek (MT), vloeistofpenetratieonderzoek (PT), ultrasoon onderzoek (UT) en radiografisch onderzoek (RT).

3. Prestatietesten bij veerbelasting

Inclusief last-verplaatsingscurven.

4. Inspectie van thermisch verzinken / epoxycoating. Corrosiebescherming

5. Getuigentesten, fabriekstoezicht en inspectie vóór verzending (PSI)

Onze voordelen

Gebenchmarkeerd tegen het LISEGA International Pipe Support System

Onze productladingsnauwkeurigheid, testnormen en documentatiesystemen worden vergeleken met het internationale leidingondersteuningssysteem LISEGA.

Wat ons onderscheidt

In tegenstelling tot standaard binnenlandse fabrikanten die alleen het product zelf leveren, bieden wij bij elke veereenheid een belasting-verplaatsingscurve. We faciliteren ook SGS-tests en getuige-inspecties door derden, en ondersteunen documentbeoordelingen door PE/CPE-ingenieurs voor buitenlandse projecten.

Leveringsvoordelen

Op voorraad: gewone modellen (TF030-TF120, 30/60/90 cilinderinhoud) op voorraad

Snelle levering: voorraadbestellingen worden binnen 3 dagen verzonden, aangepaste bestellingen 7-10 dagen

Bulkprijs: gedifferentieerde prijs voor bulkinkoop van engineering

Volledige documentatie: elke partij producten wordt geleverd met kwalificatiecertificaat, veertestrapport en installatie-instructies

Service en ondersteuning

Vrije selectie: professionele ingenieurs bieden selectieberekeningen om een ​​nauwkeurig model te garanderen

Tekeningvoorziening: Zorg voor standaard installatieafmetingstekeningen om samen te werken met het ontwerp

Technische ondersteuning: Beantwoord verschillende vragen bij installatie, inbedrijfstelling en gebruik

Kwaliteitsgarantie: 2 jaar productgarantie, gratis vervanging bij niet-menselijke schade

Noodhulp: Bied binnen 24 uur oplossingen voor problemen ter plaatse

Reserveonderdelen: standaard veersets, bouten en andere slijtdelen

Variabele veerondersteuning type F is een standaard algemeen product in de chemische industrie en tevens het meest gebruikte variabele veermodel in de techniek. We richten ons al 14 jaar op standaard serieproductie, met een stabiele productkwaliteit en tijdige levering, en hebben technische projecten uitgevoerd in meer dan 40 landen over de hele wereld. Kies voor standaard Type F, kies voor betrouwbaarheid en gemak.
