Artikelsamenvatting: A Variabele veerondersteuningis een mechanisch pijpondersteuningsapparaat dat is ontworpen om leidingbelastingen te dragen en tegelijkertijd verticale bewegingen op te vangen die worden veroorzaakt door thermische uitzetting, samentrekking en veranderingen in de bedrijfsomstandigheden. In tegenstelling tot starre steunen maakt het een gecontroleerde verplaatsing mogelijk met behoud van een voorspelbare ondersteunende kracht. Dit maakt het bijzonder nuttig voor procesinstallaties, krachtcentrales, raffinaderijen, chemische faciliteiten, LNG-systemen en andere industriële leidingtoepassingen. In deze gids wordt uitgelegd hoe variabele veersteunen werken, hoe u ze op de juiste manier selecteert, welke technische factoren het belangrijkst zijn, en hoe Tianshun standaard- en maatwerkoplossingen kan bieden voor veeleisende leidingsystemen.
A Variabele veerondersteuningis een pijpondersteuningssamenstel dat gebruik maakt van een spiraalveer om een leidinggedeelte te ondersteunen en tegelijkertijd gecontroleerde verticale beweging mogelijk te maken. Het wordt gewoonlijk geïnstalleerd op plaatsen waar de leiding niet op een vaste hoogte kan blijven, omdat de bedrijfstemperaturen ervoor zorgen dat de leiding uitzet of krimpt.
Bij een conventionele stijve ondersteuning blijft het steunpunt in wezen vast. Dit kan problematisch worden wanneer een hete leiding uitzet. De buis kan proberen omhoog of omlaag te bewegen, terwijl de stijve steun die beweging tegenhoudt. De resulterende interactie kan de belastingen vergroten die worden overgedragen op de pijp, aangesloten apparatuur, mondstukken, structurele onderdelen en andere steunpunten.
Een variabel veermechanisme zorgt voor een flexibelere oplossing. Terwijl de ondersteunde buis verticaal beweegt, wordt de veer samengedrukt of uitgetrokken. De ondersteunende kracht verandert daarom afhankelijk van de belastingsdoorbuigingskarakteristieken van de veer.
Het doel is niet om beweging te elimineren. In plaats daarvan is het doel omondersteun de buis en laat de berekende beweging op een gecontroleerde manier plaatsvinden.
Tianshun produceert variabele veersteunen voor industriële leidingtoepassingen en kan configuraties leveren op basis van belasting, verplaatsing, installatieruimte, verbindingsvereisten, omgevingsomstandigheden en projectspecificaties.
Het werkingsprincipe is gebaseerd op de relatie tussen veerbelasting en verticale verplaatsing. Wanneer de buis koud is, heeft de ondersteuning een gespecificeerde initiële of koude belasting. Wanneer het systeem de bedrijfstemperatuur bereikt, kan de buis verticaal bewegen, waardoor de compressie van de veer en daarmee de ondersteunende kracht verandert.
Een stoomleiding kan bijvoorbeeld omhoog komen als deze opwarmt. Als er onder die lijn een variabele veersteun wordt geplaatst, kan de veer samendrukken als de buis omhoog beweegt. De steun blijft het gewicht van de pijp dragen, maar de kracht op de steun verandert naarmate de veer door zijn werkingsbereik beweegt.
Dit gedrag kan conceptueel worden weergegeven door:
Verandering veerbelasting = veerconstante x verticale beweging
Bij de daadwerkelijke selectie moet rekening worden gehouden met de volledige leidingspanningsanalyse, in plaats van alleen op een eenvoudige berekening te vertrouwen. De veerconstante, warme belasting, koude belasting, beschikbare veerweg, bewegingsrichting en toegestane belastingsvariatie moeten allemaal samen worden geëvalueerd.
Voor veel industriële systemen is een gecontroleerde variatie in steunbelasting acceptabel. In deze situaties kan een variabel veerontwerp een economisch en technisch passend alternatief bieden voor een constante veerondersteuning.
Industriële leidingen zijn zelden statisch. Temperatuurveranderingen, drukveranderingen, opstart- en uitschakelcycli, vloeistofomstandigheden en procesvariaties kunnen allemaal de pijppositie beïnvloeden en belastingen ondersteunen.
Zonder een passende flexibele ondersteuningsregeling kan overmatige terughoudendheid bijdragen aan verschillende problemen:
Een variabele veerondersteuning lost een deel van deze uitdaging op door een ondersteunende kracht te bieden die verandert naarmate de buis beweegt.
Dit is vooral belangrijk rond lange hotlines, verticale stijgbuizen, apparatuuraansluitingen, stoomsystemen, uitlaatleidingen, procesleidingen en andere locaties waar verticale thermische verplaatsing niet effectief kan worden opgevangen door stijve steunen.

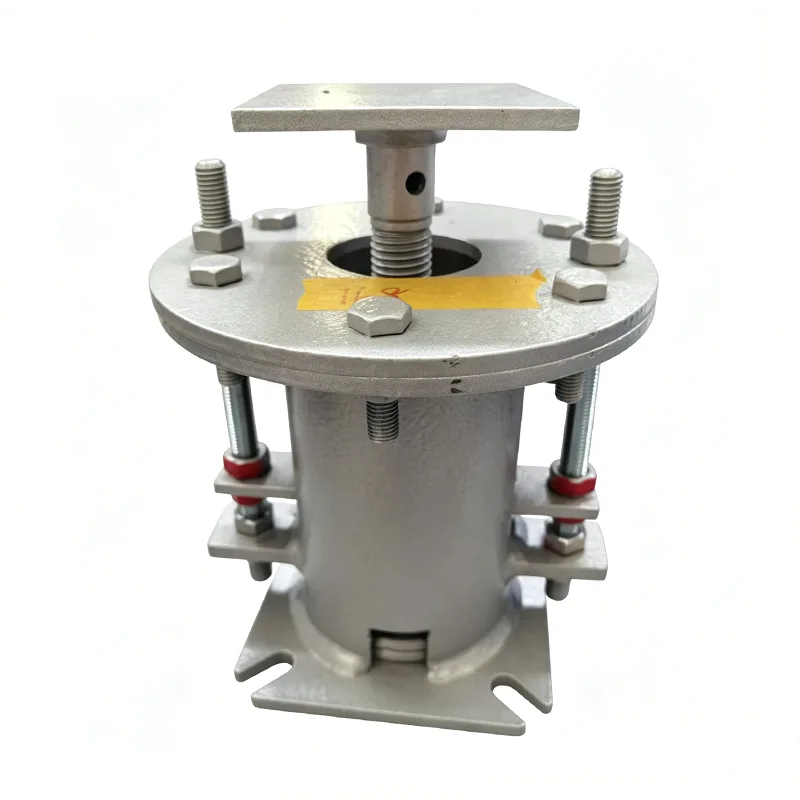

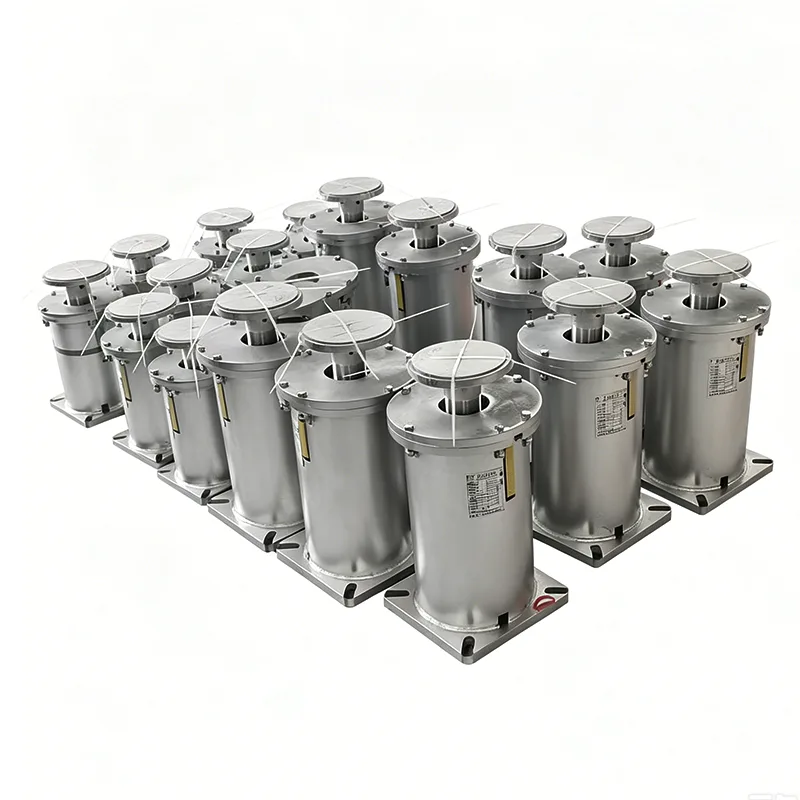

Hoewel de exacte constructie varieert afhankelijk van de configuratie, bevat een typische variabele veersteun verschillende essentiële elementen.
| Onderdeel | Typisch materiaal | Primaire functie |
|---|---|---|
| Spiraalveer | Verenstaal | Genereert de gecontroleerde steunkracht en maakt verticale bewegingen mogelijk. |
| Lente behuizing | Koolstofstaal of gespecificeerde legering | Beschermt en geleidt het veersamenstel. |
| Laadplaat | Koolstof of gesmeed staal | Brengt de ondersteunde belasting over naar het veermechanisme. |
| Reisindicator | Roestvrij staal of corrosiebestendig materiaal | Toont de veerpositie en helpt bij het verifiëren van de bedieningsbeweging. |
| Aansluiting montage | Koolstofstaal of gespecificeerd materiaal | Verbindt de veersteun met de buis, constructie of fundering. |
| Aanpassingscomponenten | Staal | Laat de steun in de gewenste belastings- en installatiepositie zetten. |
Vooral de veer zelf is belangrijk. Het materiaal, de warmtebehandeling, de productienauwkeurigheid, de voorinstelling en de belastingtests hebben rechtstreeks invloed op de betrouwbaarheid van de voltooide ondersteuning.
Tianshun gebruikt veermaterialen zoals 60Si2MnA of 50CrVA voor toepasselijke ontwerpen en kan de behuizing en verbindingscomponenten configureren volgens de werkomgeving en projectvereisten.
De juiste selectie begint met nauwkeurige technische gegevens. Het eenvoudigweg kiezen van een ondersteuning op basis van de buisdiameter is niet voldoende, omdat de veerondersteuning primair reageert op belasting en beweging en niet alleen op de buismaat.
Belangrijke selectieparameters zijn onder meer:
| Parameter | Voorbeeld Bereik / Overweging | Waarom het ertoe doet |
|---|---|---|
| Bedrijfsbelasting | Ongeveer 0,2–400 kN, afhankelijk van het model | Bepaalt de juiste veercapaciteit. |
| Verticale reizen | Veel voorkomende opties zijn 30, 60, 90, 120 en 180 mm | Moet rekening houden met de berekende leidingverplaatsing. |
| Bewegingsrichting | Naar boven of naar beneden | Beïnvloedt de installatie en de veerselectie. |
| Variatie laden | Projectafhankelijk; gewoonlijk binnen een bepaald percentage gecontroleerd | Bepaalt of een variabele of constante veeroplossing geschikt is. |
| Behuizingsmateriaal | Koolstofstaal of aangepast materiaal | Moet bestand zijn tegen mechanische en omgevingsomstandigheden. |
De veiligste aanpak is om de ondersteuning te selecteren uit de leidingspanningsanalyse en ondersteuningstekening. Tianshun kan informatie over warme belasting, koude belasting, beweging en afmetingen bekijken voordat hij een geschikte veerserie aanbeveelt.
Variabele en constante veersteunen lossen verwante maar verschillende technische problemen op. Het belangrijkste onderscheid is de mate waarin de ondersteunende kracht verandert als de buis beweegt.
| Functie | Variabele veerondersteuning | Constante veerondersteuning |
|---|---|---|
| Ondersteunende kracht | Veranderingen bij verticaal reizen | Ontworpen om ongeveer constant te blijven |
| Typische toepassing | Matige thermische beweging en aanvaardbare belastingsvariatie | Kritieke locaties die een zeer lage belastingsvariatie vereisen |
| Bouw | Relatief eenvoudig veermechanisme | Complexere mechanische opstelling |
| Kosten | Over het algemeen zuiniger | Over het algemeen hoger |
| Onderhoudsoverweging | Meestal eenvoudig | Vereist aandacht voor het complexere mechanisme |
De beslissing moet altijd gebaseerd zijn op technische vereisten. Een constante veer mag niet automatisch als superieur worden beschouwd. Waar de berekende variatie in steunbelasting acceptabel is, kan een variabele veersteun het vereiste bewegingsvermogen bieden zonder onnodige complexiteit.
Variabele veersteunen worden veel gebruikt in industriële faciliteiten waar leidingen aanzienlijke verticale verplaatsingen ondergaan.
Voor koude of geïsoleerde leidingen kan de veersteun ook worden geïntegreerd in een bredere steunopstelling die is ontworpen om de isolatie te beschermen en de vereiste thermische prestaties te behouden.
Zelfs een op de juiste manier vervaardigde variabele veersteun kan slecht presteren als deze verkeerd wordt geïnstalleerd of afgesteld. Installatie moet daarom worden behandeld als een technisch gecontroleerde activiteit en niet alleen als een mechanische montagetaak.
Controleer vóór installatie:
Een veel voorkomend veldprobleem is onvoldoende klaring. Een steun kan passen als de buis koud is, maar het nabijgelegen staalwerk hinderen nadat thermische beweging heeft plaatsgevonden. Het controleren van het volledige bewegingsbereik vóór installatie kan dure aanpassingen aan de locatie voorkomen.
Buiteninstallaties vereisen ook een passende corrosiebescherming. Afhankelijk van de omgeving kunnen geverfd koolstofstaal, thermisch verzinkte componenten, roestvrijstalen hardware of gespecialiseerde coatingsystemen worden overwogen.
Een veersteun is een dragend mechanisch onderdeel. Consistentie bij de productie is daarom van belang, omdat kleine verschillen in veerkarakteristieken of montage-instellingen de daadwerkelijke ondersteuningsreactie kunnen beïnvloeden.
Een betrouwbaar productieproces moet het volgende omvatten:
Tianshun stelt dat zijn variabele veersteunen vóór verzending op belasting worden getest, waarbij tests betrekking hebben op specifieke belastingsomstandigheden en veerwegen. Er kan testdocumentatie worden geleverd voor toepasselijke bestellingen, terwijl inspectie door derden ook kan worden geregeld wanneer dit door het project wordt vereist.
Voor exportprojecten moeten klanten de vereiste materiaalcertificaten, inspectieplannen, coatingvereisten, maattoleranties en toepasselijke normen verduidelijken voordat de productie begint.
Industriële leidingen volgen zelden één universele configuratie. Zelfs als het veermechanisme gestandaardiseerd is, kan de omringende installatie aanpassingen vereisen.
Afhankelijk van het project kan maatwerk bestaan uit:
Tianshun kan werken op basis van technische tekeningen, ondersteuningsschema's, leidingspanningsgegevens of klantspecificaties. Het verstrekken van nauwkeurige informatie tijdens de offertefase helpt maatconflicten en wijzigingen in een laat stadium tijdens de fabricage of installatie te voorkomen.
Voor industriële kopers reikt de waarde van een variabele veerondersteuning verder dan de veer zelf. Correcte selectie, productiecontrole, documentatie en leveringscoördinatie hebben allemaal invloed op het uiteindelijke projectresultaat.
Tianshun richt zich op industriële leidingondersteuningsproducten en biedt zowel gestandaardiseerde als op maat gemaakte Variable Spring Support-oplossingen. Het productassortiment omvat verschillende veersteunconfiguraties en draagvermogens bedoeld voor diverse leidingopstellingen.
De belangrijkste voordelen van het werken met een ervaren fabrikant zijn onder meer:
Bij het aanvragen van een offerte bij Tianshun kunnen klanten de nauwkeurigheid van de selectie verbeteren door de ondersteuningstag, bedrijfsbelasting, koude belasting, verticale beweging, bewegingsrichting, installatiehoogte, vereiste standaard, verbindingstype, omgevingsomstandigheden en beschikbare ruimte op te geven.
Het primaire doel is om een pijp te ondersteunen en tegelijkertijd gecontroleerde verticale beweging mogelijk te maken. De veer is geschikt voor thermische verplaatsing, terwijl de ondersteunende kracht binnen het gespecificeerde werkingsbereik verandert.
Het is over het algemeen geschikt wanneer het leidingsysteem verticale beweging ervaart en de daaruit voortvloeiende verandering in steunbelasting aanvaardbaar is volgens de leidingspanningsanalyse. Kritieke locaties met extreem beperkende belastingsvariaties kunnen in plaats daarvan een constante veeropstelling vereisen.
De nuttigste informatie omvat warme belasting, koude belasting, verticale beweging, bewegingsrichting, ondersteuningslocatie, installatieafmetingen, aansluitschema, bedrijfstemperatuur en toepasselijke projectnormen.
Ja. Tianshun biedt op maat gemaakte configuraties voor vereisten zoals speciale reizen, afmetingen van de behuizing, aansluitmogelijkheden, materialen, coatings en installatieomstandigheden.

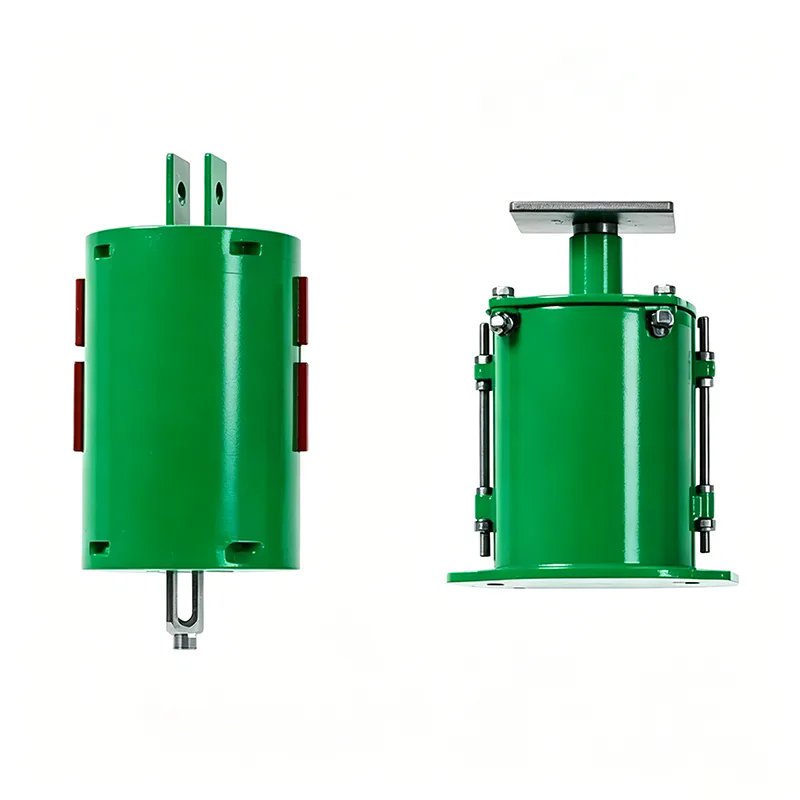

Het veermechanisme vervult dezelfde basisfunctie, maar de installatie-opstelling verschilt. Een veerhanger wordt gewoonlijk opgehangen aan een bovengrondse structuur, terwijl een veersteun afhankelijk van het ontwerp onder of naast de buis kan worden aangebracht.
Het testen kan bestaan uit het controleren van de gespecificeerde belasting in koude en bedrijfsposities, het verifiëren van de veerweg, het bevestigen van de veerinstelling en het inspecteren van het voltooide geheel. De exacte inspectieprocedure is afhankelijk van de projectspecificatie en aankoopeisen.
Ja. Buitentoepassingen vereisen de juiste aandacht voor corrosiebescherming, coatingsystemen, drainage, blootstelling aan het milieu en hardwarekeuze. Tianshun kan geschikte oppervlaktebehandelingsopties bieden voor verschillende werkomgevingen.
Niet automatisch. Het ondersteuningstype moet worden bepaald op basis van de leidingindeling en spanningsanalyse. Een variabele veer is geschikt waar gecontroleerde verticale flexibiliteit vereist is; stijve steunen blijven geschikt waar beweging niet vereist is of waar terughoudendheid deel uitmaakt van het ontwerp.
A Variabele veerondersteuningbiedt een praktische manier om verticale thermische bewegingen te beheersen en tegelijkertijd een betrouwbare leidingondersteuning te behouden. Door de veer zijn compressie of verlenging te laten veranderen terwijl de buis beweegt, kan deze de ongewenste effecten verminderen die kunnen optreden wanneer thermisch actieve leidingen overmatig worden tegengehouden.
Een succesvolle toepassing hangt echter van meer af dan het selecteren van een veer met het juiste draagvermogen. Er moet allemaal rekening worden gehouden met warme en koude belastingen, verticale beweging, bewegingsrichting, toegestane belastingsvariatie, installatieafstand, blootstelling aan de omgeving, verbindingsconfiguratie, productiekwaliteit en testvereisten.
Voor energieopwekking, petrochemie, chemische verwerking, LNG, raffinaderijen, staal en andere industriële leidingsystemen kan het juiste ondersteuningsontwerp de mechanische stabiliteit helpen verbeteren en de installatie en het onderhoud vereenvoudigen.
Tianshunbiedt oplossingen met variabele veerondersteuning voor standaard en op maat gemaakte industriële toepassingen. Als u een pijpsteuntekening, veerschema, belastingsgegevens of een speciale installatievereiste heeft, stuur dan de projectgegevens naar het Tianshun-team voor technische evaluatie en een geschikte configuratie.Neem contact met ons opom vandaag nog uw vereisten voor variabele veerondersteuning te bespreken en een praktische oplossing voor uw leidingproject te verkrijgen.
