Hydraulische dempers zijn snelheidsgevoelige bevestigingsmiddelen die worden gebruikt om leidingsystemen en apparatuur te beschermen tegen plotselinge dynamische belastingen - zoals seismische gebeurtenissen, waterslag, stoomhamer, windstoten en pompuitschakelingstransiënten - terwijl ze ongehinderde langzame bewegingen door thermische uitzetting en inkrimping mogelijk maken. In tegenstelling tot veersteunen, die het gewicht van de buizen dragen, dragen hydraulische dempers onder normale bedrijfsomstandigheden geen statische belasting; ze grijpen alleen in als de pijpsnelheid een vooraf ingestelde drempel overschrijdt.
Yangzhou Tianshun-pijpleidingtechnologieproduceert hydraulische snubbers die zijn ontworpen voor gebruik in leidingsystemen voor energieopwekking, petrochemie en kernenergie. Elke eenheid maakt gebruik van een zuiger die door hydraulische vloeistof beweegt in een afgesloten cilinder. Bij lage snelheden – typisch voor thermische groei – stroomt de vloeistof vrij door gekalibreerde openingen en oefent de snubber een verwaarloosbare weerstand uit. Wanneer een plotselinge gebeurtenis de pijp sneller aandrijft dan de triggersnelheid, wordt de doorstroomopening beperkt, wordt de vloeistofdruk opgebouwd en vergrendelt de snubber in een rigide tegenhoudmodus, waardoor de dynamische belasting wordt overgebracht naar de bouwconstructie.

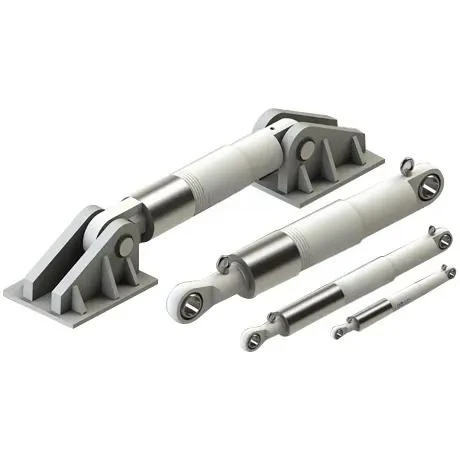

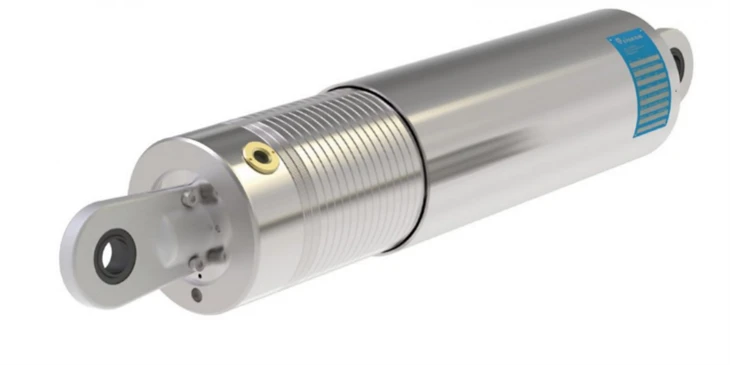

Onze standaard hydraulische dempers zijn voorzien van een cilinder van koolstofstaal of gelegeerd staal, een geharde zuigerstang met corrosiebestendige coating en hoogwaardige hydraulische vloeistof die geschikt is voor een breed temperatuurbereik. Eindverbindingen zijn verkrijgbaar in verschillende configuraties, waaronder stangoog, gaffel, kogelgewricht en draadeinden, waardoor installatie in elke richting mogelijk is: horizontaal, verticaal of onder een hoek.
Elke snubber is in de fabriek gevuld, verzegeld en vooraf getest. Interne thermische compensatie vangt veranderingen in het vloeistofvolume op als gevolg van schommelingen in de omgevingstemperatuur, waardoor valse blokkering of ongewenste voorbelasting bij normaal gebruik wordt voorkomen.
Laadvermogens variëren van ongeveer 5 kN tot 500 kN en hoger voor op maat gemaakte heavy-duty eenheden. Standaardslaglengtes omvatten 100 mm, 150 mm, 200 mm, 300 mm en 500 mm, terwijl langere slaglengtes op aanvraag verkrijgbaar zijn. De triggersnelheid – de snelheid waarmee de snubber overgaat van vrije beweging naar beperking – wordt doorgaans gekalibreerd tussen 5 mm/s en 50 mm/s, afhankelijk van de projectspecificatie, en kan worden aangepast aan de individuele installatievereisten.
Het bedrijfstemperatuurbereik voor standaardunits is -40°C tot +120°C, waarbij varianten voor hoge temperaturen en vloeistoffen van nucleaire kwaliteit beschikbaar zijn voor gespecialiseerde toepassingen.
Onze hydraulische snubbers zijn ontworpen en getest in overeenstemming met de toepasselijke internationale normen, waaronder MSS SP-69, ASME B31.1, ASME B31.3 en IEEE-vereisten voor nucleaire dienstverlening. Elke eenheid ondergaat vóór verzending functionele tests, druktests en lektests. Voor nucleaire projecten en projecten met hoge specificaties kunnen we indien nodig volledige kwalificatiedocumentatie leveren, inclusief cyclustests, veroudering door omgevingsfactoren en seismische kwalificatierapporten.
Hydraulische dempers worden overal gespecificeerd waar een leidingsysteem onder thermische omstandigheden vrij moet bewegen, maar moet worden beschermd tegen dynamische gebeurtenissen. Primaire installaties omvatten hoofdstoomleidingen en voedingswaterleidingen in thermische en kerncentrales, reactorkoelmiddellussen, LNG- en LPG-overdrachtsleidingen, uitlaatleidingen van raffinaderijovens, hogedrukprocesleidingen en pijpleidingen door het hele land in seismische zones.
Hydraulische dempers maken bijna altijd deel uit van een uitgebreid leidingondersteuningssysteem, waarbij ze naast andere componenten werken in plaats van deze te vervangen. Variabele veerhangers en constante veerhangers dragen het gewicht van de buis en zijn geschikt voor langzame thermische bewegingen, terwijl dempers zorgen voor parallelle dynamische beperking op dezelfde of aangrenzende steunpunten. Op lijnen die zijn uitgerust met compensatoren met metalen balgen, beschermen snubbers de balg tegen overmatige uitrekking of overmatige compressie tijdens tijdelijke gebeurtenissen.
Ons bredere productassortiment omvat het volledige buisondersteunings- en flexibiliteitspakket: alle soorten veersteunen en veerhangers, stijve buissteunen, buisschoensteunen, voorgeïsoleerde buissteunen voor koude en warme toepassingen en een complete lijn dilatatievoegen. Hierdoor kunnen EPC-aannemers en eindgebruikers snubbers, ondersteuningen en uitbreidingscomponenten bij één enkele fabrikant betrekken, waardoor de coördinatie en kwaliteitsverantwoordelijkheid worden vereenvoudigd.

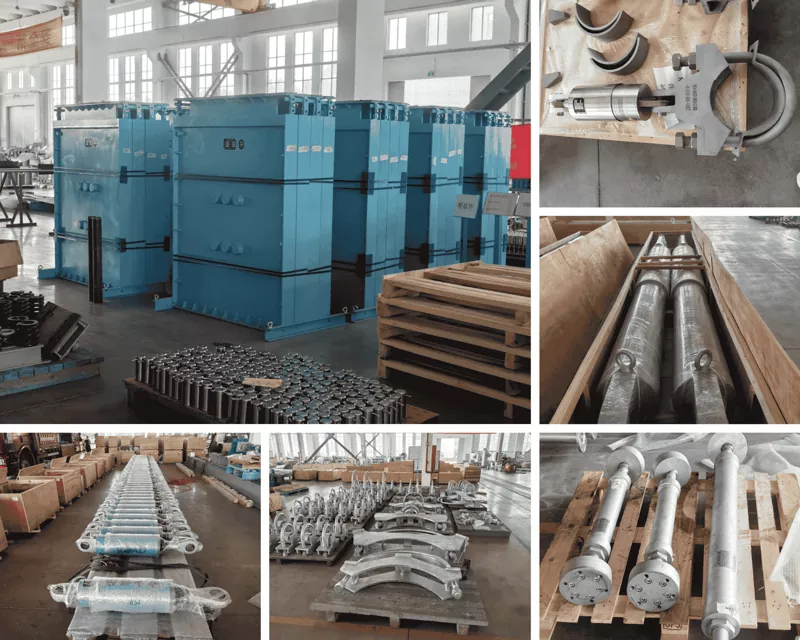

Elke hydraulische demper wordt in onze eigen fabriek geassembleerd en getest onder ons ISO 9001:2015 kwaliteitsmanagementsysteem. We ondersteunen klanten met maatvoering, installatiebegeleiding en aanbevelingen voor gepland onderhoud. De standaard levertijd voor cataloguseenheden bedraagt drie tot vijf weken, waarbij versnelde productie na voorafgaande toestemming mogelijk is. Met meer dan 14 jaar ervaring in het leveren van pijpleidingcomponenten aan meer dan 45 landen, leveren wij zowel kant-en-klare als volledig op maat gemaakte snubberoplossingen voor kritieke infrastructuurprojecten over de hele wereld.
Wat is het verschil tussen een hydraulische demper en een veerhanger?
Veerhangers zijn dragende steunen die het gewicht van de buis dragen en tegelijkertijd thermische beweging mogelijk maken. Hydraulische dempers dragen geen statische belasting; het zijn bevestigingsmiddelen die vrij blijven bewegen bij lage thermische snelheden, maar stevig vergrendelen wanneer zich een plotselinge dynamische gebeurtenis zoals een aardbeving of waterslag voordoet. Vaak worden de twee samen op dezelfde leidinglocatie geïnstalleerd.
Wat betekent "triggersnelheid"?
Triggersnelheid, of lock-upsnelheid, is de zuigersnelheid waarbij de snubber overschakelt van een vrije beweging met lage weerstand naar een stijve vasthoudmodus. Het wordt gekalibreerd door de grootte van de interne stroomopeningen aan te passen. Typische waarden variëren van 5 mm/s tot 50 mm/s, zo gekozen dat normale thermische groei nooit de triggersnelheid bereikt, maar dat dynamische gebeurtenissen deze altijd overschrijden.
Hebben hydraulische dempers onderhoud nodig?
Ja, maar met lange tussenpozen. Onder normale bedrijfsomstandigheden adviseren wij een inspectie om de drie tot vijf jaar en een volledige revisie, inclusief vloeistofvervanging en vervanging van afdichtingen, om de tien jaar. De levensduur varieert afhankelijk van de temperatuur, het aantal cycli en de omgevingsomstandigheden. Voor zware onderhouds- of nucleaire toepassingen gelden kortere inspectie-intervallen per projectspecificatie.
Kan een snubber in elke richting worden geïnstalleerd?
Ja. Hydraulische dempers functioneren in elke richting – horizontaal, verticaal of schuin – omdat de zuiger in pure axiale spanning en compressie werkt, ongeacht de zwaartekracht. De eindverbindingen (gaffel, kogelgewricht, stangoog) worden geselecteerd op basis van de installatiehoek en het type structurele bevestiging.
Hoe bepaal ik de maat van een hydraulische snubber voor mijn leidingsysteem?
De dimensionering is gebaseerd op de maximale dynamische belasting die de snubber moet tegenhouden en de totale thermische slag die deze moet opvangen zonder een dieptepunt te bereiken. Dynamische belastingen komen doorgaans voort uit een pijpspanningsanalyse onder seismische, waterslag- of windbelastingsgevallen. Ons technische team kan u helpen met de dimensionering als u de verwachte belasting, vereiste slag, bedrijfstemperatuur en toepasselijke projectcode opgeeft.
