Variabele veerhangers, ook wel variabele veersteunen genoemd, zijn het meest gebruikte type buisondersteuning in industriële leidingsystemen. Ze bieden een ondersteunende kracht die proportioneel varieert met de veerdoorbuiging terwijl de buis verticaal beweegt als gevolg van thermische uitzetting of krimp. Voor toepassingen waarbij de thermische verplaatsing gematigd is en een gecontroleerde hoeveelheid belastingsvariatie acceptabel is, bieden variabele veerhangers een kosteneffectieve en compacte oplossing vergeleken met constante veersteunen.
Gefabriceerd doorYangzhou Tianshun-pijpleidingtechnologieOnze variabele veerhangers maken gebruik van spiraalveren van hoogwaardig gelegeerd staal in een robuuste stalen behuizing. Terwijl de buis vanuit de geïnstalleerde positie omhoog of omlaag beweegt, wordt de veer dienovereenkomstig samengedrukt of uitgetrokken, waardoor de reactiekracht verandert in directe verhouding tot de verplaatsingsafstand en de veerconstante. Elke unit wordt in de fabriek gekalibreerd op de gespecificeerde koude belasting, warme belasting en rijrichting, waardoor voorspelbare prestaties worden gegarandeerd, van installatie tot gebruik.
| Variabele veerhangerspecificatietabel | Voorbeeld |
| Hangertype/configuratie | Type A, B, C, D, E, F, G |
| Veermaat / nr. | Nr. 0 - nr. 22 |
| Reisbereik | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Bedrijfsbelasting | 0,2 kN - 400 kN |
| Geïnstalleerde belasting (koude belasting) | kN / kgf |
| Bedrijfsbelasting (warme belasting) | kN / kgf |
| Bewegingsrichting | Naar boven/naar beneden |
| Variabiliteit (%) | ≤ 25% (standaard) |
| Oppervlaktebehandeling | Thermisch verzinkt/geschilderd |
| Behuizingsmateriaal | Koolstofstaal (Q235/Q355) |
Een belangrijke parameter bij het selecteren van een variabele veerhanger is het percentage belastingvariatie: het verschil tussen koude en warme belasting gedeeld door de bedrijfsbelasting. De meeste technische specificaties vereisen dat deze waarde onder de 25% blijft voor algemeen gebruik en onder de 6% voor kritische apparatuurverbindingen. Waar de verplaatsing groot genoeg is zodat de belastingsvariatie de aanvaardbare limieten overschrijdt, worden in plaats daarvan hangers met constante veer gespecificeerd.
Onze standaard variabele veersteunen zijn ontworpen om de belastingsvariatie binnen de typische projectlimieten te houden over hun volledige werkbereik. Elke unit is duidelijk gemarkeerd met de veerconstante, instelling voor koude belasting en rijrichting voor eenvoudige installatie en inbedrijfstelling.
We bieden variabele veerhangers in meerdere montageconfiguraties, waaronder ontwerpen met aan de bovenzijde, aan de onderkant en aan de zijkant gemonteerde ontwerpen, die draagvermogens dekken van ongeveer 0,02 kN tot 40 kN voor standaard veermaten. Standaard verplaatsingsbereiken omvatten 30 mm, 60 mm, 90 mm, 120 mm en 150 mm, waarbij speciale verplaatsingen op aanvraag verkrijgbaar zijn.

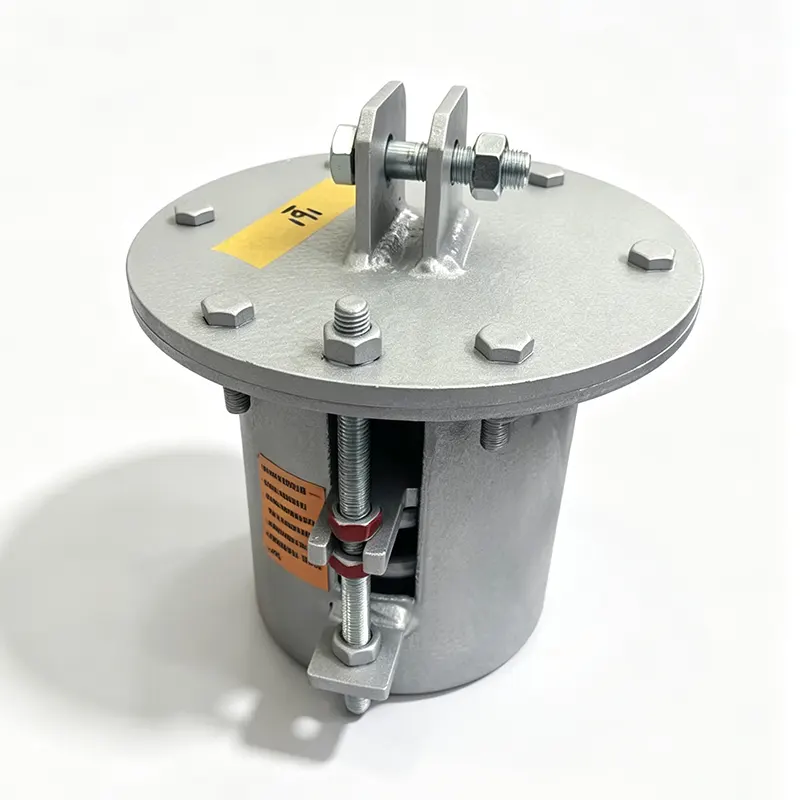

Veerelementen worden geproduceerd uit 60Si2Mn of 50CrVA verenstaal, en behuizingen zijn verkrijgbaar in thermisch verzinkte, epoxygelakte of roestvrijstalen afwerkingen voor corrosieve omgevingen. Standaardunits zijn geschikt voor omgevingstemperaturen van -20°C tot +200°C, waarbij er opties voor gelegeerd hoge temperaturen beschikbaar zijn voor toepassingen met extreme hitte, zoals oven- en ketelleidingen.
Elke variabele veersteun is uitgerust met een rijweegschaal, lastindicator en bovenste en onderste stopplaten. Draadstangverbindingen aan de boven- en onderkant maken een eenvoudige verticale aanpassing tijdens de installatie mogelijk en de belastingsinstellingen kunnen ter plaatse worden geverifieerd aan de hand van de gegevens op het typeplaatje.
Onze variabele veerhangers zijn vervaardigd in overeenstemming met GB/T 17116.1/.2/.3 en zijn volledig uitwisselbaar met internationale normen, waaronder MSS SP-58, ASME B31.1, ASME B31.3 en EN 13480-3. De traceerbaarheid van het materiaal wordt gedurende de hele productie gehandhaafd en alle veren ondergaan vóór de montage een voorinstelling en belastingtests.
Voor gespecialiseerde projecten leveren wij roestvrijstalen veerhangers, geïsoleerde buisondersteuningsconstructies en units met speciale coatings voor offshore, maritieme of ontziltingsservices. We vervaardigen ook voorgeïsoleerde buissteunen en buisschoensteunen die rechtstreeks kunnen worden geïntegreerd met ons assortiment variabele veerhangers voor complete lijnondersteuningsoplossingen.

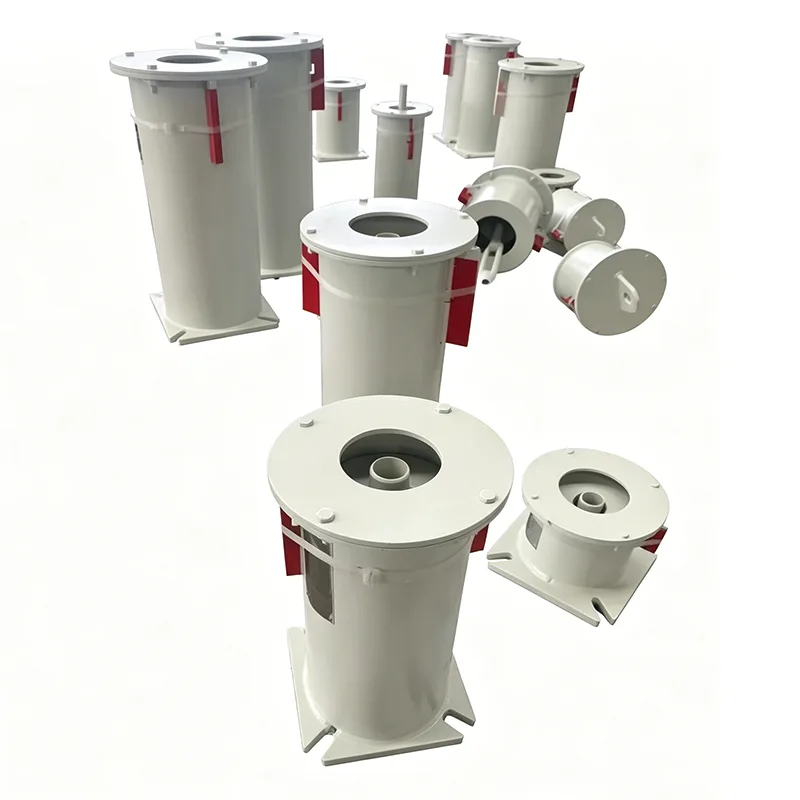

Variabele veersteunenworden geïnstalleerd op vrijwel elk type proces- en utiliteitsleiding waar verticale thermische beweging optreedt. Veel voorkomende toepassingen zijn onder meer stoom- en voedingswaterleidingen in elektriciteitscentrales, raffinaderijprocesleidingen, warmtewisselaarlussen in chemische fabrieken, stadsverwarmingsnetwerken en HVAC-systemen in grote commerciële gebouwen. Ze worden ook gebruikt naast starre buissteunen op lijnen waar alleen geselecteerde punten bewegingscompensatie vereisen.
Voor leidingsystemen met dynamische belastingen zoals waterslag, seismische gebeurtenissen of pomptrillingen worden variabele veerhangers vaak gecombineerd met hydraulische dempers die dynamische bewegingen beperken en toch vrije thermische verplaatsing mogelijk maken. Als de thermische groei te groot is voor een variabele eenheid, raden we aan om op die specifieke steunpunten te upgraden naar hangers met constante veren.
Ons bredere pijpondersteuningsportfolio omvat constante veersteunen, stijve hangers en stutten, pijpschoensteunen, voorgeïsoleerde pijpsteunen voor koude en cryogene leidingen, en hydraulische dempers. Voor leidingsystemen die ook axiale, laterale of hoekbewegingsabsorptie vereisen, vervaardigen wij metalen balgcompensatoren, rubberen compensatoren en stoffen compensatoren die samen met onze veersteunen als één enkele oplossing kunnen worden gespecificeerd.
Elke variabele veerhanger wordt vóór verzending op belasting getest en op maat gecontroleerd in onze interne testfaciliteit, onder ons ISO 9001:2015 kwaliteitsmanagementsysteem. Wij ondersteunen klanten vanaf de eerste veerselectie en belastingberekening tot installatiebegeleiding en after-sales service. Vragen worden binnen 24 uur beantwoord en de standaardproductietijden variëren van 10 tot 20 werkdagen, afhankelijk van het volume en de configuratie. Met meer dan 14 jaar ervaring in het leveren van buissteunen en dilatatievoegen aan projecten in meer dan 45 landen, leveren we zowel catalogusstandaard als op maat gemaakte eenheden aan EPC-aannemers en eindgebruikers wereldwijd.
Wat betekent "percentage belastingvariatie" bij een variabele veerondersteuning?
De belastingsvariatie is het verschil tussen de koude (geïnstalleerde) belasting en de warme (bedrijfs)belasting, uitgedrukt als een percentage van de bedrijfsbelasting. Het wordt bepaald door de veerconstante vermenigvuldigd met de thermische verplaatsing, gedeeld door de bedrijfsbelasting. De meeste projectspecificaties beperken deze waarde tot maximaal 25% voor standaardleidingen.
Kan een variabele veerhanger in elke richting worden geïnstalleerd?
Nee. Variabele veerhangers zijn ontworpen voor verticale beweging en moeten worden geïnstalleerd met de veeras verticaal. Horizontale of schuine installatie zal vastlopen, onjuiste lastoverdracht en voortijdige slijtage veroorzaken. Voor horizontale belastingen of zijdelingse bevestiging moeten stijve stutten, pijpschoenen of dempers afzonderlijk worden gespecificeerd.
Wat is de maximale temperatuur die uw variabele veerhangers aankunnen?
Standaard koolstofstalen units met veren van gelegeerd staal zijn geschikt voor continu gebruik tot ongeveer 200°C. Voor leidingen met hogere temperaturen, zoals hogedrukstoomleidingen of ketelaansluitingen, bieden wij veermaterialen voor hoge temperaturen en geïsoleerde ondersteuningsconfiguraties. Neem contact op met ons engineeringteam met uw bedrijfsomstandigheden voor de juiste materiaalkeuze.
Levert u voorjaarsselectieberekeningen?
Ja. Ons technische team kan u helpen bij de selectie van veren als u de buismaat, het bedrijfsgewicht, de grootte en richting van de thermische verplaatsing en eventuele projectspecificatievereisten opgeeft. We kunnen ook bestaande ondersteuningsschema's beoordelen en voor elke locatie de juiste variabele of constante veerondersteuning aanbevelen.
Wat is de levertijd voor standaard variabele veerhangers?
Standaardcataloguseenheden worden doorgaans binnen 10 tot 20 werkdagen verzonden, afhankelijk van de ordergrootte en de huidige productielast. Aangepaste afwerkingen, speciale reizen of roestvrijstalen configuraties kunnen een paar extra dagen toevoegen. Versnelde levering kan besproken worden tijdens het bestellen.
Welke documentatie wordt bij een bestelling geleverd?
De standaardlevering omvat een paklijst en productnaamplaatjes met veernummer, draagvermogen en reisgegevens. Materiaaltestrapporten (MTR's), kalibratierapporten voor veerbelasting en dimensionale inspectierapporten kunnen op verzoek worden verstrekt. Inspectie door derden door bevoegde instanties is ook beschikbaar voor projecten die dit vereisen.
Kunnen jullie complete buisdraagconstructies leveren inclusief buisschoenen en klemmen?
Absoluut. Wij leveren variabele veerhangers als op zichzelf staande eenheden of als volledig geassembleerde steunsets, inclusief pijpklemmen, pijpschoensteunen, spanschroeven, draadstangen en structurele verbindingshardware. Voorgeïsoleerde leidingondersteuningsconstructies voor koude of cryogene toepassingen zijn ook verkrijgbaar als enkelvoudig, kant-en-klaar pakket.
