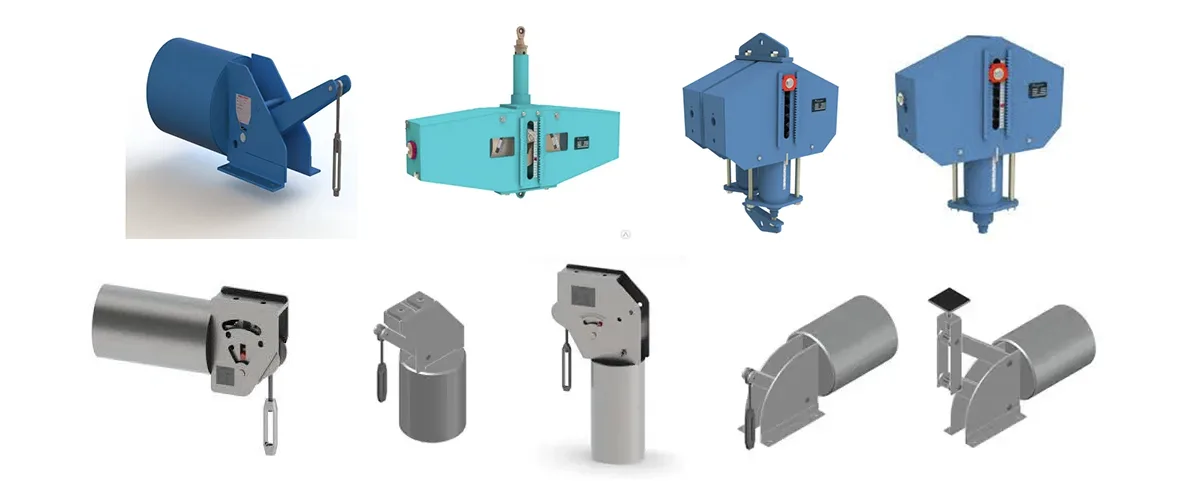

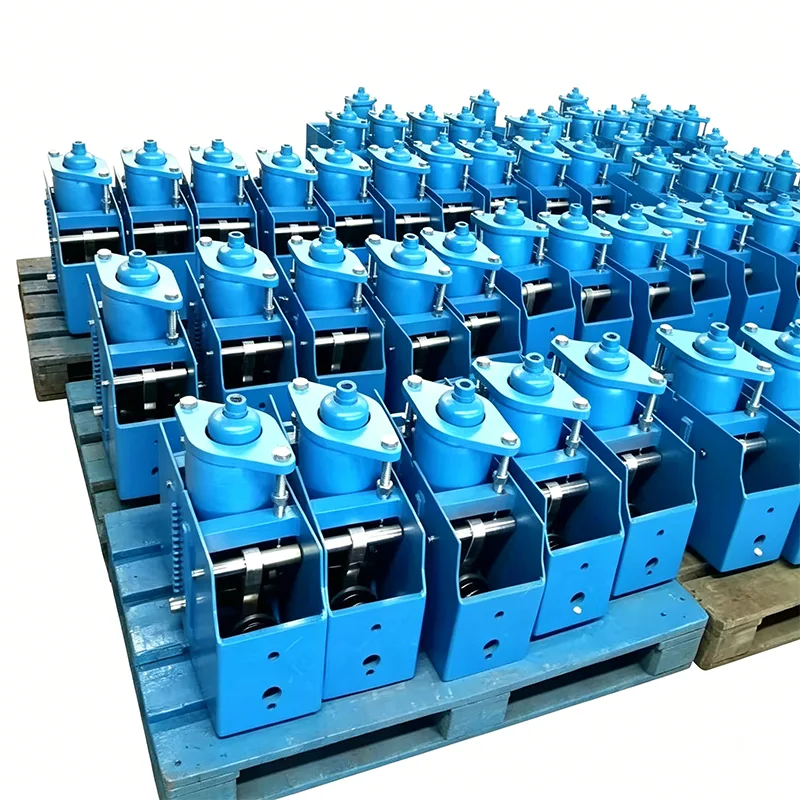

Precisie-constante veerhanger voor pijpleidingen met grote cilinderinhoud en uniforme belasting

Constante veerhangers, ook wel veersteunen met constante belasting of constante krachtsteunen genoemd, leveren een vrijwel uniforme steunkracht over het volledige bewegingsbereik van de buis. Deze units zijn speciaal ontworpen voor leidingsystemen die een aanzienlijke verticale thermische verplaatsing ervaren, waarbij variabele veersteunen overmatige belastingsvariaties zouden introduceren en ongewenste spanningen zouden overbrengen op aangesloten apparatuur en leidingwerk.

BijYangzhou Tianshun-pijpleidingtechnologieproduceren wij hangers met constante veren met behulp van een beproefd kruk-drijfstangmechanisme in combinatie met hoogwaardige drukveren. Dit ontwerp balanceert het veerkoppel tegen het belastingkoppel rond de hoofdas gedurende de gehele slag, waardoor de belastingafwijking standaard binnen ±5% blijft – en ±3% voor zeer nauwkeurige configuraties. Elke constructie is ondergebracht in een beschermende behuizing die de interne componenten beschermt tegen bouwafval en omgevingsverontreiniging, waardoor het onderhoudsrisico gedurende de levensduur van de ondersteuning wordt verminderd.

Technische specificaties en series

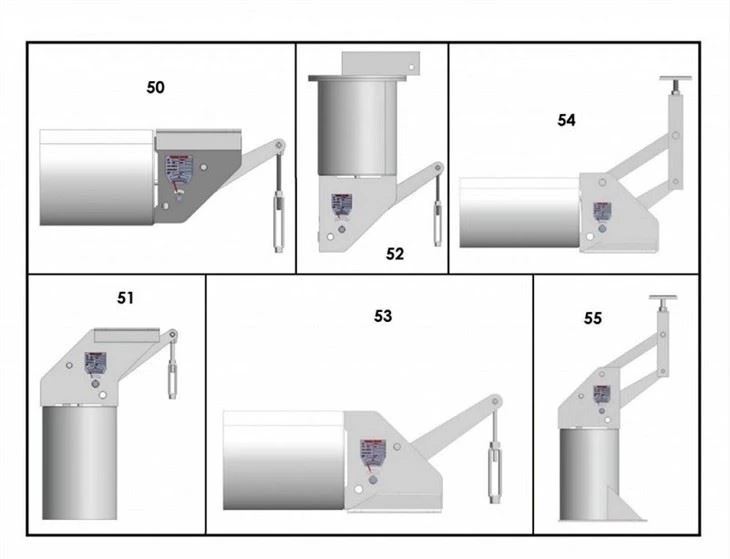

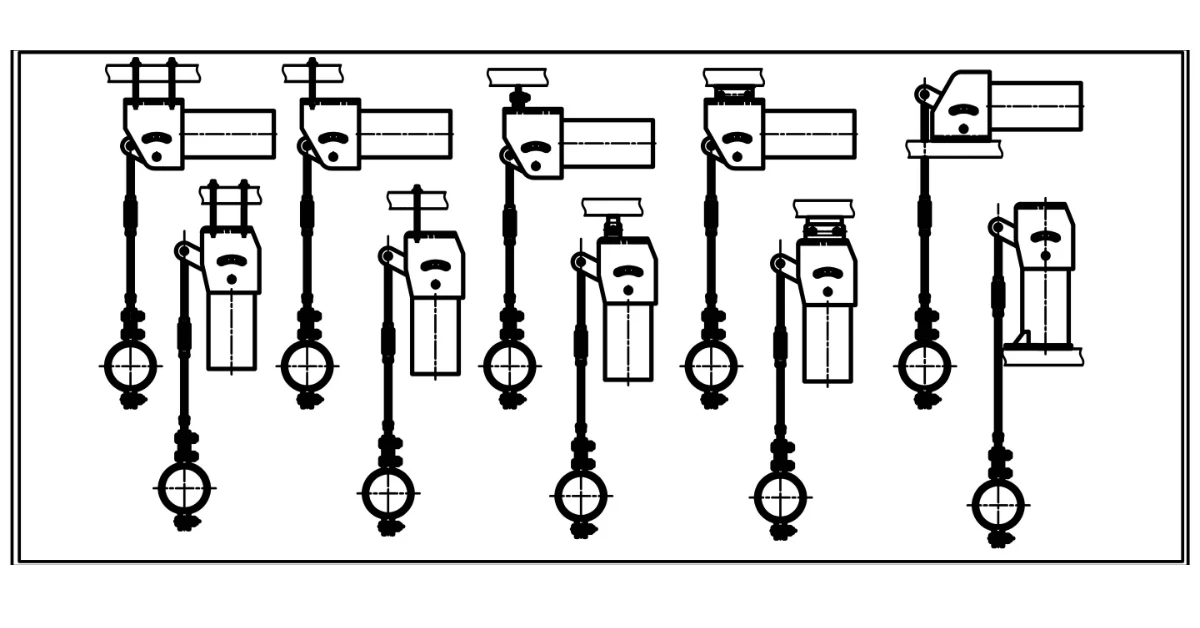

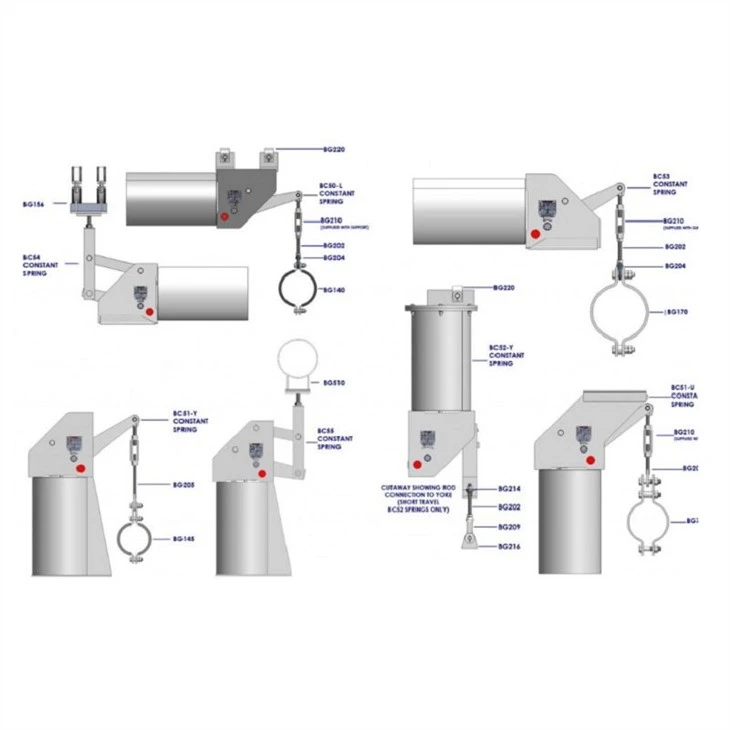

Onsconstante veerondersteuningHet portfolio bestrijkt een werklastbereik van 0,1 kN tot 500 kN, met standaard verplaatsingsopties van 50 mm, 100 mm, 200 mm en 400 mm, en aangepaste verplaatsingen beschikbaar tot 600 mm. De standaardseries omvatten PH-, LH-, CA-, CS- en TH-modellen, geschikt voor zowel horizontale als verticale installatie. De veerspiralen zijn vervaardigd uit 60Si2Mn- of 50CrVA-gelegeerd staal en de behuizingen zijn afgewerkt met een thermisch verzinkte of epoxycoating, zodat ze geschikt zijn voor omgevingstemperaturen van -20°C tot +80°C.

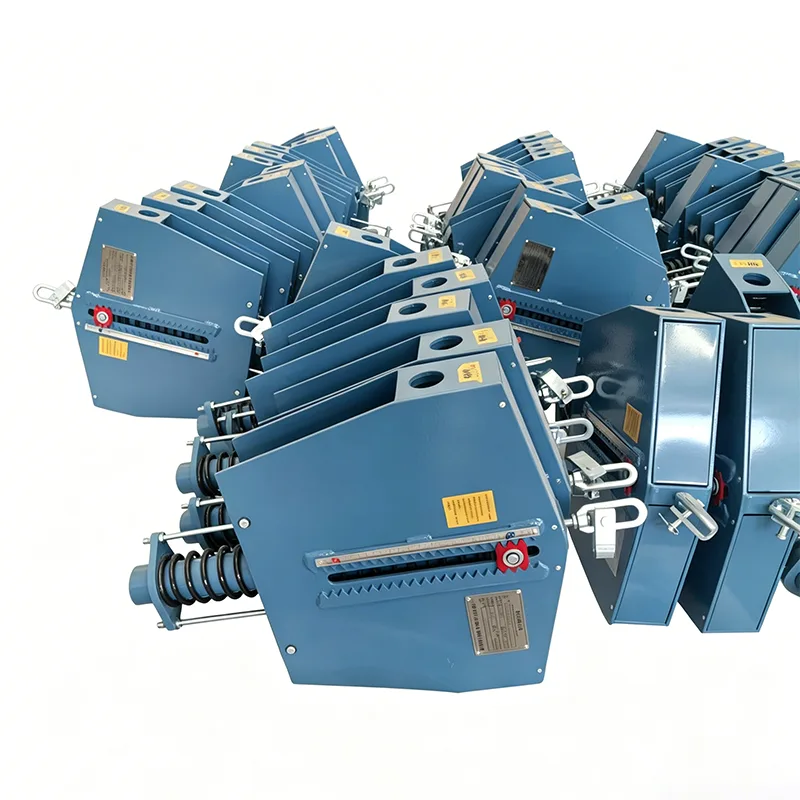

Elke hanger met constante veer is in de fabriek ingesteld op de door de klant gespecificeerde belasting en koude/warme posities, en uitgerust met bovenste en onderste slagbegrenzingsstops om te lange veerweg te voorkomen. Een duidelijk zichtbare rijwegschaal en belastinginstelknop maken fijnafstelling ter plaatse mogelijk binnen ±10% van de nominale belasting, waarbij sommige configuraties tot ±20% instelbaar zijn in stappen van 2%. In de fabriek zijn rode, vooraf ingestelde pinnen geïnstalleerd om de steun te vergrendelen tijdens hydrostatische tests en wassen met zuur, waarbij ze tot tweemaal de nominale belasting kunnen weerstaan ​​voordat deze wordt verwijderd bij de inbedrijfstelling van het systeem.

Normen en maatwerk

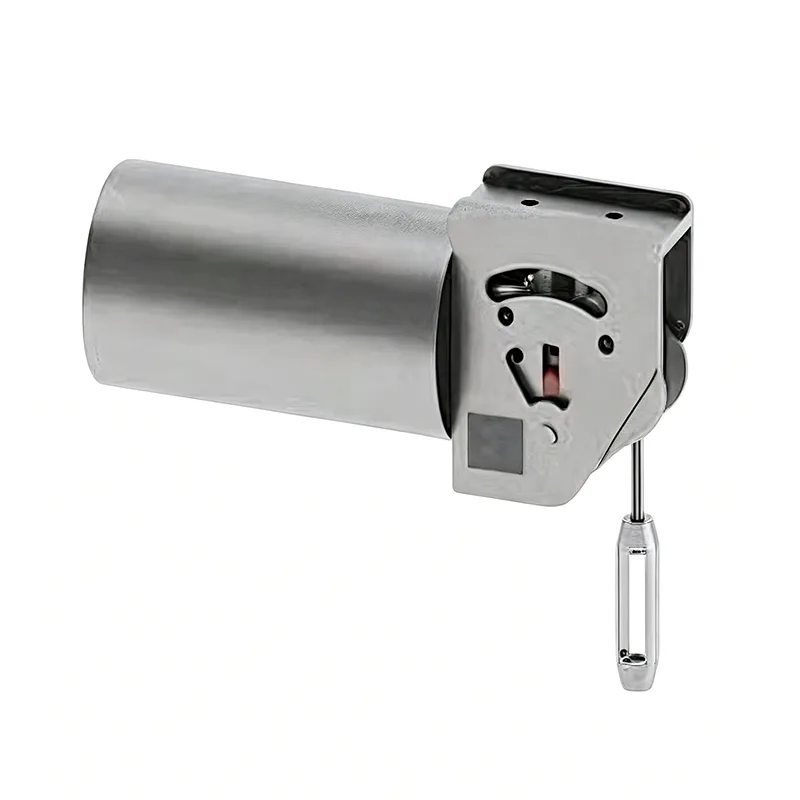

Alle veersteunen met constante belasting zijn ontworpen en vervaardigd in overeenstemming met GB/T 17116.1/.2/.3 en NB/T 47039, en zijn volledig converteerbaar naar internationale normen, waaronder MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 L en JIS B 8501. Als ervaren fabrikant van pijpsteunen produceren we ook volledig op maat gemaakte constante krachtsteunen op basis van op klanttekeningen en projectspecifieke parameters.

Toepassing in kritieke industrieën

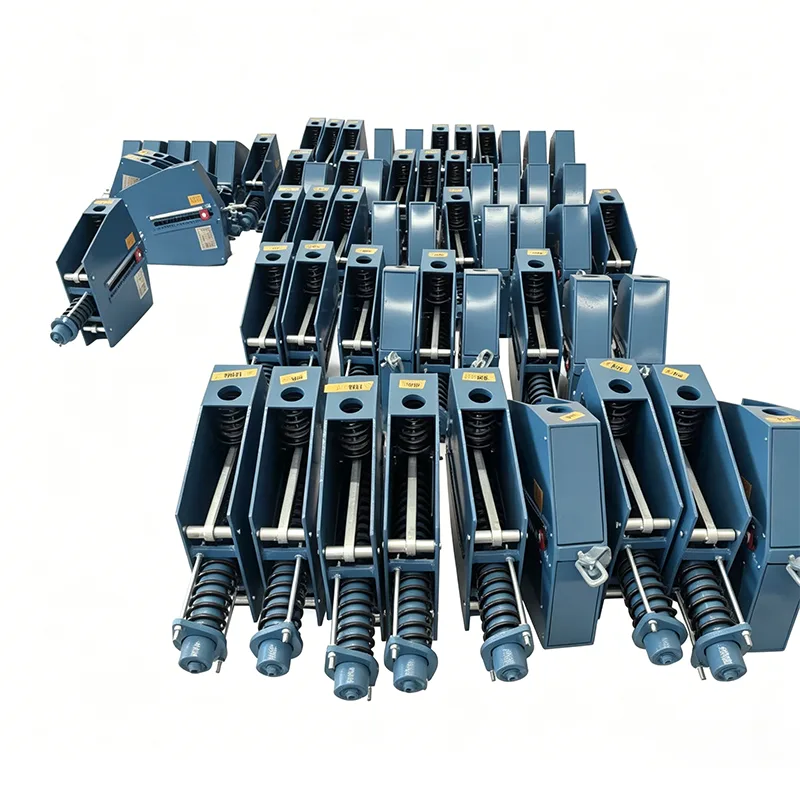

Constante veerhangers worden gespecificeerd in leidingsystemen waarbij de consistentie van de belasting niet onderhandelbaar is. Typische installaties zijn onder meer thermische energiecentrales, kerncentrales, raffinaderijen, LNG- en LPG-terminals, stadsverwarmingsnetwerken en hogetemperatuurproceslijnen in petrochemische en farmaceutische fabrieken. Ze worden vaak ingezet naast variabele veersteunen op dezelfde pijpleiding: constante eenheden op knooppunten met grote verplaatsing en variabele veerhangers op locaties met kleinere thermische beweging.

Breder productassortiment voor pijpondersteuning

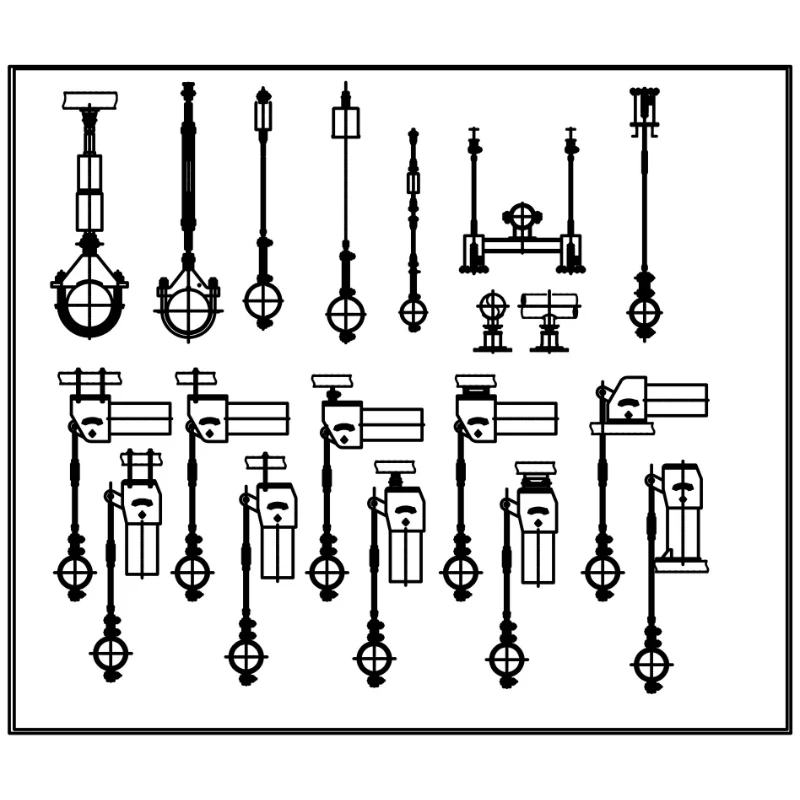

Naast hangers met constante veren omvat ons complete assortiment pijpondersteuningen ook variabele veersteunen, stijve hangers, pijpschoensteunen, voorgeïsoleerde pijpsteunen en hydraulische dempers voor dynamische belastingcontrole. Voor projecten waarbij thermische bewegingscompensatie vereist is, leveren we ook metalen balgcompensatoren, rubberen compensatoren en stoffen compensatoren die met onze ondersteuningssystemen kunnen worden geïntegreerd om een ​​complete pijpleidingoplossing te vormen.

Kwaliteits- en servicegarantie

Elke ondersteuning wordt vóór verzending volledig intern getest, ondersteund door ons ISO 9001:2015-kwaliteitsmanagementsysteem en naleving van ASME- en API-normen waar nodig. Klanten krijgen toegewijde technische ondersteuning vanaf de aanvraag tot en met de installatie, 24-uurs reactie op alle offertes en begeleiding ter plaatse bij het aanpassen van de belasting als onderdeel van onze after-sales service. Met meer dan 14 jaar ervaring in de productie van buissteunen en dilatatievoegen voor projecten in 45 landen, leveren wij zowel standaardcataloguseenheden als volledig op maat gemaakte oplossingen voor EPC-aannemers en eindgebruikers over de hele wereld.

Veelgestelde vragen

Wat is het verschil tussen een constante veerhanger en een variabele veersteun?

Variabele veersteunen oefenen een variërende reactiekracht uit als de buis verticaal beweegt, als gevolg van veercompressie of -uittrekking. Constante veerhangers maken gebruik van een kruk-drijfstangmechanisme om een ​​vrijwel uniforme ondersteunende kracht over het volledige bewegingsbereik te behouden. Als vuistregel worden constante eenheden gespecificeerd waar de thermische verplaatsing groter is dan 50 mm of waar de belastingvariatie onder de 6% moet blijven om te voorkomen dat er spanning wordt overgebracht op pompen, turbines of andere gevoelige apparatuur.

Wat betekent ±5% belastingafwijking bij een constante veerondersteuning?

Belastingafwijking is het maximale procentuele verschil tussen de werkelijke steunkracht en de nominale nominale belasting op elk punt binnen de werkweg. Onze standaard hangers met constante veer houden de afwijking binnen ±5%, wat voldoet aan de meeste industriële leidingvereisten. Voor kritische toepassingen zoals nucleaire of uiterst nauwkeurige proceslijnen bieden wij uiterst nauwkeurige eenheden met een afwijking van ±3%.

Wanneer moeten de rode vooraf ingestelde pinnen worden verwijderd?

De vooraf ingestelde pinnen zijn in de fabriek geïnstalleerd om de hanger in de koude installatiepositie te vergrendelen, waardoor hydrostatische tests en het zuurwassen van de pijp kunnen worden voltooid zonder de veerconstructie samen te drukken of uit te rekken. Ze moeten worden verwijderd voordat het systeem in gebruik wordt genomen, meestal nadat de hydrotests en controles voorafgaand aan de inbedrijfstelling zijn voltooid. Onze standaardpinnen zijn tijdens het testen bestand tegen tweemaal de nominale belasting; laat het ons weten als uw project een hogere veiligheidsmarge vereist.

Kan de belasting na installatie ter plaatse worden aangepast?

Ja. Elke constante veerhanger is uitgerust met een belastingsinstelschroef en een gekalibreerde draaiknop. Door aan de schroef te draaien wordt de vooraf ingestelde belasting verhoogd of verlaagd in stappen van 2%, met een totaal aanpassingsbereik van ±10% op standaardunits (tot ±20% op geselecteerde configuraties). Dit maakt fijnafstemming mogelijk om kleine verschillen tussen de ontwerpomstandigheden en de daadwerkelijke installatie op locatie te compenseren.

Aan welke normen voldoen uw constante veerhangers?

Ons standaardassortiment is ontworpen volgens GB/T 17116.1/.2/.3 en NB/T 47039, en is qua afmetingen en prestaties converteerbaar met MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L en JIS B 8501. We kunnen ook volledig op maat gemaakte steunen vervaardigen volgens uw projecttekeningen en specificaties.

Wat is de typische doorlooptijd?

Standaardcatalogus hangers met constante veren worden doorgaans binnen 15 tot 25 werkdagen verzonden, afhankelijk van de hoeveelheid en serie. Op maat gemaakte units vereisen extra engineering- en bevestigingstijd. Spoedlevering kan op verzoek worden geregeld, mits voorafgaande toestemming bij het plaatsen van de bestelling of ten minste 20 dagen vóór de geplande leverdatum.
