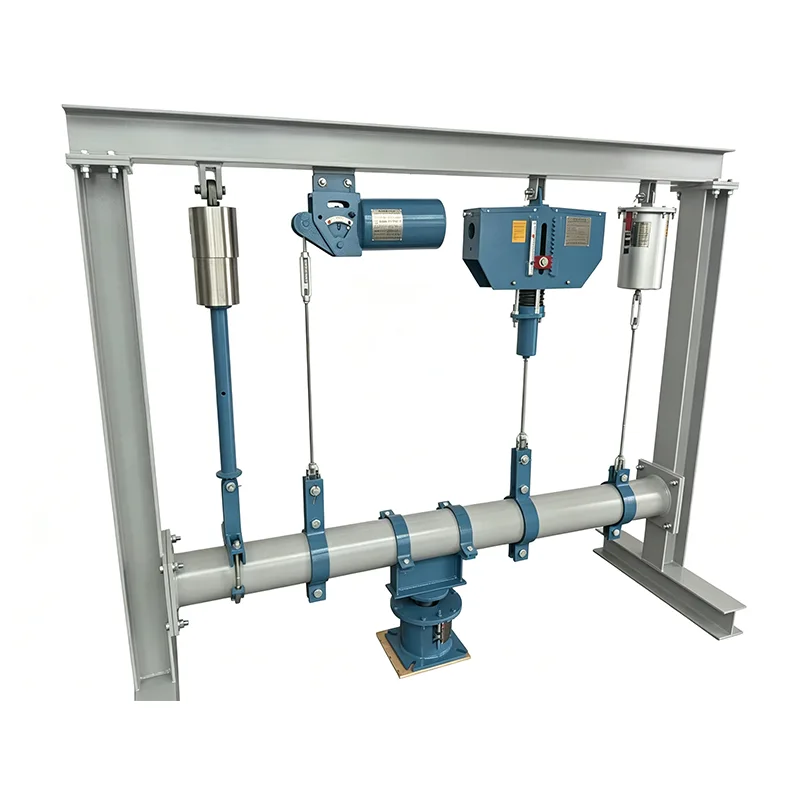

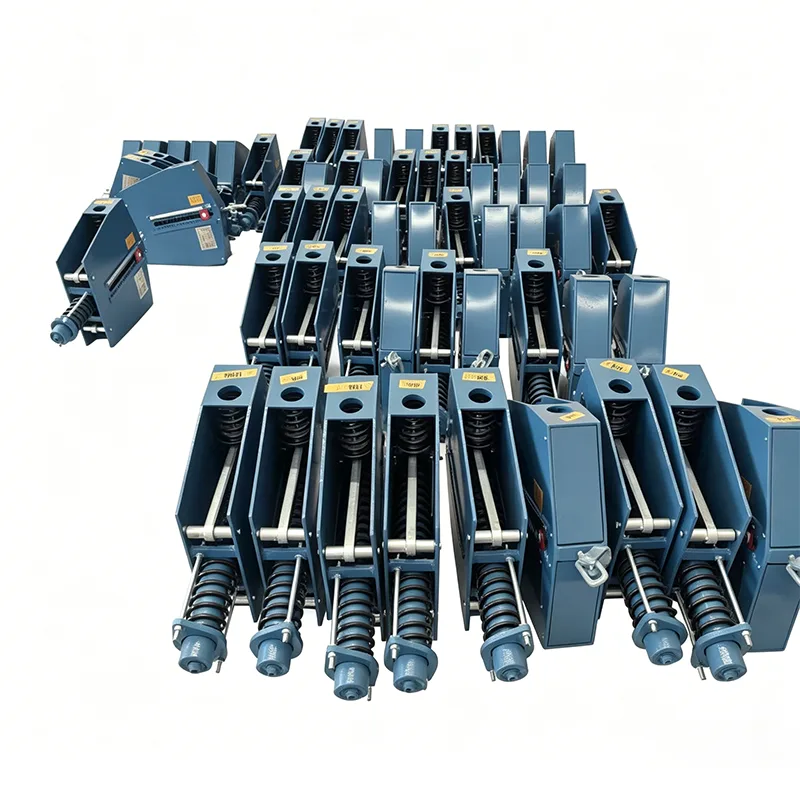

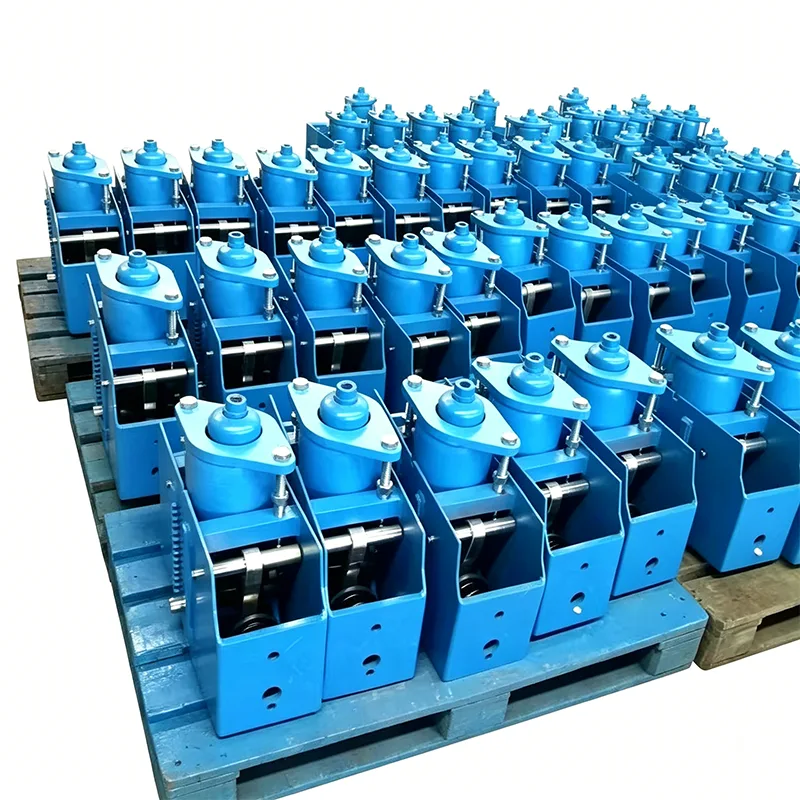

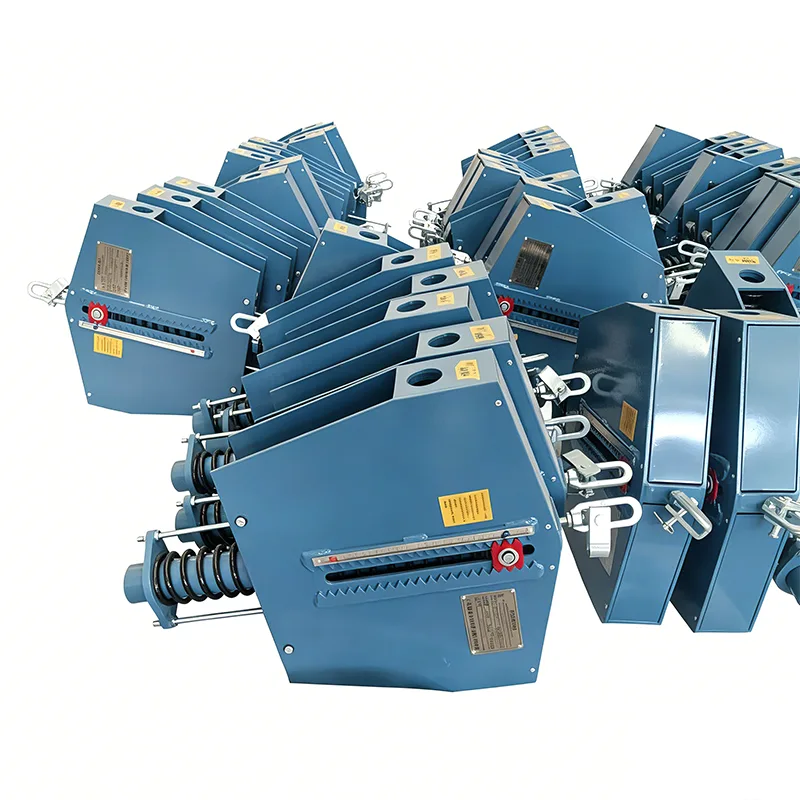

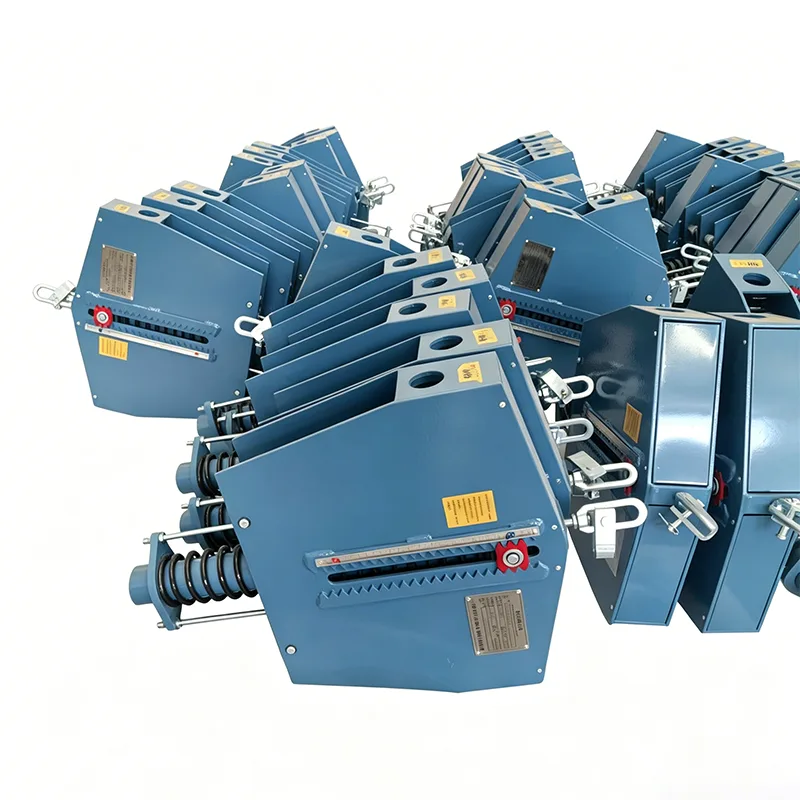

Stoompijp met constante veerondersteuning

Stoompijpleidingen genereren tijdens bedrijf aanzienlijke thermische verplaatsingen en zijn zeer gevoelig voor belastingsvariaties. Wanneer de temperatuur van de pijpleiding stijgt van omgevingstemperatuur naar bedrijfstemperatuur, zal er verticale verplaatsing optreden, variërend van enkele centimeters tot tientallen centimeters. Als conventionele ondersteuningsapparaten worden toegepast, zal de belasting drastisch fluctueren samen met de verplaatsing, wat resulteert in leidingspanningsconcentratie, schade aan apparatuurverbindingen en zelfs leidingbreuk. De Steam Pipe Constant Spring Support is een speciale ondersteuningseenheid die is ontwikkeld om dergelijke problemen op te lossen. Het levert een vrijwel constante ondersteunende kracht gedurende het gehele verplaatsingstraject, waardoor een veilige en betrouwbare werking van stoomleidingsystemen wordt gegarandeerd.

Last-verplaatsingscurve verkregen uit de typetest van een constante veersteun/hanger. De horizontale as staat voor verplaatsing, terwijl de verticale as belasting vertegenwoordigt. De curve blijft ongeveer horizontaal over de volledige werkweg, wat aantoont dat de ondersteunende kracht in wezen constant blijft wanneer de leiding doorbuigt als gevolg van thermische uitzetting en krimp.

Deze typetest verifieert de belastingconstante, de volledige bewegingsstabiliteit en de operationele betrouwbaarheid van constante veereenheden. Alle productie-eenheden worden vóór verzending onderworpen aan een belastingkalibratie, waarbij de belastingafwijking binnen ±6% wordt gecontroleerd in overeenstemming met ANSI/MSS‑SP‑58‑2018 en NB/T47038‑2013.

Deze producten zijn toepasbaar op industriële leidingsystemen met een grote thermische verplaatsing, inclusief hoofdstoomleidingen en andere hogetemperatuur- en hogedrukleidingen.

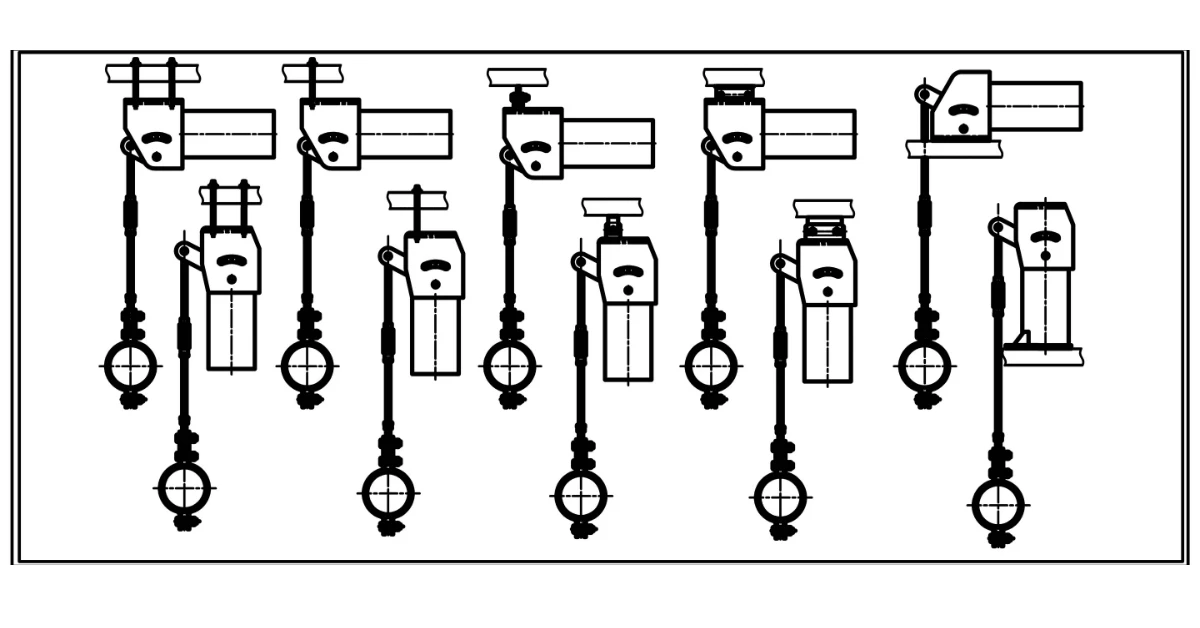

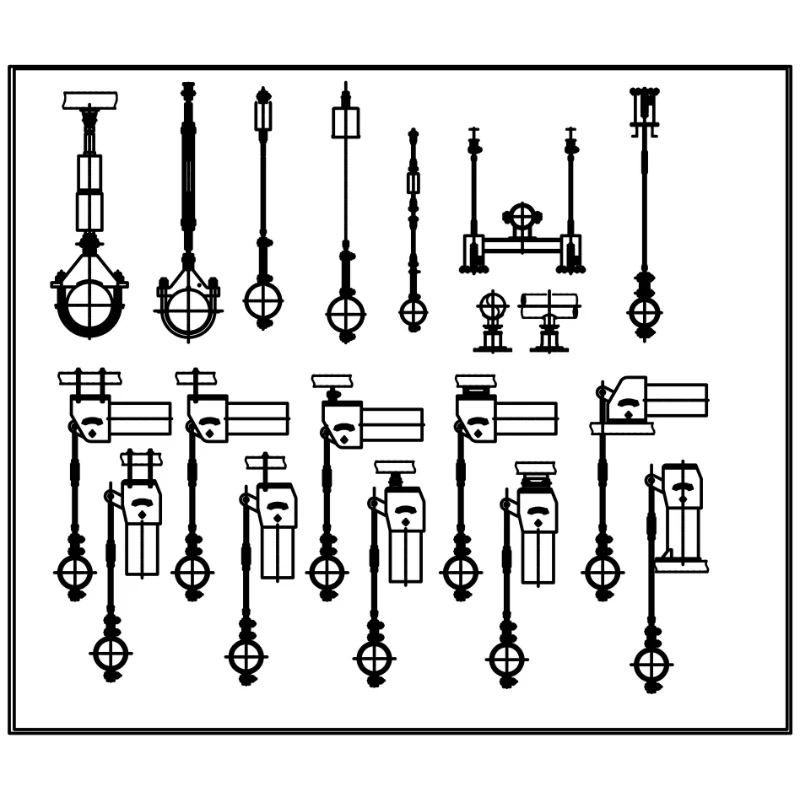

Werkingsprincipe en structurele samenstelling

Ontworpen op basis van het principe van momentbalans, zet de Steam Pipe Constant Spring Support de elastische kracht van veren om in een stabiele ondersteunende kracht via een koppelingsmechanisme. Wanneer de pijpleiding verticaal beweegt, wordt de veervervorming gecompenseerd door het koppelingssysteem om een ​​stabiele uitgangskracht te behouden, waarbij de belastingsvariatie binnen 5% wordt geregeld.

Standaardproducten bestaan ​​uit de volgende kerncomponenten:

▶  Veerconstructie: vervaardigd uit hoogwaardig gelegeerd verenstaal en onderworpen aan meerdere warmtebehandelingsprocessen.

▶  Momentbalansmechanisme: nauwkeurig bewerkte koppeling en nokconstructie.

▶  Lastaanpassingsapparaat: Maakt nauwkeurige aanpassing ter plaatse van de uitvoerbelasting mogelijk.

▶  Verplaatsingsindicator: geeft duidelijk de daadwerkelijke verplaatsing van pijpleidingen weer.

▶  Behuizing en verbindingsconstructies: gemaakt van hoogwaardig koolstofstaal met corrosiewerende oppervlaktebehandeling.

Producttechnische specificaties

Specificaties voor constante veerhangers	Voorbeeld
Model/serie	PH, LH, CA, CS, TH
Laadvermogen (in bedrijf)	0,1 kN - 500 kN
Totale reizen	50 mm, 100 mm, 200 mm, 400 mm
Werkelijke reizen	Tot 600 mm
Belastingafwijking (tolerantie)	±5% (standaard) / ±3% (hoge nauwkeurigheid)
Installatiepositie	Horizontaal / Verticaal
Afwerking behuizing	Thermisch verzinkt / epoxy
Bedrijfstemperatuur.	-20°C tot +80°C (omgevingstemperatuur)
Materiaal veerspiraal	60Si2Mn / 50CrVA
Bereik belastingaanpassing	±10% (veldaanpassing)

Belangrijkste technische kenmerken

▶  Uitstekende prestaties bij constante kracht: belastingsvariatie ≤ 5% over de volledige slag, wat de vereisten van nationale normen overtreft.

▶  Groot verplaatsingsbereik: de maximale verplaatsing reikt tot 400 mm, perfect geschikt voor stoompijpleidingen met grote diameter en hoge temperaturen.

▶  Uitgebreide belastingsdekking: er is een complete serie belastingswaarden van 0,5 kN tot 500 kN beschikbaar.

▶  Compacte structuur: dankzij een geoptimaliseerd ruimtelijk ontwerp is het totale volume 20% kleiner dan bij traditionele constante veersteunen.

▶  Eenvoudige installatie: vóór levering vooraf ingesteld op de gespecificeerde belasting, waardoor slechts een eenvoudige bevestiging nodig is voor inbedrijfstelling ter plaatse.

▶  Hoge veiligheid en betrouwbaarheid: uitgerust met overbelastingsbeveiliging en slagbegrenzers om onbedoelde schade te voorkomen.

Prestatievergelijking met variabele veersteunen

Vergelijkingsitems	Stoompijp met constante veerondersteuning	Variabele veerondersteuning voor pijpleidingen
Variatiesnelheid laden	≤ 5%	≤ 25%
Maximale verplaatsing	400 mm	200 mm
Toepasselijke pijpleidingen	Stoompijpleidingen met grote waterverplaatsing en hoge belastingsgevoeligheid	Pijpleidingen met algemene thermische verplaatsing
Prestaties op het gebied van stressbeheersing	Uitstekend	Goed
Beveiliging van apparatuurverbindingen	Superieur	Normaal
Productiekosten	Relatief hoog	Medium
Bedrijfstemperatuur	-196℃ ~ +600℃	-40℃ ~ +450℃

Standaard technische parameters

Parameternaam	Technische specificaties
Werklastbereik	0,5kN – 500kN
Beoordeelde verplaatsing	50 mm, 100 mm, 150 mm, 200 mm, 300 mm, 400 mm
Variatiesnelheid laden	≤ 5%
Bedrijfstemperatuur	-196℃ ~ +600℃
Lente materiaal	60Si2MnA, 50CrVA, hittebestendige legering
Behuizingsmateriaal	Q235B, Q345B, roestvrij staal
Oppervlaktebehandeling	Thermisch verzinken, Epoxy-zinkrijke primer + Hoge temperatuurbestendige toplaag
Toepasselijke normen	GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1

Typische toepassingsscenario's

Steam Pipe Constant Spring Support wordt voornamelijk toegepast op stoomleidingsystemen met een grote thermische verplaatsing en strenge eisen aan de stabiliteit van de lading:

▶  Hoofdstoomleidingen en opwarmstoomleidingen van thermische energiecentrales

▶  Stoomleidingsystemen op het conventionele eiland van kerncentrales

▶  Stoomtransmissiepijpleidingen op hoge temperatuur in aardolieraffinaderijen

▶  Stoomkrachtpijpleidingen in ijzer- en staalfabrieken

▶  Hoge temperatuur warmwater- en stoomhoofdleidingen voor centrale verwarming in steden

▶  Leidingsystemen voor stoomverwarming in chemische fabrieken

Voor de bovengenoemde toepassingen kan de variabele veerondersteuning voor pijpleidingen niet langer voldoen aan de operationele vereisten wanneer de verplaatsing van de pijpleiding groter is dan 100 mm of wanneer strikte controle over de belastingsvariatie vereist is. In dergelijke gevallen zijn constante veersteunen verplicht om de systeemveiligheid te garanderen.

Productie en kwaliteitscontrole

Yangzhou Tianshun Piping beschikt over 14 jaar professionele ervaring in het produceren van constante veersteunen, uitgerust met complete productiefaciliteiten en precisietestinstrumenten. We hebben een rigoureus, volledig kwaliteitscontrolesysteem geïmplementeerd om ervoor te zorgen dat alle producten voldoen aan de internationale normen:

Elk product wordt vóór verzending uitgebreid intern getest

Vóór verzending doorloopt elk product een volledig intern testproces. Dit proces omvat dimensionale en visuele inspectie, PMI (Positive Material Identification), hardheidstesten, MT/PT niet-destructieve testen waar van toepassing, testen van veerbelasting met belasting-verplaatsingscurven en meting van de laagdikte. Fabriekstestrapporten (FTR) en materiaaltestrapporten (MTR) worden geleverd.

Verduidelijking over accreditatie door derden

Intern testen is niet hetzelfde als testen door derden, geaccrediteerd door ILAC. Als tests door derden of laboratoriumtests vereist zijn, kan dit als een afzonderlijke optionele service worden geleverd.

Optionele inspectiediensten van derden (apart vermeld)

1. Materiaaltesten

Deze service omvat analyse van de chemische samenstelling, trekproeven, Charpy-slagproeven bij lage temperatuur en hardheidstesten.

2. NDT lassen

Beschikbare methoden zijn onder meer Magnetic Particle Testing (MT), Liquid Penetrant Testing (PT), Ultrasonic Testing (UT) en Radiographic Testing (RT).

3. Prestatietesten bij veerbelasting

Er zijn last-verplaatsingscurven opgenomen.

4. Inspectie van thermisch verzinken / epoxycoating. Corrosiebescherming

5. Getuigentesten, fabriekstoezicht en inspectie vóór verzending (PSI)

Onze onderscheidende voordelen

Gebenchmarkeerd tegen het LISEGA International Pipe Support System

Onze productladingsnauwkeurigheid, testnormen en documentatiesystemen worden vergeleken met het internationale leidingondersteuningssysteem LISEGA.

Meer dan een standaard binnenlandse leverancier

In tegenstelling tot standaard binnenlandse fabrikanten die alleen het product zelf leveren, leveren wij bij elke veereenheid een belasting-verplaatsingscurve. We helpen ook bij het organiseren van SGS-tests en getuige-inspecties door derden, en we ondersteunen documentbeoordelingen door PE/CPE-ingenieurs voor buitenlandse projecten.

Selectierichtlijnen en ondersteunende diensten

Leidingsteunen moeten worden geselecteerd op basis van de verplaatsing van de pijpleiding en de belastingsgevoeligheid: Kies Variabele veerondersteuning voor pijpleidingen als de verticale verplaatsing van de pijpleiding minder is dan 100 mm en het systeem niet gevoelig is voor belastingsschommelingen. Selecteer Constante veerondersteuning wanneer de verplaatsing groter is dan 100 mm of de pijpleiding een hoge gevoeligheid heeft voor belastingvariaties.

Wij bieden een volledig scala aan professionele ondersteunende diensten:

▶  Gratis leidingspanningsanalyse en berekening van hanger- en steunselectie

▶  Ontwerp en productie van niet-standaard constante veersteunen

▶  Onsite installatiebegeleiding en inbedrijfstellingsservice

▶ 12 maanden garantie, met gratis reparatie of vervanging van defecte producten binnen de garantieperiode

▶  Langdurige levering van reserveonderdelen en voortdurende technische ondersteuning
