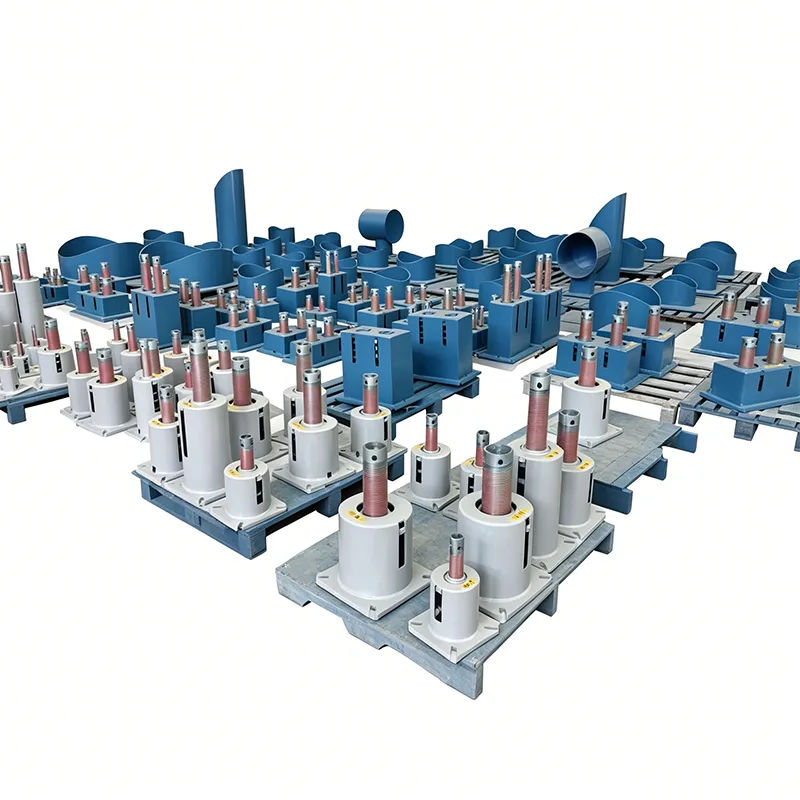

Corrosiebestendige veerhangers voor ophanging en trillingen van pijpleidingen

De meeste mensen noemen ze veerhangers, sommigen noemen ze veersteunen, en in het veld hoor je beide. Bij Tianshun hechten we niet zoveel waarde aan de naam; het gaat erom dat wanneer een pijp aan een structurele balk moet hangen en nog steeds vrij moet bewegen met thermische cycli, de montage werkt. We bouwen deze al 14 jaar voor elektriciteitscentrales, pijprekken voor raffinaderijen en verwerkingslijnen, en onze veerhangers ondersteunen momenteel pijpleidingen in meer dan 45 landen.

Een veerhanger doet twee dingen tegelijk: hij draagt ​​het volledige gewicht van de pijp van bovenaf, en hij beweegt met de pijp mee als deze uitzet of samentrekt. In tegenstelling tot een stijve hangerstang, die daar gewoon hangt, blijft een veerhanger over het volledige bewegingsbereik vastzitten. Dit is vooral belangrijk bij lange rechte stukken van verhoogde leidingen, waar de thermische groei snel kan oplopen. Voor leidingen waarbij de belasting vrijwel constant moet blijven, ongeacht hoe ver de buis beweegt, combineren veel projecten deze metconstante veersteunenop hetzelfde rek. Voor minder kritische lijnen, standaardvariabele veersteunendoen vaak het werk - dezelfde behuizingsstijl van de veerhanger, alleen een andere interne veeropstelling.

Waar veerhangers in een leidingsysteem passen

Een veerhanger werkt niet alleen. Op een typisch pijpenrek zie je veerhangers werken naast stijve pijpsteunen en pijpschoenen die het gewicht op lagere hoogten kunnen dragen. Op verbindingspunten met hoge temperaturen of in de buurt van apparatuurverbindingen worden vaak hangers gespecificeerd omdat ze vloerruimte vrijmaken en de pijp ruimte geven om in meerdere richtingen te bewegen. Wanneer de lijn koud of gekoeld is, voorkomt het combineren van de hanger met voorgeïsoleerde buissteunen op het klempunt ijsvorming en houdt het isolatiesysteem intact. Veel projectspecificaties verwijzen ook naar de hele montage eenvoudigweg als onderdeel van een pakket met veersteunen; het verschil zit eigenlijk alleen in de montage aan de bovenkant en aan de onderkant.

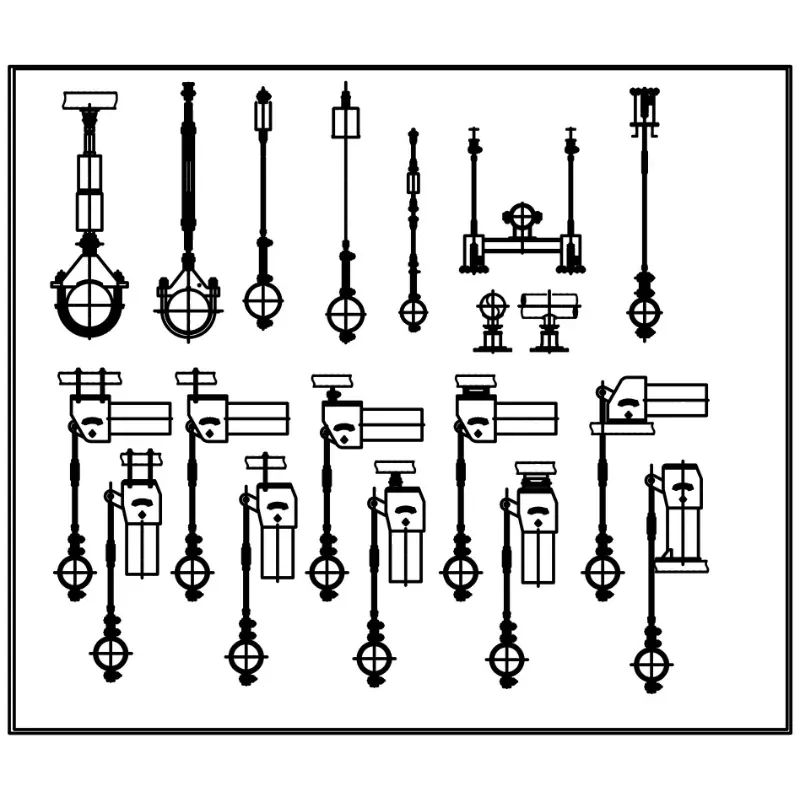

Wat er in een veerhangerconstructie zit

Een veerhanger is niet zomaar een veer in een blikje. Het is een vergadering. Dit is wat we doorgaans gebruiken:

Elke materiaalbatch heeft fabriekstestrapporten en we traceren deze terug naar het hittenummer. Als uw specificatie 3.2-certificering (EN 10204) vereist, hebben wij de oplossing.

Normen waarnaar wij streven

Wij vervaardigen veerhangers die voldoen aan:

ANSI/MSS SP-58 — Pijpsteunen en hangers

ASME B31.3 — Procesleidingen

GB/T 17116

DIN-, JIS- of projectspecifieke specificaties indien nodig

Onze fabriek werkt onder ISO 9001:2015, wat betekent dat er bij elke stap gedocumenteerde procedures zijn, van binnenkomende grondstoffen tot het testen van de uiteindelijke belasting.

Vragen die we krijgen

Vraag 1: Wanneer zou ik een veerhanger gebruiken in plaats van een op de basis gemonteerde veersteun?

Wanneer de leiding op hoogte loopt en er geen stalen platform onder zit om op te zitten. Pijprekken, bovenleidingen en leidingen voor ketelpenthouses zijn klassieke gevallen. Hangers worden bevestigd aan staal boven het hoofd en vallen naar de buis. Het gaat om waar je steunpunt zit, niet om het veermechanisme.

Vraag 2: Kan ik hetzelfde belastingsbereik krijgen in een hanger als in een basisveer?

Over het algemeen wel. Onze variabele veerhangers dekken enkele honderden kilogrammen tot 20+ ton per hanger. Constante veerhangers gaan hoger. Als je iets heel zwaars nodig hebt – bijvoorbeeld 40 ton aan één hengel – kunnen we het bouwen, maar het is verstandiger om eerst met ons te praten, zodat we kunnen kijken naar de mogelijkheden voor de verdeling van de lading.

Vraag 3: Hoe test je veerhangers?

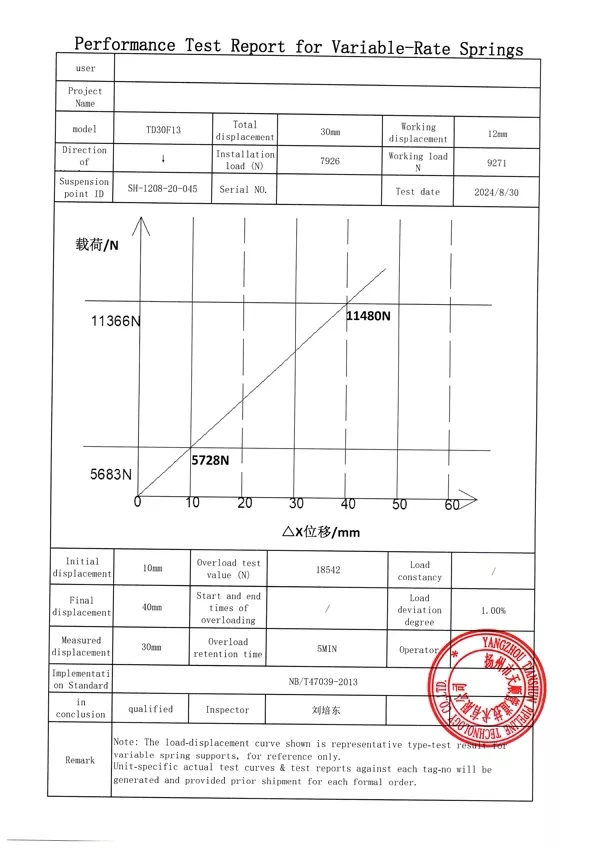

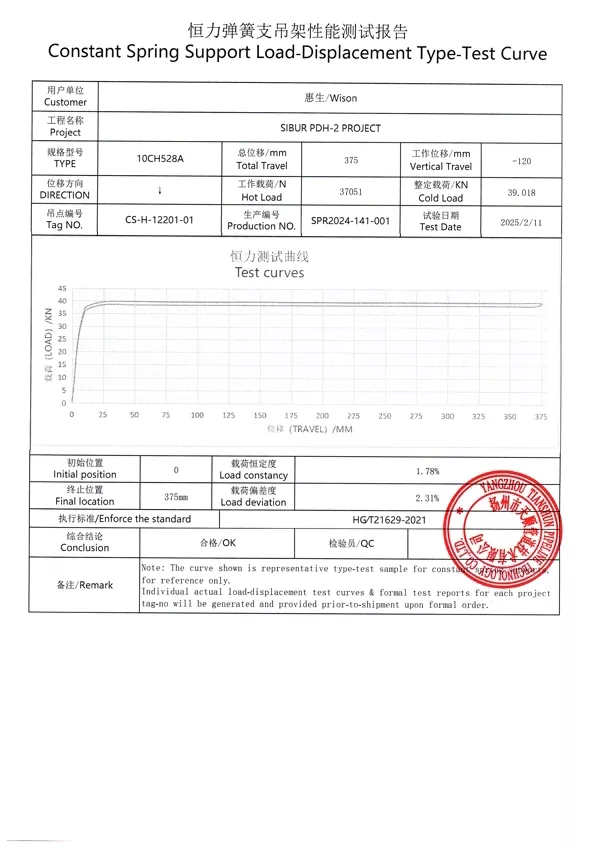

We stellen de veer in op de gespecificeerde belasting, laten hem de volledige slag doorlopen en controleren of de kracht binnen de tolerantie blijft. Voor hangers met constante veren tekenen we de last-doorbuigingscurve uit en bevestigen dat deze vlak is binnen de ontwerpmarge. De reisweegschalen worden geverifieerd en alle verbindingen worden geïnspecteerd op draadkwaliteit en lasintegriteit.

Q4: Wat is uw standaard doorlooptijd?

Voor standaard hangerconstructies met gebruikelijke belastingsbereiken: 20–25 dagen. Als u 304 roestvrijstalen hardware, speciale coatings of niet-standaard reizen nodig heeft, bedraagt ​​de termijn 30-40 dagen. Grote projectpakketten krijgen een specifiek productieschema en bij de offerte geven wij u een vaste leveringsverplichting.

Vraag 5: Hoe worden ze verzonden?

Ophangconstructies worden opgesplitst in handzame stukken – veerbehuizing, stangenset en klem – samen verpakt in houten kisten met waterdichte voering. Elke krat is gelabeld met het hangertagnummer, zodat het bouwpersoneel ze meteen kan matchen met de tekening van de pijpsteun.

Maatwerk dat wij regelmatig verwerken

Veel klanten denken dat veerhangers alleen als standaard catalogusitems worden geleverd. Dat is niet hoe wij werken. De meeste veerhangers die we verzenden, hebben ten minste één aangepast detail, of het nu gaat om:

Verlengde verplaatsingen om grote seismische bewegingen op te vangen

Aangepaste stanglengtes voor specifieke bovenruimte

Roestvrijstalen constructie voor kust- of corrosieve omgevingen

Veermateriaal voor hoge temperaturen voor leidingen boven 400°C

Speciale verfsystemen – epoxy, zinkrijke primer of maritieme coating

U hoeft uw pijp niet aan onze hanger te bevestigen. Wij bouwen de hanger aan uw pijp.

Wat we hebben geleerd van echte projecten

Enkele praktische punten die de moeite waard zijn om te weten als u een pijpondersteuningsspecificatie schrijft:

Repareer bij lange rechte stukken niet elk steunpunt. Laat de veerhangers de groei absorberen en plaats ankers strategisch. Wij kunnen u helpen bepalen welke hangers waar moeten komen, als uw pijpspanningsingenieur de bewegingsgegevens verstrekt.

Als de leiding geïsoleerd is, specificeer dan het klemtype en de uitlijning aan de voorkant. Het achteraf aanbrengen van isolatie op een ophangpunt na installatie is rommelig en duur.

Voor buiteninstallaties in vochtige gebieden of kustgebieden dient u roestvrijstalen hardware of op zijn minst thermisch verzinken te specificeren. Koolstofstalen staven zien er op de eerste dag prima uit, maar zullen er na twee regenseizoenen niet meer zo uitzien.

De Tianshun-weg

Wij zijn geen handelsbedrijf dat onderdelen van iemand anders in onze doos stopt. Deze maken wij in onze eigen fabriek in Yangzhou. We kopen het staal, bewerken de componenten, winden en testen de veren, assembleren de eenheden, schilderen ze, verpakken ze en verzenden ze. Er is geen tussenstap waarbij kwaliteit verloren gaat.

Door de jaren heen hebben we complete veerhangerpakketten geleverd voor projecten die door de opstart en jarenlang gebruik probleemloos zijn verlopen. Dat is de reden dat meer dan 70% van onze klanten terugkomt. Niet omdat we de goedkoopste zijn (we zijn eerlijk, niet goedkoop), maar omdat de hangers op tijd verschijnen, in de tekeningen passen en hun werk blijven doen.

Als u een prijs hanteert voor een project waarvoor veerhangers, constante veersteunen of voorgeïsoleerde pijpschoenen nodig zijn, stuur ons dan uw gegevensbladen of toeslagen. We stellen een passende offerte op – direct in de fabriek, zonder verborgen toeslagen – en als u dat wilt, begeleiden we u door de ontwerplogica achter onze selectie. U bent ook van harte welkom om de fabriek te bezoeken en de productielijn met eigen ogen te zien.
