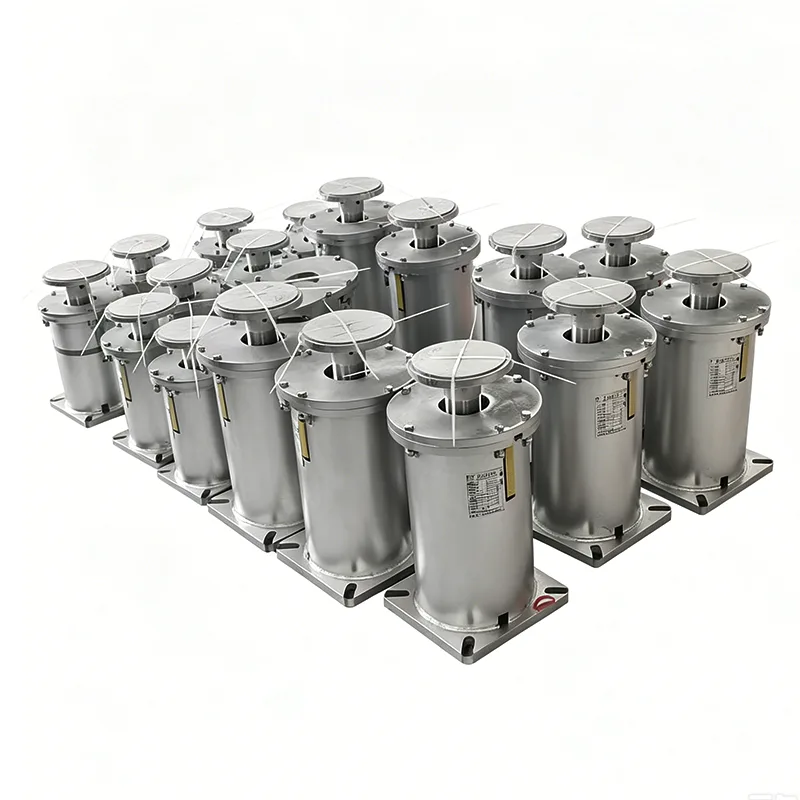

Robuuste veersteunen voor thermische uitzetting en belasting van industriële pijpleidingen

We hebben veersteunen gemaakt bijTianshunnu al 14 jaar. Ze zijn niet het meest opvallende onderdeel van een leidingsysteem, maar wanneer een thermische energiecentrale opstart of een LNG-lijn afkoelt, zijn dit de componenten die stilletjes het zware werk doen. Meer dan 70% van onze bestellingen is afkomstig van terugkerende klanten: EPC's, ingenieursbureaus en fabriekseigenaren die de rest hebben geprobeerd en bij ons zijn gebleven. Onze veerondersteuningen zijn actief in meer dan 45 landen, van raffinaderijen in het Midden-Oosten tot chemische fabrieken in Zuidoost-Azië.

Deze afbeelding toont de prestatiecurve van de lastverplaatsing van een variabele veersteun/hanger, inclusief de belangrijkste parameters van belasting en verplaatsing om de lastdragende nauwkeurigheid en operationele betrouwbaarheid van het product te verifiëren.

Elke eenheid wordt voorafgaand aan verzending onderworpen aan een belastingkalibratie en prestatietests. De afwijking van de instelbelasting wordt binnen ±5% geregeld, in overeenstemming met de internationale norm ANSI/MSS-SP-58-2018 en NB/T47039-2013.

Producten voldoen aan de technische eisen voor elektriciteits-, petrochemische en andere industriële leidingsystemen. Volgens MSS-SP-58-2018 mag de maximaal toegestane belastingvariabiliteit voor variabele veereenheden niet groter zijn dan 25% van de warme bedrijfsbelasting binnen de volledige werkweg.

Last-verplaatsingscurve verkregen uit de typetest van een constante veersteun/hanger. De horizontale as staat voor verplaatsing, terwijl de verticale as belasting vertegenwoordigt. De curve blijft ongeveer horizontaal over de volledige werkweg, wat aantoont dat de ondersteunende kracht in wezen constant blijft wanneer de leiding doorbuigt als gevolg van thermische uitzetting en krimp.

Deze typetest verifieert de belastingconstante, de volledige bewegingsstabiliteit en de operationele betrouwbaarheid van constante veereenheden. Alle productie-eenheden worden vóór verzending onderworpen aan een belastingkalibratie, waarbij de belastingafwijking binnen ±6% wordt gecontroleerd in overeenstemming met ANSI/MSS‑SP‑58‑2018 en NB/T47038‑2013.

Deze producten zijn toepasbaar op industriële leidingsystemen met een grote thermische verplaatsing, inclusief hoofdstoomleidingen en andere hogetemperatuur- en hogedrukleidingen.

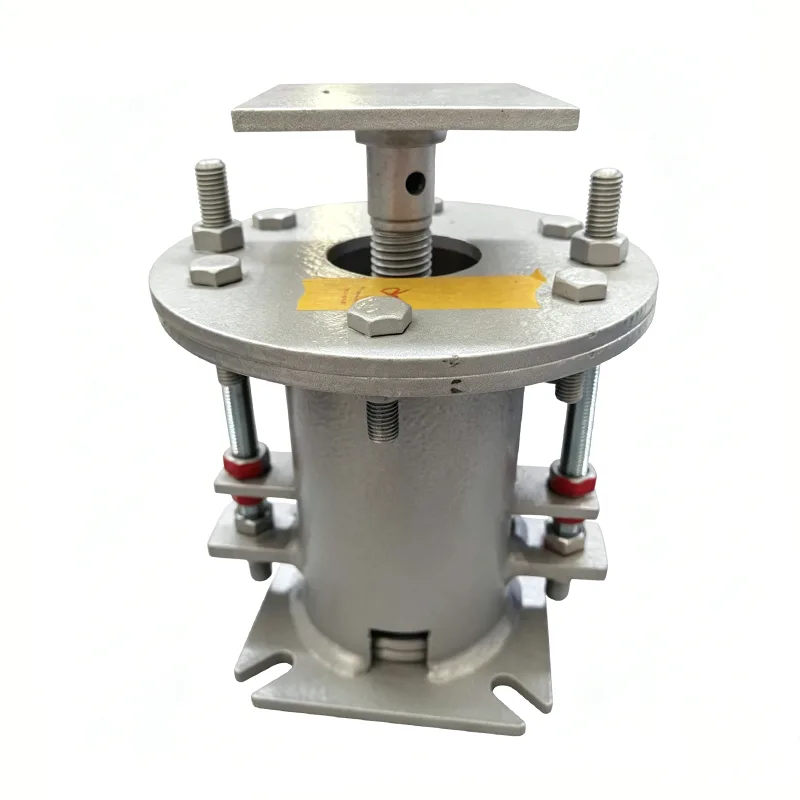

Wanneer u veersteunen specificeert, gaat de eerste echte beslissing tussen twee typen. Als de pijpbeweging gematigd is en enige variatie in de belasting acceptabel is, danvariabele veersteunenhet werk goed doen en de kosten laag houden. Als de aangesloten apparatuur, zoals een stoomturbine of een compressormondstuk, niet veel belastingveranderingen kan verdragen, heeft u deze nodigconstante veersteunen. Ze behouden een vrijwel vlakke steunkracht over het volledige rijbereik. Onze ingenieurs helpen u het juiste type te kiezen op basis van uw stressanalysegegevens, en niet op basis van giswerk.

Hoe veersteunen werken in een echt leidingsysteem

Veersteunen werken niet op zichzelf. Ze maken bijna altijd deel uit van een groter steunarrangement. Een typische opstelling omvat stijve pijpsteunen of pijpschoenen om het gewicht te dragen, terwijl de veereenheid de verticale thermische beweging afhandelt. Wanneer u een koudeleiding moet ondersteunen, combineren wij de veerconstructie vaak met voorgeïsoleerde leidingsteunen om condensatie en ijsvorming op het steunpunt te voorkomen. Veel klanten noemen deze ook met een andere naam: veerhangers, vooral als het apparaat aan de bovenkant wordt gemonteerd. Dezelfde productfamilie, alleen een andere montagestijl.

Materialen die we gebruiken

Wij bezuinigen niet op grondstoffen. Elke batch wordt geleverd met fabriekscertificaten en we delen graag de volledige traceerbaarheid met uw inspectieteam.

Alle materialen zijn afkomstig van goedgekeurde Chinese staalfabrieken. Als uw project een specifieke kwaliteit vereist, zoals duplex roestvrij staal of hogetemperatuurlegeringen, laat het ons dan weten.

Normen die wij volgen

Wij produceren standaard volgens de volgende normen en kunnen deze op verzoek aanpassen:

ASME B31.3 – Procesleidingen

ANSI/MSS SP-58 – Pijpsteunen en hangers

GB/T 17116 – Chinese norm voor buissteunen

Ook leverbaar volgens DIN, JIS of uw projectspecifieke specificatie

Onze fabriek is ISO 9001:2015 gecertificeerd en bij elke verzending produceren we de volledige EN 10204 3.1 materiaalcertificering.

Veelgestelde vragen die onze klanten stellen

Vraag 1: Variabel of constant – hoe beslis ik?

Als de verplaatsing van uw pijp niet groot is en een belastingsvariatie van bijvoorbeeld 10-25% oké is, zal een variabele veerondersteuning prima werken en minder kosten. Wanneer de aangesloten apparatuur een strikt toegestane spuitmondbelasting heeft (typisch bij turbine-inlaten, compressoraansluitingen of reactorleidingen), gebruik dan een constante veerondersteuning. Stuur ons uw stress-isometrie- of verplaatsingsgegevens en wij adviseren u het juiste model – zonder kosten.

Vraag 2: Welke laadcapaciteiten en rijbereiken kunt u leveren?

Voor variabele veersteunen omvat ons standaardassortiment enkele honderden kilogrammen tot ruim 20 ton per eenheid. Constante veersteunen kunnen voor dikwandige lijnen veel verder gaan dan 30 ton. Slag: doorgaans 0–150 mm voor variabele eenheden, en tot 300 mm of meer voor constante typen. Aangepaste rijbereiken en belastingsinstellingen zijn voor ons routine.

Vraag 3: Hoe lang duurt de levering?

Voorraad en halffabrikaten: 20–25 dagen. Volledig op maat gemaakte bestellingen: 30-40 dagen. Als uw project een strak schema heeft, neem dan vroeg contact op met ons verkoopteam. Vaak kunnen we de productiemomenten herschikken om kritische deadlines te halen.

Vraag 4: Hoe verpakken jullie deze voor export?

Kleinere eenheden gaan in gegaste houten kisten. Grotere assemblages worden met waterdichte omhulsels op stalen pallets of gelaste frames vastgeschroefd. We verzenden regelmatig naar havens in het Midden-Oosten, Zuidoost-Azië, Europa en Zuid-Amerika. We hebben de afgelopen drie jaar geen enkele claim voor transportschade gehad.

Vraag 5: Kunt u ons projectreferenties laten zien?

Ja. We hebben veersteunen en complete pijphangerpakketten geleverd voor gecombineerde energiecentrales in het Midden-Oosten, nikkelverwerkingsfaciliteiten in Indonesië, chemische fabrieken in Brazilië en conventionele eilandleidingen in Chinese kernprojecten. Contacteer ons voor een referentielijst passend bij uw sector.

Testen vóór verzending

Elke veersteun die onze fabriek in Yangzhou verlaat, ondergaat deze controles:

Visuele en dimensionale inspectie

Veervrije hoogte- en stijfheidsbemonstering

Pre-compressie- en hersteltest bij volledige belasting

Kalibratie van de reisweegschaal

Verificatie van belasting versus verplaatsingscurve

We voegen een testrapport en materiaalcertificaten toe in de verzendenvelop. Getuigeninspectie door derden door SGS, BV of TÜV is beschikbaar als uw contract dit vereist.

Maatwerk is hier de norm

Ongeveer de helft van onze bestellingen begint met een klanttekening of een reeks ontwerpvoorwaarden, en niet met een standaard onderdeelnummer. Om een ​​offerte te krijgen, hoeft u ons alleen maar het volgende te vertellen:

Montagetype: bovenste hanger of basissteun

Warme belasting en koude belasting

Verwachte leidingbeweging (omhoog of omlaag)

Aansluitgegevens of uw eigen tekening

Hoeveelheid

Wij zorgen voor de rest: speciale coatings, roestvrijstalen hardware, hittebestendig veermateriaal, niet-standaard behuizingsafmetingen, alles.

De manier waarop wij het zien

Lenteondersteuning is geen rocket science, maar ze moeten wel goed worden gedaan. Een goed gebouwd veersamenstel zal 15 tot 20 jaar stil blijven staan. Een slechte las verschijnt binnen enkele maanden als een gescheurde las of een doorhangende lijn. Bij Tianshun bouwen we deze alsof we ze in onze eigen fabriek stoppen. Dat betekent dat er geen materiaaltekorten zijn, dat er geen toetsen worden overgeslagen en dat er geen last-minute verrassingen zijn bij de bezorging.

Als uw volgende project veersteunen, veerhangers, constante veersteunen of voorgeïsoleerde pijpschoenen nodig heeft, stuur ons dan uw wensen. Wij bieden u een eerlijke fabrieksprijs en een technisch voorstel dat ook daadwerkelijk zinvol is. U bent ook van harte welkom om onze fabriek in Yangzhou te bezoeken. Laat het ons weten wanneer.
