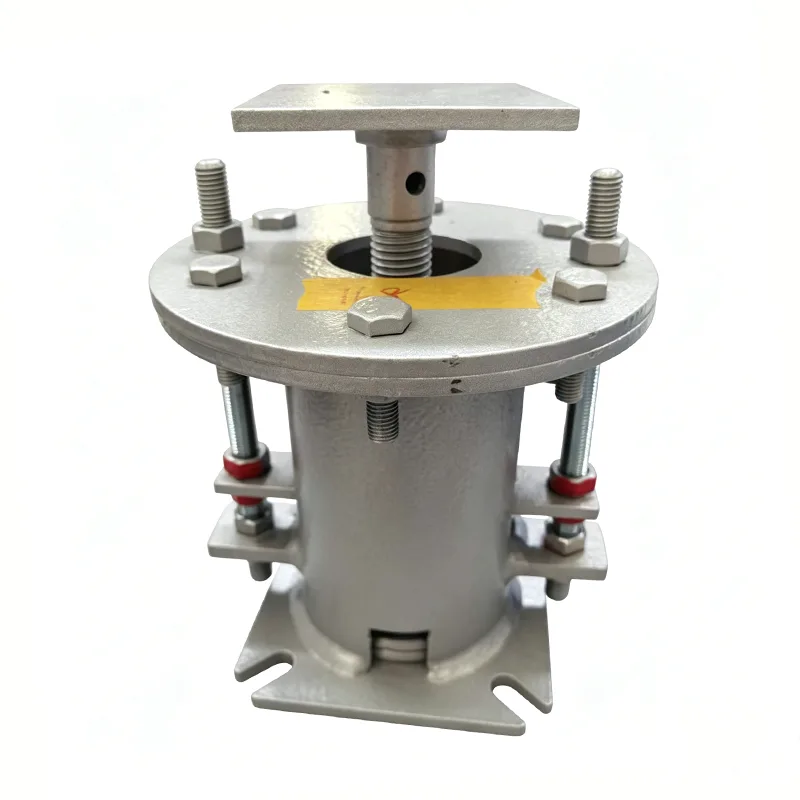

Veerhangersteunen zijn cruciale ondersteunende componenten in leidingsystemen, ontworpen om het gewicht van de buis te dragen en thermische verplaatsing en trillingen te absorberen. Ze vertrouwen op de elastische vervorming van veren en compenseren de beweging van de pijpen die wordt veroorzaakt door temperatuurveranderingen. Bovendien beperken ze overmatige trillingen, waardoor een veilige en stabiele werking van het gehele leidingsysteem wordt gegarandeerd. Onze veerhangers, vervaardigd door Yangzhou Tianshun Piping, zijn ontworpen en geproduceerd in strikte overeenstemming met internationale normen om te voldoen aan de vereisten voor leidingondersteuning voor uiteenlopende werkomstandigheden.
Standaard veerhangersteunen bestaan uit de volgende hoofdonderdelen:
▶ Veerconstructie: gemaakt van hoogwaardig verenstaal, onderworpen aan strenge hittebehandeling en belastingtests.
▶ Behuizing: gelaste structuur van koolstofstaal met corrosiewerende oppervlaktebehandeling.
▶ Instelschroef: wordt gebruikt om de belasting en hoogte aan te passen tijdens de installatie.
▶ Verbindingsaccessoires: inclusief hijsogen, ophangstangen en moeren, beschikbaar voor selectie op basis van de vereisten ter plaatse.
▶ Verplaatsingsindicator: geeft duidelijk de daadwerkelijke leidingverplaatsing weer voor eenvoudige installatie en onderhoud.
▶ Breed belastingsbereik: belastingswaarden van 10N tot 100.000N, geschikt voor de meeste industriële leidingtoepassingen.
▶ Superieure verplaatsingscompensatie: maximale verplaatsing tot 200 mm, waardoor het uitzetten en inkrimpen van de pijp door temperatuurschommelingen effectief wordt geabsorbeerd.
▶ Compacte structuur: ruimtebesparend ontwerp voor installatie in smalle buisgalerijen.
▶ Gemakkelijke installatie en afstelling: Uitgerust met speciale afstelmechanismen voor nauwkeurige belastingafstemming, zelfs tijdens leidinggebruik.
▶ Lange levensduur: alle belangrijke componenten zijn gemaakt van hoogwaardige materialen en ondergaan strenge kwaliteitsinspecties.
|
Vergelijkingsitems |
Conventionele stijve hangers |
Ondersteuning van veerhanger |
|
Verplaatsingscompensatie |
Geen; gevoelig voor concentratie van leidingspanning |
Absorbeert thermische verplaatsing en vermindert leidingspanning |
|
Trillingsabsorptie |
Arm; trillingen worden gemakkelijk overgedragen op bouwconstructies |
Uitstekend; isoleert effectief pijptrillingen |
|
Belastingverdeling |
Ongelijk; waarschijnlijk lokale overbelasting veroorzaken |
Verdeelt de belasting gelijkmatig om leidingen en apparatuur te beschermen |
|
Installatie moeilijkheidsgraad |
Hoog; vereist nauwkeurige hoogteaanpassing |
Laag; flexibele aanpassing ter plaatse mogelijk |
|
Onderhoudskosten |
Hoog; kwetsbaar voor schade en frequente vervanging |
Laag; robuuste structuur met lange onderhoudsintervallen |
|
Parameter |
Bereik / Specificatie |
|
Werklast |
10N - 100.000N |
|
Beoordeelde verplaatsing |
50 mm, 80 mm, 120 mm, 150 mm, 200 mm |
|
Bedrijfstemperatuur |
-20℃ ~ +450℃ |
|
Lente materiaal |
60Si2MnA, 50CrVA |
|
Behuizingsmateriaal |
Q235B, Q345B |
|
Oppervlaktebehandeling |
Epoxy zinkrijke primer + aflak, thermisch verzinken |
|
Toepasselijke normen |
ANSI/HG 20644, GB/T 17116, DIN 2545 |
Veerhangersteunen worden veel gebruikt in industriële sectoren met strenge eisen op het gebied van buisverplaatsing en trillingen:
▶ Stoom- en waterleidingsystemen voor thermische energiecentrales en kerncentrales
▶ Procesleidingen voor petrochemische fabrieken
▶ Cryogene pijpleidingen bij LNG- en LPG-ontvangstterminals
▶ Oven- en kolomleidingen in olieraffinaderijen
▶ Stadsnetwerken voor centrale verwarmingsleidingen
▶ Sanitaire leidingen voor de farmaceutische en voedselverwerkende industrie
Wij beschikken over geavanceerde productielijnen en complete testapparatuur voor veerhangers. Alle producten ondergaan strenge kwaliteitscontroleprocedures:
1. Inspectie van inkomende grondstoffen: analyse van de chemische samenstelling en testen van mechanische eigenschappen voor verenstaal, stalen platen en andere grondstoffen.
2. Vervaardiging en testen van veren: 100% belastingtests en compressietests voor elke veer.
3.Montage-inspectie: dimensionale controle en belastingkalibratie voor voltooide assemblages.
4. Bemonsteringsinspectie vóór levering: willekeurige inspectie in overeenstemming met nationale normen om een consistente productkwaliteit te garanderen.
Naast standaardproducten bieden wij oplossingen op maat op basis van de specifieke eisen van de klant:
▶ Aangepast ontwerp voor veerhangers met speciale belasting- en verplaatsingsvereisten
▶ Materiaalselectie voor extreme werkomstandigheden, zoals hoge temperaturen, lage temperaturen en corrosieve omgevingen
▶ Aangepaste, niet-standaard verbindingstypen en installatieafmetingen
▶ Ondersteuning van pijpspanningsanalyses en hangerselectiediensten
