Lenteondersteuning van chemische fabriek

Pijpleidingsystemen in chemische fabrieken werken onder zware omstandigheden met corrosieve media, afwisselend hoge en lage temperaturen, ontvlambare en explosieve atmosferen en strenge veiligheidseisen. Conventionele veersteunen zijn onder zulke zware werkomstandigheden gevoelig voor corrosie, vermoeidheidsbreuken en prestatievermindering, wat kan leiden tot lekkage van pijpleidingen, schade aan apparatuur en zelfs veiligheidsongevallen. De Chemical Plant Spring Support is speciaal ontwikkeld voor deze veeleisende bedrijfsomstandigheden en is een speciaal ondersteuningsproduct dat langdurig stabiel kan functioneren in complexe chemische omgevingen.

Deze afbeelding toont de prestatiecurve van de lastverplaatsing van een variabele veersteun/hanger, inclusief de belangrijkste parameters van belasting en verplaatsing om de lastdragende nauwkeurigheid en operationele betrouwbaarheid van het product te verifiëren.

Elke eenheid wordt voorafgaand aan verzending onderworpen aan een belastingkalibratie en prestatietests. De afwijking van de instelbelasting wordt binnen ±5% geregeld, in overeenstemming met de internationale norm ANSI/MSS-SP-58-2018 en NB/T47039-2013.

Producten voldoen aan de technische eisen voor elektriciteits-, petrochemische en andere industriële leidingsystemen. Volgens MSS-SP-58-2018 mag de maximaal toegestane belastingvariabiliteit voor variabele veereenheden niet groter zijn dan 25% van de warme bedrijfsbelasting binnen de volledige werkweg.

Last-verplaatsingscurve verkregen uit de typetest van een constante veersteun/hanger. De horizontale as staat voor verplaatsing, terwijl de verticale as belasting vertegenwoordigt. De curve blijft ongeveer horizontaal over de volledige werkweg, wat aantoont dat de ondersteunende kracht in wezen constant blijft wanneer de leiding doorbuigt als gevolg van thermische uitzetting en krimp.

Deze typetest verifieert de belastingconstante, de volledige bewegingsstabiliteit en de operationele betrouwbaarheid van constante veereenheden. Alle productie-eenheden worden vóór verzending onderworpen aan een belastingkalibratie, waarbij de belastingafwijking binnen ±6% wordt gecontroleerd in overeenstemming met ANSI/MSS‑SP‑58‑2018 en NB/T47038‑2013.

Deze producten zijn toepasbaar op industriële leidingsystemen met een grote thermische verplaatsing, inclusief hoofdstoomleidingen en andere hogetemperatuur- en hogedrukleidingen.

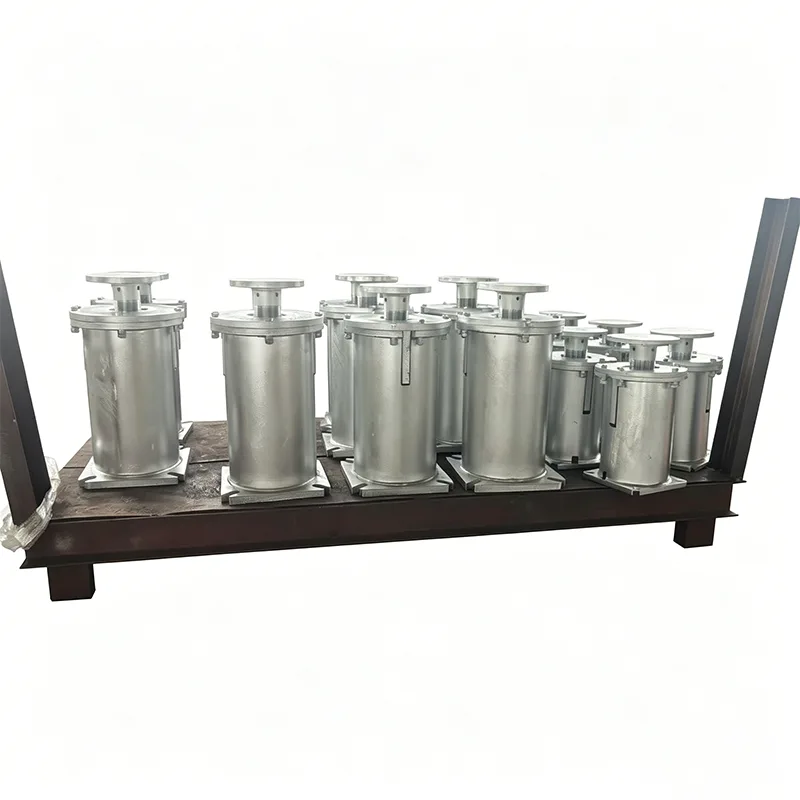

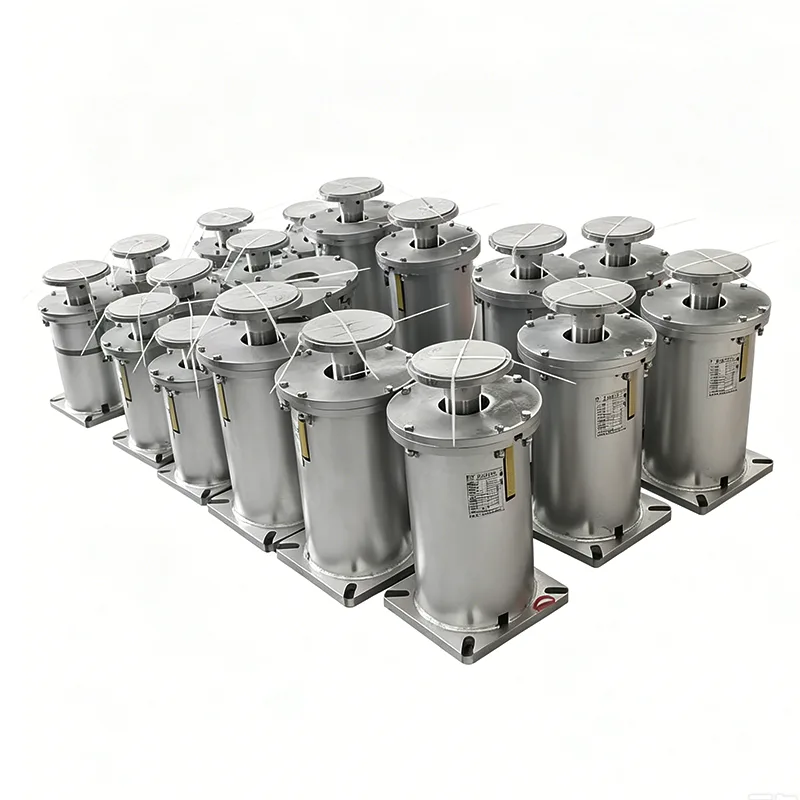

De Chemical Plant Spring Support is een op maat gemaakte elastische leidingondersteuning, exclusief ontworpen voor de chemische industrie. Het draagt ​​voornamelijk het eigen gewicht van de pijpleiding, compenseert verplaatsingen veroorzaakt door thermische uitzetting en krimp, en isoleert trillingen die worden overgedragen door procesapparatuur.

Met 14 jaar ervaring in het ontwerp en de productie van ondersteunende systemen voor chemische buizen heeft Yangzhou Tianshun Pipeline producten geleverd aan meer dan 200 chemische projecten over de hele wereld, waaronder grootschalige raffinage- en chemische integratiebases, fijne chemische parken en farmaceutische fabrieken.

Gerichte ontwerpkenmerken

▶  Uitstekende corrosiebestendigheid: gebruikt speciale materialen en meerlaagse anticorrosiebehandelingen om erosie door zuren, logen, zouten en andere corrosieve media te weerstaan.

▶  Explosieveilige structuur: alle componenten voldoen aan chemische explosieveilige normen zonder risico op vonkvorming.

▶  Superieure afdichtingsprestaties: Uitgerust met een volledig gesloten beschermende behuizing om te voorkomen dat corrosieve gassen en vloeistoffen de veerconstructie binnendringen.

▶  Breed temperatuuraanpassingsvermogen: Werkt betrouwbaar binnen een uitgebreid temperatuurbereik van -196℃ tot +550℃.

▶  Hoge belastingsnauwkeurigheid: nauwkeurig gekalibreerd vóór levering, waarbij de belastingsafwijking binnen ±5% wordt gecontroleerd.

▶  Onderhoudsvrij ontwerp: De eenvoudige en stevige structuur vereist onder normale werkomstandigheden geen regelmatig onderhoud.

Prestatievergelijking met conventionele veersteunen

Standaard technische parameters

Typische toepassingsscenario's

De Chemical Plant Spring Support wordt breed toegepast op diverse pijpleidingsystemen in chemische installaties:

Pijpleidingen voor het transporteren van zuren, logen, zouten en andere corrosieve media

Procespijpleidingen voor hoge temperaturen en hoge druk

Cryogene vloeistofpijpleidingen (vloeibare zuurstof, vloeibare stikstof, vloeibare ammoniak)

Pijpleidingen voor brandbare en explosieve media (benzine, diesel, aardgas)

Verbindingsleidingen voor reactoren, warmtewisselaars, torens en andere procesapparatuur

Pijpleidingen voor rioolwaterzuivering en afvalgasbehandeling

Productie en kwaliteitscontrole

We hebben speciale productielijnen gebouwd voor producten van chemische kwaliteit. Alle veersteunen van chemische fabrieken worden vervaardigd in strikte overeenstemming met de hoogste normen van de chemische industrie:

Alle producten ondergaan vóór verzending uitgebreide interne tests.

Interne testen omvatten: dimensionale en visuele inspectie, PMI (Positive Material Identification), hardheidstesten, MT/PT niet-destructieve testen (waar van toepassing), testen van veerbelasting (met belasting-verplaatsingscurven) en meting van de laagdikte.

Er worden fabriekstestrapporten (FTR) en materiaaltestrapporten (MTR) verstrekt.

Interne tests vormen geen tests door derden die zijn geaccrediteerd door ILAC. Testen door derden of laboratoriumtests zijn beschikbaar als een afzonderlijke, optionele service.

Optionele inspectiediensten van derden (apart vermeld):

1. Materiaaltesten: analyse van de chemische samenstelling, trekproeven, Charpy-impacttesten bij lage temperatuur en hardheidstesten.

2. NDT bij lassen: testen van magnetische deeltjes (MT), testen van vloeistofpenetranten (PT), ultrasoon testen (UT) en radiografisch testen (RT).

3. Testen van veerbelastingprestaties, inclusief belasting-verplaatsingscurven.

4. Inspectie van thermisch verzinken/epoxycoating tegen corrosie.

5. Testen met getuigen, fabriekstoezicht en inspectie vóór verzending (PSI).

Onze productladingsnauwkeurigheid, testnormen en documentatiesystemen worden vergeleken met het internationale leidingondersteuningssysteem LISEGA. In tegenstelling tot standaard binnenlandse fabrikanten die alleen het product zelf leveren, bieden wij bij elke veereenheid een belasting-verplaatsingscurve; we faciliteren ook SGS-tests en getuige-inspecties door derden, en ondersteunen documentbeoordelingen door PE/CPE-ingenieurs voor buitenlandse projecten.

Maatwerk- en ondersteunende diensten

▶  Speciale materiaalaanpassing: producten gemaakt van Hastelloy, Monel en andere speciale legeringen zijn beschikbaar.

▶  Niet-standaard ontwerp: op maat gemaakte producten ontwikkeld volgens klanttekeningen en feitelijke werkomstandigheden.

▶  Systeemoplossingen: geïntegreerd ontwerp en volledige levering van complete leidingondersteuningssystemen voor chemische fabrieken.

▶  Technische service ter plaatse: Er kunnen professionele technici worden uitgezonden voor installatiebegeleiding en inbedrijfstelling ter plaatse.

▶ 12 maanden garantie: defecte producten worden binnen de garantieperiode gratis gerepareerd of vervangen.

Voor meer details over de Chemical Plant Spring Support en professioneel selectieadvies kunt u contact opnemen met ons technisch team.
