Artikelsamenvatting:Een betrouwbaar ondersteuningssysteem is essentieel voor industriële pijpleidingen die worden blootgesteld aan thermische uitzetting, krimp, trillingen en veranderende bedrijfsbelastingen. AVariabele veerondersteuning voor pijpleidingenzorgt voor gecontroleerde verticale beweging terwijl de pijpleiding continu wordt ondersteund. Met professionele productie-ervaring,Tianshunlevert gestandaardiseerde en op maat gemaakte variabele veerondersteuningsoplossingen voor energiecentrales, petrochemische faciliteiten, olie- en gassystemen, chemische fabrieken, waterzuiveringsprojecten en andere veeleisende industriële toepassingen.
Inhoudsopgave
- Wat is een variabele veerondersteuning voor pijpleidingen?
- Waarom is variabele veerondersteuning nodig in industriële pijpleidingen?
- Hoe werkt een variabele veerondersteuning?
- Wat zijn de belangrijkste technische specificaties?
- Wat zijn de belangrijkste componenten?
- Wat zijn de belangrijkste voordelen?
- Waar wordt variabele veerondersteuning gebruikt?
- Hoe selecteert u de juiste variabele veerondersteuning?
- Hoe beïnvloedt de productiekwaliteit de prestaties?
- Hoe verhoudt het zich tot andere pijpsteunen?
- Veelgestelde vragen
Wat is een variabele veerondersteuning voor pijpleidingen?

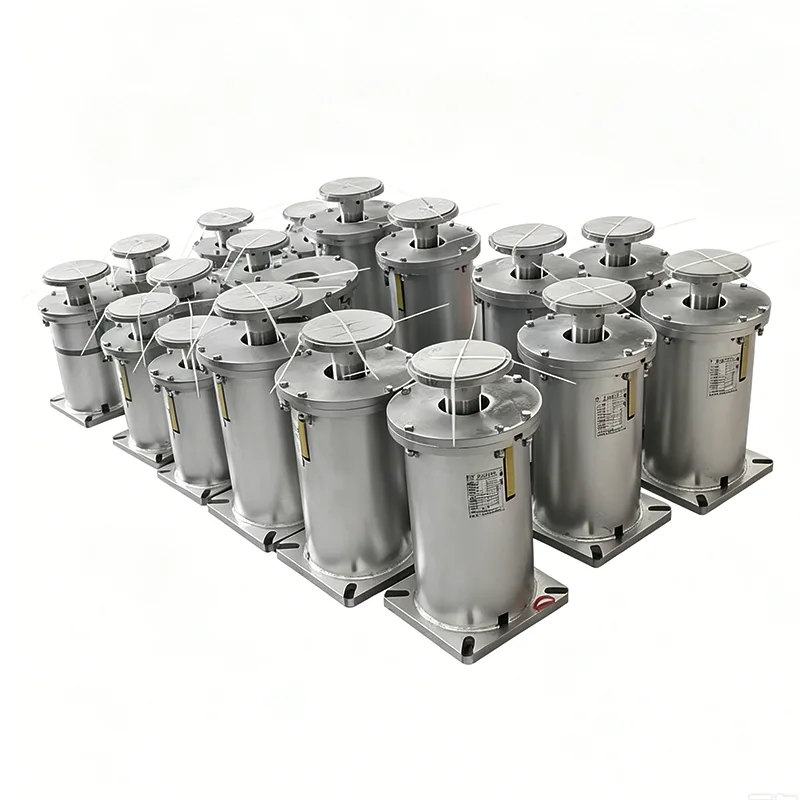

A Variabele veerondersteuning voor pijpleidingenis een elastische mechanische ondersteuning die is ontworpen om pijpleidingbelastingen te dragen en tegelijkertijd gecontroleerde verticale beweging mogelijk te maken. In tegenstelling tot een stijve steun, die de beweging beperkt, gebruikt een variabele veersteun de afbuigeigenschappen van een veer om veranderingen in de positie van de pijpleiding op te vangen.
Industriële leidingen kunnen aanzienlijk bewegen als de bedrijfstemperatuur verandert. Stoomleidingen, voedingswatersystemen, procesleidingen, condensaatleidingen en andere hogetemperatuursystemen kunnen tijdens bedrijf uitzetten en na uitschakeling inkrimpen. Als deze beweging niet goed wordt beheerd, kunnen er buitensporige krachten worden overgebracht op leidingen, kleppen, flenzen, spuitmonden van apparatuur en structurele verbindingen.
Een goed geselecteerde veerondersteuning helpt deze krachten te verdelen terwijl een voorspelbare ondersteunende belasting behouden blijft. Het productassortiment van Tianshun omvat standaard- en op maat gemaakte configuraties die zijn ontworpen voor verschillende laadvermogens, verplaatsingsvereisten, installatieomstandigheden en industriële omgevingen.
Waarom is variabele veerondersteuning nodig in industriële pijpleidingen?
Ondersteuning van pijpleidingen is niet simpelweg een kwestie van het op zijn plaats houden van een pijp. Een goed ontworpen ondersteuningssysteem moet rekening houden met gewicht, thermische beweging, trillingen en bedrijfsomstandigheden zonder overmatige secundaire spanning te creëren.
Variabele veersteunen zijn met name nuttig wanneer een pijpleiding verticale verplaatsingscompensatie nodig heeft, maar niet de extreem lage belastingsvariatie vereist die gepaard gaat met een constante veersteun.
- Compensatie voor thermische uitzetting:Maakt gecontroleerde verticale beweging mogelijk als de temperatuur van de pijpleiding verandert.
- Belastingverdeling:Biedt continue ondersteuning voor pijpleidingen en bijbehorende componenten.
- Stressreductie:Helpt overmatige krachten te verminderen die worden overgedragen op aangesloten apparatuur.
- Trillingsbeheer:Biedt een elastisch ondersteuningsmechanisme voor het bedienen van leidingsystemen.
- Bescherming van apparatuur:Helpt het risico van overmatige belasting op gevoelige verbindingspunten te verminderen.
- Flexibiliteit bij installatie:Afhankelijk van de projectvereisten kunnen verschillende configuraties worden geselecteerd.
Voor technische projecten moet de ondersteuning altijd worden geselecteerd op basis van het feitelijke pijpleidinggewicht, beweging, bedrijfstemperatuur, installatiepositie en structurele omstandigheden, in plaats van eenvoudigweg een ondersteuning te kiezen op basis van de buisdiameter.
Hoe werkt een variabele veerondersteuning?
Het werkingsprincipe van een variabele veerondersteuning is gebaseerd op de relatie tussen veerdoorbuiging en uitgeoefende belasting. Praktisch gezien genereert de veer een ondersteunende kracht die verandert naarmate de pijpleiding verticaal beweegt.
Wanneer de pijpleiding naar beneden beweegt, wordt de veer verder samengedrukt en neemt de steunkracht toe. Wanneer de pijpleiding omhoog beweegt, neemt de veercompressie af en neemt de steunkracht dienovereenkomstig af. Door deze gecontroleerde verandering kan de steun de beweging van de pijpleiding volgen terwijl hij de lading blijft dragen.
Het verschil tussen koude belasting en warme belasting is daarom een belangrijke overweging bij het technisch ontwerp. De steun moet correct worden gekalibreerd, zodat de bedrijfstoestand ervan binnen de toegestane belastingsvariatie en het toegestane bewegingsbereik blijft.
Voor toepassingen waarbij de verticale verplaatsing gematigd is en een bepaalde mate van belastingsvariatie acceptabel is, kan een variabele veerondersteuning een effectief evenwicht bieden tussen prestaties, structurele eenvoud, installatiegemak en kosten.
Wat zijn de belangrijkste technische specificaties?
Verschillende pijpleidingprojecten vereisen verschillende veercapaciteiten en bewegingsbereiken. Volgens de productinformatie van Tianshun kunnen variabele veerondersteuningsconfiguraties een breed scala aan industriële bedrijfsomstandigheden dekken.
| Specificatie | Typisch bereik/optie | Technische betekenis |
|---|---|---|
| Ondersteuningstype | Type A, B, C, D, E, F, G | Biedt configuratieflexibiliteit voor verschillende installatieomstandigheden |
| Lente maat | Nee. 0–Nee. 22 | Maakt selectie mogelijk op basis van het vereiste laadvermogen |
| Reisbereik | 30, 60, 90, 120, 180 mm | Past bij verschillende verticale pijplijnbewegingen |
| Bedrijfsbelasting | 0,2–400 kN | Ondersteunt pijpleidingen met verschillende bedrijfsbelastingen |
| Bewegingsrichting | Naar boven/naar beneden | Geschikt voor verticale thermische verplaatsing |
| Laadvariabiliteit | ≤25% standaard | Controleert de variatie van de ondersteunende kracht tijdens beweging |
| Behuizingsmateriaal | Koolstofstaal Q235/Q355 | Biedt structurele sterkte en duurzaamheid |
| Oppervlaktebehandeling | Thermisch verzinkt / geverfd | Helpt de ondersteuning aan te passen aan verschillende omgevingsomstandigheden |
Deze waarden moeten worden behandeld als productselectiereferenties en niet als universele ontwerplimieten. De definitieve specificaties moeten worden bevestigd volgens de feitelijke technische omstandigheden en de technische documentatie van de fabrikant.
Wat zijn de belangrijkste componenten?
Een variabele veerondersteuning bestaat uit meerdere op elkaar afgestemde componenten. Elk onderdeel draagt bij aan het draagvermogen, de stabiliteit van de installatie, het operationele zicht of de bescherming van het milieu.
- Spiraalveer:Het primaire elastische onderdeel, vervaardigd uit verenstaal en verwerkt om stabiele mechanische prestaties te bereiken.
- Bovenste en onderste verbindingsplaten:Verbind de steun met de pijpleidingstructuur en de ondersteunende structuur.
- Beladingsindicator:Helpt bij het identificeren van veerbelasting en verplaatsingsomstandigheden tijdens installatie en gebruik.
- Vergrendelingsmechanisme:Beveiligt de veerconstructie tijdens transport, installatie en inbedrijfstelling.
- Beschermende behuizing:Helpt de veer te beschermen tegen stof, vocht, regenwater en corrosieve blootstelling aan het milieu.
De combinatie van deze componenten maakt het systeem geschikt voor langdurig industrieel gebruik waarbij stabiele ondersteuningsprestaties belangrijk zijn.
Wat zijn de belangrijkste voordelen?
Het kiezen van de juiste veerondersteuning kan aanzienlijk bijdragen aan de betrouwbaarheid van een leidingsysteem. Vergeleken met conventionele stijve steunen bieden variabele veerontwerpen extra bewegingsmogelijkheden, terwijl ze relatief eenvoudig te installeren en te onderhouden zijn.
Gecontroleerde belastingvariatie
Een goed ontworpen variabele veersteun beperkt de verandering in steunkracht terwijl de pijpleiding beweegt. De standaardproductinformatie van Tianshun specificeert een belastingvariabiliteit tot 25%.
Meerdere laad- en reisopties
Verschillende veergroottes en veerwegbereiken maken het gemakkelijker om de ondersteuning aan te passen aan specifieke pijpleidingbewegingen en belastingsvereisten.
Kalibratie vóór laden
Veersteunen kunnen vooraf worden aangepast aan de gespecificeerde projectvereisten, waardoor de installatie en inbedrijfstelling op de bouwplaats worden vereenvoudigd.
Aanpasbare constructie
Er kunnen verschillende configuraties en materialen worden geselecteerd voor verschillende installatieomgevingen, ruimtebeperkingen en serviceomstandigheden.
Onderhoudsgemak
De modulaire constructie kan de vervanging en het onderhoud van componenten vereenvoudigen wanneer onderhoud nodig is tijdens de levenscyclus van de apparatuur.
Waar wordt variabele veerondersteuning gebruikt?
De technologie is geschikt voor industriële leidingsystemen waarbij verticale beweging optreedt als gevolg van temperatuurschommelingen, bedrijfsomstandigheden of trillingen van apparatuur.
- Stoompijpleidingen van thermische elektriciteitscentrales
- Voedingswater- en condensaatleidingen
- Petrochemische procespijpleidingen
- Warmtewisselaar die pijpleidingen verbindt
- Olie- en gascompressiestations
- Klepkamers van aardgaspijpleidingen
- Stadsverwarmingsnetwerken
- Water- en afvalwaterzuiveringsinstallaties
- Leidingen voor schepen en offshore-platforms
- Chemische en farmaceutische verwerkingssystemen
In energieopwekkings- en petrochemische installaties kunnen pijpleidingen bijvoorbeeld herhaaldelijke verwarmings- en koelcycli ondergaan. Een correct geselecteerde variabele veerondersteuning kan de resulterende verticale verplaatsing opvangen en tegelijkertijd de beoogde spanningsverdeling door het leidingsysteem helpen behouden.
Hoe selecteert u de juiste variabele veerondersteuning?
De juiste selectie is een van de belangrijkste stappen in de veerondersteuningstechniek. De ondersteuning moet worden geselecteerd op basis van de werkelijke bedrijfsomstandigheden en niet alleen op basis van de nominale leidingmaat.
- Bepaal de bedrijfsbelasting:Bereken het pijpleidinggewicht, de isolatie, kleppen, fittingen, vloeistofgewicht en andere ondersteunde componenten.
- Identificeer verticale beweging:Bepaal de verwachte opwaartse of neerwaartse verplaatsing tussen koude en bedrijfsomstandigheden.
- Controleer de belastingsvariatie:Bepaal of de toegestane belastingsvariatie geschikt is voor de aangesloten apparatuur en het leidingspanningsontwerp.
- Evalueer de installatieruimte:Selecteer een geschikte configuratie op basis van de beschikbare structurele en onderhoudsruimte.
- Houd rekening met omgevingsomstandigheden:Selecteer de juiste behuizing en oppervlaktebehandeling voor vocht, corrosie, temperatuur en blootstelling aan buitenomstandigheden.
- Bevestig de installatierichting:Controleer of de steun een opwaartse of neerwaartse beweging moet kunnen opvangen.
- Technische normen beoordelen:Zorg ervoor dat de geselecteerde ondersteuning compatibel is met de toepasselijke projectspecificaties en ontwerpvereisten voor de leidingen.
Voor complexe projecten kunnen ingenieurs de pijpleidingbelasting, bedrijfstemperatuur, verwachte verplaatsing, installatieruimte en andere belangrijke parameters aan de leverancier doorgeven. De fabrikant kan dan een geschikt model en configuratie aanbevelen.
Hoe beïnvloedt de productiekwaliteit de prestaties?
De prestaties van de veerondersteuning zijn sterk afhankelijk van de consistentie van de veer, de maatnauwkeurigheid, de kalibratie van de belasting, de materiaalkwaliteit en de eindmontage. De productiekwaliteit houdt daarom rechtstreeks verband met de betrouwbaarheid van pijpleidingen op de lange termijn.
Tianshun rapporteert een volledige kwaliteitscontrolebenadering, waaronder de inspectie van grondstoffen, de productie van CNC-veren, het testen van de veerprestaties, de inspectie van de voltooide assemblage en de laatste inspectie vóór levering. De productiefaciliteiten omvatten CNC-veerwikkelmachines, veertestapparatuur, spectrometers en niet-destructieve testinstrumenten.
Volgens de productinformatie ondergaat elke veer meerdere compressie- en belastingstests om stabiele prestaties te verifiëren vóór montage. Het kwaliteitsmanagementsysteem van het bedrijf is ISO 9001:2015 gecertificeerd, terwijl wordt verklaard dat de producten voldoen aan internationale normen, waaronder CE- en API-vereisten.
Deze kwaliteitscontrolemaatregelen zijn vooral belangrijk voor industriële projecten waarbij veersteunen vele jaren in dienst kunnen blijven onder herhaalde thermische cycli.
Hoe verhoudt het zich tot andere pijpsteunen?
| Vergelijkingsfactor | Variabele veerondersteuning | Stijve pijpsteun | Constante veerondersteuning |
|---|---|---|---|
| Verticale beweging | Compenseert gematigde bewegingen | Zeer beperkt | Geschikt voor grotere bewegingen |
| Variatie laden | Typisch ≤25% | Verandert sterk bij verplaatsing | Meestal veel lager |
| Structurele complexiteit | Medium | Laag | Hoog |
| Installatie | Relatief eenvoudig | Eenvoudig | Veeleisender |
| Kostenniveau | Medium | Laag | Hoog |
| Typische toepassing | Algemene thermische verplaatsing | Weinig of geen beweging | Grote bewegingen of zeer lastgevoelige systemen |
Deze vergelijking laat zien waarom er geen universele “beste” leidingondersteuning bestaat. Een variabele veerondersteuning is vooral aantrekkelijk wanneer de pijpleiding een gematigde verticale verplaatsing ervaart en een gecontroleerde verandering in de ondersteuningsbelasting acceptabel is.
Veelgestelde vragen
1. Wat is de belangrijkste functie van een variabele veerondersteuning voor pijpleidingen?
De belangrijkste functie ervan is het ondersteunen van het gewicht van een pijpleiding en tegelijkertijd gecontroleerde verticale beweging mogelijk te maken die wordt veroorzaakt door thermische uitzetting, krimp of veranderende bedrijfsomstandigheden.
2. Wat is het verschil tussen een variabele veerondersteuning en een constante veerondersteuning?
Een variabele veersteun verandert zijn steunkracht naarmate de veer uitwijkt. Een constante veerondersteuning is ontworpen om een veel consistentere ondersteunende kracht te behouden over het gehele gespecificeerde bewegingsbereik. Variabele veersteunen zijn over het algemeen geschikt als gematigde belastingsvariaties acceptabel zijn.
3. Welke informatie is vereist voor de selectie van veerondersteuningen?
Belangrijke parameters zijn onder meer bedrijfsbelasting, koude belasting, warme belasting, verticale verplaatsing, bewegingsrichting, bedrijfstemperatuur, installatieruimte, leidingconfiguratie en omgevingscondities.
4. Welke reisbereiken zijn er beschikbaar?
Typische productopties zijn onder meer een veerweg van 30 mm, 60 mm, 90 mm, 120 mm en 180 mm. De juiste verplaatsing moet worden geselecteerd op basis van de daadwerkelijk berekende pijpleidingbeweging.
5. Kunnen variabele veersteunen op maat worden gemaakt?
Ja. Er kunnen op maat gemaakte oplossingen worden ontwikkeld voor speciale belastingsvereisten, verplaatsingsomstandigheden, beperkte installatieruimtes, materialen, oppervlaktebehandelingen en andere projectspecifieke vereisten.
6. Hoe kan ik bepalen of ik een variabele of constante veerondersteuning nodig heb?
De beslissing moet gebaseerd zijn op de beweging van de pijpleiding, de toegestane variatie in ondersteunende belasting, de gevoeligheid van aangesloten apparatuur, spanningsanalyse en projectspecificaties. Voor kritische leidingsystemen moet de selectie worden bevestigd door middel van technische berekeningen en professionele technische beoordeling.
Conclusie
Een goed ontworpen ondersteuningssysteem is van fundamenteel belang voor de veilige en betrouwbare werking van industriële leidingen. Door elastische lastondersteuning te combineren met gecontroleerde verticale beweging, kunnen aVariabele veerondersteuning voor pijpleidingenkan helpen bij het beheersen van thermische verplaatsing, het verdelen van pijpleidingbelastingen, het verminderen van overmatige spanning en het beschermen van aangesloten apparatuur. Voor projecten die standaard- of maatwerkoplossingen vereisen, biedt Tianshun variabele veersteunen met meerdere laad- en verplaatsingsconfiguraties, productiekwaliteitscontrole, technische selectiehulp en after-salesondersteuning. Als u een nieuw pijplijnproject plant of een bestaand ondersteuningssysteem upgradet,neem contact met ons opmet uw belasting-, verplaatsings-, temperatuur- en installatievereisten om een geschikte variabele veerondersteuningsoplossing voor uw toepassing te bespreken.
