Variabele veerondersteuning voor pijpleidingenis een essentieel onderdeel voor industriële leidingsystemen die verticale beweging ervaren als gevolg van thermische uitzetting, krimp, trillingen of veranderende bedrijfsomstandigheden.Tianshunproduceert gestandaardiseerde en op maat gemaakte veerondersteuningsoplossingen die zijn ontworpen om de belasting van pijpleidingen in evenwicht te brengen, gecontroleerde verplaatsing mogelijk te maken en aangesloten apparatuur te helpen beschermen in veeleisende toepassingen zoals energiecentrales, petrochemische faciliteiten, olie- en gassystemen en waterzuiveringsprojecten.
Een goed ontworpen leidingondersteuningssysteem moet meer doen dan alleen het statische gewicht van een pijpleiding dragen. Industriële leidingen kunnen bewegen als de temperatuur en de bedrijfsomstandigheden veranderen, waardoor extra krachten ontstaan op steunen, spuitmonden van apparatuur, kleppen, flenzen en structurele verbindingen. Een variabele veerondersteuning voor pijpleidingen maakt gebruik van de elastische eigenschappen van een veer om continue ondersteuning te bieden en tegelijkertijd gecontroleerde verticale beweging mogelijk te maken. Dit artikel legt het werkingsprincipe, de belangrijkste componenten, technische specificaties, toepassingen, selectiefactoren en productieoverwegingen uit, waardoor ingenieurs en industriële kopers begrijpen wanneer variabele veerondersteuning een geschikte oplossing is.
Inhoudsopgave
- Wat is een variabele veerondersteuning voor pijpleidingen?
- Waarom is variabele veerondersteuning nodig?
- Hoe werkt een variabele veerondersteuning?
- Wat zijn de belangrijkste technische specificaties?
- Wat zijn de belangrijkste componenten?
- Wat zijn de belangrijkste voordelen?
- Waar wordt variabele veerondersteuning gebruikt?
- Hoe selecteert u de juiste veerondersteuning?
- Waarom is productiekwaliteit belangrijk?
- Hoe verhoudt het zich tot andere pijpsteunen?
- Veelgestelde vragen
- Conclusie

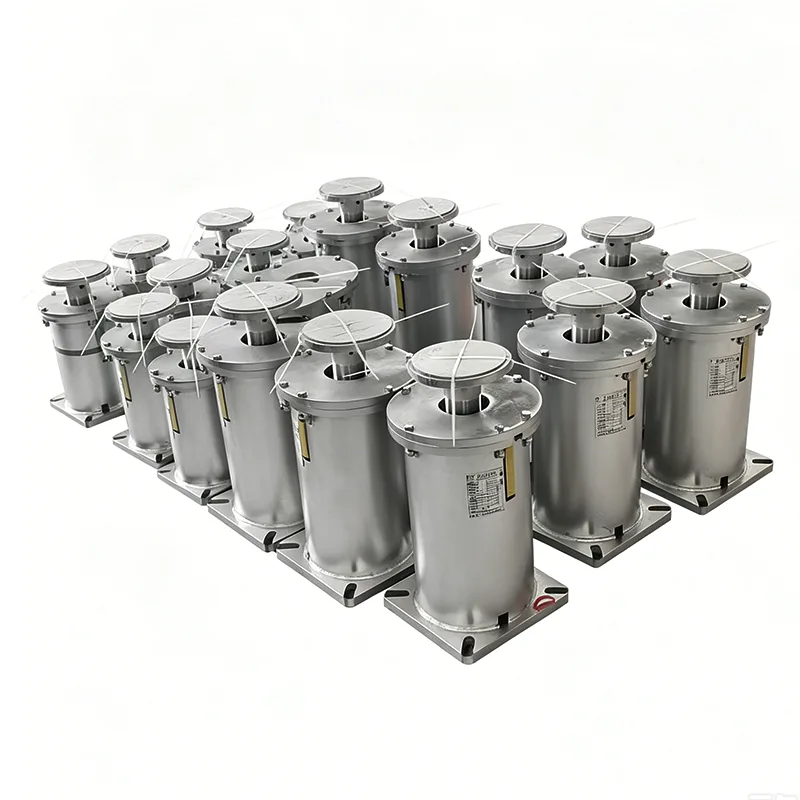

Wat is een variabele veerondersteuning voor pijpleidingen?
Een variabele veersteun voor pijpleidingen is een elastische mechanische steun die is ontworpen om het gewicht van pijpleidingen te dragen en tegelijkertijd verticale verplaatsing op te vangen. In plaats van de beweging van de pijpleiding volledig te beperken, wordt gebruik gemaakt van een veermechanisme om een ondersteunende kracht te leveren die verandert afhankelijk van de veerdoorbuiging.
Dit ontwerp is met name handig voor industriële pijpleidingen die worden blootgesteld aan temperatuurschommelingen. Een stoompijpleiding kan bijvoorbeeld verticaal bewegen terwijl deze tijdens bedrijf opwarmt en na uitschakeling krimpt. Een stijve ondersteuning kan deze beweging beperken en ongewenste krachten overbrengen op het leidingsysteem. Een variabele veerondersteuning zorgt voor gecontroleerde flexibiliteit terwijl de vereiste belasting behouden blijft.
Tianshun produceert sinds 2012 pijplijnondersteuningsproducten en levert naar verluidt meer dan 800.000 sets aan industriële projecten over de hele wereld. Het assortiment variabele veerondersteuning omvat meerdere configuraties, draagvermogens, rijmogelijkheden en op maat gemaakte oplossingen voor verschillende technische vereisten.
Waarom is variabele veerondersteuning nodig?
Pijpleidingtechniek omvat een evenwicht tussen structurele ondersteuning en gecontroleerde beweging. Een pijpleiding moet voldoende ondersteund blijven zonder overmatige secundaire spanning te creëren wanneer de positie ervan tijdens bedrijf verandert.
- Thermische beweging:Geschikt voor gecontroleerde verticale verplaatsing veroorzaakt door verwarming en koeling.
- Belastingverdeling:Onderhoudt continue ondersteuning voor leidingen en bijbehorende componenten.
- Stressmanagement:Helpt overmatige krachten te verminderen die worden overgedragen op aangesloten apparatuur.
- Trillingscontrole:Biedt een elastisch ondersteuningsmechanisme voor het bedienen van leidingsystemen.
- Bescherming van apparatuur:Helpt ongewenste belasting rond gevoelige mondstukken, flenzen en verbindingen te verminderen.
- Technische flexibiliteit:Afhankelijk van de installatieomstandigheden kunnen verschillende configuraties worden geselecteerd.
De juiste selectie moet gebaseerd zijn op daadwerkelijke technische parameters en niet alleen op de buisdiameter. Het gewicht van de pijpleiding, de bedrijfstemperatuur, de verticale verplaatsing, de installatiepositie en de beschikbare structurele ruimte hebben allemaal invloed op de keuze van de ondersteuning.
Hoe werkt een variabele veerondersteuning?
Het basiswerkingsprincipe is gebaseerd op het elastische gedrag van een veer. Wanneer de pijpleiding verticaal beweegt, buigt de veer af en verandert de ondersteunende kracht overeenkomstig. Hierdoor kan de steun de beweging van de pijpleiding volgen terwijl hij de lading blijft dragen.
Wanneer een ondersteunde pijpleiding naar beneden beweegt, wordt de veer verder samengedrukt en neemt de ondersteunende kracht toe. Wanneer de pijpleiding omhoog beweegt, neemt de veercompressie af en neemt de steunkracht af. De resulterende belastingsvariatie wordt binnen het ontworpen werkbereik geregeld.
Deze eigenschap maakt variabele veersteunen geschikt voor systemen waarbij verticale thermische beweging wordt verwacht, maar een bepaalde mate van belastingsvariatie acceptabel is. Voor toepassingen die een extreem lage variatie van de steunkracht over een groot slagbereik vereisen, kunnen ingenieurs in plaats daarvan een constante veerondersteuning overwegen.
Wat zijn de belangrijkste technische specificaties?
Technische specificaties moeten worden afgestemd op het daadwerkelijke leidingontwerp. Tianshun biedt meerdere configuraties die bedoeld zijn voor verschillende industriële bedrijfsomstandigheden.
| Specificatie | Typisch bereik of optie | Technisch doel |
|---|---|---|
| Ondersteuning configuratie | Type A, B, C, D, E, F, G | Biedt installatieflexibiliteit |
| Lente maat | Nee. 0–Nee. 22 | Voldoet aan verschillende belastingsvereisten |
| Reisbereik | 30, 60, 90, 120, 180 mm | Geschikt voor verschillende verticale bewegingen |
| Bedrijfsbelasting | 0,2–400 kN | Ondersteunt verschillende pijpleidingbelastingen |
| Bewegingsrichting | Naar boven/naar beneden | Komt overeen met de verwachte thermische verplaatsing |
| Variabiliteit laden | ≤25% standaard | Regelt de variatie van de ondersteunende kracht |
| Behuizingsmateriaal | Koolstofstaal Q235/Q355 | Biedt structurele sterkte |
| Oppervlaktebehandeling | Thermisch verzinkt / geverfd | Verbetert de ecologische duurzaamheid |
Omdat de bedrijfsomstandigheden van project tot project variëren, moeten deze waarden worden behandeld als selectiereferenties en niet als vervanging voor projectspecifieke technische berekeningen.
Wat zijn de belangrijkste componenten?
Een variabele veerondersteuning combineert normaal gesproken verschillende mechanische componenten in één gecontroleerd ondersteuningssamenstel. Elk onderdeel draagt bij aan een betrouwbare werking en installatie.
- Spiraalveer:Het primaire elastische element dat de ondersteunende kracht genereert.
- Bovenste en onderste verbindingsplaten:Verbind de steun met de pijpleidingconstructie en structurele elementen.
- Beladingsindicator:Biedt informatie over de veerpositie, belasting of verplaatsing.
- Vergrendelingsapparaat:Helpt de veer vast te zetten tijdens transport, installatie en inbedrijfstelling.
- Beschermende behuizing:Helpt het veermechanisme te beschermen tegen stof, regenwater en omgevingsverontreinigingen.
Voor veeleisende industriële projecten moet bij de selectie van componenten rekening worden gehouden met de bedrijfstemperatuur, blootstelling aan corrosie, belastingsomstandigheden, onderhoudsvereisten en installatieomgeving.
Wat zijn de belangrijkste voordelen?
Het grote voordeel van een variabele veerondersteuning voor pijpleidingen is de mogelijkheid om lastondersteuning te combineren met gecontroleerde verticale beweging. Dit maakt het een praktische keuze voor veel thermisch actieve leidingsystemen.
- Gecontroleerde thermische verplaatsing:Het veermechanisme volgt de verticale pijpbeweging zonder de pijpleiding volledig tegen te houden.
- Voorspelbare belastingvariatie:De ondersteunende kracht verandert afhankelijk van de veerdoorbuiging binnen het ontworpen bereik.
- Brede specificatieselectie:Dankzij verschillende veermaten en veerwegbereiken kunnen ingenieurs de ondersteuningscapaciteit afstemmen op de projectvereisten.
- Flexibele installatie:Meerdere ondersteuningsconfiguraties zijn geschikt voor verschillende structurele arrangementen.
- Onderhoudsgemak:Modulaire componenten kunnen inspectie, vervanging en onderhoud vereenvoudigen.
- Maatwerk:Voor niet-standaard projecten kunnen speciale vereisten op het gebied van belasting, verplaatsing, materiaal of afmetingen in aanmerking worden genomen.
Waar wordt variabele veerondersteuning gebruikt?
Variabele veersteunen worden doorgaans overwogen voor industriële leidingsystemen waarbij verticale beweging optreedt tijdens normaal bedrijf. Typische toepassingen zijn onder meer:
- Stoom- en voedingswaterpijpleidingen in thermische elektriciteitscentrales
- Condensaat- en hulpleidingsystemen
- Petrochemische procespijpleidingen
- Aansluitleidingen voor warmtewisselaars
- Transportsystemen voor olie en gas
- Aardgascompressorstations en klepkamers
- Centrale verwarmingsnetwerken
- Water- en afvalwaterzuiveringsinstallaties
- Leidingsystemen aan boord van schepen en offshore
In een proceslijn met hoge temperaturen kan herhaaldelijk verwarmen en afkoelen er bijvoorbeeld voor zorgen dat de leidinghoogte verandert. Goed geselecteerde veersteunen kunnen deze beweging opvangen, terwijl de ondersteuning van de pijpleiding gedurende de gehele bedrijfscyclus behouden blijft.
Hoe selecteert u de juiste veerondersteuning?
Een juiste selectie begint met nauwkeurige projectgegevens. Het kopen van een veersteun die uitsluitend op de nominale buismaat is gebaseerd, kan resulteren in een ongeschikt draagvermogen of een ongeschikt rijbereik.
Ingenieurs en kopers moeten de volgende informatie voorbereiden voordat ze een offerte aanvragen:
- Bedrijfsbelasting van de pijpleiding
- Geïnstalleerde of koude belasting
- Bedrijfs- of warme belasting
- Verwachte verticale verplaatsing
- Bewegingsrichting
- Bedrijfstemperatuur
- Pijpleiding- en isolatiegewicht
- Installatielocatie en beschikbare ruimte
- Vereiste materiaal- en oppervlaktebehandeling
- Toepasselijke projectnormen en documentatie
Door volledige informatie te verstrekken, kan een professionele leverancier van variabele veerondersteuningen een geschikte configuratie aanbevelen en onnodig herontwerp tijdens de installatie voorkomen.
Waarom is productiekwaliteit belangrijk?
De prestaties van de veerondersteuning zijn sterk afhankelijk van de nauwkeurigheid van de veer, de materiaalkwaliteit, de maatconsistentie, de kalibratie van de belasting en de kwaliteit van de montage. Productiecontroles zijn daarom belangrijk wanneer de ondersteuning onderdeel wordt van een kritisch industrieel leidingsysteem.
Tianshun stelt dat het productieproces inspectie van grondstoffen, CNC-veerproductie, testen van veerprestaties, dimensionale inspectie van eindproducten, belastingkalibratie en inspectie vóór levering omvat. Het kwaliteitsmanagementsysteem is ISO 9001:2015 gecertificeerd, terwijl het bedrijf stelt dat zijn producten voldoen aan internationale normen, waaronder CE- en API-vereisten.
Bij grote industriële bestellingen moeten kopers ook overwegen of de fabrikant de juiste inspectiegegevens, belastinggegevens, materiaaldocumentatie, informatie over afmetingen en technische ondersteuning kan verstrekken. Deze documenten kunnen de installatie, inbedrijfstelling en toekomstig onderhoud beter traceerbaar maken.
Hoe verhoudt het zich tot andere pijpsteunen?
Variabele veersteunen zijn niet bedoeld om elk type leidingsteun te vervangen. De juiste oplossing hangt af van de hoeveelheid beweging van de pijpleiding en de aanvaardbare variatie van de steunkracht.
| Vergelijkingsfactor | Variabele veerondersteuning | Stijve pijpsteun | Constante veerondersteuning |
|---|---|---|---|
| Verticale beweging | Geschikt voor gecontroleerde bewegingen | Beperkt over het algemeen de beweging | Geschikt voor grotere bewegingen |
| Variatie laden | Gematigd | Kan onder beperkende omstandigheden sterk veranderen | Zeer laag |
| Typische toepassing | Algemene thermische verplaatsing | Minimale verplaatsing | Grote waterverplaatsing of gevoelige systemen |
| Structurele complexiteit | Medium | Laag | Hoger |
| Kostenniveau | Medium | Over het algemeen lager | Over het algemeen hoger |
Het belangrijkste onderscheid is de relatie tussen beweging en ondersteunende kracht. Een variabele veerondersteuning zorgt ervoor dat de ondersteunende kracht binnen een bepaald bereik kan veranderen, terwijl een constante veerondersteuning is ontworpen om een veel consistentere ondersteunende kracht over het hele bewegingsbereik te behouden.
Veelgestelde vragen
Wat is de belangrijkste functie van een variabele veerondersteuning voor pijpleidingen?
De belangrijkste functie is het ondersteunen van pijpleidingbelastingen en tegelijkertijd gecontroleerde verticale beweging mogelijk maken die wordt veroorzaakt door thermische uitzetting, krimp, trillingen of veranderende bedrijfsomstandigheden.
Wanneer moet een variabele veerondersteuning worden gebruikt in plaats van een starre ondersteuning?
Wanneer de pijpleiding tijdens bedrijf verticaal moet bewegen, moet een variabele veerondersteuning worden overwogen. Een stijve ondersteuning is over het algemeen geschikter als de beweging minimaal is en de beperking acceptabel is.
Wat is het verschil tussen variabele en constante veersteunen?
Een variabele veersteun verandert zijn steunkracht naarmate de veer uitwijkt. Een constante veersteun is ontworpen om een vrijwel constante steunkracht te behouden over het gehele gespecificeerde bewegingsbereik, waardoor deze nuttig is voor toepassingen waarbij de belastingsvariatie tot een minimum moet worden beperkt.
Welke informatie is vereist bij het bestellen van een variabele veersteun?
Belangrijke informatie omvat normaal gesproken bedrijfsbelasting, koude belasting, warme belasting, verticale verplaatsing, bewegingsrichting, bedrijfstemperatuur, installatieomstandigheden, beschikbare ruimte, materiaalvereisten en toepasselijke technische normen.
Kan Tianshun op maat gemaakte veerondersteuningsoplossingen bieden?
Ja. Tianshun biedt gestandaardiseerde producten en oplossingen op maat voor speciale laadvermogens, reisvereisten, afmetingen, installatiebeperkingen, materialen en vereisten voor oppervlaktebehandeling.
Conclusie
Een correct geselecteerdVariabele veerondersteuning voor pijpleidingenkan een praktisch evenwicht bieden tussen ondersteuning van pijpleidingbelasting en gecontroleerde thermische beweging. Door verticale verplaatsing mogelijk te maken met behoud van een voorspelbare ondersteunende kracht, kan het leidingspanning helpen beheersen en aangesloten apparatuur beschermen bij energieopwekking, petrochemie, olie en gas, waterzuivering en andere industriële toepassingen. Het meest geschikte model moet altijd worden geselecteerd op basis van de werkelijke belasting, verplaatsing, temperatuur, installatie en structurele vereisten. Met gestandaardiseerde configuraties, aanpassingsmogelijkheden, kwaliteitscontroleprocedures en technische ondersteuning kan Tianshun veerondersteuningsoplossingen bieden voor een breed scala aan industriële leidingprojecten. Als u een nieuw pijpleidingsysteem plant, bestaande steunen vervangt of een op maat gemaakte veersteunoplossing evalueert,neem contact met ons opmet uw technische vereisten om de juiste productconfiguratie en offerte te bespreken.
