Als ervaren fabrikant van pijpleidingondersteuningTianshunbiedtVoorgeïsoleerde pijpglijsteunoplossingen die zijn ontworpen om thermische bewegingen op te vangen en tegelijkertijd de continuïteit van de isolatie te behouden. Deze geïntegreerde assemblages helpen industriële projecten om koudebruggen te verminderen, de installatie te vereenvoudigen en de betrouwbaarheid van geïsoleerde leidingsystemen te verbeteren.
Een voorgeïsoleerde pijpglijsteun combineert dragende isolatie met een wrijvingsarme schuifinterface, waardoor pijpleidingen kunnen uitzetten en inkrimpen zonder de thermische bescherming in gevaar te brengen. In tegenstelling tot conventionele steunen waarbij de isolatie ter plaatse moet worden doorgesneden en gereconstrueerd, helpt een geïntegreerd ontwerp een doorlopende isolatieomhulling en een betrouwbaardere dampbarrière te behouden. In dit artikel wordt uitgelegd hoe deze ondersteuningen werken, welke materialen geschikt zijn voor verschillende bedrijfstemperaturen, hoe u de juiste configuratie selecteert en waar ingenieurs rekening mee moeten houden bij het specificeren van een ondersteuning voor stoom, gekoeld water of cryogene service.
1. Wat is een voorgeïsoleerde pijpglijsteun?
2. Hoe werkt het schuif- en isolatiesysteem?
3. Wat zijn de belangrijkste technische voordelen?
4. Welke materialen zijn geschikt voor verschillende temperaturen?
5. Hoe selecteert u de juiste pijpschuifsteun?
6. Waar worden voorgeïsoleerde buisglijsteunen gebruikt?
7. Wat moeten kopers controleren voordat ze bestellen?
9. Hoe kan Tianshun uw project ondersteunen?

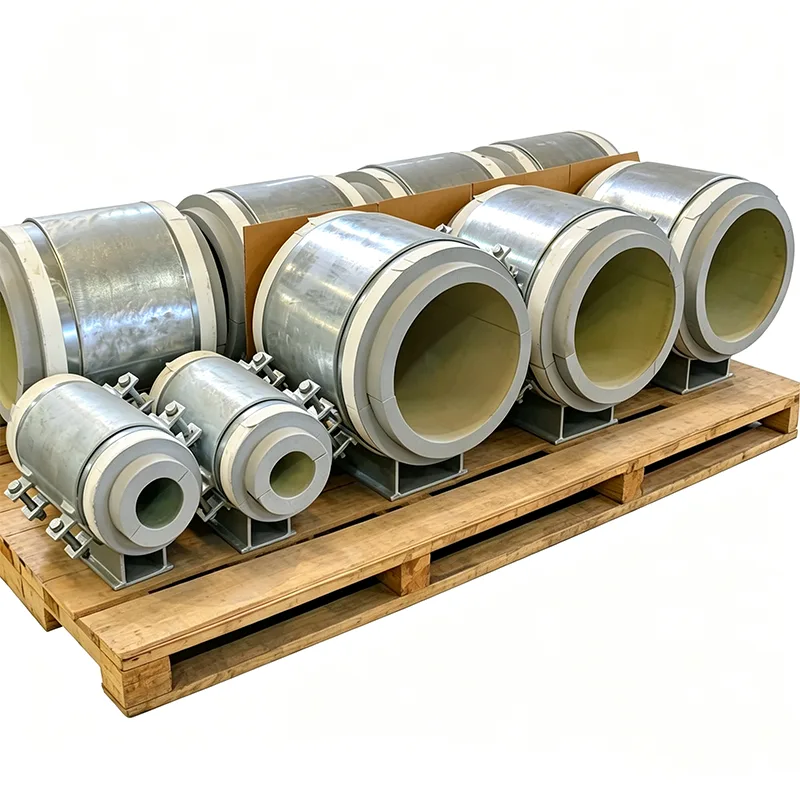

Een voorgeïsoleerde pijpschuifsteun is een technisch onderdeel dat een geïsoleerde pijpleiding ondersteunt en tegelijkertijd gecontroleerde beweging langs zijn as mogelijk maakt. Het integreert een structurele ondersteuning, een dragend isolatieblok en een schuifinterface in een gecoördineerde montage.
Industriële pijpleidingen ondergaan maatveranderingen naarmate de bedrijfstemperaturen stijgen en dalen. Stoomleidingen zetten uit tijdens het opstarten, gekoeldwaterleidingen ervaren andere thermische omstandigheden dan hun omgeving, en cryogene pijpleidingen krimpen aanzienlijk tijdens bedrijf. Als het ondersteuningssysteem de vereiste beweging verhindert, kunnen er excessieve krachten ontstaan op leidingverbindingen, sproeiers van apparatuur, ankers en andere structurele punten.
Conventionele ondersteuningen kunnen een ander probleem veroorzaken: de isolatie wordt vaak onderbroken op de ondersteuningslocatie. Werknemers op de bouwplaats moeten mogelijk de isolatie rond de metalen schoen doorknippen en daarna de beschermende omhulling reconstrueren. Slechte uitlijning, gecomprimeerde isolatie of onvolledige afdichting kunnen de thermische prestaties verminderen.
Een voorgeïsoleerde schuifondersteuning pakt deze uitdagingen aan door thermische isolatie en gecontroleerde beweging te combineren in één in de fabriek gemonteerde eenheid. Het ontwerp moet worden afgestemd op de belasting, temperatuur, isolatiespecificatie en verwachte verplaatsing van de pijpleiding.
Het geheel is ontworpen om de leidingbelasting over te brengen naar de draagconstructie, terwijl het schuifmechanisme gescheiden blijft van de primaire isolatiefunctie. Elk onderdeel heeft een specifiek technisch doel.
Een stijf isolatieblok ondersteunt de leidingbelasting en beperkt de warmteoverdracht tussen de leiding en de staalconstructie. Het materiaal, de dikte, de druksterkte en de geometrie moeten geschikt zijn voor de ontwerptemperatuur en belastingsomstandigheden. Het blok moet worden gecontroleerd op basis van bedrijfs-, installatie- en toepasselijke testbelastingen.
Een typische configuratie maakt gebruik van een gepolijst roestvrijstalen glijoppervlak gecombineerd met een met PTFE of grafiet geïmpregneerd glijpad. De precieze opstelling is afhankelijk van het ontwerp. De interface maakt axiale beweging mogelijk en helpt tegelijkertijd de wrijving en de resulterende krachten die op de ondersteunende structuur worden overgebracht, te beheersen.
De vereiste glijweg moet worden bepaald op basis van de leidingspanningsanalyse. Ontwerpers moeten rekening houden met de voorspelde verplaatsing, bewegingsrichting, wrijvingscoëfficiënt, ondersteuningsreacties en een passende vergoeding voor de projectomstandigheden.
Voor koude en cryogene toepassingen is vochtbeheersing bijzonder belangrijk. Een geïntegreerde afdichtingsflens kan een gedefinieerd aansluitpunt bieden voor de aangrenzende isolatiemantel en dampremmende laag. Een correcte afdichting ter plaatse helpt het binnendringen van vocht te beperken, wat anders de isolatieprestaties kan aantasten en het risico op corrosie kan vergroten.
De glijdende interface heeft ook passende bescherming nodig tegen bouwafval, water en andere verontreinigingen. De definitieve behuizings- en afdichtingsdetails moeten worden bevestigd aan de hand van de goedgekeurde tekeningen van de fabrikant.
Het integreren van isolatie- en schuiffuncties kan de consistentie van de installatie verbeteren en veelvoorkomende problemen op leidingondersteuningslocaties verminderen.
Deze voordelen zijn afhankelijk van de juiste engineering en installatie. Een glijdende steun kan een onjuist leidingspanningsmodel, onvoldoende isolatiesterkte, onvoldoende verplaatsing of een slecht afgedichte dampremmende laag niet compenseren.
Materiaalkeuze is een van de belangrijkste stappen bij het specificeren van een voorgeïsoleerde pijpschuifondersteuning. Isolatie moet bestand zijn tegen de bedrijfstemperatuur en drukbelasting en tegelijkertijd aanvaardbare thermische prestaties behouden. Glijmaterialen moeten ook compatibel zijn met de verwachte belasting, beweging, omgeving en onderhoudsvereisten.
| Sollicitatie | Potentieel isolatiemateriaal | Overweging bij sleutelselectie |
|---|---|---|
| Gekoeld water en pekel | PIR met hoge dichtheid | Thermische geleidbaarheid, vochtbestendigheid en druksterkte |
| Procesleidingen voor lage temperaturen | PIR of cellulair glas | Ontwerptemperatuur, dampbeheersing en draagvermogen |
| Cryogene pijpleidingen | Cellulair glas | Geschikt voor extreem lage temperaturen en bescherming tegen vocht |
| Stoom- en hete proceslijnen | Calciumsilicaat | Temperatuurbestendigheid, mechanische sterkte en thermische prestaties |
| Gespecialiseerde toepassingen bij hoge temperaturen | Op perliet gebaseerde of microporeuze isolatie | Projectspecifieke temperatuurgrenzen en drukgedrag |
Zoals beschreven op de productpagina van de Tianshun voorgeïsoleerde buisglijsteun, kunnen de materiaalopties gebruiksomstandigheden dekken die variëren van ongeveer -196°C tot +650°C, afhankelijk van de geselecteerde isolatie en het specifieke ontwerp. Deze eindpunten mogen niet worden geïnterpreteerd als een universele beoordeling voor elke configuratie.
Ingenieurs moeten de toegestane bedrijfstemperatuur, druksterkte bij ontwerptemperatuur, isolatiedikte, glijdende materiaallimieten en compatibiliteit van alle componenten bevestigen voordat ze een definitieve specificatie goedkeuren.
Het kiezen van een ondersteuning die alleen gebaseerd is op de nominale buisdiameter kan leiden tot kostbare ontwerpherzieningen. Een betrouwbare specificatie houdt rekening met de mechanische, thermische en installatievereisten.
Identificeer de normale bedrijfstemperatuur, minimale en maximale ontwerptemperaturen, drukomstandigheden en relevante opstart- of uitschakelscenario's. Deze factoren beïnvloeden de isolatiekeuze en de verwachte pijplijnbeweging.
Geef het gewicht van de bedrijfsleiding, het vloeistofgewicht, het gewicht van de isolatie en de bekleding, de toepasselijke dynamische belastingen en de relevante hydrotestbelastingen op. Het isolatieblok moet worden gecontroleerd aan de hand van het toepasselijke belastingsgeval en niet alleen aan het normale bedrijfsgewicht.
Gebruik de goedgekeurde leidingspanningsanalyse om de verwachte beweging op de ondersteuningslocatie vast te stellen. Bevestig de rijrichting, de ontwerpverplaatsing, de afmetingen van de schuifinterface en de vereiste speling.
Specificeer de buitendiameter van de buis, het isolatiemateriaal, de isolatiedikte en de vereisten voor de dampremmende laag. De ondersteuningsgeometrie moet in één lijn liggen met het aangrenzende isolatiesysteem en het ontstaan van gaten of kwetsbare afdichtingsovergangen vermijden.
Bepaal of de steun een standaard schuifconfiguratie, zijdelingse geleideplaten of andere projectspecifieke beperkingen vereist. Geleide steunen kunnen axiale beweging mogelijk maken terwijl de laterale verplaatsing wordt beperkt, maar de bevestigingslocaties moeten worden gecoördineerd met het algehele ontwerp van de leidingspanning.
Voor een breder overzicht van ondersteuningsconfiguraties kunt u het assortiment industriële buisondersteuningen van Tianshun bekijken en de geselecteerde ondersteuning afstemmen op het volledige ondersteuningsschema van het project.
Deze steunen zijn met name nuttig wanneer een pijpleiding zowel thermische bescherming als gecontroleerde beweging nodig heeft. Veel voorkomende toepassingen zijn onder meer:
Denk aan een gekoeldwaterleiding die in een vochtig industrieel gebouw is geïnstalleerd. Als een conventionele stalen steun de isolatie onderbreekt, kan er condensatie rond de steun ontstaan, wat mogelijk kan bijdragen aan corrosie en verslechtering van de isolatie. Een goed geselecteerde, voorgeïsoleerde schuifondersteuning kan deze koudebrug verkleinen en tegelijkertijd de buis laten bewegen zoals ontworpen.
Het daadwerkelijke resultaat hangt af van de isolatiespecificatie, steunbelastingen, omgevingscondities, installatiekwaliteit en de continuïteit van het volledige dampschermsysteem.
Voor projectinkoopteams helpt een volledig technisch onderzoek fabrikanten een nauwkeurigere offerte op te stellen en vermindert het risico op hiaten in de specificaties.
Bereid de volgende informatie voor voordat u een voorstel aanvraagt:
Vraag de fabrikant om de ontwerpaannames, toegestane belastingen, isolatie-eigenschappen, schuifbewegingen en interfacedetails te bevestigen. Indien nodig kunt u inspecties door derden of tests onder begeleiding regelen als een afzonderlijk gedefinieerde projectdienst.
Fabrieksinspectie en documentatie kunnen de traceerbaarheid verbeteren, maar kopers moeten onderscheid maken tussen interne kwaliteitscontroles en testen uitgevoerd door een onafhankelijk geaccrediteerde derde partij. Voordat de productie begint, moet overeenstemming worden bereikt over de inspectieomvang.
Een standaard pijpschoen ondersteunt in de eerste plaats de pijpleiding en vereist mogelijk dat er isolatie omheen wordt gesneden en opnieuw wordt opgebouwd. Een voorgeïsoleerde pijpglijsteun integreert een dragend isolatieblok en een glijdende interface, waardoor de thermische isolatie behouden blijft en tegelijkertijd de gespecificeerde beweging wordt geaccommodeerd.
Het werkingsbereik is afhankelijk van het isolatiemateriaal en het volledige montageontwerp. Tianshun somt opties op variërend van ongeveer -196°C voor geschikte cryogene configuraties tot +650°C voor geschikte isolatie bij hoge temperaturen. Het feitelijk toegestane bereik moet worden bevestigd voor de geselecteerde materialen, belastingen en bedrijfsomstandigheden.
De vereiste verplaatsing wordt vastgesteld door middel van leidingspanningsanalyse, waarbij thermische uitzetting of krimp, ondersteuningslocatie, bewegingsrichting en relevante bedrijfsscenario's in aanmerking worden genomen. Het glijoppervlak moet voldoende bewegingsvrijheid bieden zonder zijn mechanische grenzen te bereiken.
Ja. Geleidingsplaten kunnen in geschikte configuraties worden opgenomen om axiale beweging mogelijk te maken terwijl zijdelingse verplaatsing wordt beperkt. De geleidingsopstelling en de spelingen moeten worden gecoördineerd met de leidingspanningsanalyse en het ondersteuningsontwerp van het project.
Afhankelijk van de overeengekomen leveringsomvang kan de documentatie bestaan uit staalmateriaalcertificaten, gegevensbladen voor isolatiemateriaal, informatie over glijdende wrijvingstests, dimensionale inspectierapporten en relevante fabrieksinspectiegegevens. Bevestig de vereiste normen, traceerbaarheid en eventuele testvereisten van derden in de aankoopspecificatie.
Een betrouwbare, voorgeïsoleerde pijpglijsteun moet een evenwicht bieden tussen structurele belasting, thermische isolatie, glijprestaties en bescherming tegen vocht. Door deze vereisten als één gecoördineerd ontwerp te behandelen, wordt de installatieonzekerheid verminderd en wordt de betrouwbaarheid van pijpleidingen op de lange termijn ondersteund.
Tianshun produceert sinds 2012 pijpleidingondersteuningsproducten in zijn vestiging in Yangzhou en levert oplossingen voor industriële leidingtoepassingen, waaronder stoom, gekoeld water en cryogene diensten. Door leidingafmetingen, isolatievereisten, ontwerpbelastingen en bewegingsgegevens te beoordelen, kan het engineeringteam helpen bij het identificeren van een geschikte ondersteuningsconfiguratie en het verduidelijken van de documentatie die vereist is voor uw project.
Als u een op maat gemaakt product aanschaftVoorgeïsoleerde pijpglijsteunvoor een nieuwe installatie of een bestaande pijplijnupgrade moet u uw pijpondersteuningsschema, isolatiespecificaties en spanningsanalysegegevens voorbereiden voordat u een offerte aanvraagt. Bezoek de Tianshun-productpagina om de beschikbare ontwerpaanpak te bekijken, enneem contact met ons opom uw technische vereisten, materiaalopties, inspectieomvang en projectleveringsbehoeften te bespreken.
