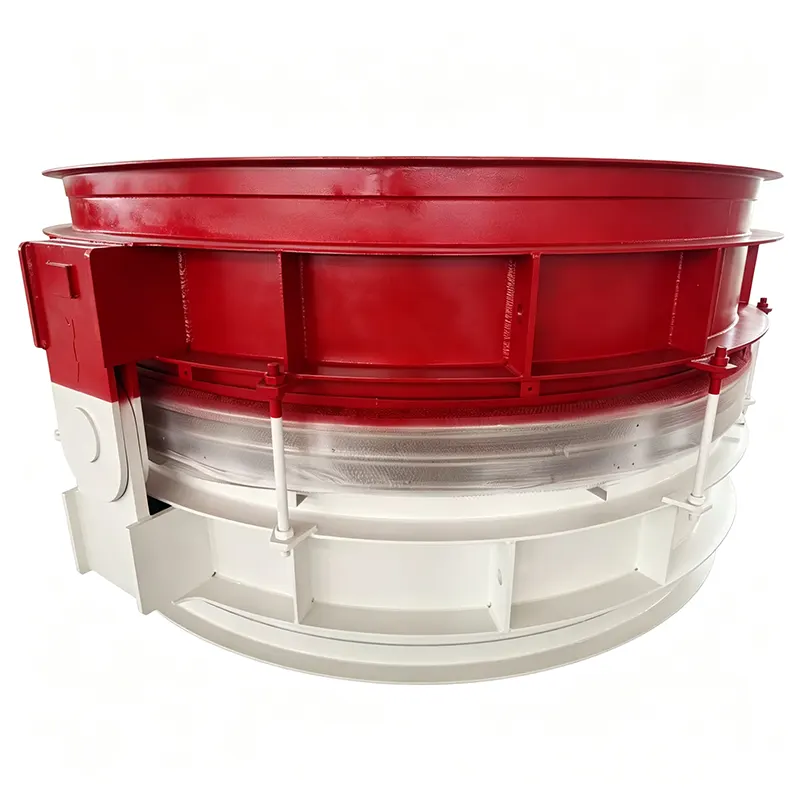

Expansievoeg van metalen balg

Yangzhou Tianshun produceert sinds 2012 metalen balgcompensatoren. Met 14 jaar gerichte ervaring en een fabriek van 35.000 m² met meer dan 100 gekwalificeerd personeel, leveren wij standaard en volledig op maat gemaakte ontwerpen aan meer dan 45 landen. Onze dilatatievoegen zijn gebouwd volgens de EJMA-normen en worden ondersteund door materiaaltraceerbaarheid, 100% niet-destructieve testen en hydrostatische testen op elke unit.

Waarom betrouwbaarheid in het ontwerp zit, en niet alleen in de brochure

Vermoeidheidslevensduur berekend, niet verondersteld

De levensduur van de cyclus wordt bepaald volgens de EJMA-richtlijnen voor het daadwerkelijke werkingsbereik, waarbij tegelijkertijd axiale, laterale en hoekbewegingen worden gedekt. Standaardontwerpen worden geverifieerd voor 1.000, 3.000 of 5.000 volledige cycli, zodat de verbinding tijdens thermische cycli presteert zoals voorspeld, en niet alleen op papier.

Materiaalintegriteit ondersteund door papierwerk

Elke productie van balgmateriaal – SS304, SS316L, SS321, Inconel 625 of Hastelloy – wordt geleverd met volledige fabriekscertificaten en traceerbaarheidsgegevens. Voor corrosieve toepassingen zoals FCCU-katalysatorleidingen of chemische overdracht raden wij legeringen met een hoog nikkelgehalte aan die bestand zijn tegen chloride-spanningscorrosie.

Meerlaagse constructie met ingebouwd verklikkerlicht

Waar druk of veiligheid dit vereist, gebruiken wij meerlaagse balgen in plaats van enkellaags. De gelaagde structuur voegt sterkte toe, behoudt de flexibiliteit en introduceert een veiligheidsredundantie: mocht de binnenste laag ooit perforeren, dan houdt de buitenste laag tijdelijk druk vast terwijl het lek wordt gedetecteerd door het verklikkergat - voorspelbaar onderhoud in plaats van ongeplande stillegging.

Lassen die 100% NDT doorlopen

Balglangs- en omtreknaden, evenals bevestigingslassen, ondergaan 100% radiografisch (RT) of penetrant (PT) onderzoek. Onze interne lassers hanteren gekwalificeerde procedures en vóór verzending wordt elke unit hydrostatisch getest bij 1,5 keer de ontwerpdruk. Geen monstername: elke verbinding verlaat de fabriek met een eigen testrapport.

Stabiliteit tegen kronkelen en resonantie

Het kronkelen van de kolom en het knikken in het vlak worden voorkomen door correct berekende wortelgemiddelde drukspanning en bewezen anti-kronkeleigenschappen. Intern verminderen flowliners turbulentie, erosie en door stroming veroorzaakte trillingen; externe afdekkingen of trekstangen zijn ontworpen om het balgelement te beschermen en de beweging te geleiden – niet alleen toegevoegd als standaardaccessoires, maar op maat gemaakt voor de specifieke service.

Technische reikwijdte

Typen afgestemd op buisbelastingen, niet alleen cataloguscodes

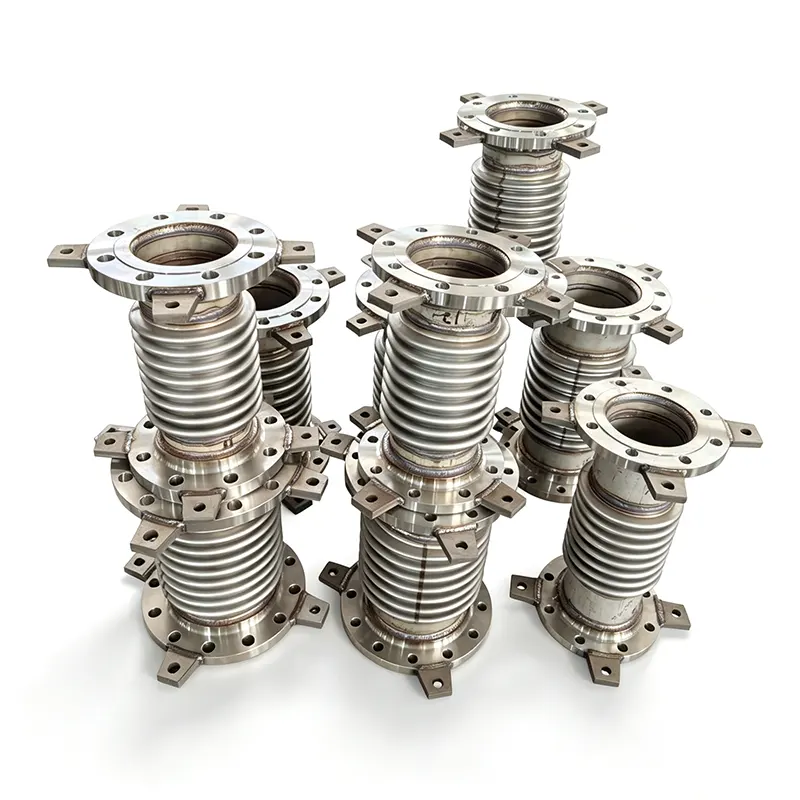

Axiale balgcompensatoren – voor thermische uitzetting in rechte lijn waarbij ankers en geleidingen drukkracht aankunnen.

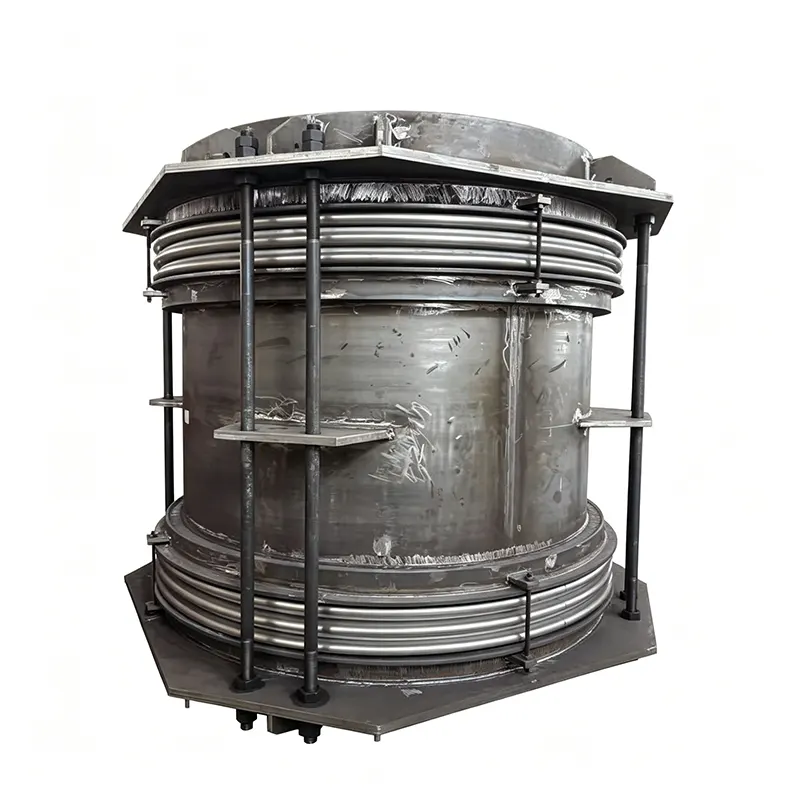

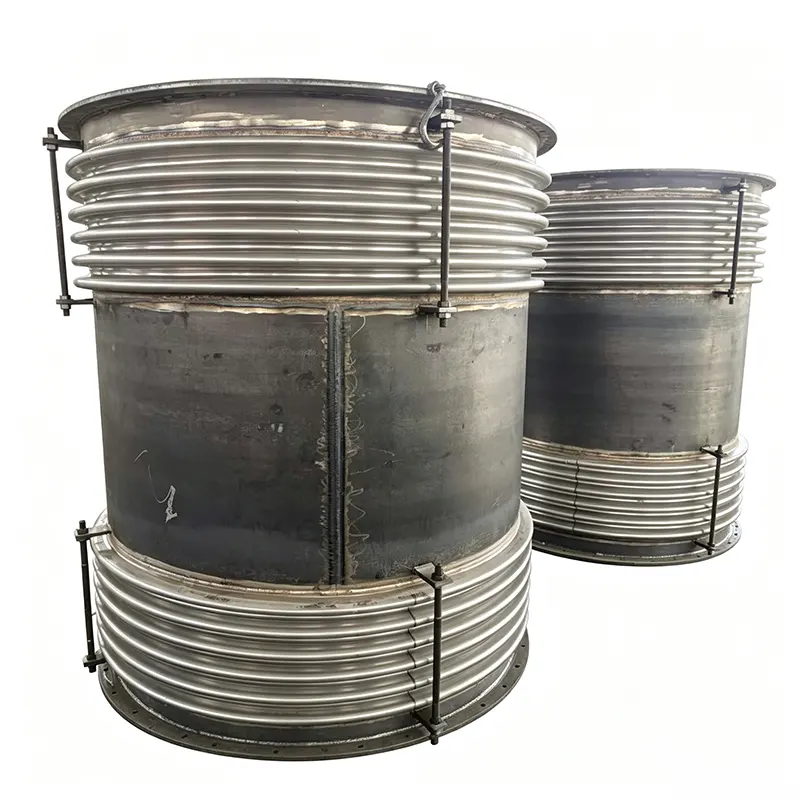

Universele compensatoren (gebonden) – absorberen grote zijdelingse en hoekbewegingen waarbij trekstangen de drukkracht opvangen; veel gebruikt in pompkamers in Zuidoost-Azië om pomphuizen te beschermen.

Scharnierende balgverbindingen – beperken de beweging tot een enkel hoekvlak, ideaal voor het absorberen van uitzetting in een Z-vormige pijppoot terwijl de drukdruk wordt beperkt.

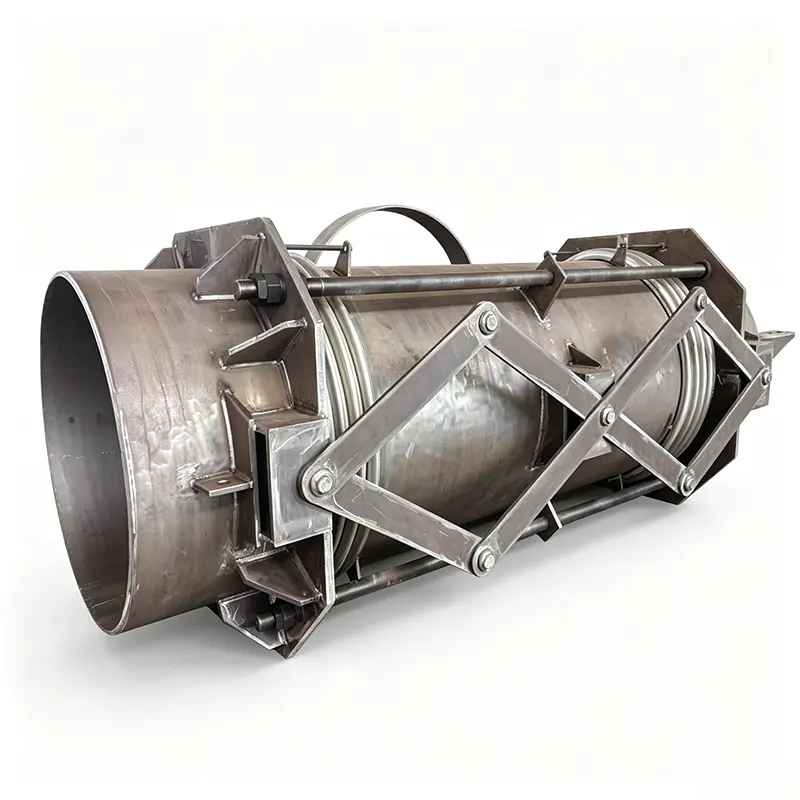

Cardanische uitzettingsvoegen – maken hoekbewegingen in meerdere vlakken mogelijk, vaak gecombineerd in sets om complexe bewegingen van het leidingsysteem te absorberen.

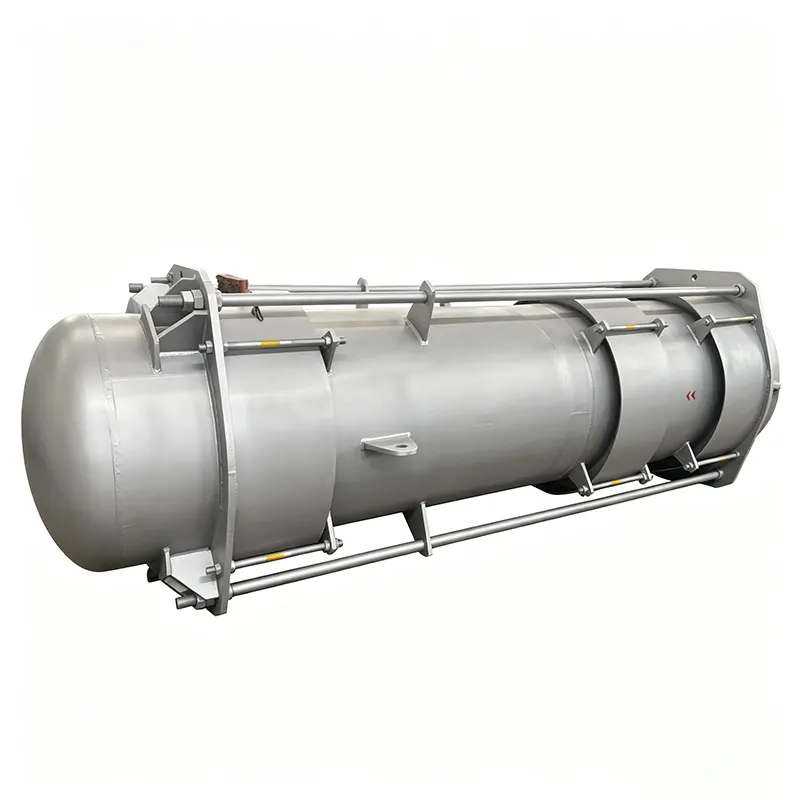

Drukgebalanceerde compensatoren – elimineren de drukkracht op aangesloten apparatuur zoals turbines en warmtewisselaars, wat van cruciaal belang is wanneer de balgdruk niet kan worden overgedragen op ankers.

Balgen met externe druk – gebruikt waar grote axiale compressie nodig is, of waar de balgen moeten worden beschermd tegen externe schade en turbulente stroming.

Elk type is geconfigureerd met de juiste binnenhoes, externe hoes en geleidingsaanbevelingen voor de toepassing - wordt niet verzonden als kale balg, tenzij expliciet gevraagd.

Waar ze werken en hoe materiële keuzes het proces volgen

Energieopwekking – turbine-uitlaatgassen, kolenpoederkanalen voor ketels, circulatieleidingen voor stadsverwarming. Grote diameters, hoge temperaturen, gecombineerde bewegingen. Inconel 625 of SS321 zijn typisch voor temperatuur- en vermoeidheidsbestendigheid.

Raffinaderijen en petrochemische fabrieken – FCCU, warmtewisselaartreinen, olietransportleidingen. Corrosiebestendige legeringen zoals Inconel 625 of Hastelloy worden geselecteerd op basis van zwavelgehalte, chloriden en bedrijfstemperatuur.

Stadsverwarming en HVAC – stoomleidingen, gekoeldwatercircuits. Nadruk op bewezen axiale levensduur; koolstofstaal en SS304-balgen met externe beschermende coatings zijn gebruikelijk.

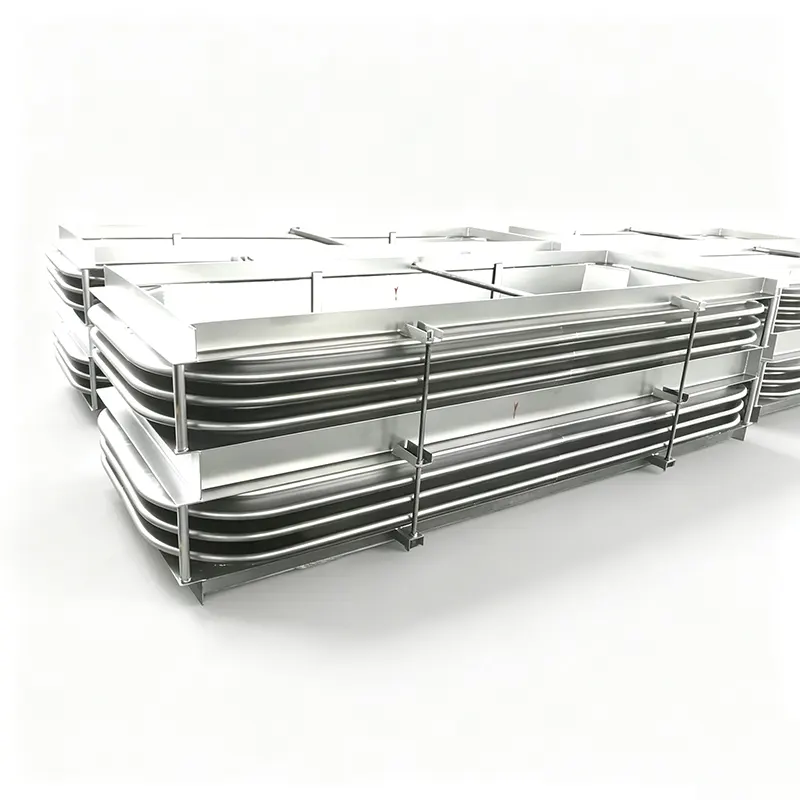

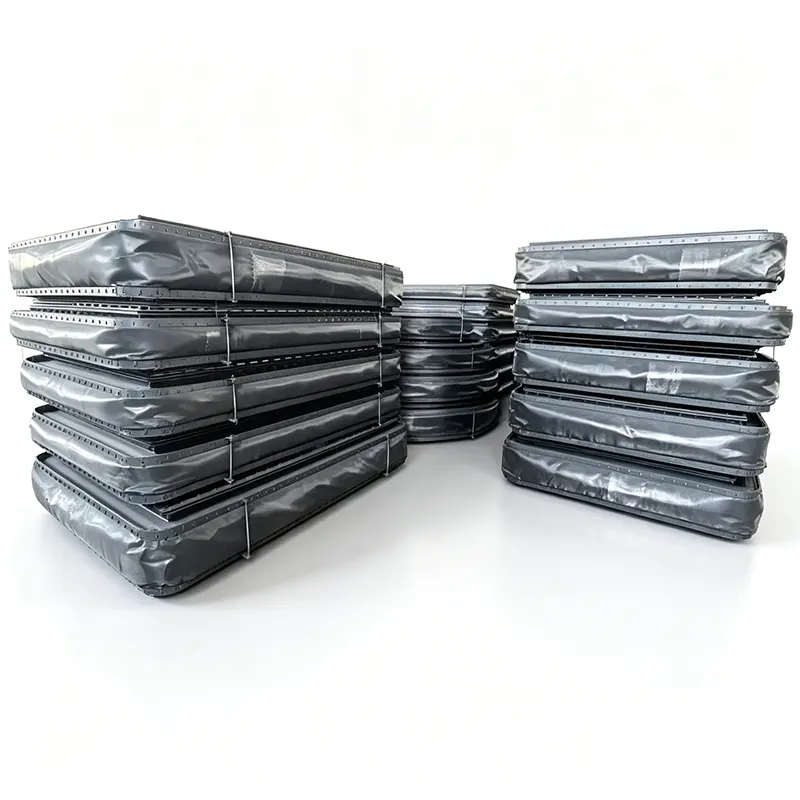

Staalfabrieken en metallurgische processen – heteluchtkachels, verkooksingssystemen, stofafzuigkanalen. Wanneer de bedrijfstemperaturen hoger zijn dan 800 °C, adviseren wij of een metalen balg met interne voering kan worden ontworpen, of dat alternatieve compensatie, zoals rechthoekige units met vuurvaste bekleding, geschikter is. Eerlijke technische begeleiding, geen gedwongen verkoop.

Waterbehandelings- en pompstations – trillingsisolatie van pompafvoeren, wateroverdracht over lange afstanden. Gebonden dilatatievoegen beperken de drukdruk en voorkomen dat deze wordt overgedragen op pompflenzen en betonnen drukblokken.

Certificeringen en herhaald bewijs

Ons kwaliteitssysteem is gecertificeerd volgens ISO 9001:2015. Producten voldoen waar van toepassing aan de CE-markeringsvereisten en ontwerpen kunnen worden geverifieerd volgens de ASME- of API-normen, indien gespecificeerd. Het beste bewijs is echter herhalingsaankopen: meer dan 70% van onze bestellingen komt van langetermijnpartners die opnieuw bestellen omdat de productprestaties overeenkomen met de gegevensbladen.

Hoe het werken met Tianshun eruit ziet

U heeft te maken met een toegewijde accountmanager die het product technisch begrijpt, niet alleen commercieel.

Vragen worden binnen 24 uur inhoudelijk beantwoord, inclusief voorlopig selectieadvies als u basisbedrijfsgegevens deelt.

Het engineeringteam biedt materiaalaanbevelingen, bewegingsberekeningen en installatiebegeleiding.

Aangepaste ontwerpen – van niet-standaard diameters tot exotische materiaalcombinaties – worden routinematig behandeld, niet als uitzonderingen.

De productieplanning is transparant; Tijdige verzending is de norm.

De after-sales ondersteuning omvat toezicht op de installatie en onderhoudsadvies gedurende de levensduur van de verbinding.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Fabriek van 35.000 m², Jiangsu, China – verzending naar meer dan 45 landen.

Wij verkopen niet alleen dilatatievoegen. Wij zorgen ervoor dat ze correct werken in uw systeem.
