Tianshun, een fabrikant van industriële pijpleidingcomponenten, levertMetal Balg-expansievoegoplossingen die zijn ontworpen om thermische uitzetting op te vangen, beweging van pijpleidingen te absorberen en een betrouwbare werking onder veeleisende industriële omstandigheden te ondersteunen. Door het juiste balgmateriaal, de bewegingsconfiguratie en de drukwaarde te selecteren, kunnen ingenieurs overmatige leidingspanning verminderen, aangesloten apparatuur beschermen en de prestaties van industriële leidingsystemen op de lange termijn verbeteren.

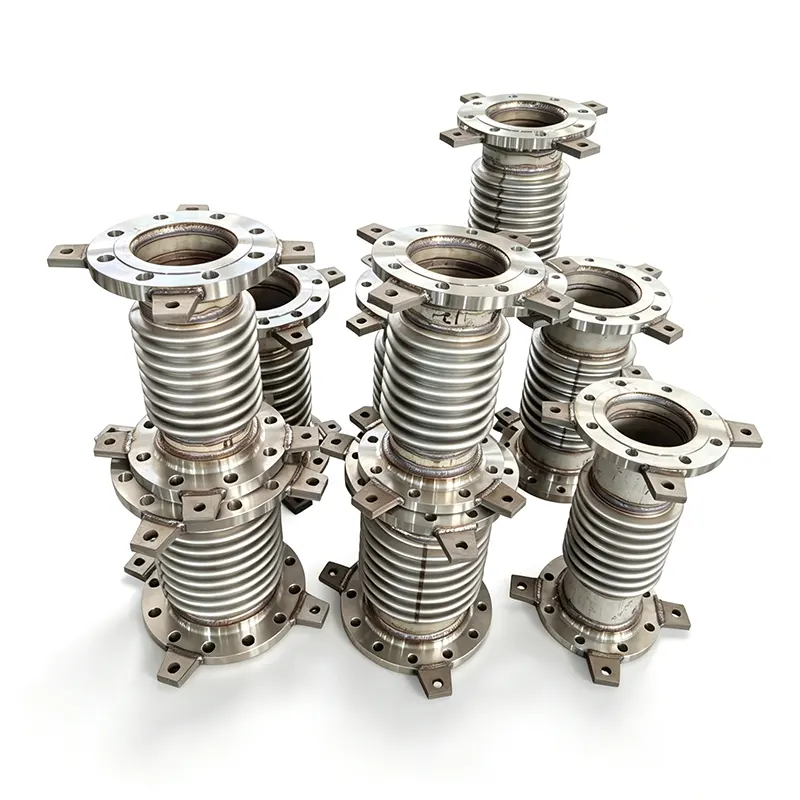

Een metalen balgcompensator is een flexibel leidingonderdeel dat maatveranderingen compenseert die worden veroorzaakt door temperatuurschommelingen, mechanische verplaatsing en geselecteerde bedrijfsbelastingen. De gegolfde metalen balg is afhankelijk van het ontwerp geschikt voor axiale, laterale of hoekbewegingen. Veel voorkomende toepassingen zijn onder meer energieopwekking, petrochemische verwerking, stadsverwarming, waterbehandeling en industriële productie. Het kiezen van de juiste verbinding vereist een zorgvuldige evaluatie van de bedrijfsdruk, temperatuur, vloeistofcompatibiliteit, bewegingsvereisten, levensduur tegen vermoeidheid en installatieomstandigheden. Deze gids legt uit hoe metalen balgcompensatoren werken, vergelijkt veel voorkomende configuraties, schetst overwegingen bij de materiaalkeuze en belicht de kwaliteitscontroles die industriële kopers moeten bespreken met een gekwalificeerde leverancier zoals Tianshun.
Een metalen balgcompensator is een flexibele connector die in een leidingsysteem wordt geïnstalleerd om beweging op te vangen en tegelijkertijd de vereiste drukgrens te behouden. Het belangrijkste onderdeel is een dunwandige metalen balg gevormd met een reeks golvingen. Deze ribbels maken gecontroleerde vervorming mogelijk zonder dat de hele buis vrij hoeft te bewegen.
In tegenstelling tot een starre pijpverbinding, die thermische verplaatsing overbrengt naar omliggende componenten, biedt een goed ontworpen dilatatievoeg een aangewezen locatie voor beweging. Dit helpt bij het beheren van belastingen die worden overgedragen op pijpankers, steunen, pompen, kleppen en warmtewisselaars.
Een typische montage kan het volgende omvatten:
De juiste constructie is afhankelijk van de leidingindeling, de gebruiksomgeving en technische berekeningen. Bezoek de productpagina van Tianshun Metal Bellows Expansion Joint voor productinformatie.
Industriële pijpleidingen zetten uit als de temperatuur stijgt en krimpen als ze afkoelen. Trillingen van apparatuur, installatietoleranties en structurele verplaatsing kunnen extra beweging veroorzaken. Als deze veranderingen niet op de juiste manier worden doorgevoerd, kunnen ze de druk op het leidingwerk en de aangesloten apparatuur vergroten.
De gegolfde balg vervormt elastisch binnen de ontworpen bewegingslimieten en absorbeert een bepaald deel van de verplaatsing. Afhankelijk van de gewrichtsconfiguratie kan beweging in één richting plaatsvinden of via een combinatie van richtingen.
Drukkracht is een andere belangrijke overweging. Interne druk die op het effectieve oppervlak van een balg inwerkt, kan een kracht genereren die door het systeemontwerp moet worden beperkt of gecompenseerd. Afhankelijk van de toepassing kunnen ankers, geleidingen, trekstangen en drukgebalanceerde configuraties vereist zijn.
Daarom moet een metalen balgcompensator worden gekozen als onderdeel van een algemene flexibiliteits- en spanningsanalyse van de leidingen, in plaats van deze als een geïsoleerd accessoire te behandelen.
Metalen balgcompensatoren zijn geschikt voor berekende thermische verplaatsing in warme en koude leidingsystemen. Dit kan helpen de overmatige belasting te verminderen die wordt veroorzaakt door beperkte uitzetting en krimp, op voorwaarde dat de verbinding de juiste afmetingen heeft en geïnstalleerd is.
Ongecontroleerde leidingbelastingen kunnen de pompmondstukken, klepaansluitingen, turbine-interfaces en warmtewisselaaraansluitingen beïnvloeden. Een goed ontworpen uitzettingsvoeg kan helpen deze belastingen te beheersen door de gespecificeerde beweging binnen het leidingstelsel toe te staan.
Roestvast staal en geselecteerde hooggelegeerde balgmaterialen kunnen worden gespecificeerd voor verschillende combinaties van druk-, temperatuur- en procesmedia. De juiste materiaalkwaliteit moet worden bevestigd op basis van daadwerkelijke chemische blootstelling en bedrijfsomstandigheden.
Axiale, universele, scharnierende, cardanische en drukgebalanceerde ontwerpen bieden verschillende manieren om beweging op te vangen. Hierdoor kunnen ingenieurs de verbindingsconfiguratie afstemmen op de leidingindeling, in plaats van te vertrouwen op één ontwerp voor elke toepassing.
Deze voordelen zijn afhankelijk van de juiste techniek, materiaalcompatibiliteit, geschikte steunen en naleving van de installatievereisten van de fabrikant. Een uitzettingsvoeg kan een onvoldoende leidingondersteuning of een verkeerd ontworpen ankersysteem niet compenseren.
Verschillende dilatatievoegconfiguraties voldoen aan verschillende bewegings- en druk-stuwkrachtvereisten. Door deze verschillen te begrijpen, kunnen kopers een geschikt product specificeren.
| Gezamenlijk type | Primaire bewegingsmogelijkheden | Typische ontwerpoverweging |
|---|---|---|
| Axiale dilatatievoeg | Axiale compressie en extensie | Vereist geschikte ankers en geleiders om het leidingsysteem te controleren. |
| Universele dilatatievoeg | Voornamelijk zijdelingse beweging, met hoekmogelijkheid afhankelijk van het ontwerp | Twee balgen verbonden door een centrale spoel zorgen voor meer bewegingsflexibiliteit. |
| Scharnierende dilatatievoeg | Hoekbeweging in een gedefinieerd vlak | Scharnierhardware regelt de beweging en helpt de drukdruk te beperken. |
| Cardanische uitzettingsvoeg | Hoekbeweging in meerdere vlakken | Gimbal-hardware regelt de rotatie en beheert de drukkracht. |
| Drukgebalanceerde dilatatievoeg | Beweging volgens zijn specifieke configuratie | Ontworpen om de drukkracht te balanceren waar conventionele fixatie niet geschikt is. |
| Extern onder druk staande dilatatievoeg | Axiale beweging, afhankelijk van uitvoering | Kan geschikt zijn voor toepassingen die een aanzienlijke axiale compressiecapaciteit vereisen. |
De bewegingscapaciteit van elke configuratie hangt af van de geometrie, balgconstructie, druk, temperatuur en vermoeidheidsvereisten. Ingenieurs moeten de toegestane gecombineerde bewegingen bevestigen in plaats van individuele bewegingsbeoordelingen toe te voegen zonder verificatie.
Materiaalkeuze heeft invloed op de corrosieweerstand, het temperatuurvermogen, de flexibiliteit en de vermoeiingsprestaties. De juiste specificatie moet rekening houden met het procesmedium en de mechanische omstandigheden die tijdens het bedrijf worden ervaren.
De gepubliceerde productinformatie van Tianshun vermeldt de volgende typische opties. Dit zijn referentiebereiken en mogen niet worden geïnterpreteerd als gelijktijdige beoordelingen voor elk ontwerp.
| Parameter | Gepubliceerd typisch bereik of optie | Wat kopers moeten bevestigen |
|---|---|---|
| Nominale diameter | DN50–DN3000; grotere of niet-standaard maten kunnen worden overwogen | Werkelijke verbindingsgrootte, face-to-face lengte en tekeningvereisten |
| Ontwerp druk | PN10, PN16, PN25, PN40 | Drukwaarde bij de gespecificeerde bedrijfstemperatuur |
| Ontwerp temperatuur | -196°C tot +800°C | Toegestane temperatuur voor het geselecteerde materiaal en constructie |
| Materiaal balg | SS304, SS316L, Inconel 625 en andere opties | Corrosiecompatibiliteit en materiaalcertificering |
| Verbindingen | Geflensde of gelaste uiteinden | Toepasselijke flensnorm, afmetingen en lasvereisten |
| Vermoeidheid leven | 1.000, 3.000 of 5.000 cycli voor gespecificeerde ontwerpen | Berekende levensduur onder de werkelijke bewegings- en drukomstandigheden |
Werkelijk toegestane druk, temperatuur en beweging moeten worden geverifieerd voor de geselecteerde verbinding. Deze parameters zijn onderling afhankelijk en de meest veeleisende waarde in één categorie is niet automatisch van toepassing wanneer andere bedrijfsomstandigheden veranderen.
Compensatoren met metalen balgen worden gebruikt in industrieën waar gecontroleerde leidingbewegingen en betrouwbare insluiting belangrijk zijn.
Voor elke toepassing moeten ingenieurs de vloeistofsamenstelling, ontwerpdruk, bedrijfstemperatuur, opstart- en uitschakelcycli, trillingen en potentiële transiënte belastingen evalueren. Deze gegevens bepalen of een metalen balgverbinding geschikt is en welke configuratie gespecificeerd moet worden.
Een betrouwbaar selectieproces begint met nauwkeurige bedrijfsgegevens. Het kiezen van een verbinding die alleen gebaseerd is op de nominale buisdiameter kan resulteren in onvoldoende bewegingsvermogen of een ongeschikte drukwaarde.
Tianshun provides standard and customized metal bellows expansion joint options. Voor niet-standaardsystemen helpt het delen van de leidingtekeningen en bedrijfsgegevens het engineeringteam bij het beoordelen van de vereiste configuratie en specificaties.
Zelfs een correct ontworpen dilatatievoeg kan voortijdig falen als deze verkeerd wordt geïnstalleerd of wordt blootgesteld aan bewegingen buiten de gespecificeerde grenzen. Installatie en onderhoud moeten daarom de goedgekeurde tekeningen en instructies van de fabrikant volgen.
Controleer tijdens onderhoud op zichtbare vervorming, corrosie, lekkage, ongebruikelijke trillingen en schade aan beschermende onderdelen. Controleer eventuele veranderingen in de bedrijfsomstandigheden die de levensduur of het bewegingsvermogen kunnen beïnvloeden. Inspectie-intervallen moeten gebaseerd zijn op de ernst van het onderhoud, de kriticiteit van de apparatuur en het toepasselijke onderhoudsprogramma.
Voor hogedruk-, hogetemperatuur- of gevaarlijke mediasystemen moeten inspectie en reparatie worden uitgevoerd door gekwalificeerd personeel volgens de relevante veiligheidsprocedures. Een beschadigde balg mag niet opnieuw in gebruik worden genomen zonder een passende technische beoordeling.
Het belangrijkste doel ervan is het opvangen van gespecificeerde leidingbewegingen veroorzaakt door thermische uitzetting, krimp of andere verplaatsing, terwijl het helpt de belastingen te beheersen die door het leidingsysteem worden overgedragen.
Een axiale compensator zorgt voornamelijk voor compressie en verlenging langs de hartlijn van de buis. Een universele uitzettingsvoeg maakt gebruik van twee balgelementen gescheiden door een centrale spoel om een grotere zijdelingse beweging mogelijk te maken, met extra hoekmogelijkheden, afhankelijk van het ontwerp.
Er bestaat niet één beste materiaal voor elke toepassing. SS304, SS316L, SS321, Inconel 625 en andere legeringen kunnen onder verschillende omstandigheden geschikt zijn. De selectie moet gebaseerd zijn op vloeistofcompatibiliteit, temperatuur, druk, vermoeidheidsvereisten en de technische beoordeling van de fabrikant.
De levensduur is afhankelijk van het aantal en de omvang van bewegingscycli, druk, temperatuur, corrosie, trillingen, installatiekwaliteit en onderhoud. Vraag om een berekening van de levensduur tegen vermoeiing voor het gespecificeerde werkingsbereik, in plaats van te vertrouwen op een universele schatting van de levensduur.
Nee. Dilatatievoegen vervangen doorgaans niet de behoefte aan geschikte buissteunen, ankers en geleiders. Deze componenten regelen het gewicht, de uitlijning en de beweging van de buis, zodat de verbinding binnen de ontwerpgrenzen functioneert.
De productinformatie van Tianshun beschrijft standaard- en op maat gemaakte ontwerpen, inclusief niet-standaard afmetingen en verschillende materiaalopties. Kopers moeten tekeningen, bedrijfsomstandigheden, bewegingsvereisten en verbindingsdetails verstrekken om de haalbaarheid te bevestigen en een ontwerpspecifieke offerte te verkrijgen.
Een metalen balg-expansievoeg is een belangrijk onderdeel in industriële leidingsystemen die thermische bewegingen moeten opvangen, verplaatsingen moeten beheersen en aangesloten apparatuur moeten beschermen tegen overmatige mechanische belastingen. Betrouwbare prestaties zijn afhankelijk van de keuze van het juiste balgmateriaal, de bewegingsconfiguratie, de drukwaarde en de levensduur tegen vermoeiing, terwijl een correct installatie- en ondersteuningsontwerp wordt gegarandeerd. Tianshun biedt standaard- en maatwerkoplossingen voor een reeks industriële pijpleidingvereisten, waarbij de traceerbaarheid van materialen en inspectieopties worden beschreven in de productinformatie. Om een geschikte configuratie voor uw project te identificeren, bekijkt u de specificaties van de Tianshun Metal Bellows Expansion Joint enneem contact met ons opmet uw bedrijfsparameters, technische tekeningen en inkoopvereisten om de materiaalkeuze, het ontwerp op maat en een oplossing op maat voor uw pijpleidingsysteem te bespreken.
