Hoe beschermen hydraulische dempers pijpleidingen tegen seismische en dynamische belastingen?

Pijpleidingen zijn de levensaders van de moderne industrie en transporteren olie, gas, chemicaliën en water over grote afstanden. Ze zijn echter kwetsbaar voor een reeks externe krachten, waaronder seismische gebeurtenissen, windbelastingen, waterslag en drukstoten. Deze dynamische en seismische belastingen kunnen catastrofaal falen van pijpleidingen veroorzaken als ze niet op de juiste manier worden beheerd.Hydraulische demperszijn de kritische veiligheidsvoorzieningen die pijpleidingen tegen deze krachten beschermen. A hydraulic snubber, also known as a shock suppressor or seismic snubber, is a mechanical device that allows slow, controlled thermal movement of the pipeline while locking rigidly under rapid dynamic loads, thereby preventing excessive displacement and stress. At Yangzhou Tianshun Pipeline Technology Co., Ltd., our factory has been engineering high-performance Hydraulic Snubbers for over 25 years, and we have seen their essential role in safeguarding critical infrastructure worldwide.

Het beveiligingsmechanisme van een hydraulische snubber is gebaseerd op een eenvoudig maar zeer effectief principe: snelheidsgevoelige vergrendeling. Under normal operating conditions, the snubber allows the pipeline to expand and contract thermally at a slow rate, accommodating thermal growth without constraint. However, when a seismic event or a sudden dynamic load occurs, the snubber senses the rapid increase in velocity and instantaneously locks, acting as a rigid strut that restrains the pipe and prevents excessive movement. This rapid response is achieved through a precision-engineered hydraulic system that includes a piston, a cylinder filled with a specialized silicone fluid, and a sophisticated valving mechanism. Our Hydraulic Snubbers are designed to respond in milliseconds, ensuring that pipelines are protected against the most severe seismic and dynamic events. In this comprehensive guide, we will delve into the engineering, hydraulics, and materials that make hydraulic snubbers indispensable for pipeline safety, and we will provide detailed technical specifications and application guidance from our factory's extensive experience.

Inhoudsopgave

• 1. Wat is het werkingsprincipe van een hydraulische demper?
• 2. Hoe verminderen hydraulische dempers seismische en dynamische belastingen?
• 3. Wat zijn de belangrijkste technische specificaties van onze hydraulische dempers?
• 4. Hoe kunnen een juiste installatie en onderhoud de prestaties van de demper garanderen?
• Veelgestelde vragen (FAQ)
• Conclusie en advies op maat over snubber

Wat is het werkingsprincipe van een hydraulische snubber?

At its core, a Hydraulic Snubber is a velocity-sensitive energy-absorbing device that provides both freedom of movement for thermal expansion and rigid restraint under dynamic loads. The device consists of a cylinder filled with a high-viscosity silicone fluid, a piston with specially designed orifice passages, and a spring-loaded check valve assembly. Under normal slow thermal movements, the piston moves through the fluid at a low velocity, allowing the fluid to flow through the orifice and the check valve with minimal resistance. Deze vrije beweging, doorgaans minder dan 100 mm/sec, maakt thermische uitzetting mogelijk zonder aanzienlijke belastingen op de pijpleiding te veroorzaken. However, when a dynamic event such as an earthquake or a water hammer generates a high-velocity movement, the fluid flow through the orifice becomes highly restricted due to the pressure drop across the piston. De terugslagklep sluit, waardoor de vloeistof door een gecontroleerde bypass wordt gedwongen, waardoor een dempend effect ontstaat dat de snelle beweging weerstaat. The locking action is progressive, meaning the snubber offers increasing resistance as velocity increases, effectively becoming a rigid stop for very high-velocity events.

Belangrijkste operationele principes van onzeHydraulische dempers:

• Snelheidsgevoelige vergrendeling:De snubber is afgesteld om te vergrendelen bij een specifieke snelheidsdrempel, doorgaans tussen 50 en 150 mm/sec, afhankelijk van de toepassing. Dit zorgt ervoor dat het ontgrendeld blijft bij normale thermische uitzetting, maar onmiddellijk wordt vergrendeld bij seismische gebeurtenissen.
• Progressieve weerstand:In tegenstelling tot een mechanische stop, die voor een plotselinge, stevige beperking zorgt, biedt de hydraulische demper een progressieve weerstand die toeneemt met de snelheid. Dit dempt de schokbelasting, waardoor de piekkracht die op de pijpleiding en zijn steunen wordt overgebracht, wordt verminderd.
• Thermische compensatie:De snubber is ontworpen om zowel uitbreidings- als compressiebewegingen op te vangen, waardoor de pijpleiding vrij kan uitzetten en krimpen binnen het normale werkingsbereik.
• Failsafe ontwerp:In het geval van een lekkage van hydraulische vloeistof of een defecte afdichting is de snubber ontworpen om automatisch te vergrendelen, waardoor wordt voorkomen dat de pijpleiding onbeschermd blijft.
• Instelbare vergrendelingsgevoeligheid:Veel van onze hydraulische snubbers maken lokale aanpassing van de vergrendelingssnelheid mogelijk, waardoor fijnafstemming mogelijk is om te voldoen aan de specifieke seismische ontwerpcriteria van de pijpleiding.

Een praktijkvoorbeeld uit een petrochemische fabriek in het Midden-Oosten illustreert het werkingsprincipe in actie. The plant had a large-diameter steam pipeline that experienced significant thermal expansion during normal operation, with movements of up to 150 mm. De regio is echter ook gevoelig voor kleine seismische activiteit. Standaard pijpsteunen lieten de thermische beweging toe, maar konden de pijp niet tegenhouden tijdens een aardbeving. By installing our Hydraulic Snubbers at strategic locations, the plant achieved free thermal movement under normal conditions, while the snubbers locked during seismic events, limiting the pipe displacement to safe levels. The plant manager reported that the snubbers performed flawlessly during a magnitude 5.2 earthquake, preventing any damage to the pipeline system.

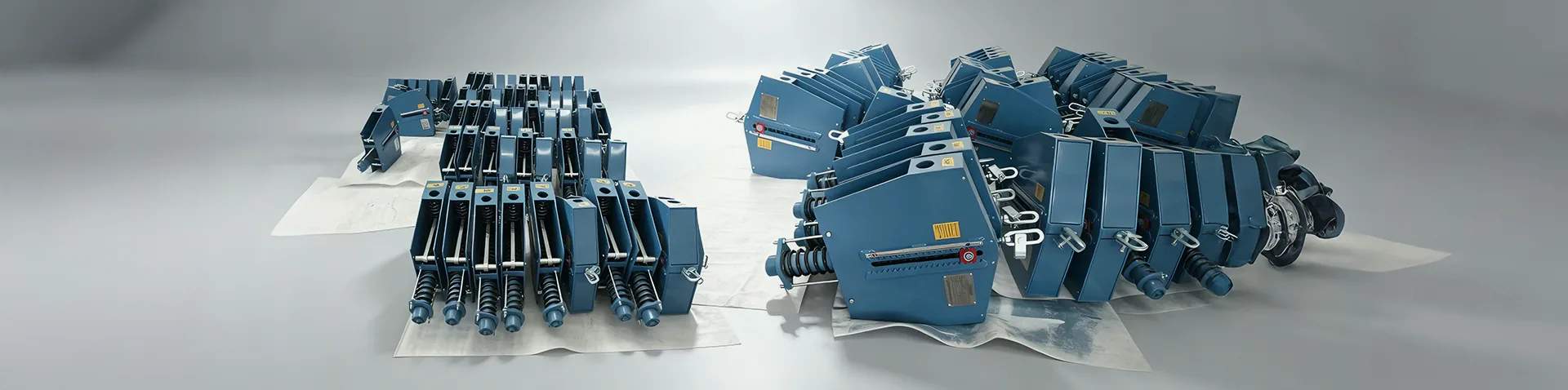

Onze fabriek inYangzhou Tianshun Pipeline Technology Co., Ltd.produceert hydraulische snubbers met een reeks vergrendelingsgevoeligheden en slagcapaciteiten voor verschillende pijpleidinggroottes en bedrijfsomstandigheden. We gebruiken hoogwaardig roestvrij staal voor bevochtigde onderdelen en onze siliconenvloeistof is chemisch inert en stabiel over een breed temperatuurbereik. Elke snubber wordt getest op een dynamische testopstelling om de vergrendelings- en dempingseigenschappen ervan te verifiëren. Deze toewijding aan precisietechniek zorgt ervoor dat onze hydraulische dempers betrouwbare bescherming bieden voor pijpleidingen in de meest veeleisende omgevingen.

Hoe verminderen hydraulische dempers seismische en dynamische belastingen?

Seismische gebeurtenissen en dynamische belastingen genereren complexe krachten die in meerdere richtingen op pijpleidingen inwerken.Hydraulische dempersdeze krachten aanpakken door te zorgen voor een combinatie van rigide terughoudendheid en energiedissipatie. When a seismic wave travels through the ground, it causes the pipeline to move with the ground, but because the pipeline is a long, continuous structure, its inertia causes it to lag behind the ground motion. Deze differentiële beweging kan buigspanningen en axiale belastingen veroorzaken die de ontwerplimieten van de buis overschrijden. Een hydraulische snubber vergrendelt tijdens de seismische gebeurtenis, koppelt de pijp aan de steunconstructie en voorkomt overmatige relatieve beweging. Additionally, the snubber's hydraulic damping action dissipates a portion of the seismic energy as heat, reducing the overall load on the pipeline and its supports.

Belangrijkste belastingverminderende mechanismen van hydraulische dempers:

• Verplaatsingsbeperking:Door onder hoge snelheid te vergrendelen beperkt de snubber de verplaatsing van de pijpleiding tijdens een seismische gebeurtenis, waardoor deze binnen de ontwerpomhulling van de pijp en zijn steunen blijft.
• Energiedissipatie:Het hydraulische dempingseffect zet een deel van de kinetische energie van de dynamische belasting om in warmte, waardoor de kracht die op de pijpleiding en de structurele steunen wordt overgebracht, wordt verminderd.
• Herverdeling van de belasting:Hydraulische snubbers zijn strategisch langs de pijpleiding geplaatst om de seismische belasting gelijkmatig te verdelen, waardoor concentratie van spanning op specifieke punten wordt voorkomen.
• Resonantiepreventie:Door een dempend effect te hebben, helpt de snubber te voorkomen dat de pijpleiding resoneert op de natuurlijke frequentie, wat de dynamische belastingen zou kunnen versterken.
• Bescherming tegen waterslag:De snelle vergrendeling van de snubber bij plotselinge drukstoten (waterslag) voorkomt dat de pijpleiding overmatig beweegt, waardoor het risico op verbindingsscheiding of ondersteuningsfalen wordt verminderd.

A case study from a liquefied natural gas (LNG) facility in Southeast Asia demonstrates the effectiveness of Hydraulic Snubbers in mitigating seismic loads. De faciliteit bevond zich in een seismisch actieve zone en beschikte over een bovengronds leidingsysteem van 2 km lang. Na een seismische risicobeoordeling hebben ingenieurs meer dan 100 hydraulische snubbers geïnstalleerd op kritieke ondersteuningslocaties. Tijdens een aardbeving met een kracht van 6,2 blokkeerden de snubbers zoals ontworpen, waardoor de verplaatsing van de pijpen werd beperkt tot het berekende veilige bereik. Uit inspecties na het evenement bleek dat er geen schade was aan het leidingsysteem, en de faciliteit kon de activiteiten binnen 48 uur hervatten. De faciliteitsmanager gaf de Hydraulic Bubbers de eer om een ​​catastrofale mislukking te voorkomen.

Our factory manufactures Hydraulic Snubbers in a variety of configurations, including single-acting and double-acting types, to suit different load directions and magnitudes. We bieden ook snubbers met een ingebouwde visuele positie-indicator waarmee onderhoudspersoneel de status van de snubber in één oogopslag kan controleren. Our engineering team can perform a snubber sizing and placement study, using finite element analysis (FEA) to model the pipeline's response to seismic and dynamic loads. Dit zorgt ervoor dat de snubbers optimaal gepositioneerd en gedimensioneerd zijn om de meest effectieve bescherming te bieden. With our Hydraulic Snubbers, pipeline operators can have confidence that their infrastructure is prepared for even the most severe seismic and dynamic events.

Wat zijn de belangrijkste technische specificaties van onze hydraulische dempers?

TS MACHINARY manufactures a comprehensive range of Hydraulic Snubbers for various pipeline applications. Our product line includes snubbers with different load capacities, stroke lengths, and locking velocities to suit the specific requirements of power plants, refineries, and industrial facilities. All our Hydraulic Snubber products are manufactured in accordance with ISO 9001 and meet the requirements of ASME B31.1, DIN EN 13480, and other international standards. The table below summarizes the key technical specifications for our most popular Hydraulic Snubber models, which are used in critical pipeline protection applications worldwide. Our factory can also produce custom snubbers to meet specific project requirements, including special stroke lengths, load capacities, and environmental protection coatings.

Naast de standaardmodellen biedt onze fabriek verschillende optionele functies om de prestaties en geschiktheid van hydraulische dempers voor specifieke omgevingen te verbeteren. Deze omvatten: een versie voor lage temperaturen met een gespecialiseerde siliconenvloeistof die vloeibaar blijft tot -40°C; een versie voor hoge temperaturen, geschikt voor continu gebruik bij 120°C; en een versie met epoxycoating voor corrosieve omgevingen, zoals offshore-platforms en chemische fabrieken. We bieden ook aangepaste slaglengtes om tegemoet te komen aan specifieke thermische bewegingsvereisten van pijpleidingen.

Ons kwaliteitscontroleproces omvat een 100 procent dynamische prestatietest op elke hydraulische snubber, waarbij wordt gecontroleerd of de blokkeersnelheid, het laadvermogen en de dempingseigenschappen aan de gespecificeerde waarden voldoen. We voeren ook een druktest uit op het hydraulische systeem om er zeker van te zijn dat er geen lekkage is onder werkdruk. Elke snubber is gemarkeerd met een uniek serienummer, waardoor volledige traceerbaarheid mogelijk is, van productie tot installatie in het veld. Onze fabriek inYangzhou Tianshun Pipeline Technology Co., Ltd.houdt een uitgebreide inventaris bij van standaard dempers en componenten, waardoor snelle levering op elke locatie mogelijk is. We bieden ook een selectieservice voor snubbers, waarbij ons technische team u helpt bij het kiezen van het optimale model en de optimale maat voor uw specifieke behoeften op het gebied van pijpleidingbescherming.

Hoe kunnen een juiste installatie en onderhoud de prestaties van de snubber garanderen?

Hydraulische demperszijn precisieapparaten die een zorgvuldige installatie en regelmatig onderhoud vereisen om ervoor te zorgen dat ze naar behoren presteren. Onjuiste installatie kan ertoe leiden dat de snubber niet kan vergrendelen onder dynamische belastingen, of dat deze kan vergrendelen wanneer dat niet zou moeten (bijvoorbeeld tijdens langzame thermische beweging). Onze fabriek inYangzhou Tianshun Pipeline Technology Co., Ltd.biedt gedetailleerde installatierichtlijnen en onderhoudsaanbevelingen om klanten te helpen de betrouwbaarheid en levensduur van hun hydraulische dempers te maximaliseren. Het volgen van deze richtlijnen zorgt ervoor dat de snubbers de kritische bescherming bieden die nodig is tijdens seismische en dynamische gebeurtenissen.

Belangrijke installatie- en onderhoudspraktijken voor hydraulische dempers:

• Juiste oriëntatie:De demper moet in de juiste richting worden geïnstalleerd, met de zuigerstang in lijn met de richting van de verwachte beweging. Als u de demper onder een hoek installeert, kan zijwaartse belasting ontstaan, waardoor de afdichtingen kunnen worden beschadigd en de prestaties kunnen afnemen.
• Correcte montage:Gebruik de meegeleverde montagebeugels en zorg ervoor dat deze stevig aan de pijpleiding en de draagstructuur zijn bevestigd. De bevestigingspunten moeten structureel voldoende zijn om het draagvermogen van de demper over te brengen op de steun.
• Smering en afdichting:De zuigerstang van de snubber moet regelmatig worden gereinigd en gesmeerd met de aanbevolen olie om corrosie en verslechtering van de afdichting te voorkomen. Tijdens routineonderhoud moeten de afdichtingen worden geïnspecteerd op tekenen van slijtage of lekkage.
• Functioneel testen:Wij raden aan om de blokkeerfunctie van de snubber jaarlijks te testen met behulp van een draagbare testunit die een dynamische belasting simuleert. Dit zorgt ervoor dat de snubber operationeel blijft en dat de vergrendelingssnelheid niet buiten de specificatie is geraakt.
• Vervangingsschema:Zelfs bij goed onderhoud hebben hydraulische dempers een beperkte levensduur. Wij raden aan de snubber elke 15-20 jaar te vervangen, of eerder als de integriteit van de afdichting is aangetast of als de snubber is blootgesteld aan een ernstige aardbeving.

Een casestudy van een kerncentrale in de Verenigde Staten illustreert het belang van regelmatig onderhoud van de snubber. During a routine inspection, maintenance personnel discovered that several Hydraulic Snubbers had developed seal leaks, causing the silicone fluid to slowly leak out. Als ze niet werden aangepakt, zouden de snubbers een verminderd dempingsvermogen hebben gehad en mogelijk niet goed zijn vergrendeld tijdens een aardbeving. De fabriek volgde onze aanbevolen onderhoudsprocedure, waarbij de afdichtingen werden vervangen en de snubbers opnieuw werden gevuld met verse vloeistof. Een daaropvolgende dynamische test bevestigde dat de snubbers volledig operationeel waren. The plant's safety manager noted that the proactive maintenance program prevented a potential safety issue, and the snubbers were fully functional during the next seismic event.

Onze fabriek biedt een uitgebreide onderhoudshandleiding voor de snubber waarin de procedures voor inspectie, testen en vervanging van afdichtingen worden beschreven. We bieden ook een trainingsprogramma voor onderhoudspersoneel, waarin het juiste gebruik van testapparatuur en de interpretatie van testresultaten aan bod komen. For customers who prefer a turnkey solution, we offer a snubber service contract that includes periodic inspection, functional testing, and seal replacement. Deze service zorgt ervoor dat uw hydraulische snubbers in optimale conditie blijven, klaar om uw pijpleidingen te beschermen wanneer dat nodig is. By investing in proper installation and maintenance, pipeline operators can ensure that their Hydraulic Snubbers provide the highest level of protection for the entire lifespan of the pipeline system.

Veelgestelde vragen (FAQ)

Vraag 1: Wat is het verschil tussen een hydraulische demper en een mechanische veerpoot?

Answer: A mechanical strut provides a rigid connection that does not allow any thermal movement, which can impose high thermal stresses on the pipeline. Een hydraulische demper daarentegen maakt een langzame thermische beweging mogelijk en vergrendelt onder snelle dynamische belastingen. Dit betekent dat de demper tijdens normaal bedrijf thermische uitzetting opvangt, waardoor de spanning wordt verminderd. Onder seismische of dynamische belastingen vergrendelt het en fungeert het als een stijve steun. This dual function makes hydraulic snubbers more suitable for pipelines that experience significant thermal movement, as they prevent the accumulation of thermal stress.

Vraag 2: Kan een hydraulische snubber worden gerepareerd of moet deze worden vervangen als deze defect raakt?

Antwoord: In veel gevallen kunnen hydraulische dempers worden gerepareerd door de afdichtingen te vervangen en de vloeistof bij te vullen. Als de interne zuiger of cilinder echter beschadigd is, moet de demper vervangen worden. Onze fabriek biedt een herbouwservice voor de meeste van onze hydraulische snubber-modellen, waarbij we de snubber demonteren, inspecteren, versleten onderdelen vervangen en de snubber weer in elkaar zetten volgens de originele specificaties. Wij raden u aan de snubber door een gekwalificeerde technicus te laten beoordelen om te bepalen of reparatie of vervanging de meest kosteneffectieve optie is.

Vraag 3: Hoe wordt de sluitsnelheid van een hydraulische demper bepaald?

Antwoord: De blokkeersnelheid wordt bepaald door het ontwerp van de interne kleppen en openingen van de snubber, en wordt ingesteld tijdens de productie. Deze wordt doorgaans geselecteerd op basis van de verwachte thermische bewegingssnelheid van de pijpleiding en de seismische ontwerpcriteria. Voor de meeste toepassingen wordt een sluitsnelheid tussen 80 en 150 mm/sec gebruikt. Onze fabriek kan de sluitsnelheid aanpassen om aan specifieke projectvereisten te voldoen. We bieden ook snubbers met een instelbare vergrendelingssnelheid, waardoor afstemming ter plaatse mogelijk is om te passen bij het specifieke bewegingsprofiel van de pijpleiding.

Vraag 4: Zijn hydraulische dempers geschikt voor zowel binnen- als buiteninstallaties?

Antwoord: Ja, hydraulische dempers zijn geschikt voor zowel binnen- als buiteninstallaties. Voor buiteninstallaties, vooral in corrosieve omgevingen of gebieden met een hoge luchtvochtigheid, raden wij echter onze dempers aan met een corrosiebestendige coating (epoxy of gegalvaniseerd). Voor extreem koude klimaten bieden we een lagetemperatuurversie aan met een gespecialiseerde vloeistof die vloeibaar blijft tot -40°C. Onze fabriek kan gedetailleerd advies geven over de meest geschikte materiaal- en coatingopties voor uw specifieke installatieomgeving.

Vraag 5: Welke certificeringen heeft Yangzhou Tianshun Pipeline Technology Co., Ltd. voor zijn hydraulische snubbers?

Antwoord: Onze hydraulische snubbers worden vervaardigd onder de certificeringen ISO 9001:2015 (Kwaliteitsmanagement) en ISO 14001:2015 (Milieumanagement). We voldoen ook aan de normen ASME B31.1, DIN EN 13480 en GB/T 17116.3 voor pijpleidingondersteuningen. Onze producten zijn getest en gecertificeerd door externe organisaties, waaronder SGS en TÜV, en we leveren bij elke bestelling een volledige set testrapporten en certificaten. Onze fabriek wordt regelmatig gecontroleerd om ervoor te zorgen dat onze productieprocessen en kwaliteitscontrolesystemen voldoen aan de hoogste internationale normen.

Conclusie: Bescherm uw pijpleidingen met hoogwaardige hydraulische dempers

Hydraulische dempers zijn essentiële apparaten die pijpleidingen kritisch beschermen tegen seismische en dynamische belastingen. By allowing free thermal movement under normal conditions and locking under rapid dynamic events, they prevent excessive displacement, reduce stress, and dissipate energy, ensuring the integrity and safety of the pipeline system. At Yangzhou Tianshun Pipeline Technology Co., Ltd., our factory has been engineering high-performance Hydraulic Snubbers for decades, offering a wide range of models with various load capacities, strokes, and locking velocities to suit diverse applications. Our commitment to quality, precision engineering, and customer support ensures that our snubbers deliver reliable protection for the most critical infrastructure projects worldwide.

Wilt u uw leidingsysteem beveiligen tegen seismische en dynamische belastingen?Neem vandaag nog contact op met Yangzhou Tianshun Pipeline Technology Co., Ltdvoor een uitgebreid snubberadvies. Ons technische team analyseert het ontwerp, de bedrijfsomstandigheden en het seismische risicoprofiel van uw pijpleiding om het optimale model, de grootte en de plaatsing van de hydraulische snubber aan te bevelen. We bieden gratis haalbaarheidsstudies, concurrerende prijzen en snelle levering, met een volledig assortiment installatie- en onderhoudsondersteuning.Vraag nu uw gratis advies over hydraulische snubber aan bij Yangzhou Tianshun Pipeline Technology Co., Ltd. en zorg ervoor dat uw pijpleiding beschermd is tegen het onverwachte.
