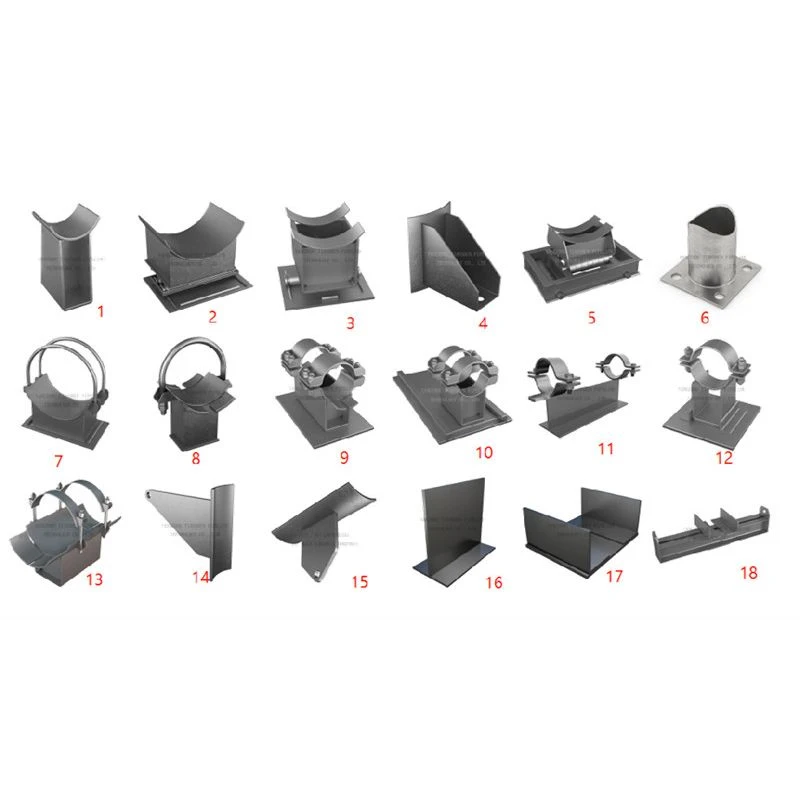

Schoensteun voor geïsoleerde buis

Op een geïsoleerde leiding kan een standaard pijpschoen meer problemen veroorzaken dan oplossen. Als het belastingspad van de schoen door de isolatie snijdt, verbrijzelt de isolatie na verloop van tijd. Dat verbrijzelde gedeelte laat warmte binnen of buiten, vormt condensatie op koude oppervlakken en wordt een startpunt voor corrosie onder isolatie. De oplossing is niet ingewikkeld – een goed ontworpen schoensteun voor geïsoleerde buizen scheidt de dragende functie van de thermische functie – maar er is zorgvuldige engineering voor nodig om de details goed te krijgen.

Bij Yangzhou Tianshun hebben we sinds 2012 geïsoleerde pijpschoenen ontworpen en gefabriceerd voor projecten op vijf continenten. We hebben ze geleverd voor stadskoelingsnetwerken waar elke watt aan warmtewinst van belang is, voor stoomleidingen waar een blanke metalen schoen energie zou verspillen en brandgevaar zou veroorzaken, en voor LNG-installaties waar een koude plek op een steun kan leiden tot ijsvorming en structurele schade. In beide gevallen is de eis hetzelfde: draag het gewicht van de buis betrouwbaar terwijl de isolatie continu blijft en de dampremmende laag afgedicht blijft.

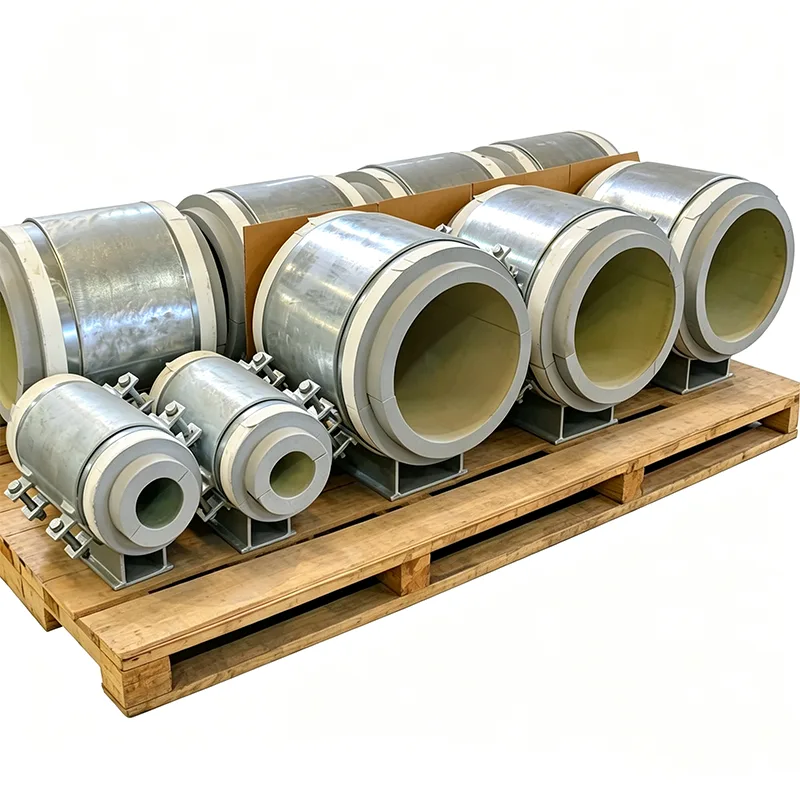

Hoe een geïsoleerde pijpschoen eigenlijk werkt

Het kernidee is eenvoudig: een stijf, dragend isolatieblok zit tussen de buis en de metalen steunwieg. De buis rust op de isolatie, de isolatie zit in de schoen en de metalen schoen brengt de belasting over op de constructie. Maar om dat blok jaren van pijpbewegingen en thermische cycli te laten overleven zonder te scheuren, te verschuiven of zijn isolerende prestaties te verliezen, is het volgende vereist:

Het blokmateriaal wordt geselecteerd op basis van het temperatuurbereik. Voor gekoeld water en koude toepassingen tot ongeveer -50°C gebruiken we doorgaans hogedichtheidpolyisocyanuraat (PIR) of cellulair glas. Voor stoom- en heteolieleidingen tot 400°C en hoger gebruiken we materialen op basis van calciumsilicaat of perliet. De belangrijkste eigenschap is de druksterkte bij de ontwerptemperatuur; wat bij kamertemperatuur standhoudt, kan bij 200 °C zachter worden.

Het isolatieblok is volledig ingekapseld. Een metalen borgring of een gelaste zijwand omringt het blok aan alle kanten, waardoor wordt voorkomen dat het naar buiten loopt onder zijdelingse beweging van de buis of trillingen. Het blok zit op een stalen basisplaat met een doorlopende las, zodat er geen direct metaal-naar-buis pad is waardoor de warmte de isolatie kan omzeilen.

Het dampschermpad is ontworpen om ononderbroken te zijn. Bij koude leidingen is het binnendringen van vocht de vijand. We zorgen ervoor dat het ontwerp van de schoen ervoor zorgt dat de ter plekke aangebrachte dampremmende laag op de buisisolatie continu kan afdichten op het isolatieblok van de schoen of de metalen mantel, zonder gaten waardoor vochtige lucht het koude oppervlak kan bereiken.

Ontwerpflexibiliteit die aansluit bij de werkelijke omstandigheden op de locatie

We behandelen geïsoleerde pijpschoenen niet als kant-en-klare artikelen, omdat geen twee isolatiespecificaties precies hetzelfde zijn. Wij maken elke schoen passend bij:

Uw buisdiameter en isolatiedikte (of het nu 25 mm schuimglas is of 150 mm minerale wol).

Het type in het veld toegepast isolatiesysteem: we kunnen de secundaire isolatie vooraf op maat snijden zodat deze rond het schoenlichaam past en een bekledingsprofiel bieden dat de afwerking van de locatie vereenvoudigt.

De omstandigheden van de pijpbeweging. Als de buis glijdt, kunnen we een met PTFE of grafiet geïmpregneerde schuifplaat op de schoenbasis integreren, waarbij het wrijvingsarme oppervlak is verbonden met een roestvrijstalen draagplaat die het isolatieblok beschermt tegen schuifkrachten.

Speciale vereisten zoals brandwerende isolatie, slijtvaste coatings op de metalen onderdelen of afvoergaten om waterophoping bij buiteninstallaties te voorkomen.

Wat u krijgt bij elke zending

Een bestelling voor geïsoleerde Tianshun-pijpschoenen omvat alle documentatie waar uw inspecteur om zal vragen:

EN 10204 Type 3.1 certificaten voor de stalen componenten.

Gegevensbladen voor isolatiemateriaal met druksterkte- en thermische geleidbaarheidswaarden bij ontwerptemperatuur.

Dimensionale inspectierapporten die de blokdikte, schoenhoogte en afmetingen van de basisplaat bevestigen.

Laad testcertificaten indien vereist door de projectspecificatie.

Toepassingen

Gekoelde water- en pekelleidingen in stadskoelinstallaties en datacenters

Stoom- en condensaatleidingen in industriële installaties en krachtcentrales

LNG- en cryogene vloeistofleidingen waarbij koude plekken absoluut moeten worden vermeden

Koel- en koelopslagfaciliteiten

Elke geïsoleerde leiding die op een leidingrek loopt, waarbij energie-efficiëntie en onderhoudskosten op de lange termijn van belang zijn

Waarom Tianshun?

Wij zijn een gespecialiseerde ondersteuningsfabrikant en geen algemene leverancier van pijpfittingen. Wanneer u ons uw lijst met leidingleidingen en isolatiespecificaties toestuurt, controleert ons technische team de belasting op elke schoen, bevestigt de compatibiliteit van het isolatiemateriaal en markeert alle locaties waar de standaard schoenafmetingen niet passen in de beschikbare structuur. Met dit niveau van onderzoek worden problemen op de tekentafel ontdekt, niet tijdens de installatie. Meer dan 70% van onze omzet is herhaling – een direct resultaat van het leveren van schoenen die precies functioneren zoals verwacht vanaf de eerste hydrotest tot het einde van de ontwerplevensduur.

Veelgestelde vragen

Vraag: Kunnen jullie mijn isolatietype en -dikte exact matchen?

EEN: Ja. Wij dimensioneren de schoen en het draagblok zonder enig compromis op uw buisdiameter, isolatiemateriaal en opgegeven dikte.

Vraag: Levert u het isolatieblok of moet ik dit ter plaatse installeren?

A: Wij leveren de schoen met het dragende isolatieblok dat al aan de binnenkant is vastgelijmd en ingekapseld. De omliggende secundaire isolatie en bekleding worden doorgaans ter plaatse aangebracht, maar we kunnen ook isolatiekits prefabriceren.

Vraag: Hoe voorkom je dat warmte door het metalen schoenlichaam stroomt?

A: Het isolatieblok zorgt voor een thermische onderbreking tussen de buis en de metalen basis. De zijwand van de schoen maakt geen rechtstreeks contact met de buis, dus er is geen doorlopend metalen pad waardoor de warmte de isolatie kan omzeilen.

Vraag: Wat moet ik doen als mijn leiding axiaal beweegt als gevolg van thermische uitzetting?

A: We kunnen een PTFE- of grafietglijplaat aan de onderkant van de schoen toevoegen, waardoor de buis kan bewegen terwijl het isolatieblok stabiel blijft.

Vraag: Aan welke normen voldoen deze schoenen?

A: De staalproductie volgt MSS SP-58 en MSS SP-69. Isolatiematerialen worden geleverd volgens projectspecifieke ASTM- of EN-normen en waar van toepassing kunnen we voldoen aan de CE-markeringsvereisten onder de PED.
