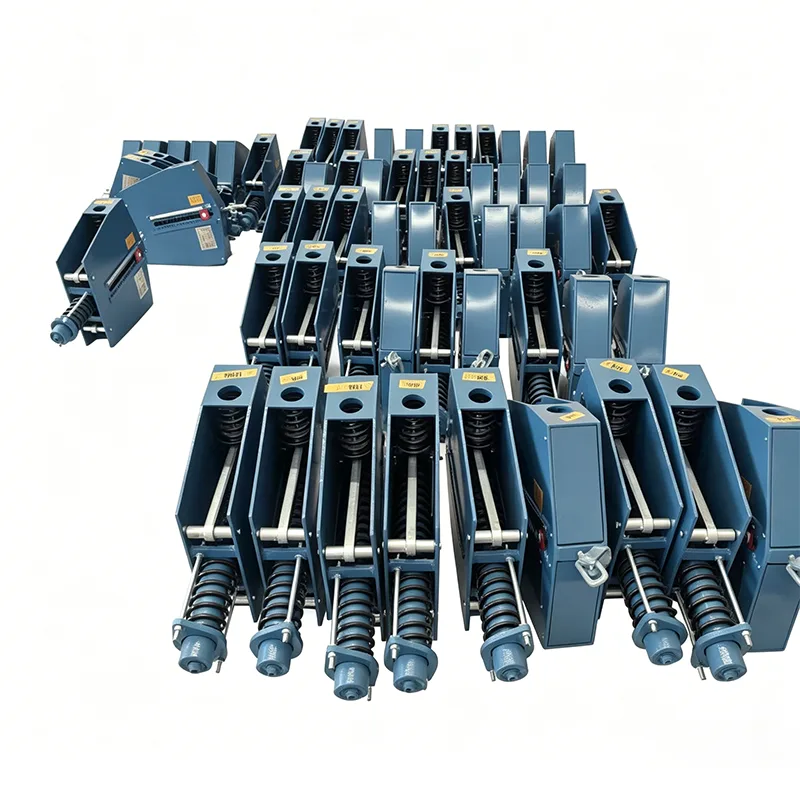

Thermische energiecentrale met constante veerhanger

In de complexe stoom-water-, rookgas-lucht- en poederkoolpijpleidingsystemen van thermische energiecentrales is thermische verplaatsing van pijpleidingen, veroorzaakt door drastische temperatuurveranderingen, een verborgen kerngevaar dat de veiligheid van het systeem bedreigt. Gesteund door 14 jaar technische accumulatie op het gebied van pijpleidingondersteuning, heeft Yangzhou Tianshun Pipeline Technology Co., Ltd. speciaal een Thermal Power Plant Constant Spring Hanger ontwikkeld voor werkomstandigheden op het gebied van thermische energie. Ontworpen op basis van het principe van momentevenwicht, biedt dit product een continue constante ondersteunende kracht wanneer verticale thermische verplaatsing optreedt in pijpleidingen, absorbeert en compenseert effectief verplaatsingsspanning, voorkomt dat pijpleidingen en aangesloten apparatuur worden beschadigd door extra spanning, en zorgt voor een veilige werking van elektriciteitscentrales op de lange termijn.

Last-verplaatsingscurve verkregen uit de typetest van een constante veersteun/hanger. De horizontale as staat voor verplaatsing, terwijl de verticale as belasting vertegenwoordigt. De curve blijft ongeveer horizontaal over de volledige werkweg, wat aantoont dat de ondersteunende kracht in wezen constant blijft wanneer de leiding doorbuigt als gevolg van thermische uitzetting en krimp.

Deze typetest verifieert de belastingconstante, de volledige bewegingsstabiliteit en de operationele betrouwbaarheid van constante veereenheden. Alle productie-eenheden worden vóór verzending onderworpen aan een belastingkalibratie, waarbij de belastingafwijking binnen ±6% wordt gecontroleerd in overeenstemming met ANSI/MSS‑SP‑58‑2018 en NB/T47038‑2013.

Deze producten zijn toepasbaar op industriële leidingsystemen met een grote thermische verplaatsing, inclusief hoofdstoomleidingen en andere hogetemperatuur- en hogedrukleidingen.

Producttechnische specificaties

Specificaties voor constante veerhangers	Voorbeeld
Model/serie	PH, LH, CA, CS, TH
Laadvermogen (in bedrijf)	0,1 kN - 500 kN
Totale reis	50 mm, 100 mm, 200 mm, 400 mm
Werkelijke reizen	Tot 600 mm
Belastingafwijking (tolerantie)	±5% (standaard) / ±3% (hoge nauwkeurigheid)
Installatiepositie	Horizontaal / Verticaal
Afwerking behuizing	Thermisch verzinkt / epoxy
Bedrijfstemperatuur.	-20°C tot +80°C (omgevingstemperatuur)
Materiaal veerspiraal	60Si2Mn / 50CrVA
Bereik belastingaanpassing	±10% (veldaanpassing)

Engineeringtoepassing en waarderealisatie

Pijpleidingsystemen in thermische energiecentrales stellen extreem hoge eisen aan de betrouwbaarheid van ondersteunende onderdelen. Bij het ontwerpen van de Constant Spring Hanger van de thermische energiecentrale hebben we volledig rekening gehouden met praktische technische pijnpunten:

Eliminatie van extra spanning: Binnen het gespecificeerde last-verplaatsingsbereik behouden het veermoment en het belastingsmoment altijd een dynamisch evenwicht, waardoor vervorming van de pijpleiding of lekkage van verbindingen veroorzaakt door thermische uitzetting en koude krimp wordt vermeden.

Nauwkeurige instelling in koude toestand: De fabrikant voert de pre-compressie-instelling strikt uit volgens de door de gebruikers geleverde installatiebelasting, en bevestigt de indicatorplaat in de theoretische werkpositie in koude toestand door middel van positioneringsblokken, waardoor de veer tijdelijk in een stijve toestand verkeert tijdens installatie ter plaatse en onbedoelde spanning tijdens de constructie wordt vermeden.

Intuïtieve bediening en onderhoudsmonitoring: Dankzij het ontwerp van de externe verplaatsingsindicatorplaat kunnen bedienings- en onderhoudspersoneel intuïtief controleren of de verplaatsing van de veersteun onder werklast consistent is met het ontwerp nadat de pijpleiding in normaal bedrijf is gebracht, waardoor preventief onderhoud wordt vergemakkelijkt.

Strenge kwaliteitscontrole en installatiespecificaties

Elk product wordt vóór verzending volledig intern getest

Vóór verzending doorloopt elk product een compleet intern testprogramma. Dit programma omvat dimensionale en visuele inspectie, PMI (Positive Material Identification), hardheidstesten, MT/PT niet-destructieve testen waar van toepassing, testen van veerbelasting met belasting-verplaatsingscurven en meting van de laagdikte. Fabriekstestrapporten (FTR) en materiaaltestrapporten (MTR) worden bij de verzending geleverd.

Deze interne tests zijn geen ILAC-geaccrediteerde tests door derden

Als tests door derden of laboratoriumtests vereist zijn, kan dit afzonderlijk als optionele service worden geregeld.

Optionele inspectiediensten van derden (apart vermeld)

1. Materiaaltesten

Analyse van de chemische samenstelling, trekproeven, Charpy-slagproeven bij lage temperatuur en hardheidstesten zijn beschikbaar.

2. NDT lassen

Magnetische deeltjestests (MT), vloeistofpenetratietests (PT), ultrasone tests (UT) en radiografische tests (RT) kunnen worden aangeboden.

3. Prestatietesten bij veerbelasting

Er zijn last-verplaatsingscurven opgenomen.

4. Inspectie van thermisch verzinken / epoxycoating. Corrosiebescherming

5. Getuigentesten, fabriekstoezicht en inspectie vóór verzending (PSI)

Wat ons anders maakt

Gebenchmarkeerd tegen het LISEGA International Pipe Support System

Voor de nauwkeurigheid van de belasting, testnormen en documentatiesystemen gebruiken we het internationale leidingondersteuningssysteem LISEGA als maatstaf.

Meer dan een standaard binnenlandse fabrikant

Een standaard binnenlandse fabrikant levert doorgaans alleen het product. We gaan nog verder door bij elke veereenheid een last-verplaatsingscurve weer te geven. We helpen ook bij het organiseren van SGS-tests en getuige-inspecties door derden, en we ondersteunen documentbeoordelingen door PE/CPE-ingenieurs voor buitenlandse projecten.

Waarom kiezen voor de constante veerhanger van de thermische energiecentrale van Tianshun?

Rijke ervaring met thermische energieprojecten: de producten worden veel gebruikt in stoomwaterpijpleidingen en ophangsystemen voor ketelapparatuur van thermische energiecentrales in binnen- en buitenland, en hebben de tests van opstart- en uitschakelcycli van meerdere eenheden doorstaan.

Technische ondersteuning op maat: We bieden technische diensten voor het volledige proces, van berekening van de pijpleidingspanning, typeselectie en -matching tot installatiebegeleiding op locatie, zodat elke ondersteuning nauwkeurig aansluit bij de werkomstandigheden.

Stabiele levering van de toeleveringsketen: Wij vertrouwen op geautomatiseerde productielijnen en complete testapparatuur in onze basis in Jiangsu en zorgen voor een tijdige en hoogwaardige levering van materialen voor grootschalige thermische energieprojecten.

Volledige levenscyclusondersteuning: we stellen exclusieve projectbestanden op en bieden conditiebeoordeling en vervangingsbegeleiding tijdens stilleggingsonderhoud, waardoor de exploitatie- en onderhoudsrisico's van energiecentrales worden verminderd.

Krijg nu technische ondersteuning:

Yangzhou Tianshun Pipeline Technology Co., Ltd. zet zich in voor het bieden van stabiele en betrouwbare pijplijnondersteuningsgarantie voor wereldwijde thermische energiebedrijven met hoogwaardige thermische energiecentrale Constant Spring Hanger!
