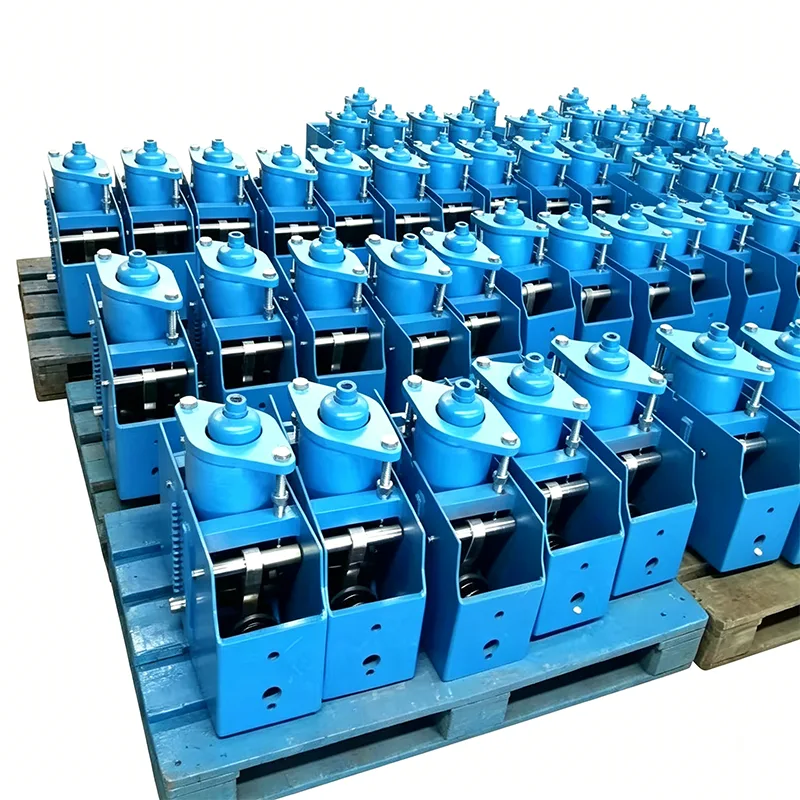

Hoge belasting constante veerhanger

De High Load Constant Spring Hanger is een belangrijk onderdeel voor het beheersen van verplaatsing en belasting in industriële pijpleidingsystemen. Onder werkomstandigheden bij hoge temperaturen en hoge druk genereren pijpleidingen thermische uitzetting en krimpverplaatsing als gevolg van temperatuurveranderingen. Als de ondersteunende kracht verandert door verplaatsing, zal dit leiden tot spanningsconcentratie in de pijpleiding en een bedreiging vormen voor de veilige werking van het systeem. Onze High Load Constant Spring Hanger is ontworpen op basis van het principe van momentevenwicht. Het kan continu een stabiele ondersteunende kracht leveren gedurende de gehele slag van de verticale verplaatsing van de pijpleiding, waardoor schade aan pijpleidingen en aangesloten apparatuur, veroorzaakt door extra spanning, effectief wordt vermeden.

Yangzhou Tianshun Pipeline Technology Co., Ltd., opgericht in 2012, heeft zich geconcentreerd op het gebied van pijpleidingsteunen en hangers, en heeft 14 jaar productie- en toepassingservaring opgebouwd. Onze producten hebben belangrijke projecten in de energie-, petrochemische, energie- en andere industrieën in meer dan 40 landen over de hele wereld gediend en hebben op de lange termijn het terugkoopvertrouwen gewonnen van klanten met een stabiele kwaliteit.

Kernwerkprincipe

De High Load Constant Spring Hanger maakt gebruik van een gezamenlijk ontwerp van een dubbelarmig hefboommechanisme en een spiraalveerconstructie, waardoor een constante krachtuitvoer wordt gerealiseerd op basis van het mechanische principe van momentevenwicht:

▶  Momentevenwichtsmechanisme: wanneer de pijpleiding thermische verplaatsing genereert, brengt het veersamenstel het koppel over via het hefboommechanisme, waardoor het belastingsmoment en het veermoment altijd in evenwicht blijven

▶  Compensatie van de nokkengeleiding: de ingebouwde precisiestructuur van de nokkengeleiding compenseert belastingschommelingen veroorzaakt door mechanische wrijving en productieafwijkingen

▶  Slagindicatorapparaat: Uitgerust met een gevisualiseerde verplaatsingsindicator, die de verplaatsing van pijpleidingen in realtime kan observeren, waardoor installatie en aanpassing ter plaatse wordt vergemakkelijkt

Technische parameters

Kernproductkenmerken

1. Stabiele belastingconstante prestaties

De belastingafwijking van de High Load Constant Spring Hanger wordt gedurende de volledige slag binnen ± 5% gecontroleerd, wat beter presteert dan de nationale standaardvereiste. Door de combinatie van meerdere schijfveren en het precisiemechanische ontwerp zorgt het ervoor dat de pijpleiding altijd een uniforme ondersteuning krijgt tijdens thermische verplaatsing, waardoor het risico op spanningsconcentratie fundamenteel wordt geëlimineerd.

2. Sterk aanpassingsvermogen aan zware belastingsomstandigheden

Het dragende frame is optimaal ontworpen voor pijpleidingsystemen met hoge belasting en maakt gebruik van Q345B-constructiestaal met hoge sterkte, en de veercilinder wordt gevormd door integraal draaien, waardoor verborgen gevaren van omtreklassen worden geëlimineerd. Het product is bestand tegen een maximale belasting van 1000 kN en voldoet daarmee aan de ondersteuningsbehoeften van zwaarbelaste pijpleidingen in grote elektriciteitscentrales, raffinage-eenheden en andere faciliteiten.

3. Handige installatie en onderhoud

▶  Uitgerust met een lastvergrendeling om de veer tijdens installatie en transport te vergrendelen, waardoor onbedoelde verplaatsing wordt voorkomen

▶  De belasting op locatie kan binnen ±10% worden verfijnd om zich aan te passen aan werkelijke afwijkingen in de werkomstandigheden

▶  Gestandaardiseerde verbindingsinterfaces, compatibel met verschillende pijpleidinginstallatievormen

▶  Modulair structureel ontwerp, gemakkelijke vervanging van slijtdelen

4. Volledige dekking voor arbeidsomstandigheden

Het product kan zich aanpassen aan het werktemperatuurbereik van -20℃ tot 450℃. Voor speciale werkomstandigheden, zoals LNG op lage temperatuur en stoom op hoge temperatuur, kunnen overeenkomstige materialen die bestand zijn tegen hoge of lage temperaturen worden aangepast om de betrouwbaarheid van de prestaties in extreme omgevingen te garanderen.

Producttechnische specificaties

Productie- en kwaliteitscontroleborging

We beschikken over een compleet productie- en testsysteem om de betrouwbare prestaties van elke High Load Constant Spring Hanger te garanderen:

▶  Geautomatiseerde productieapparatuur: Uitgerust met automatische balgproductielijnen en diverse vorm- en verwerkingsapparatuur om gestandaardiseerde productie van belangrijke processen te realiseren

▶  Perfect testsysteem: elk product ondergaat vóór levering een belastings- en verplaatsingstest, waarbij inspectierapporten worden afgegeven

▶  Professioneel technisch team: Beschik over een groep technici die zich al vele jaren bezighouden met R&D en productie van pijpleidingsteunen en hangers

▶ Beheer van de traceerbaarheid van materialen: grondstoffen zoals verenstaal en constructiestaal zijn allemaal afkomstig van reguliere staalfabrieken, met traceerbare materiaalkwaliteitscertificaten

Service en ondersteuning

▶ Technische ondersteuning vóór de verkoop: een professioneel verkoopteam dat bekend is met verschillende toepassingen in de arbeidsomstandigheden, kan selectiesuggesties en technische oplossingen bieden op basis van pijplijnparameters

▶  Services op maat: ondersteuning van productaanpassing voor speciale belastingen, speciale verplaatsingen en speciale installatievormen

▶  After-sales garantie: Bied installatiebegeleiding en technisch advies en reageer snel op problemen met de productkwaliteit

▶  Leveringscyclus: Conventionele modellen zijn op voorraad en maatwerkproducten worden geleverd volgens de afgesproken cyclus
