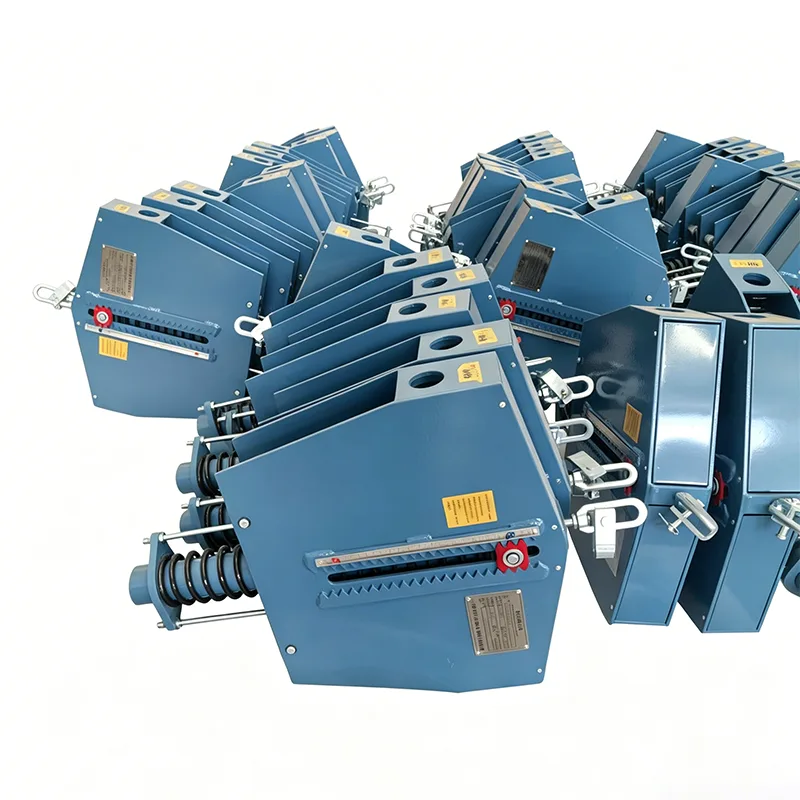

Yangzhou Tianshun Pipeline Technology Co., Ltd., opgericht in 2012, is een geïntegreerde industrie- en handelsonderneming die zich richt op R&D en productie van pijpleidingondersteuningsproducten. De afgelopen 14 jaar hebben we energie-, petrochemische en energieprojecten uitgevoerd in meer dan 40 landen over de hele wereld, en hebben we langdurig vertrouwen van klanten gewonnen met een stabiele productkwaliteit. De Heavy Duty Constant Spring Hanger is ons vlaggenschipproduct, ontwikkeld voor werkomstandigheden met hoge belasting en hoge eisen. Het is systematisch versterkt in materialen, structuur en technologie om een betrouwbare garantie te bieden voor de veilige exploitatie van pijpleidingen onder extreme werkomstandigheden.
▶ Dikwandige pijpleidingen met grote diameter: boven DN600, wanddikte meer dan 20 mm
▶ Zwaargewicht pijpleidingsystemen: belasting per hijspunt meer dan 200 kN, sommige meer dan 500 kN
▶ Hogetemperatuur- en hogedrukhoofdleidingen: hoofdstoomleidingen van elektriciteitscentrales, procesleidingen op hoge temperatuur van raffinage-eenheden
▶ Lange overspanningen: pijpsecties met grote overspanningen in leidinggalerijen met grote puntlasten
▶ Vervorming en barsten van de schaal: de belasting overschrijdt de structurele draaglimiet
▶ Onvoldoende veerstijfheid: overmatige compressie, verlies van constante krachteigenschappen
▶ Pin-afschuivingsfout: onvoldoende sterkte van de verbindingsonderdelen
▶ Trekvervorming van de ophangstang: stang met kleine diameter, verlenging bij overbelasting
De Heavy Duty Constant Spring Hanger is een versterkt product dat speciaal is ontwikkeld voor dergelijke werkomstandigheden, met systematische versterking van alle dimensies van materialen, structuur en technologie.
Volgens sectorstatistieken zijn zware werkomstandigheden verantwoordelijk voor meer dan 60% van de ongevallen met pijpleidingondersteuning:
Probleem: aangenomen gewone hanger met constante kracht, belasting per hijspunt 280 kN Gevolg: zijplaat van de schaal barstte na 3 jaar gebruik, pijpleiding zonk 120 mm Verlies: 15 dagen stilleggingsonderhoud, direct verlies van meer dan 10 miljoen RMB
Probleem: De diameter van de ophangpen was te klein, de sterkte nam af bij hoge temperaturen Gevolg: Afschuifbreuk van de pen, pijpleiding viel, waardoor gemiddelde lekkage ontstond Les: Zware hangers moeten afzonderlijk op sterkte worden berekend op basis van de werkelijke werkomstandigheden
Probleem: materiaalverbrossing bij lage temperatuur, gewone Q235-mantel gescheurd Gevolg: pijpleidingverplaatsing uit de hand, lekkage van koelboxinterfaceflens Verbetering: zware hangers gebruiken taaiheidsmaterialen bij lage temperaturen
In 14 jaar ervaring in de sector heeft Yangzhou Tianshun Pipeline Technology veel vergelijkbare transformatieprojecten voor ondersteuningsstoringen voor zware toepassingen afgehandeld en begrijpt het de bijzonderheid en risico's van zware werkomstandigheden diepgaand.
| Specificaties voor constante veerhangers | Voorbeeld |
| Model/serie | PH, LH, CA, CS, TH |
| Laadvermogen (in bedrijf) | 0,1 kN - 500 kN |
| Totale reis | 50 mm, 100 mm, 200 mm, 400 mm |
| Werkelijke reizen | Tot 600 mm |
| Belastingafwijking (tolerantie) | ±5% (standaard) / ±3% (hoge nauwkeurigheid) |
| Installatiepositie | Horizontaal / Verticaal |
| Afwerking behuizing | Thermisch verzinkt / epoxy |
| Bedrijfstemperatuur. | -20°C tot +80°C (omgevingstemperatuur) |
| Materiaal veerspiraal | 60Si2Mn / 50CrVA |
| Bereik belastingaanpassing | ±10% (veldaanpassing) |
Shell gebruikt Q345B laaggelegeerd hoogsterkte staal, vloeigrens verhoogd met 40%
De dikte van de zijplaten is met 50% toegenomen, het snijden van hele platen zonder lasnaden
Verstevigend ribplaatontwerp aan de onderkant om geconcentreerde spanning te verspreiden
Pin maakt gebruik van 40Cr gelegeerd constructiestaal, geblust en getemperd, sterkte verhoogd met 80%
Pindiameter ontworpen met een veiligheidsfactor van 5 keer de maximale belasting
Zelfsmerende bus aangenomen om wrijving te verminderen en de constantheid te verbeteren
2-4 sets veren parallel voor grote belastingen, enkele veerbelasting binnen een redelijk bereik geregeld
Synchronisch compressieontwerp met veergroep om excentrische belasting te voorkomen
Elke veer afzonderlijk getest, overeenkomende afwijking ≤2%
Doorsnede hefboomarm vergroot, buigmodulus met 100% verhoogd
Verdikte voeringplaat bij het draaipunt om plaatselijk beknellen te voorkomen
Nokkenoppervlak hoogfrequent geblust, hardheid boven HRC45, slijtvastheid 3 keer langer
Sleutelgatposities verwerkt door CNC, positienauwkeurigheid ±0,1 mm
Hefboommomentverhoudingsfout gecontroleerd binnen ±1%
Veercompressie nauwkeurig ingesteld, afwijking van koude belasting ≤3%
De belangrijkste dragende lassen maken gebruik van het lasproces met volledige penetratie
100% ultrasoon testen, voldoet aan de JB/T 4730 Grade II-vereisten
Behandeling voor spanningsverlichting na het lassen om restspanningen tijdens het lassen te elimineren
Bovenste en onderste mechanische limieten ingesteld om schade door overslag te voorkomen
Overbelastingsbeveiliging, die een waarschuwing activeert bij abnormale belasting
Verplaatsingsvergrendeling om veren te beschermen tijdens installatie en transport
De volgende zijn gemeten gegevens (300 kN belasting, 200 mm verplaatsing werkomstandigheden):
|
Slagpositie |
Gewone hangerbelasting met constante kracht |
Zwaar uitgevoerde constante veerhangerbelasting |
Nationale standaard toegestane afwijking |
|
0% (koude toestand) |
282kN (-6,0%) |
294kN (-2,0%) |
±6% |
|
25% |
285 kN (-5,0%) |
297kN (-1,0%) |
±6% |
|
50% (midden) |
300 kN (0%) |
300 kN (0%) |
±6% |
|
75% |
318kN (+6,0%) |
306kN (+2,0%) |
±6% |
|
100% (warme staat) |
321kN (+7,0%) |
309kN (+3,0%) |
±6% |
|
Maximale afwijking |
7,0% (standaard overschrijden) |
3,0% (veel beter dan de nationale norm) |
6% |
De volledige slagbelastingafwijking van de Heavy Duty Constant Spring Hanger wordt binnen ± 4% gecontroleerd, veel beter dan de nationale standaardvereisten, waardoor de veiligheid van pijpleidingen en apparatuur effectief wordt beschermd.
Elke Heavy Duty Constant Spring Hanger moet vóór levering de volgende verificatie voltooien:
Materiaalcertificaatverificatie van stalen platen en ronde staven
Herinspectie van de hardheid en samenstelling van verenstaal
Verificatie van de compatibiliteit van lasmaterialen
CMM-inspectie van CNC-bewerkingsafmetingen
Las UT-testen
Veergroep belasting-verplaatsingscurvetest
100% volledige slagbelastingstest, waarbij 20 meetpuntgegevens worden geregistreerd
Constantheidsberekening, herbewerking voor niet-gekwalificeerde producten
Functietest sluitapparaat en begrenzingsapparaat
Kalibratie van de verplaatsingsindicator
Certificeringsdocumenten voor materiaalkwaliteit
Lasinspectierapport
Lente testrapport
Volledige belasting-verplaatsingstestcurve van de machine
Productkwalificatiecertificaat en installatiehandleiding
|
Industrie |
Toepassingsscenario's |
Typisch belastingsbereik |
|
Energie-industrie |
Hoofdstoom- en opwarmstoompijpleidingen van superkritische/ultra-superkritische eenheden |
200 kN ~ 800 kN |
|
Petrochemisch |
Uitgangen voor hydroverwerkingsreactoren, grote inlaat- en uitlaatpijpleidingen voor verwarmingsovens |
150 kN ~ 600 kN |
|
LNG-terminals |
In- en uitlaten van koelboxen, grote procespijpleidingen bij lage temperaturen |
100 kN ~ 500 kN |
|
Pijpleidingen over lange afstanden |
Leidingsecties met grote overspanningen, geconcentreerde lastleidingen in klepkamers |
100 kN ~ 400 kN |
|
Kernenergie |
Conventionele eilandhoofdstoom-, watervoorzieningssysteempijpleidingen |
200 kN ~ 700 kN |
|
Metallurgie |
Heteluchtpijpleidingen voor hoogovens, grote pijpleidingen voor restwarmteketels |
150 kN ~ 500 kN |
Exclusief serviceproces voor zware projecten
1.Technische docking: Professionele ingenieurs docken met pijpleidingspanningsanalisten om de vereisten voor belasting, verplaatsing en ruimte te bevestigen
2. Schemaontwerp: Bied aangepaste ontwerpschema's voor speciale ruimtebeperkingen
3. Tekeningbevestiging: verstrek gedetailleerde montagetekeningen en belastingstabellen, ondertekend en bevestigd door beide partijen
4. Productie volgen: geef wekelijkse foto's van de productievoortgang voor grote projecten
5. Fabrieksacceptatie: klanten of derden kunnen worden uitgenodigd om tests in de fabriek bij te wonen
6. Service ter plaatse: zorg voor installatiebegeleiding en technische ondersteuning ter plaatse indien nodig
7. Volgen van de werking: Terugbezoek 6 maanden na inbedrijfstelling om de werkingsstatus te begrijpen
▶ Meer dan 500 sets zware hangers met constante kracht geleverd, maximale belasting per eenheid 800 kN
▶ Alle heavy-duty producten bieden 3 jaar kwaliteitsgarantie
▶ Bied binnen 48 uur oplossingen voor eventuele kwaliteitsproblemen tijdens de werking
▶ Levenslange technische advisering en levering van reserveonderdelen
Heavy Duty Constant Spring Hanger is een betrouwbare garantie voor de veilige werking van zware pijpleidingsystemen. Met 14 jaar focus begrijpen we ten zeerste dat zware werkomstandigheden geen fouten toestaan. Elk product is streng getest om een stabiele werking onder extreme werkomstandigheden te garanderen.
