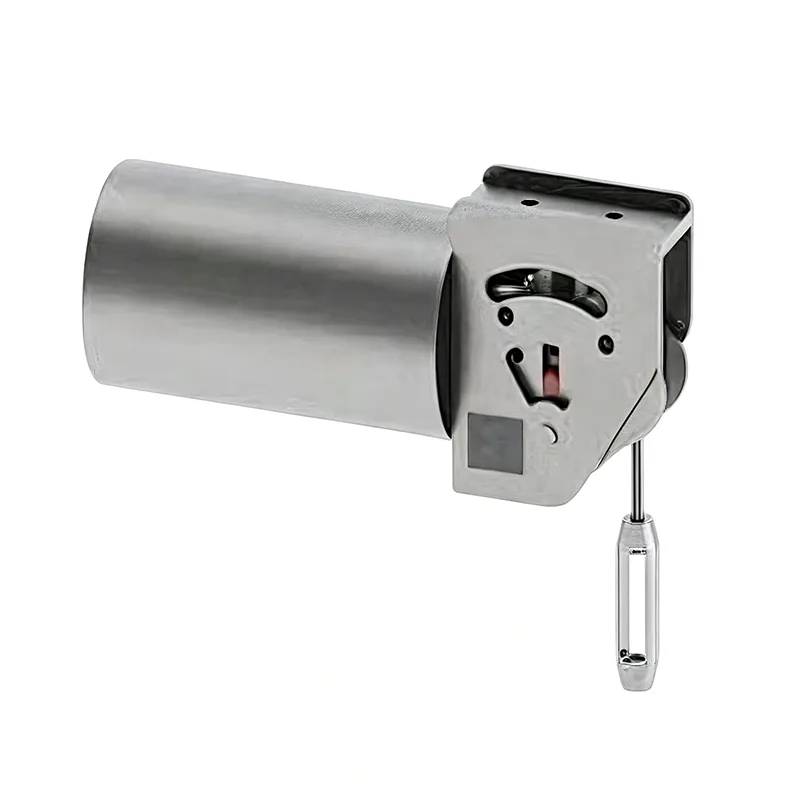

MSS SP-58 Constante veerhanger

Yangzhou Tianshun Pipeline Technology Co., Ltd., opgericht in 2012, exporteert producten naar meer dan 40 landen over de hele wereld en heeft een rijke ervaring in de levering van internationale projecten. MSS SP-58 Constant Spring Hanger is een exportspecifiek product dat is vervaardigd in strikte overeenstemming met de SP-58-standaard van de Manufacturers Standardization Society of the Valve and Fittings Industry (MSS), speciaal ontworpen voor internationale engineeringprojecten, door het buitenland gefinancierde projecten en algemene EPC-aannemingsprojecten die Amerikaanse standaardontwerpspecificaties overnemen.

Last-verplaatsingscurve verkregen uit de typetest van een constante veersteun/hanger. De horizontale as staat voor verplaatsing, terwijl de verticale as belasting vertegenwoordigt. De curve blijft ongeveer horizontaal over de volledige werkweg, wat aantoont dat de ondersteunende kracht in wezen constant blijft wanneer de leiding doorbuigt als gevolg van thermische uitzetting en krimp.

Deze typetest verifieert de belastingconstante, de volledige bewegingsstabiliteit en de operationele betrouwbaarheid van constante veereenheden. Alle productie-eenheden worden vóór verzending onderworpen aan een belastingkalibratie, waarbij de belastingafwijking binnen ±6% wordt gecontroleerd in overeenstemming met ANSI/MSS‑SP‑58‑2018 en NB/T47038‑2013.

Deze producten zijn toepasbaar op industriële leidingsystemen met een grote thermische verplaatsing, inclusief hoofdstoomleidingen en andere hogetemperatuur- en hogedrukleidingen.

Interpretatie van MSS SP-58 standaard

MSS SP-58 is de Amerikaanse nationale standaard voor pijphangers en -steunen, en ook een gezaghebbende standaard die algemeen wordt aanvaard in de internationale technische gemeenschap, geformuleerd door de Manufacturers Standardization Society of the Valve and Fittings Industry.

Kernvereisten van de standaard:

▶ Specificeert de ontwerp-, productie- en testvereisten voor veersteunen en hangers met constante kracht

▶  Verduidelijkt technische indicatoren zoals belastingconstantheid, materialen, inspectie en markering

▶  Is een ondersteunende standaard voor pijpleidingspecificaties uit de API- en ASME B31-serie

▶  Is een verplichte vereiste voor internationale EPC-projecten, door het buitenland gefinancierde projecten en exportprojecten

MSS SP-58 Constant Spring Hanger voldoet volledig aan alle technische eisen van deze norm en kan direct worden gebruikt voor engineeringprojecten onder het Amerikaanse standaardsysteem.

Technische vergelijking: Amerikaanse standaard versus Chinese nationale standaard

Vergelijkingsitem	MSS SP-58 (Amerikaanse standaard)	NB/T 47038 (Chinese nationale norm)
Belastingconstante	≤±5%	≤±6%
Materiaalvereisten	AISI-standaardstaal, traceerbaarheid van het materiaal vereist	GB standaard staal
Lasvereisten	AWS D1.1 Kwalificatie lasprocedure	JB/T 4709
Inspectie-eisen	100% magnetische deeltjestest + belastingstest	Bemonstering inspectie
Markeringsvereisten	Permanente staalstempeling	Markering op naamplaatje
Documentvereisten	MTR materiaaltestrapport + ITP-inspectietestplan	Fabriekskwalificatiecertificaat
Coatingvereisten	SSPC-coatingstandaard	Binnenlandse coatingstandaard
Meeteenheid	Voornamelijk imperiaal (lb, inch)	Metrisch (kN, mm)
Lente serie	MSS standaard nummeringssysteem	Binnenlandse standaardnummering

MSS SP-58 Constant Spring Hanger is hoger dan de binnenlandse normen op het gebied van constantheid, traceerbaarheid van materialen en inspectie-eisen en voldoet aan de strenge eisen van internationale projecten.

Producttechnische specificaties

Specificaties voor constante veerhangers	Voorbeeld
Model/serie	PH, LH, CA, CS, TH
Laadvermogen (in bedrijf)	0,1 kN - 500 kN
Totale reis	50 mm, 100 mm, 200 mm, 400 mm
Werkelijke reizen	Tot 600 mm
Belastingafwijking (tolerantie)	±5% (standaard) / ±3% (hoge nauwkeurigheid)
Installatiepositie	Horizontaal / Verticaal
Afwerking behuizing	Thermisch verzinkt / epoxy
Bedrijfstemperatuur.	-20°C tot +80°C (omgevingstemperatuur)
Materiaal veerspiraal	60Si2Mn / 50CrVA
Bereik belastingaanpassing	±10% (veldaanpassing)

Speciale vereisten voor Amerikaanse standaardproducten en onze oplossingen

Traceerbaarheid van materialen

Alle staalmaterialen worden gekocht bij Amerikaanse standaard gecertificeerde staalfabrieken

Elke stalen plaat en ronde staaf heeft een uniek warmtenummer

Verstrek een volledig materiaaltestrapport (MTR)

100% traceerbare materiaalchemische samenstelling en mechanische eigenschappen

Controle van het lasproces

Voer de lasprocedurespecificatie/procedurekwalificatierecord (WPS/PQR) uit in overeenstemming met AWS D1.1

Lassers werken met certificaten en worden regelmatig gekeurd

100% Magnetic Particle Testing (MT) voor de belangrijkste dragende lassen

Lasgegevens worden volledig gearchiveerd, herleidbaar tot lasser en datum

Strenge fabrieksinspectie

Opstellen Inspectie Testplan (ITP)

Klanten kunnen Hold Points (H-punten) en Witness Points (W-punten) opgeven

Volledige slagbelastingstest voor elk product, met gepubliceerde testcurves

Externe inspectiebureaus (BV, SGS, TÜV) kunnen ter plaatse aanwezig zijn als getuige

Amerikaans standaard coatingsysteem

Zandstralen en ontroesten volgens SSPC-SP10

Epoxy zinkrijke primer + polyurethaan toplaag, droge laagdikte ≥120μm

Zoutsproeitest ≥500 uur, voldoet aan de eisen van het mariene milieu

Coatingtestrapport beschikbaar

Permanente markering

Stalen stempels op de behuizing van het product: model, belasting, verplaatsing, hittenummer, productiedatum

RVS naamplaatje: bedrijfsnaam, normnummer, keuringsmerk

Duidelijke en permanente markering, die voldoet aan de traceerbaarheidsvereisten van projecten

Projectleveringservaring exporteren

In de afgelopen 14 jaar is onze MSS SP-58 Constant Spring Hanger met succes geleverd aan tal van internationale projecten:

▶  Zuidoost-Azië: petrochemische projecten in Singapore, Indonesië, Maleisië

▶  Midden-Oosten: Raffinaderijprojecten in Saoedi-Arabië, de VAE, Oman

▶  Afrika: Elektriciteitscentraleprojecten in Zuid-Afrika, Egypte, Algerije

▶  Zuid-Amerika: energieprojecten in Brazilië, Argentinië

▶  Europa en Amerika: ondersteuning van projecten in de Verenigde Staten, het Verenigd Koninkrijk en Duitsland

Typische gevallen:

▶  Een raffinaderijproject van 20 miljoen ton/jaar in het Midden-Oosten: leverde meer dan 800 sets Amerikaanse standaard veersteunen en hangers en slaagde in één keer door de SGS-inspectie

▶  Een LNG-terminalproject in Zuidoost-Azië: Amerikaanse standaard lage-temperatuur-hangers met constante kracht, geslaagd voor externe inspectie door BV

▶  Een Afrikaans elektriciteitscentraleproject: vervaardigd volgens Amerikaanse normen, voorzien van volledige ITP- en MTR-documenten

Kwaliteitscertificering en documentsysteem

Kwalificatiecertificeringen

ISO 9001:2015 kwaliteitsmanagementsysteemcertificering

Productielicentie voor speciale apparatuur (onderdelen van drukpijpleidingen)

Kan samenwerken met klanten voor PED, CE en andere certificeringen

Leveringsdocumentpakket (standaard voor Amerikaanse standaardprojecten)

Materiaaltestrapport (MTR)

Lasprocedurespecificatie/procedurekwalificatierecord (WPS/PQR)

Inspectietestplan (ITP)

Last-verplaatsingstestcurve voor elk product

Testrapport magnetische deeltjes (MT-rapport)

Testrapport coating

Certificaat van overeenstemming

Installatie- en bedieningshandleiding (Chinees en Engels)

Exclusieve diensten voor exportprojecten

▶  Standaard docking: bekend met ASME B31.1/B31.3, API en andere Amerikaanse standaardsystemen, nauwkeurig inzicht in de technische vereisten

▶  Documentondersteuning: Lever alle technische documenten die nodig zijn voor Amerikaanse standaardprojecten, aanpasbaar volgens klantsjablonen

▶  Inspectiesamenwerking: werk samen met klanten of externe inspectiebureaus (SGS, BV, TÜV, enz.) voor fabrieksinspectie

▶  Verpakking en transport: exportspecifieke begassingvrije houten kistenverpakking, geschikt voor zee- en luchttransport

▶  Documentservice: verstrek een volledige set exportdocumenten, inclusief certificaat van oorsprong, goedereninspectiecertificaat, douaneaangiftemateriaal

▶  Technische ondersteuning: Chinese en Engelse technische ondersteuning, werken samen met de technische verduidelijking van het EPC-project

▶  Leveringsgarantie: Prioritaire productieplanning voor exportprojecten om een ​​tijdige levering te garanderen

MSS SP-58 Constant Spring Hanger is een betrouwbare keuze voor internationale engineeringprojecten. We leveren niet alleen producten die voldoen aan de Amerikaanse normen, maar bieden ook volledige procesdiensten, van technische docking, documentvoorbereiding, inspectiesamenwerking tot exportlogistiek, waardoor een soepele levering van uw exportprojecten wordt gegarandeerd.

Elk product wordt vóór verzending volledig intern getest

Vóór verzending doorloopt elk product een compleet intern testprogramma. Dit programma omvat dimensionale en visuele inspectie, PMI (Positive Material Identification), hardheidstesten, MT/PT niet-destructieve testen waar van toepassing, testen van veerbelasting met belasting-verplaatsingscurven en meting van de laagdikte. Fabriekstestrapporten (FTR) en materiaaltestrapporten (MTR) worden bij de verzending geleverd.

Deze interne tests zijn geen ILAC-geaccrediteerde tests door derden

Als tests door derden of laboratoriumtests vereist zijn, kan dit afzonderlijk als optionele service worden geregeld.

Optionele inspectiediensten van derden (apart vermeld)

1. Materiaaltesten

Analyse van de chemische samenstelling, trekproeven, Charpy-slagproeven bij lage temperatuur en hardheidstesten zijn beschikbaar.

2. NDT lassen

Magnetische deeltjestests (MT), vloeistofpenetratietests (PT), ultrasone tests (UT) en radiografische tests (RT) kunnen worden aangeboden.

3. Prestatietesten bij veerbelasting

Er zijn last-verplaatsingscurven opgenomen.

4. Inspectie van thermisch verzinken / epoxycoating. Corrosiebescherming

5. Getuigentesten, fabriekstoezicht en inspectie vóór verzending (PSI)

Wat ons anders maakt

Gebenchmarkeerd tegen het LISEGA International Pipe Support System

Voor de nauwkeurigheid van de belasting, testnormen en documentatiesystemen gebruiken we het internationale leidingondersteuningssysteem LISEGA als maatstaf.

Meer dan een standaard binnenlandse fabrikant

Een standaard binnenlandse fabrikant levert doorgaans alleen het product. We gaan nog verder door bij elke veereenheid een last-verplaatsingscurve weer te geven. We helpen ook bij het organiseren van SGS-tests en getuige-inspecties door derden, en we ondersteunen documentbeoordelingen door PE/CPE-ingenieurs voor buitenlandse projecten.
