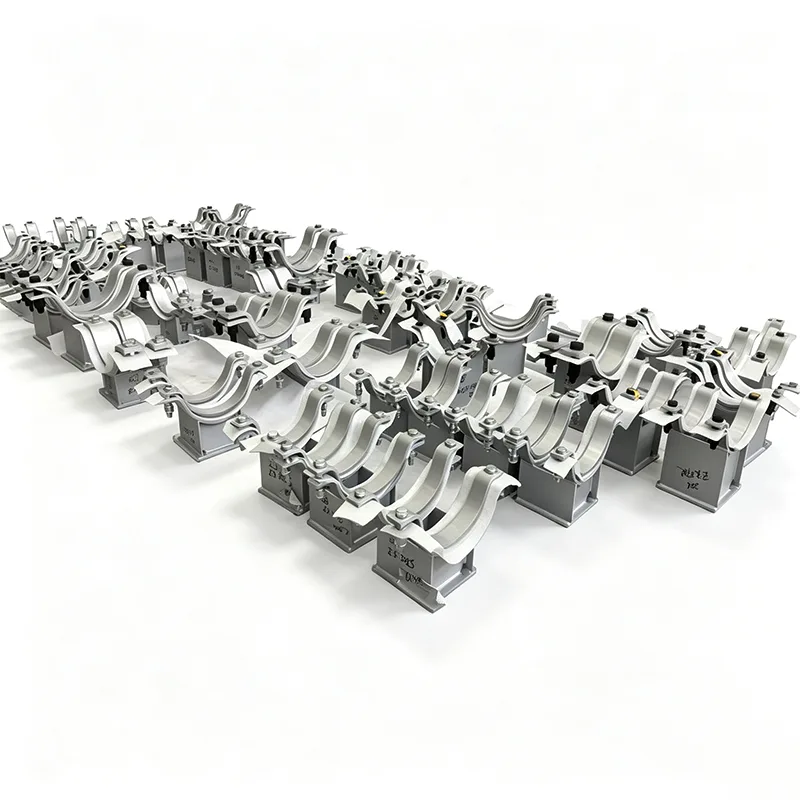

Gegalvaniseerde dubbele buissteun voor stalen balken

Niet elke pijpsteun hoeft een exotische legering te zijn. In de meeste industriële omgevingen – denk aan pijpenrekken, gangen voor nutsvoorzieningen, compressorstations of commerciële ketelruimten – heb je echt een steun nodig die snel naar binnen gaat, de lading vasthoudt zonder te verschuiven en niet begint te roesten na twee regenseizoenen. Dat is precies de ruimte die onze gegalvaniseerde dubbele buissteun voor stalen balken in beslag neemt.

We zijn begonnen met de bouw van deze steunen nadat we herhaaldelijk van installatiebedrijven hadden gehoord dat het boren of lassen op bestaand constructiestaal de vertraging ervan vertraagde en corrosiehaarden veroorzaakte. Sinds 2012 hebben we het ontwerp verfijnd op basis van die directe input uit het veld, waarbij we duizenden van deze eenheden naar projecten in meer dan 45 landen hebben verzonden.

Wat maakt deze ondersteuning ter plaatse anders?

Geen lassen, geen boren – echte kleminstallatie

De gegalvaniseerde dubbele buissteun voor stalen balken is ontworpen om rechtstreeks aan de boven- of onderflens van een I-balk of H-balk te bevestigen met behulp van een robuust mechanisch klemmechanisme. Meestal gaat het hierbij om een ​​paar zeer sterke koolstofstalen klemplaten met geharde stelbouten of een zadel-en-U-boutopstelling, afhankelijk van het balkprofiel. De klem is zo gedimensioneerd dat hij precies past bij de breedte en dikte van de balkflens, zodat wanneer uw team hem vastdraait, hij niet verschuift onder thermische of trillingsbelastingen. Geen veldlassen betekent geen schade aan de bestaande coating of brandwerendheid van de balk, en geen heet werk maakt het mogelijk om de zaken te vertragen.

Echt thermisch verzinken, niet zomaar zinkspray

Elk onderdeel – de dubbele buiszadels, de klemplaten, de verbindingssteunen en alle hardware – wordt eerst vervaardigd en vervolgens volledig ondergedompeld in een thermisch verzinkbad in overeenstemming met ISO 1461. Voor onze standaardprofielen (doorgaans 6 mm en dikker) levert dit een gemiddelde zinklaagdikte op van 85 µm of meer, met daaronder een metallurgisch gebonden ijzer-zinklegeringslaag. We schilderen er niet overheen, en we vertrouwen niet op gegalvaniseerde afwerkingen die kunnen afbladderen onder het aandraaien van de bouten. Na het verzinken worden de draden schoongejaagd en worden de assemblages proefgemonteerd om te garanderen dat het personeel op de locatie niet met een bout zal vechten die geen schroefdraad krijgt.

Dubbele pijpconfiguratie die echt werkt

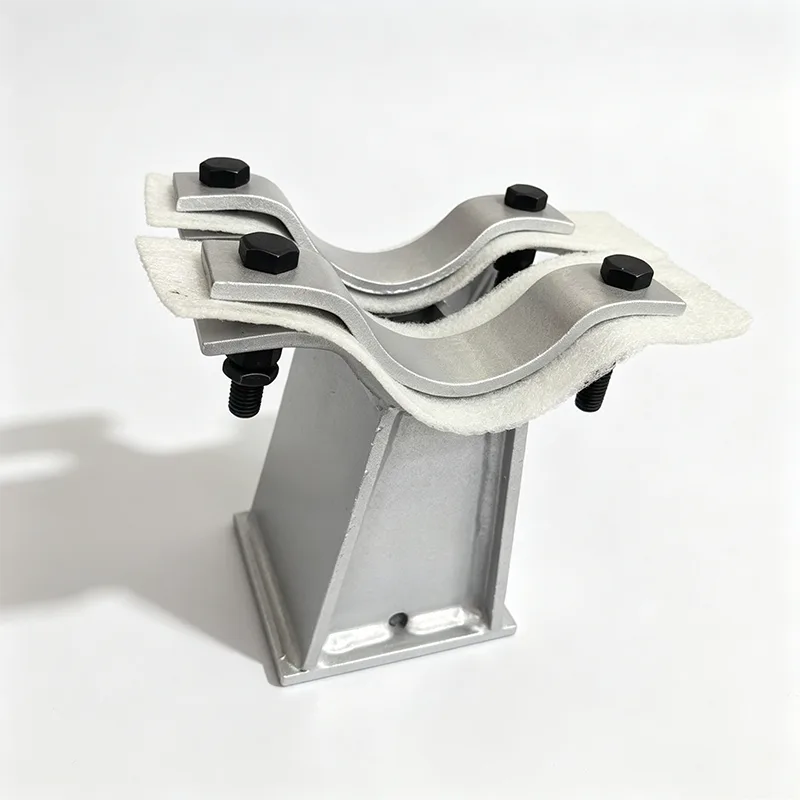

Het “dubbele” deel betekent dat één steunbalkklem twee afzonderlijke buiszadels draagt, naast elkaar of gestapeld. De zadels zijn zo geprofileerd dat ze passen bij uw twee leidingdiameters – vaak verschillende maten voor bijvoorbeeld de aanvoer- en retourleidingen – en zijn op een afstand van elkaar geplaatst met voldoende ruimte voor isolatie, uitzettingsbeweging en toegang met een sleutel. We bewerken de zadelradius in plaats van deze te persen, waardoor een consistent volledig contactoppervlak ontstaat en plaatselijke ovalisatie van dunwandige buizen wordt voorkomen. Als thermische beweging een probleem is, kunnen we glijelementen of PTFE-pads integreren, net als bij onze complexere expansiesteunen.

Het materiaal- en corrosieverhaal

We bouwen de primaire structuur van structureel koolstofstaal S235JR of S275JR (equivalent aan ASTM A36 of A572 Gr. 50), afkomstig van fabrieken die volledige traceerbaarheid volgens EN 10204 3.1 bieden. De bouten zijn doorgaans van koolstofstaal van klasse 8.8, ook thermisch verzinkt, met een was- of anti-vastloopcoating op de schroefdraad om vreten tijdens het aandraaien te voorkomen.

Een punt waar we vaak naar vragen: zal het verzinken overleven in een chemische fabriek of vlakbij de kust? Thermisch verzinkte coatings hebben een gedocumenteerde levensduur van 30-50 jaar in veel atmosferische omgevingen, zelfs in matig agressieve industriële omgevingen. Voor elke batch kunnen wij het gewichtscertificaat voor de zinkcoating en de diktemetingen van onze interne magnetische metingen leveren. Als uw omgeving agressiever is, raden we u misschien aan om te upgraden naar roestvrijstalen zadels, maar de eerlijke waarheid uit onze projectervaring is dat voor de meeste utiliteitsleidingen op constructiestaal gegalvaniseerd de juiste technische keuze en de meest kosteneffectieve is.

Laad- en technische ondersteuning

Hoewel een dubbele buissteun er eenvoudig uitziet, kunnen de gecombineerde belastingen op de balkklem aanzienlijk zijn. Wij verifiëren elke montage op:

Verticaal eigen gewicht van beide leidingen, vol met water of product

Laterale stuwkracht door thermische uitzetting, wind of trillingen met kleine boring

Klemslipweerstand gebaseerd op boutvoorspanning en wrijvingscoëfficiënt

Buigspanning in de zadelsteunen en lokale flensbuiging in de ligger

Standaardunits zijn geschikt voor verticale belastingen van 2 kN tot 60 kN per pijpzadel, met grotere capaciteiten mogelijk op maat gemaakte bestellingen. Wanneer u ons uw leidingspanningsgegevens toestuurt, verstrekken wij u een tabel met draagvermogens of een projectspecifiek rekenblad.

Toepassingen waarbij deze ondersteuningen hun brood verdienen

We zien deze gegalvaniseerde dubbele steunen ingaan op:

Bovengrondse pijprekken in chemische fabrieken en raffinaderijen, waar honderden identieke op balken gemonteerde steunen nodig zijn en de installatiesnelheid een directe invloed heeft op de projectplanning

BOP-leidingen (Balance of Plant) van elektriciteitscentrales – CW, brandwater, instrumentlucht en andere nutsleidingen die langs constructiestaal lopen

Grote commerciële HVAC-systemen, waarbij thermisch verzinken zorgt voor een strak, industrieel uiterlijk dat vaak wordt gespecificeerd voor blootgestelde mechanische ruimtes

Water- en afvalwaterzuiveringsinstallaties, zowel binnen als buiten, waar een gegalvaniseerde steun veel beter omgaat met vocht en incidentele chemische dampen dan een geschilderde steun

Hoe we ervoor zorgen dat elke kavel klopt

Ons winkelproces omvat:

Pre-galvaniserende inspectie van alle gefabriceerde onderdelen op laskwaliteit en maatnauwkeurigheid

Thermisch verzinken in gecertificeerde faciliteiten, met gecontroleerde badchemie en dompeltijd per partij

Inspectie na het verzinken: visuele controle op uniformiteit, geen kale plekken of overmatige insluitsels; zinkdikte gemeten met een gekalibreerde digitale meter op meerdere punten per onderdeel

Proefmontage van een monster uit elke batch om de pasvorm van de bouten en de uitlijning van het zadel te verifiëren

Verpakking met beschermende scheiding om schuren van zink op zink tijdens transport te voorkomen

Alle QC-records worden samengesteld en bij de verzending meegeleverd, samen met materiaalcertificaten en een conformiteitsverklaring.

Maatwerk is een standaardpraktijk

Onze ervaring is dat er maar heel weinig dubbele leidingsteunen “kant-en-klaar” worden besteld. Mogelijk hebt u een klem nodig die past op een balkflensdikte die we niet op voorraad hebben, of het ene zadel op 15 cm en het andere op 2", of een grotere hoogte om de bestaande isolatie vrij te maken. Ons team is gewend om binnen enkele dagen een maatschets of een balken- en buizenschema te maken en daar een vervaardigd onderdeel van te maken. De technische beoordeling en de doorlooptijd van de tekeningen duren doorgaans twee tot drie werkdagen voor een nieuwe configuratie.

Veelgestelde vragen

1. Is het galvaniseren thermisch verzinkt of gegalvaniseerd, en hoe dik is de coating?

We gebruiken alleen thermisch verzinken volgens ISO 1461. Na de fabricage wordt het gehele samenstel ondergedompeld in gesmolten zink, waardoor een metallurgisch gebonden laag van ijzer-zinklegering ontstaat, bedekt met zuiver zink. Voor onze standaard materiaaldiktes (≥6 mm) kunt u rekenen op een gemiddelde laagdikte van 85 µm of groter. Dit is een fundamenteel ander proces dan galvaniseren, waarbij een dunne, puur cosmetische laag wordt aangebracht die veel minder corrosieweerstand biedt. Wij meten de laagdikte op meerdere punten per batch en noteren de waarden op het inspectierapport.

2. Hoe zorg je ervoor dat de balkklem niet wegglijdt onder belasting of trillingen?

De klem is zo ontworpen dat een specifiek koppel op de stelbouten een voorspelbare klemkracht genereert, die we met behulp van een conservatieve wrijvingscoëfficiënt (typisch 0,3 voor gegalvaniseerd staal op staal) omzetten in slipweerstand. Onze belastingstabellen specificeren de koppelwaarde die nodig is om de nominale capaciteit te bereiken, en we verifiëren de slipweerstand van de klem door middel van fysieke belastingtests op daadwerkelijke balksecties. Voor kritische toepassingen kunnen we koppeltabellen leveren en periodiek opnieuw aandraaien aanbevelen als onderdeel van routineonderhoud.

3. Op welke soorten stalen balken past deze steun?

Ons standaard klemontwerp is geschikt voor Europese IPE-, HEA-, HEB-profielen en Amerikaanse brede flens- (W) en S-vormen. Wij hebben klemsets op voorraad voor flensbreedtes van circa 100 mm tot 300 mm en flensdiktes tot 30 mm. Buiten dat bereik produceren wij op maat gemaakte klemplaten. Stuur ons eenvoudigweg uw balksectieaanduiding en wij ontwerpen binnen 2 tot 3 werkdagen de passende klem.

4. Kunnen de twee buizen verschillende diameters hebben, en hoe wordt de afstand bepaald?

Absoluut. We bewerken elk zadel zodat het past bij de specifieke buitendiameter van de buis, zodat een proceslijn van 6 inch en een instrumentluchtlijn van 2 inch dezelfde ondersteuning kunnen delen. De hart-op-hart afstand van het zadel is ontworpen op basis van de door u opgegeven afmetingen, zodat er voldoende ruimte is voor isolatie, thermische uitzetting en toegang tot de bouten. Als u niet zeker bent over de afstand, zullen onze technici een minimale afstand voorstellen op basis van de leidingspecificaties die u verstrekt.

5. Zal het vastklemmen op de balk de verf of brandwering beschadigen?

De klem oefent plaatselijk een hoge contactdruk uit, maar de belasting wordt over het volledige contactoppervlak van de klemplaat verdeeld. Normaal gesproken raden wij aan dat de balkcoating vóór installatie volledig is uitgehard. Kleine inkepingen van zachte verf zijn mogelijk, maar brengen de structurele integriteit van de balk niet in gevaar. Voor brandwering is de klem ontworpen om direct op de stalen flens te worden geplaatst, dus al het brandwerende materiaal moet lokaal rond het klemgebied worden beëindigd of gestript – onze tekeningnotities zullen dit duidelijk maken.

6. Levert u berekeningen voor het draagvermogen, of alleen een cataloguscapaciteit?

Wij kunnen beide doen. Onze standaardcatalogus geeft conservatieve beoordelingen voor gangbare liggerafmetingen en buiscombinaties. Voor projectspecifieke configuraties voeren we een volledige berekening uit waarbij we de slipweerstand van de klem, de boutspanning, de zadelbuigspanning en de lokale buiging van de liggerflens controleren. Het rekenblad maakt deel uit van de documentatie die wij normaliter aan EPC's en adviserende ingenieurs verstrekken.

Een praktische opmerking uit het veld

We hebben door de jaren heen geleerd dat bij grote pijpenrekken het verschil tussen een soepele en een frustrerende installatie vaak neerkomt op de verstelbaarheid van de klem. Daarom zijn onze balkklemmen voorzien van een onverliesbare boutconstructie – er valt niets van de balk als uw monteur boven het hoofd werkt. Het is een klein detail, maar als je het met 500 steunpunten vermenigvuldigt, wordt het echt geld in de vorm van bespaarde arbeid. Dat is het soort feedback dat we terug in het product inbouwen.

Heeft u een liggersectie, twee buismaten en een lading, dan kunnen wij binnen 24 uur een offerte en concepttekening voor u klaar hebben. U bent ook van harte welkom om onze fabriek in Yangzhou te bezoeken en met eigen ogen de kwaliteit van het verzinken en het assemblageproces te zien. We hebben ontdekt dat zodra een ingenieur de dikte van de coating en de consistentie van de montage ziet, de beslissing gemakkelijk wordt.
