Leidingondersteuning voor cryogene service

In cryogene leidingsystemen kan zelfs een kleine fout in het ontwerp van de ondersteuning leiden tot brosse breuken, overmatige warmtewinst of gevaarlijke belasting van aangesloten apparatuur. Bij Yangzhou Tianshun ontwerpen we sinds 2012 leidingsteunen voor LNG-liquefactietreinen, ethyleenopslagterminals en luchtscheidingseenheden. We begrijpen dat een steun in deze dienst niet alleen maar een stuk staal is; het is een zorgvuldig berekend samenstel dat koude krimp moet verwerken, de isolatie-integriteit moet behouden en tientallen jaren structureel gezond moet blijven.

Materiaalkeuze waarbij veiligheid voorop staat

Al onze pijpondersteuningen voor cryogene service zijn vervaardigd uit materialen die hun taaiheid behouden bij de laagste bedrijfstemperaturen. Voor het metalen belastingspad gebruiken we doorgaans ASTM A320 L7-bouten, 304L of 316L roestvrij staal voor klemlichamen en koolstofstaal voor lage temperaturen (A350 LF2) waar de ontwerpomstandigheden dit toelaten. Elke materiaalverhitting wordt getest op de minimale ontwerptemperatuur. Charpy V-notch-waarden worden standaard meegeleverd in uw documentatiepakket, en niet alleen op verzoek.

Ontworpen voor koude krimp en belastingsvariatie

Wanneer een LNG-leiding van 30 meter afkoelt van omgevingstemperatuur tot -162°C, kan deze ruim 50 mm krimpen. Onze ondersteuningsconstructies zijn geconfigureerd om deze beweging mogelijk te maken zonder secundaire spanningen te veroorzaken. Wij bieden:

Cryogene glijplaten met PTFE- of grafietgeïmpregneerde padoppervlakken, gebonden aan een dragend isolatieblok dat koudeoverdracht naar het ondersteunende staal voorkomt.

Vooraf ingestelde koude schoenen die thermische contractie compenseren, waardoor giswerk tijdens de installatie wordt geëlimineerd.

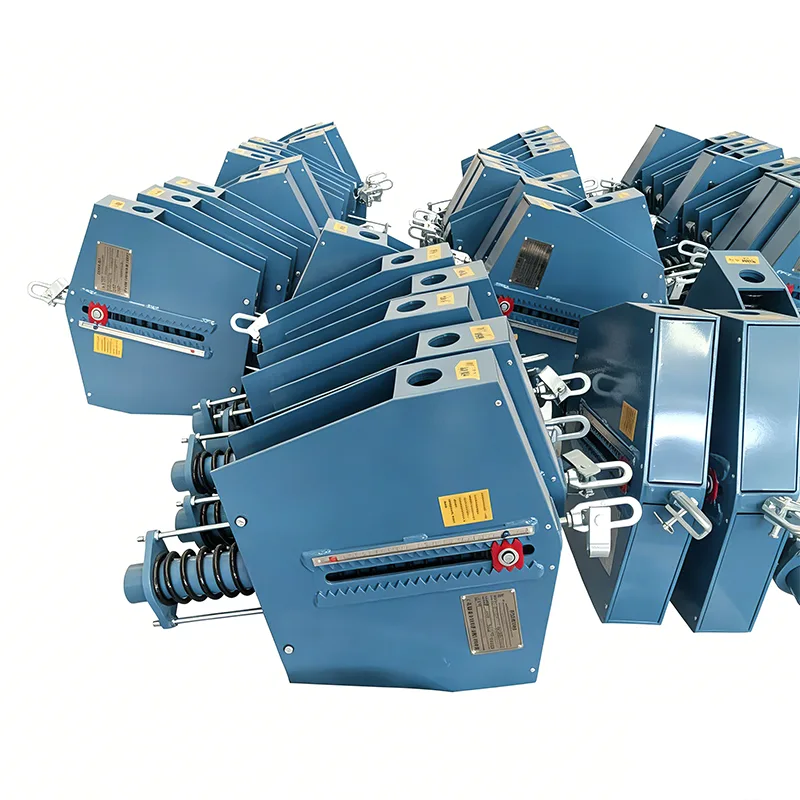

Constante veersteunen die zijn afgestemd om een ​​belastingsvariatie van bijna nul te handhaven over het volledige koude bewegingsbereik, waardoor overbelasting van de spuitmonden op cryogene pompen en compressoren wordt voorkomen.

Isolatie-integratie die ijs en condensatie voorkomt

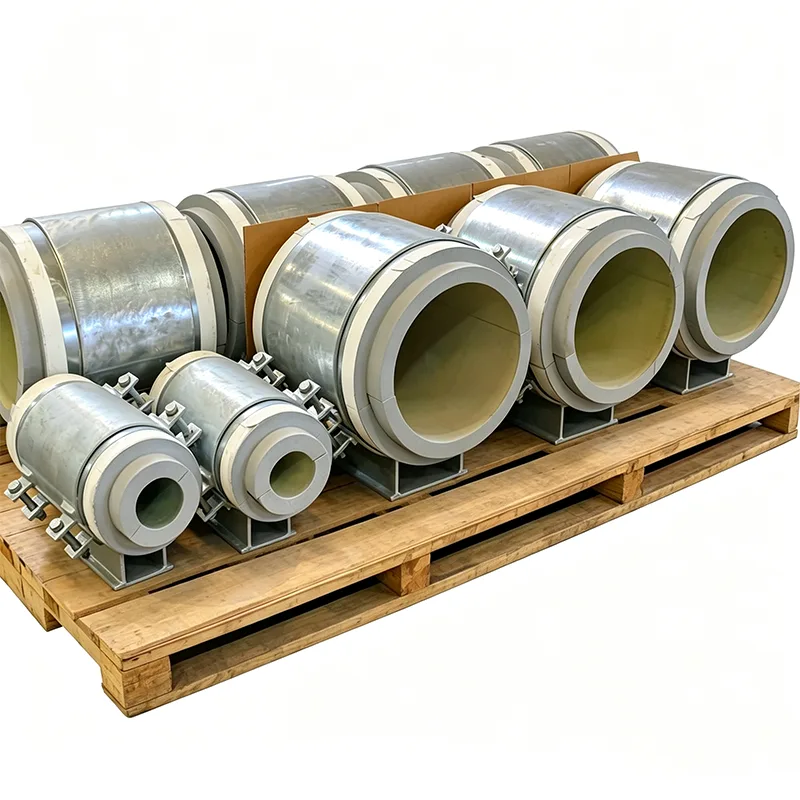

Een gebarsten dampscherm of een koude plek op een drager kan leiden tot ijsvorming, CUI (corrosie onder isolatie) en energieverlies. Onze steunen zijn ontworpen om te integreren met zowel PIR (polyisocyanuraat) als cellulaire glasisolatiesystemen. Het dragende isolatiedeel is volledig ingekapseld tussen de buisschoen en de structurele ondersteuning, met een doorlopend dampremmend pad. We kunnen ook de secundaire isolatie voorsnijden, zodat deze past bij de dikte en de manteldetails van uw leidingwerkaannemer.

Testen en documentatie voor volledige traceerbaarheid

Voor kritische assemblages voeren wij interne belastingtests uit onder omgevings- en gesimuleerde koude omstandigheden. Een standaard cryogene ondersteuningsorder van Tianshun omvat:

EN 10204 Type 3.1 materiaalcertificaten met impactregistratie bij lage temperaturen.

Dimensionale verificatierapporten voor isolatiedikte en schoenoffset.

Lasprocedurekwalificatierecords (WPAR) wanneer er sprake is van lassen.

Optioneel getuigentesten door derden door TÜV, BV of SGS.

Toepassingen

LNG-ontvangstterminals en peakshaving-installaties

Opslag en verwerking van ethyleen, propyleen en vloeibare ammoniak

Industriële gasinstallaties (LOX, LIN, LAR)

Cryogene pijpleidinggalerijen en secundaire opslaggebieden voor tanks

Koudeboxen in luchtscheiding en verwerking van koolwaterstoffen

Onze cryogene ondersteuningen zijn momenteel in gebruik bij projecten in het Midden-Oosten, Zuidoost-Azië en Noord-Amerika en werken betrouwbaar onder enkele van de meest veeleisende thermische omstandigheden.

Waarom Tianshun?

Wij zijn een gespecialiseerde fabrikant, geen algemene distributeur. Ons technische team kan de isometrische gegevens van uw leidingspanningen nemen, elke koude ondersteuningslocatie identificeren en een geoptimaliseerde montage voorstellen die zowel de materiaalkosten als de installatietijd verlaagt zonder de isolatieprestaties in gevaar te brengen. Ruim 70% van onze omzet komt voort uit nabestellingen – een direct resultaat van het leveren van voorspelbare kwaliteit bij elke zending.

Veelgestelde vragen

Vraag: Wat is de laagste temperatuur die uw cryogene ondersteuningen aankunnen?

A: Tot -196°C (temperatuur van vloeibare stikstof). Neem voor service op het gebied van vloeibaar helium contact op met ons technische team.

Vraag: Kunt u ons bestaande pijpschoen- en isolatiedetail matchen?

EEN: Ja. Regelmatig produceren wij klantspecifieke tekeningen, inclusief afwijkende schoenhoogtes, klemstijlen en isolatiediktes.

Vraag: Levert u het isolatiemateriaal als onderdeel van de ondersteuning?

A: Ja, wij leveren de dragende isolatie (PIR, schuimglas of hout) volledig verlijmd op de buisschoen. De omliggende secundaire isolatie en bekleding worden doorgaans op locatie aangebracht, maar we kunnen ook geprefabriceerde isolatiekits leveren.

Vraag: Hoe voorkom je dat de isolatie barst onder cyclische koude belastingen?

A: Het dragende blok is ontworpen met een druksterkte die ruim boven de maximaal berekende lagerdruk ligt. Ook bij meerlaagse isolatie verspringen we de verbindingen en gebruiken we flexibele lijmsystemen die differentiële bewegingen opvangen.

Vraag: Aan welke normen voldoen uw cryogene ondersteuningen?

A: Onze ontwerpen volgen MSS SP-58, ASME B31.3 Hoofdstuk VI (voor LNG), EN 13480 en de nieuwste GIIGNL-richtlijnen. Indien van toepassing kan CE-markering onder PED worden verstrekt.

Vraag: Kunt u korte levertijden aan voor reserveonderdelen voor noodgevallen?

EEN: Ja. Wij houden een voorraad aan van gangbare cryogene glijplaten en boutensets. Voor volledig gefabriceerde samenstellingen is een snelle productie in 7-10 dagen mogelijk.
