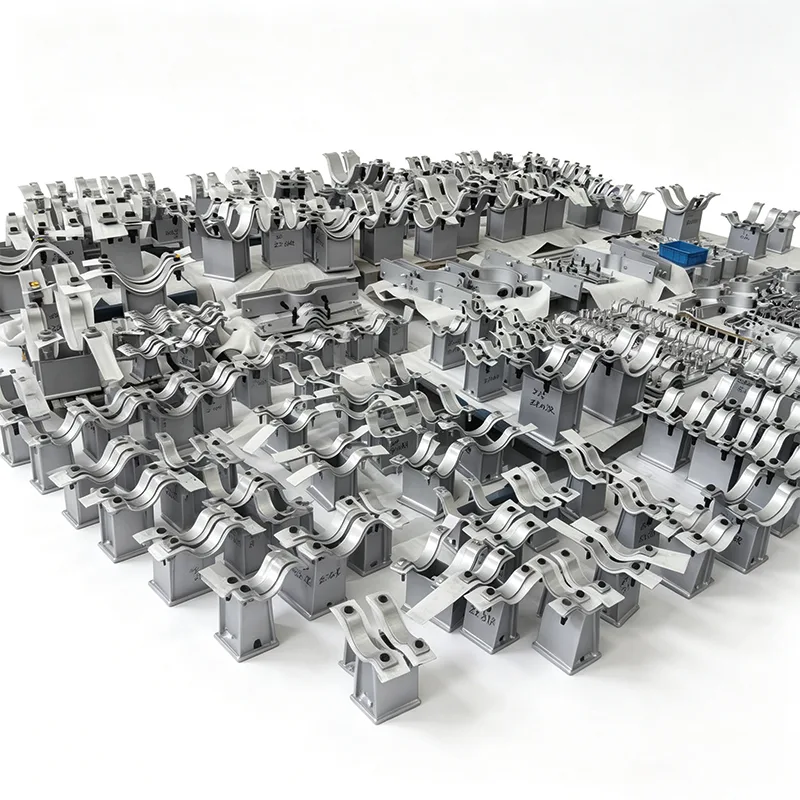

Roestvrijstalen rongenzadelpijpsteunen

Wanneer een leidingondersteuning in een met zout beladen kustinstallatie moet worden geplaatst, agressieve chemische reinigingen moet ondergaan of tientallen jaren onderhoudsvrij moet blijven in een steriele verwerkingslijn, is de materiaalkeuze doorslaggevend. Bij Yangzhou Tianshun ontwerpen en leveren we sinds 2012 pijpondersteuningssystemen, en onze roestvrijstalen rongenzadelpijpsteunen zijn gebouwd voor precies die situaties – waar standaard koolstofstaal gewoon niet standhoudt.

Elke roestvrijstalen staanderzadelsteun die we verzenden weerspiegelt 14 jaar directe feedback van EPC-aannemers, onderhoudstechnici en projecteigenaren in meer dan 45 landen. We hebben geleerd wat werkt, wat vroegtijdig faalt en hoe u veelvoorkomende faalpunten kunt verhelpen lang voordat een steun ooit uw leiding raakt.

Wat je krijgt met een Tianshun roestvrijstalen staanderzadel

Materiaalintegriteit die u kunt traceren

Wij bewerken zadellichamen en staandercomponenten van massief 304 (UNS S30400) of 316L (UNS S31603) roestvrijstalen plaat en staafmateriaal – geen gegoten equivalenten. Elke hoeveelheid materiaal wordt geleverd met een EN 10204 3.1-walstestcertificaat, en we handhaven de volledige traceerbaarheid vanaf de ontvangst van de grondstoffen tot de eindinspectie. Voor projecten die een verhoogde weerstand tegen putjes vereisen, zijn duplex 2205 of super-austenitische kwaliteiten op aanvraag verkrijgbaar.

Speciaal ontworpen vorm, niet zomaar een gebogen plaat

De zadelradius is nauwkeurig bewerkt zodat deze overeenkomt met de werkelijke buitendiameter van uw pijp, doorgaans van 1" NB tot 48" NB en groter. Dit elimineert de puntbelasting die kan optreden bij generieke V-vormige steunen. Bij hotlines vergroten we vaak de zadelbreedte en nemen we wrijvingsarme PTFE- of grafietglijplaten rechtstreeks in het ontwerp op, zodat de ondersteuning met de thermische beweging van uw pijp meewerkt en niet ertegenin.

Staanderontwerp dat de installatie voorspelbaar maakt

De staander zelf – de verticale paal die het zadel aan het constructiestaal verbindt – is verkrijgbaar in configuraties met een vaste hoogte of verstelbare configuraties. Vaste staanders zijn gewoonlijk een enkele gelaste constructie van roestvrijstalen kanaal, H-balk of buis, met een las met volledige penetratie aan de zadelbasis. Verstelbare ontwerpen omvatten een steel met schroefdraad en een borgmoer, waardoor een nauwkeurige hoogte-instelling mogelijk is tijdens het heet uitlijnen zonder snijden of opnieuw lassen.

Alle dragende lassen worden uitgevoerd door gecertificeerde lassers volgens procedures die zijn gekwalificeerd onder ASME Sectie IX, waarbij laskaarten en NDE (PT of RT) indien nodig beschikbaar zijn. De oppervlakteafwerking na het lassen wordt standaard gebeitst en gepassiveerd om de volledige corrosieweerstand te herstellen.

Hoe de lasten worden behandeld

We gaan er niet zomaar vanuit dat ‘roestvrij sterk is’. Onze interne technici controleren elke staanderconstructie op de combinatie van verticaal eigen gewicht, thermische uitzettingskracht, incidentele wind- of seismische belastingen en eventuele opwaartse kracht die kan optreden bij richtingsveranderingen. Als uw project specifieke ontwerpcodes heeft (ASME B31.1, B31.3, EN 13480, enz.), kunnen wij de bijbehorende spanningsanalyse en belastingsgegevens leveren. We hebben steunen geleverd die zijn ontworpen voor verticale belastingen van een paar honderd Newton tot meer dan 300 kN.

Waar u deze steunen in gebruik zult zien

Door de jaren heen zijn onze roestvrijstalen rongenzadelpijpsteunen op plaatsen gekomen waar falen geen optie is:

LNG-hervergassingsterminals – 316L zadelt in open lucht mariene omgevingen op met continue zoutnevel.

Farmaceutische WFI-circuits (water voor injectie) – 304 roestvrij staal met volledige documentatiepakketten en elektrolytisch gepolijste afwerkingsopties.

Eetbare olie- en drankinstallaties – steunen ontworpen met hygiënische profielen, minimale spleten en waar nodig FDA-conforme pakkingmaterialen.

Chemische verwerking en opslag van bijtende stoffen – speciaal geselecteerde kwaliteiten voor weerstand tegen chloride-spanningscorrosie.

Bovenzijden van offshore-platforms – verstelbare rongen maken heruitlijning mogelijk na structurele vereffening, alles in 316L met volledige inspectie door derden.

Hoe we ervoor zorgen dat de kwaliteit echt is

Elke staanderzadelconstructie passeert ons interne testlaboratorium voordat deze wordt vrijgegeven:

Dimensionale verificatie aan de hand van overeengekomen fabricagetekeningen

PMI (positieve materiaalidentificatie) voor kwaliteitbevestiging op roestvrijstalen onderdelen

Kleurpenetrerende of radiografische inspectie op kritische lassen (volgens klantspecificatie)

Belastingtesten op aanvraag voor nieuwe of sterk op maat gemaakte ontwerpen

Onze fabriek is ISO 9001:2015 gecertificeerd en we zijn gewend om tijdens de productie en de eindinspectie samen te werken met externe inspecteurs van SGS, Bureau Veritas, TÜV en klantenvertegenwoordigers.

Maatwerk is de norm, geen meerprijs

Zeer weinig projecten hebben een “catalogus” roestvrijstalen staanderzadel nodig. De meeste vereisen aanpassingen – verschillende afmetingen van de basisplaat, specifieke boutgatpatronen, grotere hoogte om isolatie vrij te maken, een bepaalde hoek van de zadelomslag, geïntegreerde geleiders of klemklemmen. Dat is prima. We hebben onze productieworkflow opgebouwd rond kleine, op maat gemaakte bestellingen. Stuur ons uw leidinggegevensblad, uw constructiestaalverhoging of een eenvoudige schets, en onze ingenieurs sturen u binnen 2-3 werkdagen een voorsteltekening terug.

Voor projecten met repetitieve pijprekvereisten kunnen we een compleet ondersteuningsschema vooraf ontwerpen, optimalisatiemogelijkheden identificeren en de totale installatiekosten verlagen zonder de naleving van de code in gevaar te brengen.

Een laatste opmerking over de betrouwbaarheid

Het merendeel van onze bestellingen voor roestvrijstalen buisondersteuningen is afkomstig van klanten die al koolstofstalen ondersteuningen bij ons hebben geïnstalleerd en speciaal voor de roestvrijstalen upgrade zijn teruggekomen. Als u een pijpspecificatie heeft die vereist dat “alle bevochtigde en externe ondersteuningscomponenten corrosiebestendig zijn”, begrijpen we dat dit betekent dat het staanderzadel deel uitmaakt van het systeem – en niet een bijzaak. We bouwen het op die manier, inspecteren het op die manier en documenteren het op die manier.

Een offerte of een snelle technische beoordeling nodig?

Neem contact op met ons technische team via [e-mail / telefoon] en geef uw buismaat, vereiste hoogte en belastingsomstandigheden door. Voor standaardaanvragen ontvangt u doorgaans binnen 24 uur een compleet voorstel. We regelen ook graag een fabrieksbezoek in Yangzhou. Zien hoe de roestvrijstalen zadels van plaat tot eindmontage gaan, is de beste manier om te begrijpen welk verschil echte productiecontrole maakt.

Veelgestelde vragen

1. Welke soorten roestvrij staal bieden jullie aan voor staanderzadels, en hoe weet ik of ik echt 316L krijg?

Onze standaardvoorraad omvat 304 (UNS S30400) en 316L (UNS S31603) platen en staven. Voor chloorrijke of offshore-omgevingen raden wij ten zeerste 316L aan vanwege het molybdeengehalte, dat de putweerstand aanzienlijk verbetert. Elke materiaalwarmte die we ontvangen, wordt geleverd met een EN 10204 3.1-walstestcertificaat, en voordat er met snijden of lassen wordt begonnen, voert ons interne laboratorium PMI (Positive Material Identification) uit met behulp van draagbare XRF op roestvrije soorten. U ontvangt een kopie van dat PMI-rapport in uw definitieve documentatiepakket – geen giswerk, geen ‘vertrouw me’.

2. Kunt u een zadel maken dat past op een niet-standaard buisbuitendiameter of isolatiedikte?

Ja, dit is routine voor ons. U geeft de werkelijke buitendiameter van de buis op (en de buitendiameter van de isolatie als het zadel op een geïsoleerde buis zit), en wij bewerken de zadelradius zodat deze exact overeenkomt met die afmeting. Dit is geen gebogen plaat die “er goed uitziet” – het contactoppervlak is gefreesd tot de gespecificeerde straal, meestal met een wikkelhoek tussen 120° en 180°, afhankelijk van de belasting en de vereisten voor zijdelingse bevestiging. We kunnen ook de zadelhoogte verlengen om de isolatie en bekleding vrij te maken zonder dat er ter plaatse gezaagd hoeft te worden.

3. Levert u belastingswaarden en spanningsberekeningen voor op maat gemaakte staanderconstructies?

Absoluut. Ons technische team voert routinematig controles van verticale belasting, horizontale stuwkracht en gecombineerde spanning uit volgens ASME B31.1, B31.3 of de door uw project gekozen code. We zullen een rekenblad indienen waarop de knikcontrole van de staanderkolom, de lagerspanning van de basisplaat, de lassterkte en de boutspanning/-afschuiving worden weergegeven, indien van toepassing. Als uw project onafhankelijke verificatie vereist, kunnen we zonder problemen samenwerken met de door u aangewezen externe ingenieur.

4. Welke las- en inspectienormen hanteert u voor roestvrijstalen steunen?

Alle dragende lassen op roestvrijstalen staanderzadels worden uitgevoerd door gekwalificeerde lassers volgens WPS-gekwalificeerd volgens ASME Sectie IX. De typische verbinding tussen zadel en staander is een groeflas met volledige penetratie, glad geslepen bij de teen. Afhankelijk van uw specificatie voeren wij kleurpenetratie (PT) of radiografie (RT) uit op kritische lassen. Na het lassen wordt elk roestvrij staal gebeitst en gepassiveerd om de hittetint te verwijderen en de passieve chroomoxidelaag te herstellen. Je ziet het verschil: een uniform, zilverachtig oppervlak zonder blauwe verkleuring rond de laszone.

5. Kan ik een in hoogte verstelbare staander krijgen, en hoe nauwkeurig is de hoogteverstelling?

Ja, wij bieden verstelbare staanders met schroefdraad en borgmoer aan, die vaak worden gebruikt als een nauwkeurige hoogte-instelling nodig is tijdens het warm uitlijnen of waar de hoogten van constructiestaal kunnen variëren. Het typische instelbereik is ±25 mm, en de fijne schroefdraad maakt een verticale precisie van 1–2 mm mogelijk. Na het instellen wordt de borgmoer vastgedraaid en vastgelast om beweging tijdens bedrijf te voorkomen. Het volledige belastingspad is mechanisch (draadafschuiving) en we hebben de stuurpen dienovereenkomstig op maat gemaakt - we zijn niet afhankelijk van de hechtlas om de belasting te dragen.

6. Zijn uw roestvrijstalen steunen geschikt voor hygiënische of washdown-omgevingen (voeding, farmacie)?

Ja, en we hebben veel batches geleverd voor deze toepassingen. Voor hygiënische vereisten elimineren we waar mogelijk vlakke horizontale oppervlakken en spleten, en we werken de montage af tot een oppervlakteruwheid van minimaal Ra 0,8 μm (32 μin), of elektrolytisch gepolijst indien gespecificeerd. We gebruiken ook FDA-conforme anti-seize-verbindingen op de schroefdraad en vermijden ferritische verontreiniging door alle gereedschappen en werkoppervlakken roestvrij te houden. Het documentatiepakket kan oppervlakteruwheidsrapporten en gedetailleerde reinigingscertificaten bevatten.

7. Welke documentatie ontvang ik bij mijn bestelling?

Een standaard verzending omvat:

Volledig dimensionaal inspectierapport met werkelijke afmetingen versus tekeningafmetingen

EN 10204 3.1 materiaalcertificaten voor alle roestvrijstalen onderdelen

PMI-rapport (voor legeringsverificatie)

Laskaart en BDE-rapporten (PT/RT indien van toepassing)

Certificaat van beitsen en passiveren

Conformiteitsverklaring en paklijst met hittenummers

We kunnen ook databoeken leveren die zijn samengesteld volgens het specifieke formaat van uw project. Ongeveer 80% van onze bestellingen voor roestvrijstalen ondersteuning bevatten nu ten minste een standaard MDR (Manufacturer's Data Record).

8. Wat is een realistische levertijd voor een partij op maat gemaakte RVS staanderzadels?

Voor hoeveelheden van 5 tot 50 stuks met aangepaste afmetingen en standaard 304/316L-materiaal bedraagt ​​onze typische levertijd 20-30 werkdagen vanaf goedkeuring van de tekening. Grotere bestellingen of bestellingen waarbij duplex roestvrij staal nodig is, kunnen tot 35-45 dagen duren. Als u zich op een kritieke tijdlijn bevindt, kunnen we bespoediging bespreken – vaak kunnen we de werkdagen met 5-7 verkorten door materiaal te reserveren en diensten te verschuiven, maar we zullen altijd transparant zijn over wat haalbaar is zonder afbreuk te doen aan de laskwaliteit of inspectiestappen.
