Industriële veerhanger

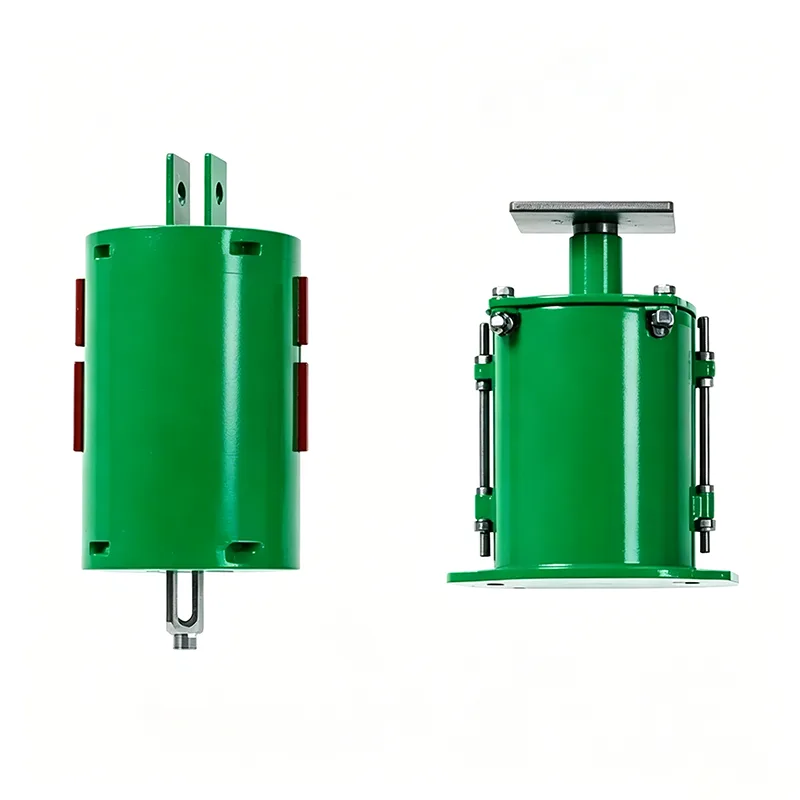

Industrial Spring Hanger is een speciaal ondersteuningsapparaat voor industriële leidingsystemen. Het is ontworpen om het eigen gewicht van pijpleidingen te dragen, verplaatsingen veroorzaakt door thermische uitzetting en krimp te compenseren en mechanische trillingen te isoleren. Sinds 2012 concentreert Yangzhou Tianshun Piping zich op de R&D en productie van dergelijke producten. In de afgelopen 14 jaar hebben we meer dan 500.000 sets geproduceerd, die op grote schaal worden toegepast in hoogwaardige industriële projecten over de hele wereld. Onze producten worden vervaardigd in strikte overeenstemming met internationale normen en leveren zowel standaard- als maatwerkoplossingen voor uiteenlopende werkomstandigheden.

Deze afbeelding toont de prestatiecurve van de lastverplaatsing van een variabele veersteun/hanger, inclusief de belangrijkste parameters van belasting en verplaatsing om de lastdragende nauwkeurigheid en operationele betrouwbaarheid van het product te verifiëren.

Elke eenheid wordt voorafgaand aan verzending onderworpen aan een belastingkalibratie en prestatietests. De afwijking van de instelbelasting wordt binnen ±5% geregeld, in overeenstemming met de internationale norm ANSI/MSS-SP-58-2018 en NB/T47039-2013.

Producten voldoen aan de technische eisen voor elektriciteits-, petrochemische en andere industriële leidingsystemen. Volgens MSS-SP-58-2018 mag de maximaal toegestane belastingvariabiliteit voor variabele veereenheden niet groter zijn dan 25% van de warme bedrijfsbelasting binnen de volledige werkweg.

Werkingsprincipe

Door gebruik te maken van de elastische eigenschappen van veren behoudt Industrial Spring Hanger een constante ondersteunende kracht wanneer pijpleidingen verticale verplaatsing veroorzaken. Wanneer pijpleidingen uitzetten of krimpen als gevolg van temperatuurveranderingen, rekken en comprimeren de veren dienovereenkomstig. Dit zorgt ervoor dat pijpleidingbelastingen gelijkmatig worden overgebracht naar bouwconstructies, waardoor pijpbreuk en schade aan apparatuur als gevolg van spanningsconcentratie veroorzaakt door stijve beperkingen worden voorkomen. Ondertussen absorbeert het dempende effect van veren effectief trillingen die worden gegenereerd door pompen, compressoren en andere apparatuur, en vermindert de geluidsoverdracht.

Producttechnische specificaties

Variabele veerhangerspecificatietabel	Voorbeeld
Hangertype/configuratie	Type A, B, C, D, E, F, G
Veermaat / nr.	Nr. 0 - nr. 22
Reisbereik	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Bedrijfsbelasting	0,2 kN - 400 kN
Geïnstalleerde belasting (koude belasting)	kN / kgf
Bedrijfsbelasting (warme belasting)	kN / kgf
Bewegingsrichting	Naar boven/naar beneden
Variabiliteit (%)	≤ 25% (standaard)
Oppervlaktebehandeling	Thermisch verzinkt/geschilderd
Behuizingsmateriaal	Koolstofstaal (Q235/Q355)

Kernfuncties

▶  Hoge belastingsnauwkeurigheid: elke eenheid wordt vóór levering gekalibreerd, waarbij de belastingsfout binnen ±5% wordt gecontroleerd.

▶  Uitstekende weerstand tegen vermoeidheid: alle veren hebben vermoeidheidstests van 100.000 cycli doorstaan ​​zonder permanente vervorming of breuk.

▶  Hoge veiligheidsfactor: de ontwerpveiligheidsfactor bedraagt ​​maar liefst 1,5, waardoor betrouwbare prestaties onder extreme werkomstandigheden worden gegarandeerd.

▶  Superieure corrosiewerende prestaties: afgewerkt met thermisch verzinken of epoxy-zinkrijke coating, geschikt voor corrosieve omgevingen zoals kustgebieden en chemische fabrieken.

▶  Visuele monitoring: Uitgerust met duidelijke verplaatsingsschalen voor eenvoudige installatie ter plaatse en operationele inspectie.

Prestatievergelijking

Vergelijkingsitems	Gewone producten op de markt	Tianshun industriële veerhanger
Lente materiaal	Gewoon koolstofstaal	60Si2MnA / 50CrVA verenstaal
Warmtebehandelingsproces	Enkelvoudig blussen	Warmtebehandeling in drie fasen (afschrikken + tempereren + stabilisatiebehandeling)
Tolerantie laden	±10% ~ ±15%	Binnen ±5%
Vermoeidheid leven	30.000 cycli	Meer dan 100.000 cycli
Oppervlaktebehandeling	Gewone verflaag	Thermisch verzinken / Epoxy zinkrijke primer + toplaag
Inspectienorm	Bemonstering inspectie	100% volledige inspectie

Toepassingsscenario's

Industrial Spring Hanger is toepasbaar op alle industriële leidingsystemen die onderhevig zijn aan temperatuurschommelingen en trillingen. Het presteert uitzonderlijk goed in de volgende scenario's:

▶  Hogetemperatuur- en hogedrukprocespijpleidingen voor aardolieraffinage-eenheden

▶  Hoofdstoompijpleidingen en voedingswaterpijpleidingen van energiecentrales

▶  Cryogene pijpleidingen bij LNG-ontvangstterminals en vergassingsinstallaties

▶  Pijpleidingen die corrosieve media transporteren in chemische en farmaceutische fabrieken

▶  Hoofdhoofdleidingen van stedelijke centrale verwarmingsnetwerken

▶  Gas- en zuurstofpijpleidingen in ijzer- en staalmetallurgische fabrieken

Kwaliteitsborgingssysteem

Elk product ondergaat uitgebreide interne tests voordat het wordt verzonden

Interne testhoezen

Dimensionale en visuele inspectie, PMI (Positive Material Identification), hardheidstesten, MT/PT niet-destructieve testen (waar van toepassing), veerbelastingtesten met belasting-verplaatsingscurven en meting van de laagdikte. Er worden fabriekstestrapporten (FTR) en materiaaltestrapporten (MTR) verstrekt.

Opmerking: interne tests zijn geen ILAC-geaccrediteerde tests door derden

Testen door derden of laboratoriumtests zijn beschikbaar als optionele, afzonderlijk geciteerde service.

Optionele inspectiediensten van derden (apart vermeld)

1. Materiaaltesten

Analyse van de chemische samenstelling, trekproeven, Charpy-slagproeven bij lage temperatuur en hardheidstesten.

2. NDT lassen

Magnetisch deeltjesonderzoek (MT), vloeistofpenetratieonderzoek (PT), ultrasoon onderzoek (UT) en radiografisch onderzoek (RT).

3. Prestatietesten bij veerbelasting

Inclusief last-verplaatsingscurven.

4. Inspectie van thermisch verzinken / epoxycoating. Corrosiebescherming

5. Getuigentesten, fabriekstoezicht en inspectie vóór verzending (PSI)

Onze voordelen

Gebenchmarkeerd tegen het LISEGA International Pipe Support System

Onze productladingsnauwkeurigheid, testnormen en documentatiesystemen worden vergeleken met het internationale leidingondersteuningssysteem LISEGA.

Wat ons onderscheidt

In tegenstelling tot standaard binnenlandse fabrikanten die alleen het product zelf leveren, bieden wij bij elke veereenheid een belasting-verplaatsingscurve. We faciliteren ook SGS-tests en getuige-inspecties door derden, en ondersteunen documentbeoordelingen door PE/CPE-ingenieurs voor buitenlandse projecten.

Ondersteunende diensten

▶  Gratis technische selectieservice: wij bieden professionele hangerselectie en -berekening op basis van pijplijnparameters en feitelijke werkomstandigheden.

▶  Aangepast ontwerp: niet-standaard ontwerp voor speciale belasting, verplaatsing of beperkte vereisten voor installatieruimte.

▶  Technische ondersteuning ter plaatse: Er kunnen professionele technici worden uitgezonden om de installatie en inbedrijfstelling ter plaatse te begeleiden.

▶  Langdurige levering van reserveonderdelen: we beschikken over een goed uitgerust magazijn voor reserveonderdelen om snelle ondersteuning te bieden bij de vraag naar reserveonderdelen.

Voor meer technische parameters of op maat gemaakte oplossingen van Industrial Spring Hanger kunt u contact opnemen met ons verkoopteam voor gedetailleerde documenten.
