Ondersteuning voor veerhangerspeelt een cruciale rol bij het beheersen van het buisgewicht, de thermische beweging en trillingen in veeleisende industriële leidingsystemen. Tianshun biedt op maat gemaakte veerhangeroplossingen met draagvermogens van 10 N tot 100.000 N en verplaatsingsmogelijkheden tot 200 mm, ter ondersteuning van toepassingen in energie-, petrochemische, LNG-, raffinaderij-, verwarmings-, farmaceutische en voedselverwerkingsfaciliteiten.
Een goed geselecteerde veerhangersteun zorgt ervoor dat een leidingsysteem veilig kan bewegen als de bedrijfstemperatuur verandert, terwijl de verticale ondersteuning behouden blijft. In tegenstelling tot starre hangers kunnen op veren gebaseerde systemen thermische uitzetting en krimp opvangen, belastingen effectiever verdelen en de spanning op leidingen en aangesloten apparatuur helpen verminderen. Tianshun vervaardigt veerhangerconstructies met behulp van verenstaal zoals 60Si2MnA en 50CrVA, met opties voor koolstofstalen behuizingen, beschermende coatings, aangepaste verbindingen en projectspecifieke belasting- en verplaatsingsvereisten. Het begrijpen van de structuur, het werkingsprincipe, de specificaties, de testvereisten en de toepassingsomstandigheden is essentieel bij het selecteren van een ondersteuning voor een industriële pijpleiding.
Inhoudsopgave
Hoe werkt een veerhangersteun?
Wat zijn de belangrijkste componenten?
Wat zijn de belangrijkste prestatievoordelen?
Welke technische parameters moeten ingenieurs controleren?
Waar worden veerhangersteunen gebruikt?
Variabele versus constante veerondersteuning
Hoe worden veerhangersteunen getest?
Hoe selecteert u de juiste ondersteuning?
Ontvang een op maat gemaakte veerhangeroplossing

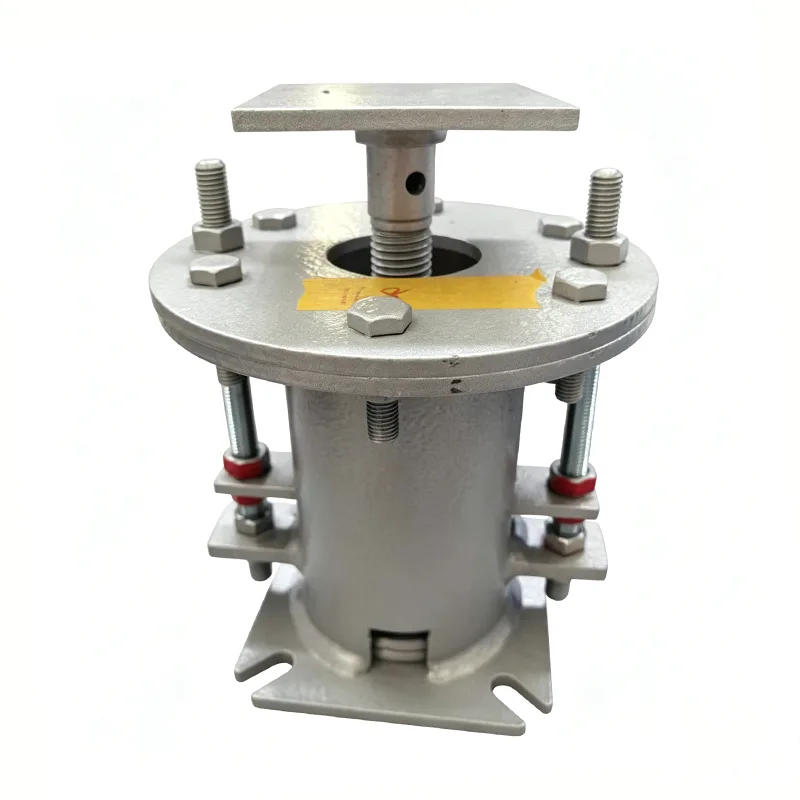

Wat is een veerhangersteun?
Een veerhangersteun is een mechanische pijpsteun die is ontworpen om het gewicht van een pijpleiding te dragen en tegelijkertijd gecontroleerde verticale beweging mogelijk te maken. Het maakt gebruik van het elastische gedrag van een veer om beweging op te vangen die wordt gegenereerd door temperatuurveranderingen, bedrijfsbelastingen en andere gebruiksomstandigheden.
Wanneer een procesleiding opwarmt, kan deze uitzetten en vanuit de koude positie bewegen. Als het afkoelt, trekt de buis samen. Een stijve ondersteuning kan deze beweging beperken en mogelijk extra leidingspanning veroorzaken. Een goed ontworpen veerhanger zorgt voor ondersteunende kracht terwijl de buis binnen het ontworpen bewegingsbereik kan bewegen.
Dit maakt op veren gebaseerde steunen bijzonder nuttig voor stoomleidingen, procesleidingen voor hoge temperaturen, energieopwekkingssystemen, petrochemische faciliteiten, raffinaderijen en andere installaties waarbij bij het ontwerpen van leidingspanningen rekening moet worden gehouden met thermische verplaatsing.
Voor projectingenieurs mag de ondersteuning niet simpelweg worden geselecteerd op basis van de nominale buismaat. Bedrijfsbelasting, warme en koude belastingen, verwachte beweging, installatierichting, temperatuur, aansluitafmetingen en toepasselijke ontwerpnormen moeten allemaal worden geëvalueerd.
Hoe werkt een veerhangersteun?
Het basisprincipe van de werking is eenvoudig: het veersamenstel genereert een gecontroleerde steunkracht en maakt tegelijkertijd verticale verplaatsing van de buis mogelijk.
- De leidingbelasting wordt overgedragen:De hanger brengt een deel van het gewicht en de bedrijfslast van de buis over op de draagconstructie.
- Temperatuurveranderingen veroorzaken beweging:Terwijl de pijpleiding opwarmt of afkoelt, veroorzaakt thermische uitzetting of krimp verticale beweging.
- De lente antwoordt:De veer wordt samengedrukt of uitgerekt afhankelijk van de richting en omvang van de beweging.
- Beweging blijft gecontroleerd:De steun is geschikt voor ontworpen verplaatsingen in plaats van de buis in een vaste positie te dwingen.
- De belasting wordt verdeeld:Een juiste selectie van ondersteuningen helpt overmatige plaatselijke belasting van leidingsteunen en aangesloten apparatuur te voorkomen.
Bij een praktisch leidingontwerp werkt de veerhanger als onderdeel van een groter ondersteuningssysteem. Pijpschoenen, stijve steunen, geleidingen, ankers en andere componenten kunnen samen worden gebruikt volgens de leidingspanningsanalyse en projectvereisten.
Wat zijn de belangrijkste componenten?
De betrouwbaarheid van een veerhanger hangt af van de interactie tussen het veersamenstel, de behuizing, het verstelmechanisme en de verbindingshardware. Een typische configuratie omvat de volgende componenten:
| Onderdeel | Primaire functie | Typisch materiaal of kenmerk |
|---|---|---|
| Lente montage | Biedt gecontroleerde steunkracht en accommodeert beweging | 60Si2MnA of 50CrVA verenstaal |
| Huisvesting | Beschermt en positioneert het veersamenstel | Q235B of Q345B koolstofstaal |
| Stelschroef | Maakt aanpassing van de belasting en de hoogte mogelijk tijdens de installatie | Projectspecifieke staalconstructie |
| Hangerstang en accessoires | Verbindt de ondersteuning met de pijpleiding en structuur | Geselecteerd op basis van projectvereisten |
| Verplaatsingsindicator | Toont de werkelijke bewegingspositie | Duidelijk zichtbare gekalibreerde indicatie |
Aansluitafmetingen en accessoires kunnen worden aangepast wanneer standaardconfiguraties niet overeenkomen met de installatievoorwaarden. Dit is vooral belangrijk voor retrofitprojecten of complexe pijprekken waarbij de beschikbare installatieruimte beperkt is.
Wat zijn de belangrijkste prestatievoordelen?
Thermische bewegingscompensatie
Het belangrijkste voordeel is de mogelijkheid om verticale pijpbewegingen op te vangen die worden veroorzaakt door temperatuurveranderingen. De standaard veerhangerontwerpen van Tianshun kunnen nominale verplaatsingsopties bieden van 50, 80, 120, 150 en 200 mm, afhankelijk van de geselecteerde configuratie.
Gecontroleerde lastondersteuning
Industriële pijpleidingen kunnen tijdens bedrijf aanzienlijk zwaarder worden vanwege procesvloeistoffen, isolatie en veranderende serviceomstandigheden. Een correct gespecificeerde veerconstructie zorgt voor een gecontroleerde ondersteuning gedurende de gehele gebruikscyclus.
Verminderde trillingsoverdracht
Door veren ondersteunde opstellingen kunnen de directe overdracht van pijptrillingen op structurele onderdelen helpen verminderen. Dit kan waardevol zijn rond roterende apparatuur, stoomsystemen, procesapparatuur en andere installaties waar trillingsbeheersing belangrijk is.
Installatieflexibiliteit
Dankzij aanpassingsmechanismen kunnen installateurs de ondersteuningspositie en belasting tijdens de installatie nauwkeurig afstellen. Dit kan de velduitlijning vereenvoudigen in vergelijking met een volledig stijve ondersteuningsopstelling.
Aanpassingsvermogen aan verschillende projecten
Veerhangerconstructies kunnen worden ontworpen rond verschillende belastingen, reisvereisten, materialen, verbindingstypes en omgevingsomstandigheden. Tianshun biedt ook oplossingen op maat voor speciale vereisten op het gebied van belasting, verplaatsing, temperatuur en aansluiting.
Welke technische parameters moeten ingenieurs controleren?
Voordat ingenieurs een veerhanger bestellen, moeten ze de werkelijke bedrijfsomstandigheden vaststellen in plaats van een unit alleen op basis van de buisdiameter te selecteren. De volgende specificaties zijn vooral belangrijk:
| Parameter | Tianshun-referentiebereik | Waarom het ertoe doet |
|---|---|---|
| Werklast | 10 N–100.000 N | Bepaalt het benodigde draagvermogen |
| Beoordeelde verplaatsing | 50–200 mm | Moet rekening houden met de verwachte pijpbewegingen |
| Bedrijfstemperatuur | -20°C tot +450°C | Beïnvloedt materiaal- en veerkeuze |
| Lente materiaal | 60Si2MnA / 50CrVA | Ondersteunt mechanische en vermoeidheidsprestaties |
| Behuizingsmateriaal | Q235B / Q345B | Biedt structurele bescherming en ondersteuning |
| Oppervlaktebehandeling | Epoxy zinkrijke coating / thermisch verzinken | Verbetert de corrosiebescherming |
| Toepasselijke normen | ANSI/HG 20644, GB/T 17116, DIN 2545 | Helpt het product af te stemmen op de projectspecificaties |
Voor internationale EPC-projecten kunnen ingenieurs ook projectspecifieke normen, materiaalcertificaten, inspectie-eisen of getuigenverklaringen door derden specificeren. Deze vereisten moeten worden bevestigd voordat de productie begint.
Waar worden veerhangersteunen gebruikt?
Veersteunen zijn geschikt voor industriële leidingen waar lastondersteuning naast gecontroleerde thermische beweging moet bestaan. Veel voorkomende toepassingen zijn onder meer:
- Thermische elektriciteitscentrale, stoom- en waterleidingen
- Hulpleidingsystemen voor kerncentrales
- Petrochemische procespijpleidingen
- Oven- en kolomleidingen voor olieraffinaderijen
- LNG- en LPG-terminalpijpleidingen
- Stedelijke centrale verwarmingsnetwerken
- Farmaceutische procesleidingen
- Sanitaire leidingen voor voedselverwerking
- Stoomleidingen voor hoge temperaturen en hoge druk
Voor chemische en petrochemische faciliteiten kunnen oppervlaktebescherming en materiaalkeuze bijzonder belangrijk zijn, omdat de drager kan worden blootgesteld aan vocht, corrosieve atmosferen of veeleisende bedrijfstemperaturen.
Variabele versus constante veerondersteuning: wat is het verschil?
Een van de belangrijkste beslissingen bij het ontwerp van pijpleidingondersteuning is of de toepassing een variabele of constante veerconfiguratie vereist.
| Vergelijking | Variabele veerondersteuning | Constante veerondersteuning |
|---|---|---|
| Ondersteunende kracht | Verandert naarmate de lente beweegt | Ontworpen om ongeveer constant te blijven |
| Typisch gebruik | Matige thermische beweging | Grote bewegingen of strenge vereisten voor lastverandering |
| Ontwerpoverweging | Toegestane belastingvariatie | Beladingsconstante tijdens het reizen |
| Typische toepassing | Algemene proces- en nutsleidingen | Belangrijkste aansluitingen voor stoom en gevoelige apparatuur |
Een variabele veerondersteuning kan geschikt zijn als de verandering in ondersteuningskracht acceptabel blijft binnen het leidingspanningsontwerp. Een constante veeropstelling kan worden overwogen wanneer aangesloten apparatuur krappere toelaatbare belastingsveranderingen heeft of waar aanzienlijke verticale verplaatsingen worden verwacht.
De juiste keuze moet gebaseerd zijn op de leidingspanningsanalyse van het project, de warme en koude belastingsomstandigheden, de bewegingsrichting en de beperkingen van de spuitmonden van de apparatuur.
Hoe worden veerhangersteunen getest?
Kwaliteitsborging is vooral belangrijk omdat een veerhanger een dragend onderdeel is. Testen moeten niet alleen de externe afmetingen verifiëren, maar ook de materiële staat, veerprestaties, belastingsgedrag en beschermende coating.
Typische inspectie- en testactiviteiten zijn onder meer:
- Visuele en dimensionale inspectie
- Positieve materiaalidentificatie (PMI), indien vereist
- Hardheid testen
- Magnetische deeltjestests of vloeistofpenetratietests, indien van toepassing
- Testen van veerbelasting
- Verificatie van belasting-verplaatsingscurve
- Inspectie van laagdikte
- Eindinspectie van de montage
Voor toepasselijke bestellingen kunnen fabriekstestrapporten en materiaaltestrapporten worden geleverd. Voor projecten die aanvullende verificatie vereisen, kunnen inspecties door derden, tests onder begeleiding, materiaaltests, NDO-lassen of inspectie vóór verzending ook worden geregeld volgens de contractvereisten.
Hoe moet u de juiste veerhangersteun selecteren?
De juiste selectie begint met technische gegevens. Een nuttig specificatiepakket moet de volgende informatie bevatten:
- Pijpmaat en configuratie
- Operationele en geïnstalleerde belastingen
- Warme en koude belastingsomstandigheden
- Verwachte verticale verplaatsing
- Bewegingsrichting
- Bedrijfs- en ontwerptemperatuur
- Vereiste montagevoorziening
- Afmetingen aansluiting
- Materiaal- en coatingvereisten
- Toepasselijke ontwerp- en inspectienormen
Voor complexe systemen kan het leveren van isometrische leidingspanningen of een relevant ondersteuningsschema de nauwkeurigheid van de hangerselectie aanzienlijk verbeteren. Ingenieurs kunnen dan beoordelen of een variabele veer, constante veer of een andere ondersteuningsopstelling geschikt is.
Wanneer standaardafmetingen niet geschikt zijn, kunnen op maat gemaakte veerhangeroplossingen speciale draagvermogens, niet-standaard verbindingen, aangepaste installatieafmetingen, corrosiebestendige materialen en ontwerpen voor omgevingen met hoge of lage temperaturen omvatten.
Veelgestelde vragen over ondersteuning voor veerhangers
1. Wat is het hoofddoel van een veerhangersteun?
Het belangrijkste doel is om pijpleidingbelastingen te ondersteunen en tegelijkertijd gecontroleerde verticale bewegingen mogelijk te maken die worden veroorzaakt door thermische uitzetting en krimp. Het kan ook helpen de trillingsoverdracht te verminderen en tijdens het gebruik een stabielere ondersteuningsconditie te behouden.
2. Welk belastingsbereik kunnen de Tianshun veerhangersteunen aan?
Het standaardproductassortiment waarnaar wordt verwezen, omvat werkbelastingen van 10 N tot 100.000 N. De daadwerkelijke selectie hangt af van de bedrijfsomstandigheden van de buis, de belastingsvereisten, de verplaatsingswegen en de projectontwerpgegevens.
3. Hoeveel verplaatsing kan de veerhanger aan?
Standaard nominale verplaatsingsopties omvatten 50 mm, 80 mm, 120 mm, 150 mm en 200 mm. Aangepaste verplaatsingsvereisten kunnen worden geëvalueerd op basis van de daadwerkelijke leidingbeweging.
4. Welke materialen worden gewoonlijk gebruikt voor de veermontage?
Veel voorkomende veermaterialen zijn 60Si2MnA en 50CrVA. Behuizingsmaterialen kunnen Q235B- en Q345B-koolstofstaal omvatten, terwijl de oppervlaktebehandeling gebruik kan maken van epoxy-zinkrijke coatings of thermisch verzinken.
5. Wanneer moet een constante veerondersteuning worden overwogen?
Een constante veerondersteuning kan worden overwogen wanneer de pijpleiding een substantiële verticale beweging ondergaat of wanneer aangesloten apparatuur ondersteuningskracht vereist die gedurende de ontworpen traject ongeveer constant blijft. De definitieve selectie moet volgen op de leidingspanningsanalyse en projectvereisten.
6. Kunnen veerhangersteunen op maat worden gemaakt?
Ja. Maatwerk kan betrekking hebben op belasting- en verplaatsingsvereisten, materiaalkeuze, verbindingstypen, installatieafmetingen, omgevingsomstandigheden en andere projectspecifieke vereisten.
Ontvang een op maat gemaakte veerhangeroplossing
Een betrouwbaar veerondersteuningssysteem begint met nauwkeurige technische gegevens, de juiste materiaalkeuze, gecontroleerde productie en gedocumenteerde tests. Tianshun combineert ervaring met de productie van veerondersteuning met op maat gemaakte engineeringdiensten voor industriële leidingtoepassingen. Als u een elektriciteits-, petrochemisch, raffinaderij-, LNG-, verwarmings-, farmaceutisch of ander leidingproject plant, deel dan uw vereisten voor belasting, verplaatsing, temperatuur, aansluiting en hoeveelheid met het technische team. Meer informatie over Tianshun Spring Hanger-ondersteuning ofneem contact met ons opvoor een projectspecifiek advies en offerte.
