Pijpleidingsystemen in de energie-industrie werken onder complexe werkomstandigheden, die over het algemeen worden gekenmerkt door hoge temperaturen en hoge druk, brandbare en explosieve media, en lange ononderbroken bedrijfsperioden. Het falen van pijpleidingondersteuningen kan leiden tot pijpleidingbreuk, medialekkage en zelfs grote veiligheidsongevallen.

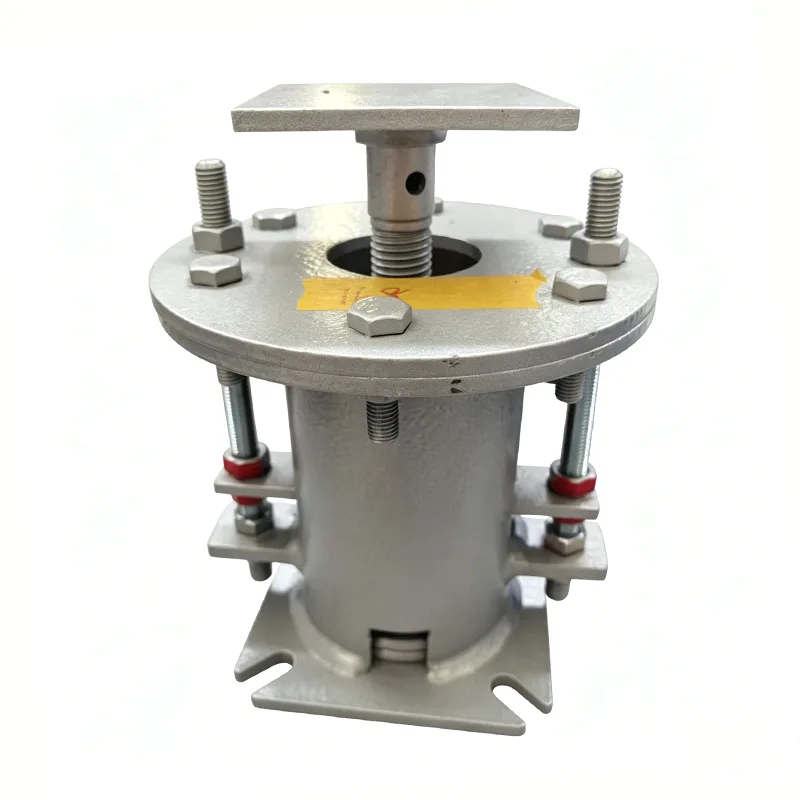

De Energy Industry Variable Spring Support is een speciaal elastisch pijpleidingondersteuningsapparaat dat speciaal is ontworpen voor de energie-industrie. Het zorgt voor stabiele prestaties onder extreme werkomstandigheden en zorgt voor een veilige en betrouwbare werking van energievoorzieningen.
De Variable Spring Support van de energie-industrie absorbeert de thermische verplaatsing van pijpleidingen veroorzaakt door temperatuurveranderingen door de elastische vervorming van veren, terwijl het eigen gewicht van de pijpleiding en extra belastingen worden gedragen.
Met 14 jaar ervaring in het bedienen van pijpleidingondersteuningssystemen in de energiesector heeft Yangzhou Tianshun Pipeline zijn producten met succes toegepast op meer dan 300 energieprojecten wereldwijd, waaronder kritieke infrastructuur zoals thermische energiecentrales, kerncentrales, LNG-terminals en aardgaspijpleidingen over lange afstanden.
| Variabele veerhangerspecificatietabel | Voorbeeld |
| Hangertype/configuratie | Type A, B, C, D, E, F, G |
| Veermaat / nr. | Nr. 0 - nr. 22 |
| Reisbereik | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Bedrijfsbelasting | 0,2 kN - 400 kN |
| Geïnstalleerde belasting (koude belasting) | kN / kgf |
| Bedrijfsbelasting (warme belasting) | kN / kgf |
| Bewegingsrichting | Naar boven/naar beneden |
| Variabiliteit (%) | ≤ 25% (standaard) |
| Oppervlaktebehandeling | Thermisch verzinkt/geschilderd |
| Behuizingsmateriaal | Koolstofstaal (Q235/Q355) |
▶ Uiterst betrouwbaar ontwerp: alle kritische componenten hebben een redundant ontwerp met een veiligheidsfactor van maar liefst 1,6 keer.
▶ Breed temperatuuraanpassingsvermogen: Werkt normaal in omgevingen met extreme temperaturen variërend van -196℃ tot +600℃.
▶ Uitstekende weerstand tegen vermoeidheid: Veren hebben 150.000 vermoeidheidscycli doorstaan om te voldoen aan de vereisten voor continu gebruik van energievoorzieningen op de lange termijn.
▶ Hoge ladingsnauwkeurigheid: onderworpen aan drie ladingskalibraties vóór verzending, waarbij fouten binnen ±5% worden gecontroleerd.
▶ Anti-loslating en anti-seismische structuur: beschikt over een dubbel anti-loslating-ontwerp, bestand tegen aardbevingen met magnitude 8 en trillingen van apparatuur.
▶ On-line verstelbaarheid: Uitgerust met een speciaal aanpassingsmechanisme voor fijnafstemming van de belasting zonder uitschakeling.
|
Vergelijkingsitem |
Variabele veerondersteuning voor algemeen gebruik |
Variabele veerondersteuning voor de energiesector |
|
Ontwerpveiligheidsfactor |
1,2-1,4 keer |
≥1,6 keer |
|
Bedrijfstemperatuurbereik |
-40℃ ~ +450℃ |
-196℃ ~ +600℃ |
|
Vermoeidheid leven |
50.000-100.000 cycli |
≥150.000 cycli |
|
Anti-loslating ontwerp |
Enkele moer anti-losraken |
Dubbele anti-loslating + borgringen |
|
Inspectienorm |
Bemonstering inspectie |
100% volledige inspectie + optionele inspectie door derden |
|
Toepasselijke arbeidsomstandigheden |
Algemene industriële omgevingen |
Extreme omstandigheden in de energiesector |
De Energy Industry Variable Spring Support wordt veel gebruikt in pijpleidingsystemen van verschillende energiefaciliteiten:
▶ Hoofdstoomleidingen, voedingswaterleidingen en rookgas-/luchtkanalen in thermische energiecentrales
▶ Conventionele hulppijpleidingsystemen op eilanden en nucleaire eilanden in kerncentrales
▶ Cryogene pijpleidingen in LNG-terminals en vergassingsstations
▶ Stations en klepkamers van aardgaspijpleidingen over lange afstanden
▶ Hydraulische en smeeroliepijpleidingen in windmolenparken
▶ Oliepijpleidingen voor warmteoverdracht in thermische zonne-energiecentrales
We hebben een strikt speciaal kwaliteitscontroleproces voor energieproducten opgezet om ervoor te zorgen dat elke variabele veersteun in de energiesector voldoet aan de hoogste industrienormen:
▶ Inspectie van binnenkomende grondstoffen: elke partij staal gaat vergezeld van het originele materiaalcertificaat en ondergaat spectrale analyse en testen van mechanische eigenschappen.
▶ Veerproductiecontrole: Elke veer wordt geproduceerd met behulp van CNC-veerwikkelmachines en ondergaat drie volledige compressietests.
▶ Laskwaliteitscontrole: Alle lasprocessen worden uitgevoerd door gecertificeerde lassers en onderworpen aan 100% niet-destructieve testen (NDT).
▶ Prestatietesten van het eindproduct: elke eenheid ondergaat een belastingstest over de volledige slag en verplaatsingskalibratie.
▶ Laatste inspectie vóór verzending: er worden volledige kwaliteitscertificeringsdocumenten uitgegeven, inclusief materiaalrapporten, testrapporten en conformiteitscertificaten.
Ons kwaliteitsmanagementsysteem is gecertificeerd volgens ISO 9001:2015 en alle producten voldoen aan internationale normen, waaronder CE, API en ASME.
▶ Gratis pijpleidingspanningsanalyse en berekening van ondersteuning/hangerselectie
▶ Op maat gemaakte ontwerpdiensten voor specifieke energieprojecten
▶ Onsite installatiebegeleiding en inbedrijfstellingsdiensten
▶ Regelmatige inspectie- en onderhoudsdiensten
▶ Levering van noodreserveonderdelen met 24-uurs klantrespons
Voor meer gedetailleerde informatie over de Energy Industry Variabele Veerondersteuning of de technische selectie voor uw project kunt u contact opnemen met ons professionele verkoopteam.
