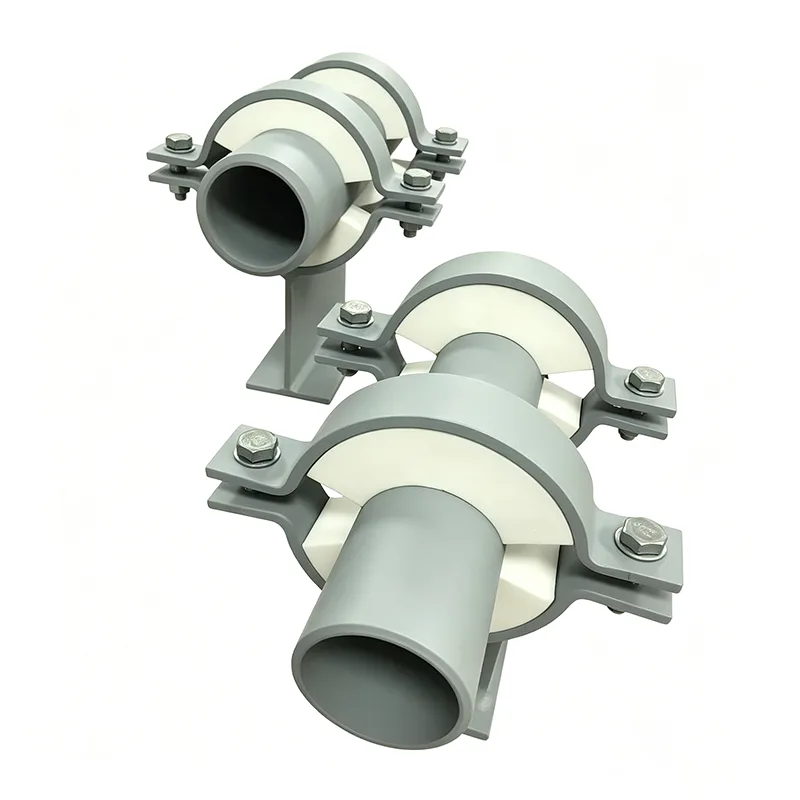

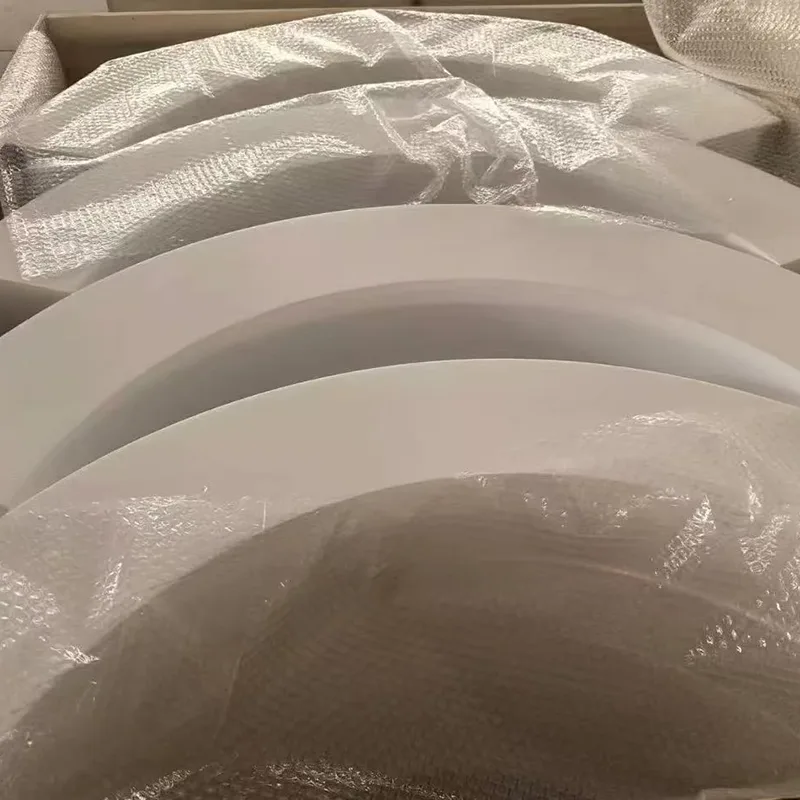

Geïsoleerde leidingsteunen

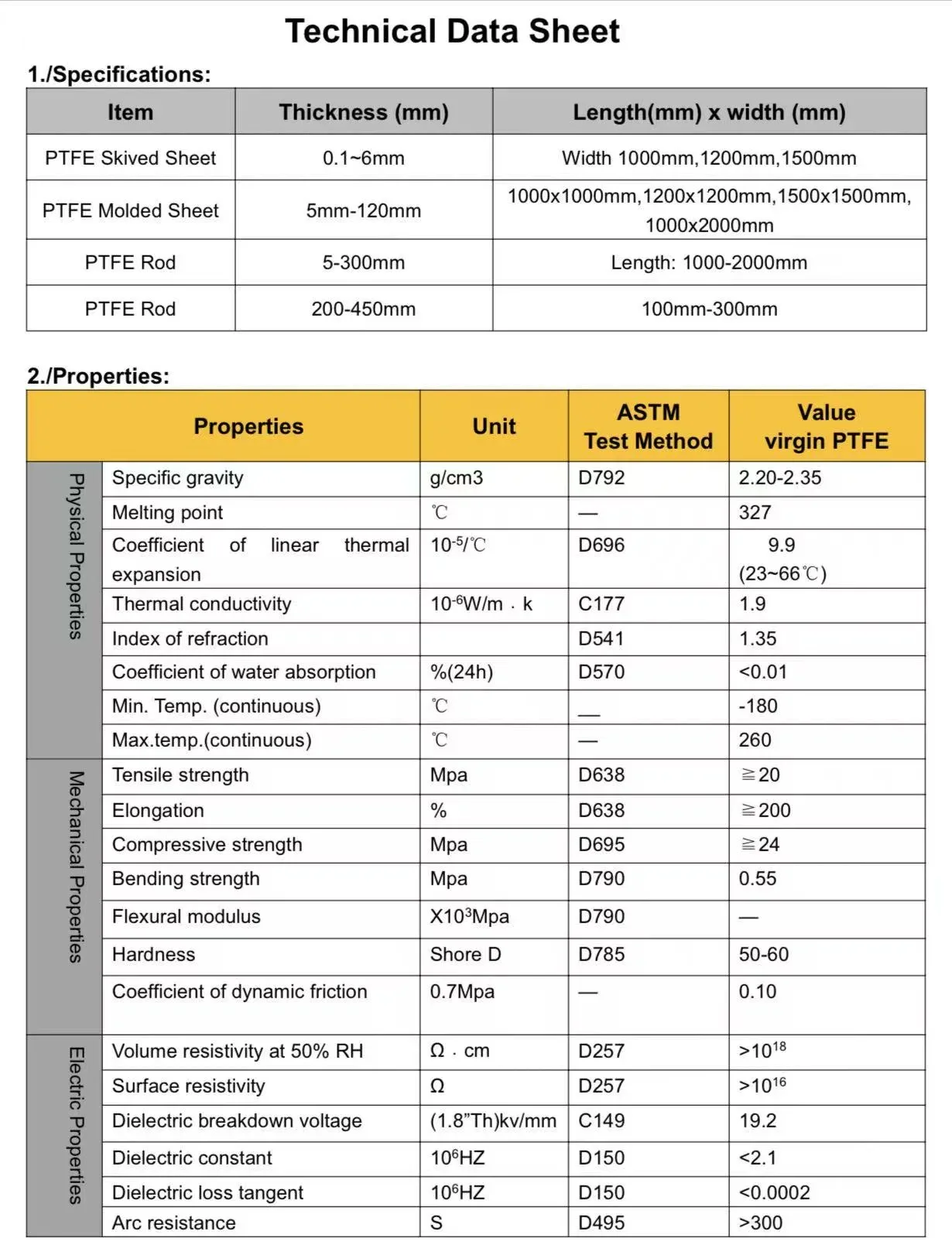

Dit is een speciaal ontworpen steun voor geïsoleerde leidingen, ontworpen om isolatie vast te houden die is gemaakt van nauwkeurig bewerkt en onder druk gegoten PTFE. Er is momenteel een sterke vraag naar dit product op de Russische markt. In China varieert de kwaliteit van PTFE-producten aanzienlijk, waardoor het voor internationale handelaren moeilijk wordt om artikelen van hoge kwaliteit te verkrijgen. Ons bedrijf maakt gebruik van hoogwaardige materialen en produceert steunen in een groottebereik van DN20 tot DN1200.

Een niet-geïsoleerde steun op een overigens goed geïsoleerde leiding is een gat in het systeem. Op een gekoeldwaterleiding druppelt condens. Op een stoomleiding straalt het warmte uit. Op een cryogene leiding trekt het vocht uit de lucht en bevriest het vast. Het doel van een geïsoleerde pijpsteun is om die opening te dichten – om het gewicht van de pijp, de inhoud en de isolatie te dragen zonder een thermische kortsluiting tussen de pijp en de constructie te creëren.

Yangzhou Tianshun ontwerpt en produceert sinds 2012 geïsoleerde leidingsteunen voor stadskoelingsnetwerken, industriële stoomsystemen, LNG-terminals en voedselverwerkingsfabrieken over de hele wereld. We bouwen elke steun als een enkele, op belasting geteste constructie, waarbij het isolatieblok volledig geïntegreerd is, zodat u de thermische onderbreking niet ter plaatse hoeft te vervaardigen.

Hoe de thermische onderbreking werkt

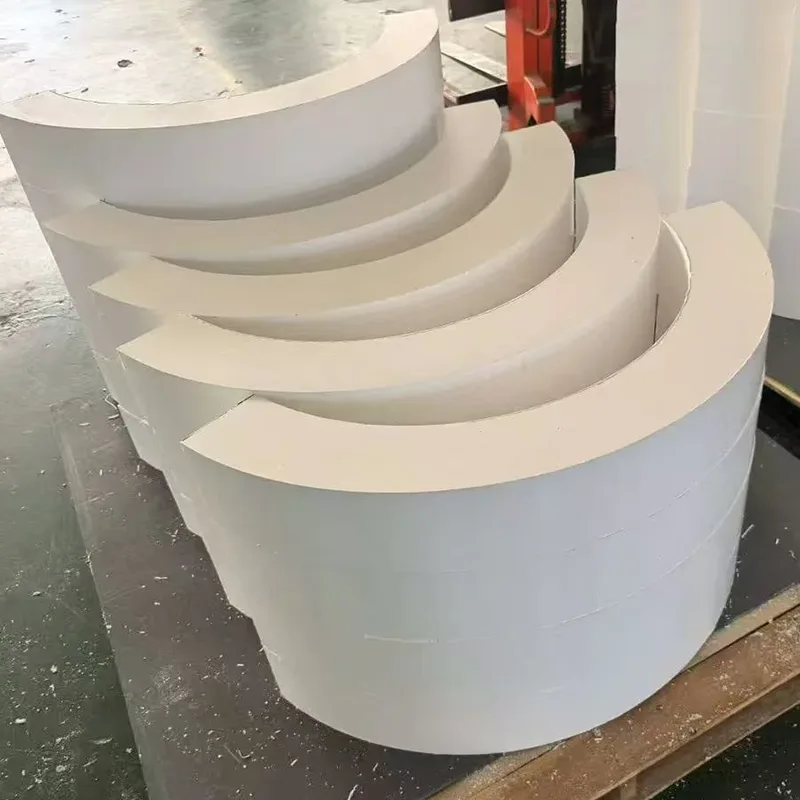

Bij een standaard pijpschoen rust het metalen zadel direct op de metalen voetplaat. Warmte of koude geleidt er dwars doorheen. Bij een geïsoleerde steun zit een stijf isolatieblok tussen de twee metalen delen. De leidingbelasting gaat van het zadel naar de isolatie en van de isolatie naar de basisplaat. Het zadel raakt op geen enkel punt de bodemplaat. Het blok is zo bewerkt dat het past bij de buisdiameter aan de ene kant en de stalen basis aan de andere kant, waardoor volledig contact en geen puntbelastingen ontstaan.

Het blokmateriaal is zo geselecteerd dat het sterk blijft bij de ontwerptemperatuur. Polyisocyanuraat met hoge dichtheid (PIR) werkt voor gekoeld water- en glycolleidingen. Cellulair glas is geschikt voor cryogene toepassingen tot -196°C en biedt een waterdampdoorlaatbaarheid van bijna nul. Calciumsilicaat neemt stoom- en hete olieleidingen op tot 650°C. De druksterkte van het blok wordt vergeleken met de volledige hydrotestbelasting – en niet alleen met het bedrijfsgewicht – zodat het tijdens de inbedrijfstelling niet bezwijkt.

Een dampscherm dat niet stopt bij de ondersteuning

Bij koude leidingen is het binnendringen van vocht de grootste bedreiging op de lange termijn. Waterdamp die de isolatie binnendringt, zal uiteindelijk het leidingoppervlak condenseren, bevriezen of corroderen. Onze geïsoleerde steunen zijn gebouwd met een doorlopende metalen afdichtingskraag rond het isolatieblok. Het bouwpersoneel voert de buisisolatiemantel tot aan deze kraag aan en dicht deze af met lijm of tape. Geen kloof. Geen handgesneden patch. Gewoon een schone, inspecteerbare dampafdichting die strak blijft.

Wanneer de buis moet verschuiven, blijft de isolatie op zijn plaats

Veel geïsoleerde leidingen zetten uit en krimpen bij temperatuurstijging. Een vaste steun zou die beweging bestrijden. Wij integreren een wrijvingsarm glijvlak direct in de draagconstructie. Aan de onderzijde van het isolatieblok (of aan een daaronder gelegen lastverdeelplaat) wordt een gepolijste roestvaststalen plaat verlijmd. Aan de bovenkant van de basisplaat is een met PTFE of grafiet geïmpregneerd kussen bevestigd. De twee oppervlakken glijden tegen elkaar aan met een wrijvingscoëfficiënt die zo laag is dat de eigen thermische krachten van de buis deze kunnen overwinnen. De gehele schuifinterface is ingesloten in het steunlichaam en beschermd tegen stof, gruis en water, zodat deze vrij kan bewegen gedurende de levensduur van het systeem.

Gebouwd om aan uw pijpspecificaties te voldoen, geen catalogus

Wij kiezen geen geïsoleerde steun uit de kast. Elke bestelling wordt geconfigureerd op basis van uw:

Buismaat en wanddikte

Isolatiemateriaal en dikte

Bedrijfs- en ontwerptemperaturen

Steunlasten (draagvermogen, hydrotest, incidenteel)

Bewegingsvereisten (axiale schuif, vast anker, zijdelingse geleiding)

Omgevingsblootstelling (binnen, buiten, kust, washdown, brandzone)

De stalen componenten zijn standaard van thermisch verzinkt koolstofstaal, terwijl roestvrij staal (304L, 316L) beschikbaar is voor corrosieve of hygiënische toepassingen. Al het structurele laswerk wordt uitgevoerd door gekwalificeerde lassers volgens gecertificeerde procedures.

Toepassingen in alle sectoren

Gekoeld water en stadskoeling: geen condensatie, geen druppelen, geen CUI.

Stoom en heet water: minimaal warmteverlies, veilige aanraaktemperaturen en schuifplaten die uitzetting mogelijk maken.

Cryogeen en LNG: isolatieblokken van cellulair glas, roestvrijstalen behuizingen en koude schoenen die ijs op de constructie voorkomen.

Voedingsmiddelen en farmaceutische producten: roestvrij staal, hygiënische afwerkingen, ingekapselde isolatie en volledige washdown-compatibiliteit.

Olie en gas: zure servicematerialen, brandwerende opties en dampdichte ontwerpen voor kust- en offshore-omgevingen.

Documentatie die elke bestelling ondersteunt

Elke zending omvat EN 10204 Type 3.1 materiaalcertificaten, isolatiegegevensbladen met druksterkte- en thermische geleidbaarheidswaarden, dimensionale inspectierapporten en indien nodig belastingtestcertificaten. Voor olie- en gasprojecten kunnen we HIC-testrapporten en NACE-conformiteitsdocumentatie leveren. Voor toepassingen in de voedingssector zijn oppervlakteafwerkingsrapporten en materiaalverklaringen standaard.

Veelgestelde vragen

Vraag: Kunt u elk isolatietype en elke dikte matchen?

EEN: Ja. We bewerken het isolatieblok volgens de exacte buisdiameter en isolatiedikte, en selecteren het blokmateriaal voor uw bedrijfstemperatuur.

Vraag: Leveren jullie de complete unit inclusief de schuifplaat als beweging nodig is?

EEN: Ja. We kunnen een PTFE- of grafietglijplaat aan de basis integreren, allemaal ingesloten in het steunlichaam.

Vraag: Hoe voorkom je dat het isolatieblok nat wordt?

A: Het blok is volledig ingekapseld in het stalen steunlichaam en we leveren een metalen afdichtingskraag voor een continue dampremmende verbinding met de buisisolatie.

Vraag: Wat moet ik doen als mijn leiding van roestvrij staal is of hygiënische omstandigheden vereist?

A: We vervaardigen de volledige steun uit 304L of 316L roestvrij staal met gebeitste en gepassiveerde oppervlakken, geschikt voor washdown- en voedselveilige omgevingen.

Vraag: Kan ik een brandwerende versie krijgen?

EEN: Ja. We kunnen passieve brandbeschermingsmaterialen integreren die geschikt zijn voor blootstelling aan cellulose- of straalbranden, waarbij de draagkracht gedurende de vereiste periode behouden blijft.

Een geïsoleerde leidingsteun is een klein onderdeel in een groot project, maar een mislukt onderdeel (gebroken isolatie, een gespleten dampscherm, een vastgelopen schuifplaat) kan een ongeplande sluiting tot gevolg hebben. We maken deze ondersteuning al meer dan tien jaar en verzenden naar meer dan 45 landen, waarbij meer dan 70% van onze omzet afkomstig is van terugkerende klanten. Dat record bestaat omdat we elke ondersteuning behandelen als een technisch samenstel en niet als een voorraadartikel. Stuur ons uw leidingschema en isolatiespecificatie. Binnen een dag sturen wij u een maatvoorstel en een vaste prijs terug.
