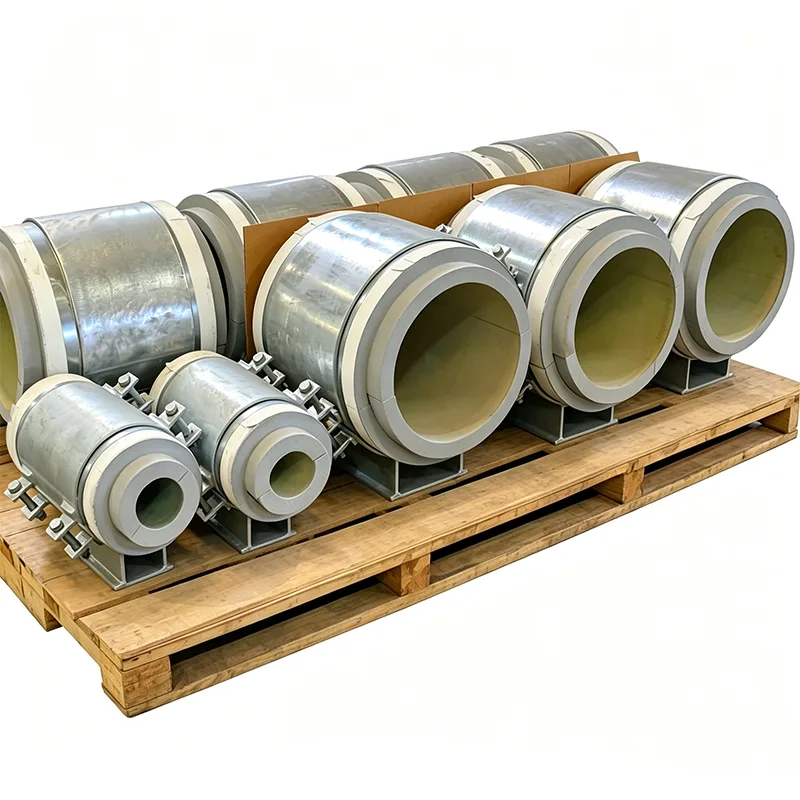

Op de bodem gemonteerde, voorgeïsoleerde buissteunen

Het in het veld vervaardigen van isolatie rond leidingsteunen creëert zwakke punten in elk voorgeïsoleerd systeem. De op de basis gemonteerde, voorgeïsoleerde buissteunen van Yangzhou Tianshun worden geleverd als een enkele, in de fabriek gebouwde eenheid met een volledig ingekapseld isolatieblok, een geïntegreerde dampremmende laag en optionele schuifplaten, waardoor er minder werk op de locatie nodig is, koudebruggen worden geëlimineerd en de installatie wordt versneld. Vraag een offerte aan, stuur uw isolatiespecificatie op of bespreek uw projectwensen.

In een project met voorgeïsoleerde leidingen – stadsverwarming, koelnetwerken of industriële warme en koude leidingen – is het isolatiesysteem slechts zo sterk als zijn zwakste punt. De steunlocaties zijn meestal dat zwakke punt. Het in het veld vervaardigen van isolatie rond een pijpschoen, het op maat snijden van blokmateriaal en het afdichten van de dampremmende laag op lastige plaatsen kost tijd, is sterk afhankelijk van de vaardigheid van de installateur en is moeilijk goed te inspecteren als de bekleding eenmaal is aangebracht.

Op de bodem gemonteerde, voorgeïsoleerde buissteunen elimineren dat werk op locatie. Het dragende isolatieblok wordt in de fabriek in het metalen steunlichaam verlijmd en afgedicht in een doorlopende mantel voordat het onze fabriek verlaat. Het geheel arriveert ter plaatse als één enkel, kant-en-klaar geheel: schroef het vast aan de fundering of het staalwerk, leg de buis en sluit de aangrenzende buisisolatie rechtstreeks aan op de ingebouwde afdichtingskraag van de steun. We produceren deze steunen sinds 2012 in onze fabriek in Yangzhou, voor projecten waarbij consistentie, snelheid en isolatieprestaties op de lange termijn niet onderhandelbaar zijn.

Wat u krijgt in één in de fabriek gebouwde montage

Elke op de basis gemonteerde, voorgeïsoleerde buissteun bestaat uit drie geïntegreerde lagen:

Een stijve stalen basisplaat met voorgeboorde ankerboutgaten, op maat gemaakt voor uw structurele belasting en seismische vereisten.

Een isolatieblok met hoge dichtheid, gekozen voor de bedrijfstemperatuur, volledig opgesloten in de metalen behuizing. Voor warme toepassingen tot 140°C gebruiken we doorgaans polyurethaan met hoge dichtheid (PUR) of polyisocyanuraat (PIR). Voor gekoeld water en toepassingen onder nul wordt celglas met gesloten cellen of PIR met een lage temperatuurbestendigheid gebruikt.

Een pijphouder of zadel dat de belasting over het isolatieblok verdeelt, mechanisch bevestigd om rotatie of optillen te voorkomen. De houder is ontworpen met een straal die overeenkomt met de buitendiameter van de buis en is voorzien van een beschermende voering om schade aan de coating te voorkomen.

De gehele metalen constructie is standaard thermisch verzinkt, waarbij roestvrij staal beschikbaar is voor corrosieve omgevingen. Omdat het isolatieblok onder gecontroleerde fabrieksomstandigheden wordt verlijmd, is het pad van de drukbelasting perfect loodrecht en zijn er geen luchtspleten die warmteverlies door convectie of vochtmigratie in de loop van de tijd mogelijk maken.

Geen thermische bruggen, geen damplekken

Het bepalende kenmerk van deze steun is dat de stalen basisplaat en de pijphouder elkaar nooit raken. Het isolatieblok draagt ​​het volledige leidinggewicht en fungeert als thermische onderbreking. Bij een koude leiding betekent dit dat er geen rijp ontstaat op de bodemplaat en het daaronder liggende constructiestaal. Bij een hete leiding betekent dit dat er geen warmte verloren gaat naar de fundering.

Voor de dampremmende laag vervaardigen we de steun met een geïntegreerde metalen afdichtingsflens rond de omtrek. De ter plaatse aangebrachte buisisolatiemantel – of het nu een spiraalvormig gewikkelde metalen plaat of een krimpkous is – ligt tegen deze flens aan en wordt afgedicht met lijm of tape, waardoor een continue, inspecteerbare dampafdichting ontstaat. We snijden ook de secundaire isolatie rond het steunlichaam voor, zodat het bouwpersoneel de isolatiesegmenten niet meteen hoeft aan te passen.

Wanneer er beweging nodig is bij de ondersteuning

Bij veel voorgeïsoleerde leidingen moet de leiding door de steun glijden terwijl deze uitzet en samentrekt. We kunnen een glijvlak met lage wrijving in de op de basis gemonteerde steun integreren zonder de isolatie in gevaar te brengen. Een gepolijste roestvrijstalen plaat is aan de onderkant van het isolatieblok bevestigd, gecombineerd met een PTFE- of grafietkussentje aan de bovenkant van de basisplaat. Het gehele schuifsamenstel is ingesloten in het afgedichte steunlichaam, zodat er geen stof of vocht de glijoppervlakken kan bereiken. Het ontwerpbewegingsbereik wordt berekend op basis van uw leidingspanningsanalyse, met een royale veiligheidsmarge.

Documentatie die past bij de kwaliteit van het product

Elke voorgeïsoleerde ondersteuningsbestelling van Tianshun omvat:

EN 10204 Type 3.1 materiaalcertificaten voor al het constructiestaal en bouten.

Gegevensbladen voor isolatiemateriaal met een overzicht van de thermische geleidbaarheid, druksterkte en waterdampdoorlaatbaarheid bij de ontwerptemperatuur.

Dimensionale inspectierapporten die de blokdikte, de afmetingen van de basisplaat en de totale hoogte en uitlijning van de constructie bevestigen.

Productieregistraties in de fabriek tonen de omgevingsomstandigheden tijdens het verlijmen en uitharden, die van cruciaal belang zijn voor de integriteit van de hechting op de lange termijn.

Typische toepassingen

Stadsverwarmings- en koelingsnetwerken, waarbij voorgeïsoleerde, gebonden leidingsystemen standaard zijn

Ingegraven en bovengrondse, voorgeïsoleerde pijprekken in industriële installaties

LNG- en cryogene leidingen waarbij een in de fabriek afgedichte dampremmende laag de vertragingen bij de inbedrijfstelling aanzienlijk vermindert

Voedsel- en farmaceutische faciliteiten die hygiënische, reinigbare steunoppervlakken vereisen

Elk project waarbij het verminderen van de isolatiearbeid ter plaatse een meetbaar kosten- en planningsvoordeel is

Waarom kiezen voor Tianshun voor voorgeïsoleerde steunen?

We beschouwen de isolatie niet als een bijzaak en we stoppen niet zomaar een blok in een standaardschoen. Ons interne engineeringteam neemt uw leidingafmetingen, isolatiespecificaties en structurele belastingen, en configureert elke steun zo dat het isolatieblok binnen de toegestane drukspanning werkt, de dampremmende laag zonder improvisatie door het bouwpersoneel kan worden uitgevoerd en de basisplaat past bij uw civiele of structurele staalopstelling. Deze design-first-aanpak, gecombineerd met onze 14 jaar ervaring en een herhaalbestellingspercentage van meer dan 70%, zorgt ervoor dat u ondersteuning krijgt die de warmte daar houdt waar die hoort en de condensatie buiten houdt.

Veelgestelde vragen

Vraag: Kan het isolatieblok worden vervangen als het beschadigd is?

A: Het is gebonden en ingekapseld, waardoor vervanging ter plaatse onpraktisch is. Voor kritieke locaties adviseren wij een reserveonderdeel te bestellen. De robuuste stalen behuizing minimaliseert het risico op schade tijdens het hanteren.

Vraag: Welk temperatuurbereik dekken deze steunen?

A: Van -196°C tot +140°C voor standaard PIR/celglascombinaties. Voor hogere temperaturen kunnen calciumsilicaatblokken worden gebruikt.

Vraag: Moet ik voor mijn eigen glijplaat zorgen?

A: Nee. We kunnen de glijplaat tijdens de fabricage integreren en het glijoppervlak blijft afgedicht in het steunlichaam.

Vraag: Hoe sluit ik de buisisolatie af op uw steun?

A: Wij voorzien een metalen afdichtingskraag rondom de steun. Uw werfteam steekt eenvoudigweg de buisisolatiemantel tot aan deze kraag en dicht deze af met plaatsspecifiek plakband of mastiek.

Vraag: Welke normen zijn van toepassing?

A: Staalproductie volgens MSS SP-58/69. Isolatieblokken voldoen aan EN 14305 (cellulair glas) of EN 13165 (PUR/PIR). Ook kunnen wij voldoen aan specifieke projectcodes zoals EN 253 voor stadsverwarmingsleidingen.
