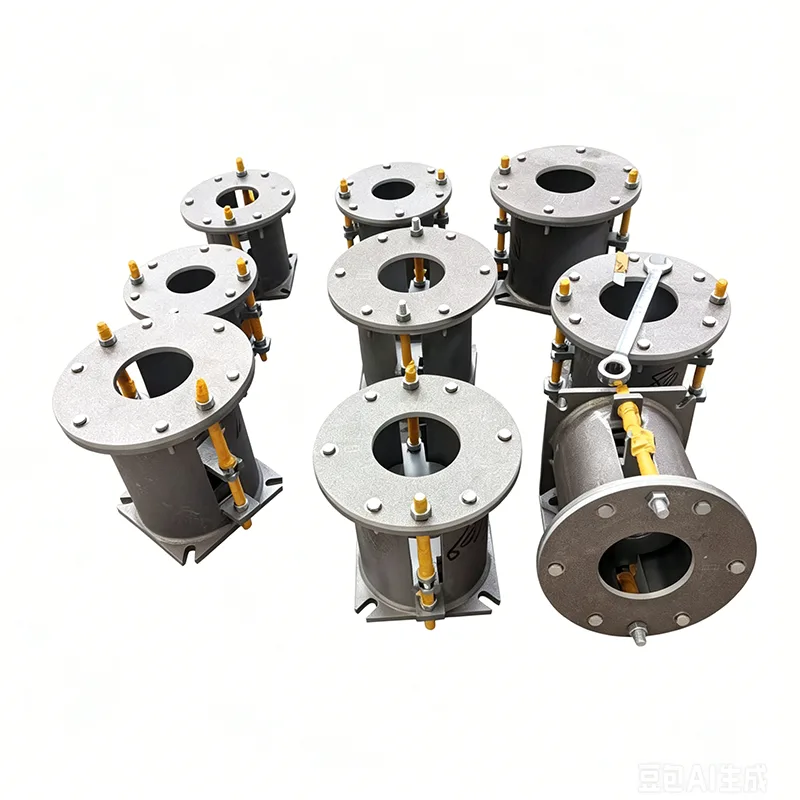

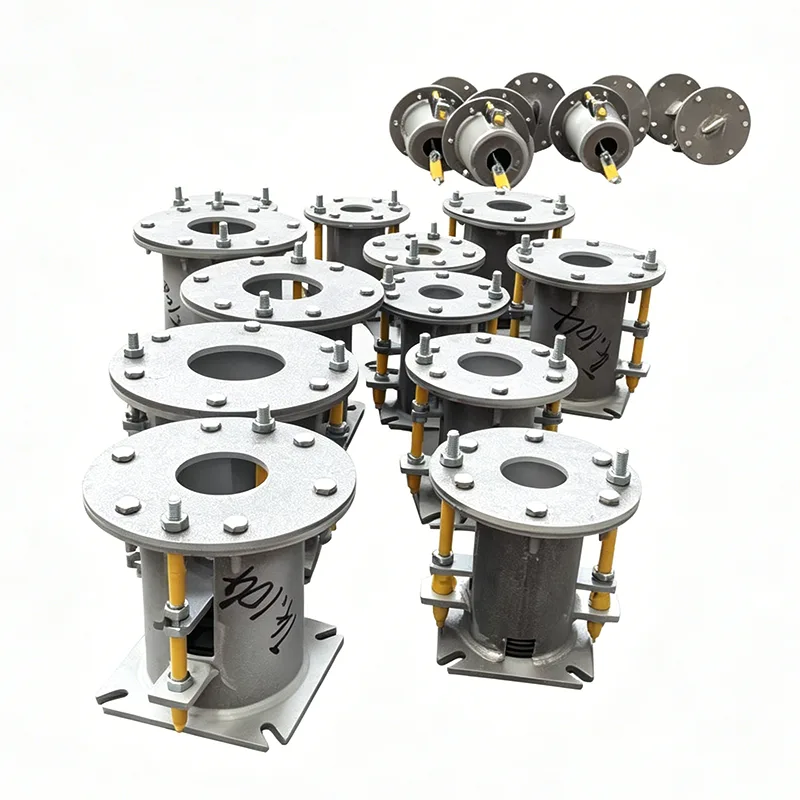

Ondersteuning van veerkrachtcentrale

In elektriciteitscentrales transporteren hoofdstoompijpleidingen, hogetemperatuurstoompijpleidingen en andere soortgelijke systemen continu media onder omstandigheden van hoge temperatuur en hoge druk, terwijl ze thermische uitzetting ondergaan variërend van enkele millimeters tot tientallen millimeters. Stijve fixatie zet deze verplaatsingen om in extra stuwkrachten die worden overgebracht naar ketelkoppen en turbine-interfaces, waardoor de spanning op lasverbindingen, flenzen en behuizingen van apparatuur toeneemt.

De Power Plant Spring Support is speciaal voor deze bedrijfsomstandigheden ontwikkeld door Yangzhou Tianshun Pipeline Technology Co., Ltd. en compenseert de verplaatsing door middel van elastische belasting, waardoor de spanning in de pijpleiding binnen de standaard toegestane limieten blijft. In dit document worden de ontwerpfilosofie, de operationele prestaties en de technische ondersteuningsbenadering van dit product uitgelegd, gebaseerd op de werkelijke vereisten van stoompijpleidingsystemen.

Vereisten voor elastische steunen bij spanningsbeheersing van stoompijpleidingen

Het ontwerp van stoompijpleidingen volgt over het algemeen codes zoals ASME B31.1, die vereisen dat pijpsteunen/hangers zowel het eigen gewicht van de pijpleiding als het mediagewicht kunnen dragen zonder de thermische verplaatsing te belemmeren. Als de steunkracht excessief varieert bij verplaatsing, kan de plaatselijke spanning in het leidingsysteem de toegestane waarden overschrijden, waardoor aanpassingen ter plaatse of zelfs herbewerking noodzakelijk zijn.

Bovendien hebben turbine- en ketelinterfaces doorgaans zeer strikte toegestane limieten voor krachten en momenten. Onjuiste ondersteuningsoplossingen kunnen de levensduur van de belangrijkste apparatuurinterfaces aanzienlijk verkorten. Dit vereist dat steun-/ophangproducten stabiele en voorspelbare steunkrachten bieden binnen de gespecificeerde slag, terwijl ze voldoende aanpassingsmarge bieden om afwijkingen ter plaatse op te vangen.

Hoe Power Plant Spring-ondersteuningen aan deze vereisten voldoen

Veersteunen van energiecentrales zijn verkrijgbaar in twee configuraties: variabele veer en veer met constante kracht, geselecteerd op basis van de resultaten van pijpleidingspanningsanalyses. Variabele veereenheden dragen belasting met lineaire stijfheid, terwijl eenheden met constante kracht een primair en secundair veermechanisme gebruiken om de variatie van de ondersteuningskracht binnen 5% te regelen gedurende de gehele werkslag, waardoor een vrijwel constante ondersteuning wordt geboden aan het leidingsysteem van koude naar warme toestand.

Veerelementen worden vervaardigd uit gelegeerd verenstaal waaronder 60Si2Mn en 50CrVA. Structurele componenten kunnen worden vervaardigd uit koolstofstaal, hittebestendig staal of roestvrij staal. Het algemene temperatuurtoepassingsbereik bestrijkt -196°C tot +650°C en komt overeen met alle thermische toestanden van stoompijpleidingen, van opwarming bij lage temperatuur tot werking op volle belasting.

Elke veersteun van de energiecentrale ondergaat vóór verzending een compressietest over de volledige slag, waarbij de stijfheidscurve wordt geregistreerd. De behuizing is voorzien van een lastverplaatsingstypeplaatje en installatievergrendeling. Voor installatie ter plaatse is alleen montage in koude toestand vereist; Verwijder eenvoudigweg de borgpen nadat de temperatuur van de pijpleiding stijgt en de steun/hanger in operationele staat komt zonder laswerkzaamheden ter plaatse of complexe aanpassingen.

Installatie op locatie en operationele prestaties op lange termijn

Cumulatieve fouten bij het optillen van de fundering en het doorsnijden van pijpsecties zijn onvermijdelijk tijdens de installatie van stoompijpleidingen. Het hoogteverstellingsbereik van Power Plant Spring Supports absorbeert deze afwijkingen, waardoor starre binding wordt voorkomen. Veereenheden met constante kracht zijn doorgaans uitgerust met schroef- of hydraulische hulpverstelmechanismen, waardoor bediening door één persoon mogelijk is, zelfs op zware pijpleidingen met een grote diameter.

Tijdens langdurig gebruik zorgen het anti-ontspanningsveerontwerp en de oppervlaktebehandelingen (thermisch verzinken of Dacromet-coating) voor stabiele ondersteuningsprestaties. Bij meerdere overzeese energiecentraleprojecten is meer dan 70% van de daaropvolgende ondersteunings-/hangerbestellingen afkomstig van bestaande klanten. Dit hoge percentage herhalingsaankopen valideert indirect de prestaties van onze producten op de lange termijn.

Typische installatielocaties en functies

In het ketelgebied worden veersteunen van de energiecentrale geïnstalleerd op verticale en horizontale delen van de hoofdstoomkanalen, de uitlaatpijpleidingen van de oververhitter en de pijpleidingen voor het opwarmen van stoom. Ze absorberen de opwaartse thermische uitzetting en voorkomen overmatige spanning bij de aansluitingen van de spruitstukmondstukken.

In de buurt van de turbine verminderen veersteunen/hangers op secties van stoompijpleidingen met hoge temperaturen, dicht bij de hoofdstoomkleppen en regelkleppen, de krachten en momenten van de componenten, waardoor de uitlijning van de as behouden blijft. Hoewel voedingswater- en temperatuurwaterleidingen bij lagere temperaturen werken, ondervinden ze nog steeds aanzienlijke start-stop-temperatuurverschillen. Elastische steunen behouden de helling van de pijpleiding en verminderen het cavitatierisico.

Bij deze toepassingen worden steunen/hangers vaak gecombineerd met dempers, begrenzingsbeugels en andere componenten om een ​​compleet flexibel leidingsysteem te vormen.

Projecttechnische ondersteuning en productacceptatie

Vanaf de selectiefase ontvangt ons technische team spanningsanalyserapporten van het leidingsysteem, berekent het de ontwerpbelasting en verplaatsing voor elk steunpunt, beveelt de juiste soorten veersteuntypes en veerconstanten van de energiecentrale aan en biedt gedetailleerde installatierichtlijnen.

Onze fabriek onderhoudt een volledige kwaliteitscontroleketen, van de herinspectie van de binnenkomende verendraad, het testen van de hardheid na de warmtebehandeling tot het testen van de stijfheid van het eindproduct. Relevante procesregistraties en materiaalkwaliteitsdocumenten kunnen worden aangeleverd conform standaarden als ASME en CE. Voor conventionele kernenergie-eilanden en andere projecten die hoge eisen stellen, kunnen aanvullende testrapporten voor de kwalificatie van ondersteunende functies en traceerbaarheidsdocumenten worden verstrekt.

Als u ondersteuningsvereisten voor stoompijpleidingen heeft, dient u de lay-outtekeningen van de leidingen en de spanningsgegevens te verstrekken. We zullen een specifieke Power Plant Spring Support-configuratieoplossing leveren in plaats van een generieke modellenlijst. Door gebruik te maken van de 14 jaar ervaring en projectgegevens van Yangzhou Tianshun op het gebied van pijpleidingondersteuning uit 45 landen over de hele wereld, kunnen wij u helpen de totale aanschaf- en installatiekosten onder controle te houden en tegelijkertijd de veiligheid van uw stoomsysteem te garanderen.
