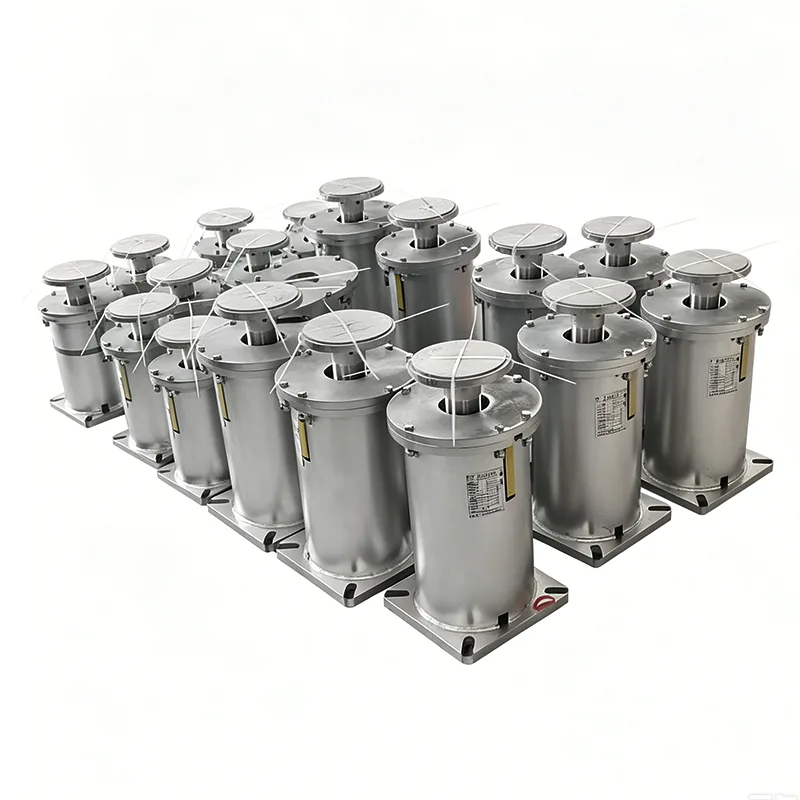

Type F veerhanger

De Type F Spring Hanger is een standaard hangende veersteun ontwikkeld door Yangzhou Tianshun Pipeline op basis van 14 jaar ervaring in de sector, en het is ook een van de meest gebruikte veerhangermodellen op het gebied van wereldwijde industriële pijpleidingen. Sinds de productielancering in 2012 hebben we meer dan 2 miljoen Type F veerhangers vervaardigd, naar 45 landen en regio's geëxporteerd en wereldwijd meer dan 300 grootschalige industriële projecten uitgevoerd. Dit model is ontworpen in volledige overeenstemming met internationaal aanvaarde normen en bereikt 100% uitwisselbaarheid met producten van hetzelfde model van grote wereldwijde fabrikanten.

Ontwerpbasis en toepasselijke normen

De Type F veerhanger is strikt ontworpen en vervaardigd in overeenstemming met de volgende internationale normen om zijn wereldwijde veelzijdigheid en compatibiliteit te garanderen:

▶ ANSI/HG 20644-1998 Variabele veersteunen en hangers

▶  GB/T 17116.1-2018 Pijpsteunen en hangers - Deel 1: Technische specificaties

▶  ASME B31.3 Procesleidingen

▶  DIN 2545 pijpveerhangers

▶  API RP 551 Ontwerp en installatie van pijpsteunen en hangers

Alle producten zijn geslaagd voor de ISO 9001:2015-certificering van het kwaliteitsmanagementsysteem en certificeringsdocumenten van derden, zoals CE en API, kunnen op verzoek worden verstrekt.

Structurele samenstelling en werkingsprincipe

De Type F veerhanger heeft een ontwerp van de bovenste hangende structuur, verbonden met de bouwconstructie via het bovenste hijsoog en met de pijpleiding via de onderste ophangstang. Wanneer de pijpleiding een verticale thermische verplaatsing ondergaat, zet de veer uit en trekt dienovereenkomstig samen, waardoor de ondersteunende kracht automatisch wordt aangepast en de pijpleidingbelasting gelijkmatig wordt overgebracht naar de constructie om spanningsconcentratie te voorkomen.

Het standaardproduct bestaat uit de volgende componenten:

▶  Bovenste behuizing: gestempeld uit Q345B-staalplaat

▶ Cilindrische spiraalveer: vervaardigd uit 60Si2MnA-gelegeerd verenstaal

▶  Laadindicatorplaat: duidelijk gemarkeerd met belasting- en verplaatsingsschalen

▶  Instelschroefstang: verkrijgbaar in M16-M36-specificaties voor aanpassing van de belasting ter plaatse

▶  Bovenste en onderste verbindingsnokken: vervaardigd door middel van een smeedproces voor hogere sterkte

▶ Borgmoeren: ontwerp met dubbele moer tegen losraken

Volledige specificaties voor belasting en verplaatsing

Kernprestatievoordelen en gemeten gegevens

De bovenstaande gegevens zijn afkomstig uit 100% volledige inspectiegegevens van het laboratorium van het bedrijf. Elk product ondergaat vóór verzending strenge belastingtests en verplaatsingskalibratie.

Toepasselijke scenario's en installatiemethoden

De Type F Spring Hanger is geschikt voor hangende ondersteuning van de meeste industriële pijpleidingsystemen, vooral voor de volgende scenario's:

Stoom-waterleidingsystemen in energiecentrales

Procespijpleidingen in de petrochemische industrie

Leidingennetwerken voor stedelijke centrale verwarming

Transportpijpleidingen voor aardgas

Farmaceutische en voedselverwerkingspijpleidingen

Pijpleidingen voor algemene industriële installaties

Voor dit model zijn drie installatiemethoden beschikbaar:

Ophanging met enkele nokken: Geschikt voor enkele pijpleidingen

Dubbele nokkenophanging: geschikt voor zwaarbelaste pijpleidingen

Parallelle installatie: geschikt voor pijpleidingen met ultrazware belasting

Productieproces en kwaliteitscontrole

We hebben een volledig traceerbaarheidssysteem opgezet, van grondstoffen tot eindproducten, om de stabiele kwaliteit van elke Type F veerhanger te garanderen:

▶  Grondstoffencontrole: al het staal is afkomstig van toonaangevende staalfabrieken zoals Baosteel en Angang. Elke partij materialen gaat vergezeld van het originele materiaalcertificaat en ondergaat een spectrale analyseverificatie.

▶  Verenproductie: opgerold met behulp van in Duitsland geïmporteerde CNC-veermachines en onderworpen aan drie warmtebehandelingsprocessen om interne spanning volledig te elimineren.

▶  Lasproces: maakt gebruik van kooldioxidegasbeschermd lassen. Alle lassen ondergaan 100% visuele inspectie en niet-destructieve tests.

▶ Oppervlaktebehandeling: drie processen van zandstralen, ontroesten → epoxy-zinkrijke primer → polyurethaan toplaag, met een totale laagdikte ≥120 μm.

▶  Inspectie van het eindproduct: elk product ondergaat een volledige belastingtest en er worden volledige kwaliteitscertificeringsdocumenten afgegeven.

Ondersteunende diensten en leveringsgarantie

▶  Snelle levering: standaardmodellen zijn op voorraad en kunnen binnen 72 uur worden verzonden.

▶  Selectieondersteuning: Er worden gratis leidingspanningsanalyses en ondersteunings-/hangerselectieberekeningen aangeboden.

▶  Maatwerkservice: aansluitafmetingen en oppervlaktebehandelingsmethoden kunnen worden aangepast aan de eisen van de klant.

▶  Service op locatie: Er worden professionele technici uitgezonden om de installatie en inbedrijfstelling te begeleiden.

▶  Garantieservice: garantieperiode van 12 maanden met gratis reparatie of vervanging van defecte producten tijdens de garantieperiode.

Voor meer technische details over de Type F Springhanger of voor het verkrijgen van een offerte kunt u contact opnemen met ons verkoopteam.

Veelgestelde vragen (FAQ)

Vraag: Kan de Type F veerhanger worden uitgewisseld met producten van hetzelfde model van andere fabrikanten?

EEN: Ja. Onze producten zijn strikt ontworpen en vervaardigd in overeenstemming met internationale normen. De installatieafmetingen en prestatieparameters zijn volledig consistent met dezelfde modelproducten van grote wereldwijde fabrikanten en kunnen direct worden vervangen voor gebruik.

Vraag: Wat is de maximale bedrijfstemperatuur van dit product?

A: Het bedrijfstemperatuurbereik van standaardproducten is -20℃ tot +450℃. Voor hoge temperaturen boven de 450℃ kunnen we speciale modellen leveren met hittebestendig verenstaal.

Vraag: Kunt u een thermisch verzinkte oppervlaktebehandeling bieden?

EEN: Ja. Naast de standaard verfcoating bieden we ook verschillende oppervlaktebehandelingsmethoden, zoals thermisch verzinken en poedercoaten, om aan te passen aan verschillende corrosieve omgevingen.
