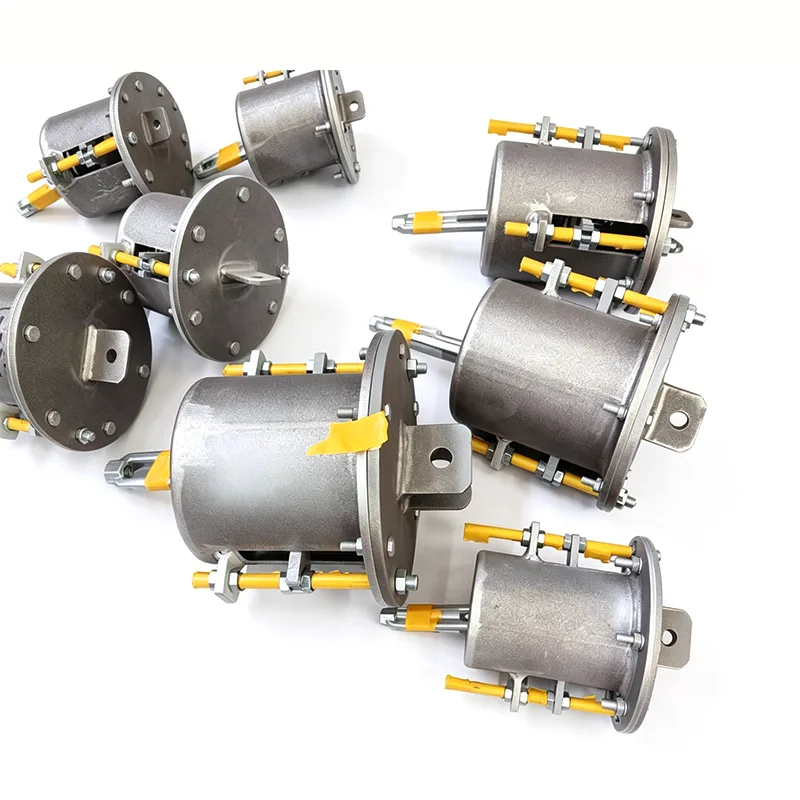

Veerhangers voor de olie- en gasindustrie

Bij olie- en gasprojecten worden procespijpleidingen, transportpijpleidingen over lange afstanden en pijpleidingen voor nutsvoorzieningen geconfronteerd met meerdere zware omstandigheden: media met hoge temperaturen en hoge druk, corrosieve componenten zoals zwavel, zoutnevelomgevingen aan de kust met een hoge vochtigheid, evenals het enorme eigengewicht en de thermische uitzetting van pijpleidingen met een grote diameter. Als het ondersteuningssysteem uitsluitend afhankelijk is van een eenvoudige, stijve bevestiging, slaagt het er niet alleen in om de verplaatsing te compenseren, maar wordt de vervorming van de pijpleiding ook omgezet in extra belastingen op de spuitmonden van de apparatuur, waardoor het risico op lekkage en vermoeidheidsfalen toeneemt.

Gebaseerd op 14 jaar ervaring in de productie van pijpleidingsteunen en hangers, levert Yangzhou Tianshun Pipeline Technology Co., Ltd. op maat gemaakte veerhangers voor de olie- en gasindustrie om pijpleidingspanning te beheersen, kritieke apparatuurinterfaces te beschermen en zich aan te passen aan complexe omstandigheden ter plaatse.

Kernuitdagingen die moeten worden aangepakt door ondersteuning van olie- en gaspijpleidingen

Pijpleidingsystemen in raffinaderijen, LNG-terminals, gasverwerkingsfabrieken en langeafstandspompstations kennen uiteenlopende bedrijfsomstandigheden, maar delen dezelfde vereisten: het eigen gewicht van de pijpleidingen en de thermische verplaatsing moeten binnen veilige grenzen worden beheerst. Procespijpleidingen werken vaak boven de 300°C, terwijl cryogene LNG-pijpleidingen onder de -162°C werken, waardoor een enkele ondersteuningsoplossing ontoereikend is.

Bovendien vereisen zure omgevingen die waterstofsulfide bevatten dat structurele componenten bestand zijn tegen sulfidespanningsscheuren (SSC), en offshore-platforms en kustfaciliteiten vereisen hoogwaardige bescherming tegen zoutnevel. In de technische praktijk moeten steunen en hangers niet alleen voorspelbare steunkrachten leveren, maar ook afwijkingen van de fundering tijdens de installatie opvangen en tijdens langdurig gebruik vrij blijven van defecten als gevolg van corrosie of ontspanning.

Ontwerp en functies van veerhangers voor de olie- en gasindustrie

Veerhangers voor de olie- en gasindustrie worden één-op-één geconfigureerd op basis van pijplijnspanningsanalyserapporten, beschikbaar in twee belastingstypes: variabele veer en veer met constante kracht. Variabele veereenheden bieden ondersteuning met lineaire stijfheid binnen hun slagbereik, geschikt voor punten met kleine verplaatsingen en lage gevoeligheid voor variaties in de ondersteuningskracht. Units met constante kracht maken gebruik van een primair en secundair veermechanisme om de variatie van de ondersteuningskracht binnen 5% te regelen gedurende de gehele slag, waardoor ze ideaal zijn voor spuitmonden, strippers, reboilers, compressorinlaten en -uitlaten en andere locaties met strenge eisen aan de spuitmondbelasting.

Afhankelijk van het medium en de installatieomgeving worden veerelementen vervaardigd uit gelegeerde verenstaalsoorten zoals 60Si2Mn of 50CrVA. Cilinders en structurele componenten kunnen worden vervaardigd uit koolstofstaal, hittebestendig staal, duplex roestvrij staal of legeringen op nikkelbasis, met materiaalbehandelingen die voldoen aan NACE MR0175/ISO 15156 om te voldoen aan de eisen van zure olie- en gasvelden.

Voor beschermende coatings kunnen offshore-faciliteiten een epoxy-zinkrijke primer met hoge hechting plus polyurethaan topcoat-systeem gebruiken, terwijl onshore-pijpleidingen gewoonlijk gebruik maken van thermisch verzinken of Dacromet-coating om langdurige prestaties in zoutnevel en industriële omgevingen te garanderen. Producten voldoen aan normen, waaronder ASME B31.3, ASME B31.4 en MSS SP-58. Elke behuizing is uitgerust met een lastverplaatsingsnaamplaatje en borgpen voor eenvoudige installatie in koude toestand en verificatie ter plaatse.

Selectie ter plaatse, installatie en stabiliteit op lange termijn

Na ontvangst van gegevens over de spanningsanalyse van pijpleidingen, raadt ons technische team aan om Spring Hangers voor de olie- en gasindustrie-modellen en veerconstanten voor elk steunpunt te matchen. Tijdens de selectiefase wordt speciale aandacht besteed aan ontwerpbelasting, ontwerpverplaatsing, temperatuur en omgevingscorrosiegraad, terwijl ook rekening wordt gehouden met het extra gewicht van met water gevulde pijpleidingen tijdens hydrostatische testomstandigheden om overbelasting of stolling van de lente te voorkomen.

Tijdens de installatie bieden veerhangers voor de olie- en gasindustrie een bepaald verticaal aanpassingsbereik om funderingsfouten en afwijkingen in de prefabricage van buizen op te vangen. Constante krachteenheden kunnen optioneel worden uitgerust met schroef- of hydraulische hulpverstelinrichtingen voor nauwkeurige uitlijning, zelfs onder zware belasting. De borgpen wordt verwijderd nadat de pijpleiding is opgewarmd en de hanger wordt in gebruik genomen zonder dat er heet werk nodig is.

Tijdens langdurig gebruik helpen het ontwerp van de anti-ontspanningsveer en de regelmatige inspectiepunten de onderhoudsteams om afwijkingen tijdig op te sporen. Van onze projecten die naar meer dan 45 landen worden geëxporteerd, is meer dan 70% van de daaropvolgende ondersteunings- en hangerbestellingen afkomstig van bestaande klanten. Deze herhaalaankoopgegevens weerspiegelen tot op zekere hoogte de duurzame betrouwbaarheid van onze producten.

Typische toepassingslocaties in olie- en gasfaciliteiten

Fluid Catalytic Cracking (FCC) en hydroprocessing-eenheden: Reactieolie- en gaspijpleidingen op hoge temperatuur en regeneratorrookgaspijpleidingen ervaren grote thermische verplaatsingen tijdens bedrijf met strikte limieten voor de belasting van de spuitmonden. Het gebruik van veerhangers met constante kracht controleert effectief de interfacekrachten op apparatuur zoals reactoren en derdetrapsscheiders, waardoor lekkage van flensverbindingen wordt voorkomen.

LNG-terminals en cryogene systemen: Cryogene pijpleidingen tussen losarmen en opslagtanks, evenals koelmiddelcirculatiepijpleidingen, worden geconfronteerd met extreme temperatuurverschillen. Veerhangers zijn gemaakt van cryogeenbestendige materialen om stabiele ondersteuning te bieden gedurende het hele proces, van koud voorkoelen tot diep cryogene werking, waardoor uitzettingsvoegen en tankmondstukken worden beschermd.

Langeafstandspijpleidingen voor ruwe olie en producten: Inlaat- en uitlaatpijpleidingen in pompstations en pijpleidingen in klepgebieden ervaren temperatuurschommelingen afhankelijk van de seizoenen en de getransporteerde media. Variabele veerhangers in combinatie met limietbeugels zorgen voor de juiste helling van de pijpleiding, waardoor trillingen en waterslagrisico's worden vermeden die worden veroorzaakt door het opstijgen van het steunpunt.

Offshoreplatforms en FPSO's: deze faciliteiten hebben compacte ruimtes en zijn onderhevig aan extra dynamische belastingen door schommelende bewegingen. Veerhangers met constante kracht en limietfuncties kunnen worden gebruikt in combinatie met dempers om thermische verplaatsing te compenseren en tegelijkertijd laagfrequente slingeringen veroorzaakt door wind en golven tegen te gaan, waardoor schade aan gewrichten door vermoeidheid wordt verminderd.

Kwaliteitsdocumentatie en technische ondersteuning

Vanaf de herinspectie van de binnenkomende verendraad implementeert onze fabriek strikte kwaliteitscontrole in elke fase: verificatie van het warmtegetal, hardheids- en metallografische inspectie na warmtebehandeling, testen van de stijfheid van het eindproduct over de volledige slag en testen van de hechting van de coating. Elke partij veerhangers voor de olie- en gasindustrie kan worden voorzien van materiaalkwaliteitscertificaten, inspectierapporten, NACE-conformiteitsverklaringen en ASME-certificeringsdocumenten ter ondersteuning van buitenlandse projectaudits.

Ons technische team kan indien nodig gedetailleerde installatiehandleidingen en aanbevelingen voor aanpassing in koude toestand verstrekken, en kan samenwerken met getuigen van derden of toezicht op locatie.

Als u Spring Hangers voor de olie- en gasindustrie voor een specifiek olie- en gasproject moet configureren, dient u de lay-outtekeningen van de pijpleidingen, spanningsberekeningsrapporten en milieugegevens ter plaatse aan te leveren. In plaats van alleen maar een lijst met standaardmodellen, leveren wij een selectierapport inclusief lastslagberekeningen en aanbevolen installatiehoogtes, zodat u de totale kosten onder controle kunt houden en tegelijkertijd de veilige en betrouwbare werking van uw pijpleidingondersteuningssysteem gedurende de gehele levenscyclus ervan kunt garanderen.
