Afgestemde massademper

Een afgestemde massademper, vaak TMD of harmonische absorber genoemd, is een secundair massa-veer-dempersysteem dat aan een structuur is bevestigd op een punt met een hoge trillingsamplitude. Zijn taak is het tegengaan van resonante bewegingen. Wanneer wind, voetgangersverkeer of machines een van de natuurlijke frequenties van de constructie opwekken, oscilleert de TMD in tegengestelde richting, waardoor mechanische energie weggetrokken wordt van de primaire constructie en deze als warmte wordt afgevoerd. Het resultaat is een merkbare vermindering van de slingering, acceleratie en verplaatsing, wat het comfort van de inzittenden verbetert, niet-structurele elementen beschermt en de levensduur van vermoeidheid verlengt.

Yangzhou Tianshun levert afgestemde massadempers voor gebouwen, bruggen, industriële stapels en slanke architectonische kenmerken. Het ontwerp- en fabricagewerk wordt ondersteund door meer dan twintig jaar ervaring op het gebied van dempingstechnologie, uitgevoerd onder een kwaliteitsmanagementsysteem dat voldoet aan de ISO 9001-vereisten.

Hoe de drie componenten zijn afgestemd op de structuur

Een TMD werkt omdat drie parameters – massa, stijfheid en demping – worden aangepast aan de dynamische kenmerken van de gaststructuur.

De massa wordt gedimensioneerd als een fractie van de modale massa van de doeltrillingsmodus. Typische massaverhoudingen variëren van 0,5% tot 5% van de modale massa, afhankelijk van de beschikbare ruimte, de vereiste prestaties en de structurele beperkingen. Een grotere massa levert over het algemeen een grotere trillingsreductie op, maar zorgt ook voor extra zwaartekrachtbelasting op de vloer of het frame.

De stijfheid, meestal geleverd door spiraalveren of bladveren, wordt zo gekozen dat de eigenfrequentie van de TMD bijna samenvalt met de lastige structurele frequentie. Soms wordt opzettelijk een kleine offset geïntroduceerd om de effectieve bandbreedte te vergroten. Wanneer de structuur begint te resoneren, oscilleert de TMD-massa met bijna dezelfde frequentie, maar uit fase, waardoor een traagheidskracht ontstaat die de beweging van de structuur tegenwerkt.

Het dempingselement – ​​vaak een stroperige demper of een wervelstroomdemper – regelt de amplitude van de eigen oscillatie van de TMD en bepaalt hoeveel energie er per cyclus kan worden verwijderd. Te weinig demping geeft een scherpe maar smalle respons; te veel vergrendelt de massa en annuleert het voordeel. De optimale dempingsverhouding wordt berekend op basis van de massaverhouding en de gewenste prestaties over het betreffende frequentiebereik.

Zodra deze drie parameters correct zijn ingesteld, functioneert de TMD zonder externe voeding, kleppen of stuursignalen. Het reageert automatisch wanneer de structuur in resonantie komt, en blijft inactief onder niet-kritieke omstandigheden.

Ontwerp- en fabricagebenadering

Elke TMD die wij leveren is een projectspecifieke montage. We beginnen met de modale analyse van de structuur – de natuurlijke frequenties, modusvormen en modale massa’s – meestal geleverd door de bekende bouwkundig ingenieur. Uit deze gegevens selecteren we de massa, berekenen we de vereiste veerstijfheid en definiëren we de dempingskarakteristieken die de gespecificeerde vermindering van de versnelling of verplaatsing zullen opleveren.

Het massalichaam wordt doorgaans vervaardigd uit stalen platen die tot een compact blok zijn vastgeschroefd of gelast. Veren worden bij gespecialiseerde fabrikanten besteld met de exacte vereiste snelheid en levensduur. Demping kan worden bereikt door middel van vloeibare viskeuze elementen, visco-elastische kussens of magnetische wervelstroomsystemen, afhankelijk van slag, levensduur en onderhoudsvoorkeuren. Alle componenten worden geassembleerd en uitgelijnd in een stevig draagframe dat vervolgens aan de constructie wordt bevestigd.

De traceerbaarheid van het materiaal voor de dragende onderdelen wordt gehandhaafd en veercertificaten zijn opgenomen in het documentatiepakket. Vóór verzending verifiëren we de eigenfrequentie en dempingsverhouding van de geassembleerde TMD op een testopstelling. Bij het product wordt een rapport geleverd waarin wordt bevestigd dat het apparaat aan de ontwerpdoelstellingen voldoet.

Technische reikwijdte

Voor toepassingen met een zeer lage frequentie, zoals hoge schoorstenen of observatietorens, kunnen TMD's van het slingertype worden geleverd waarbij de zwaartekrachtherstellende kracht voor de benodigde stijfheid zorgt.

Waar afgestemde massadempers een meetbaar verschil maken

Bruggen en pylonen

Voetgangersbruggen en verkeersbruggen met lange overspanningen zijn gevoelig voor door voetgangers veroorzaakte zijdelingse schommelingen en door wind veroorzaakte trillingen. Een TMD die onder het dek of in de mast is geïnstalleerd, vermindert de acceleratie tot niveaus die comfortabel aanvoelen en vermoeidheid in kabels en verbindingen voorkomen.

Hoge slanke structuren

Schoorstenen, televisietorens en observatietorens hebben te maken met wervelstroom en door windstoten veroorzaakte zijwindtrillingen. Een TMD aan de bovenkant of nabij de anti-node van de kritische modus vermindert de amplitude en beschermt de structurele schaal.

Voetgangersconstructies

Trappen, auditoriumbalkons en loopbruggen die opgewonden raken door lopen, rennen of ritmische bewegingen van het publiek kunnen worden ontstemd met een TMD. De massa, veren en demper zijn vaak verborgen onder de loopbrug of in een verlaagd plafond.

Industriële gebouwen en apparatuurplatforms

Ventilatoren, compressoren, centrifuges en andere roterende machines creëren stabiele trillingen op bekende frequenties. Door een demper af te stemmen op de bedrijfssnelheid van de apparatuur of de resonantiefrequentie van de vloer wordt voorkomen dat trillingen zich naar aangrenzende gebieden verspreiden en wordt het onderhoud aan leidingverbindingen en elektrische kasten verminderd.

Bouwvloeren met grote open overspanningen

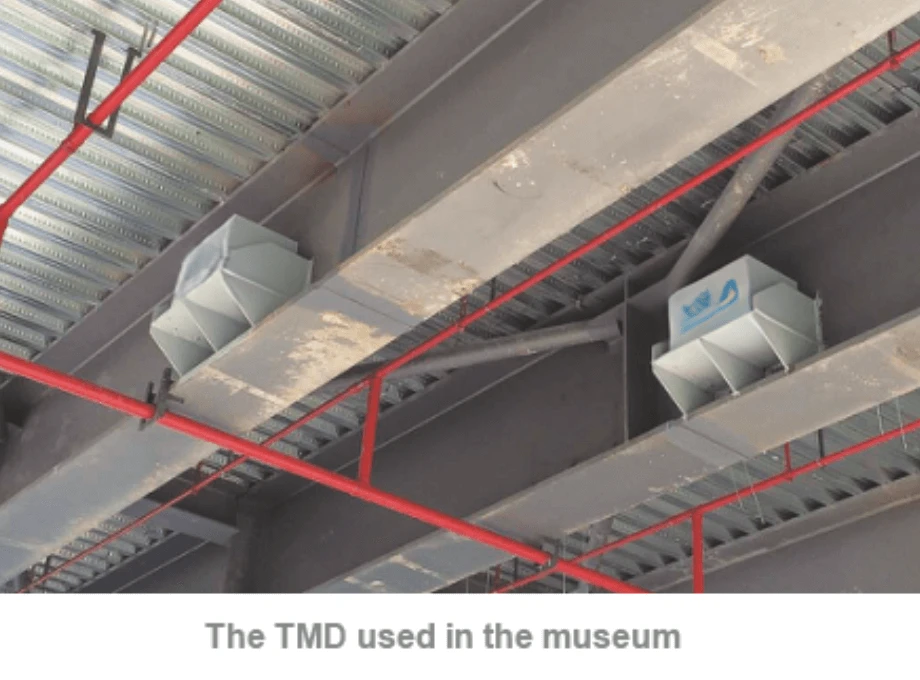

Kantoorvloeren, sportzalen en concertzalen met een lage natuurlijke frequentie kunnen veerkrachtig aanvoelen als de menigte op het ritme beweegt. Een TMD geïnstalleerd in de plafondruimte of onder de verhoogde vloer dempt de beweging zonder de architectonische indeling te veranderen.

Veelgestelde vragen

Hoe bepaal je de juiste maat en afstemming voor een TMD?

De constructeur levert de modale analyseresultaten: natuurlijke frequenties, modusvormen en modale massa's. Vervolgens berekenen we de massa, stijfheid en demping met behulp van gevestigde afstemmingsformules. Als er een veldmetingscampagne nodig is om de as-built frequenties te verifiëren, kunnen we dat proces ondersteunen en de TMD verfijnen vóór de definitieve inbedrijfstelling.

Kan een TMD voor meerdere vibratiemodi werken?

Eén enkele TMD is afgestemd op één specifieke frequentie. Als meerdere modi controle nodig hebben, kunnen meerdere TMD's worden geïnstalleerd, die elk op een andere frequentie zijn gericht. Als alternatief kan een gedistribueerde reeks kleinere TMD's een bredere frequentieband bestrijken.

Heeft een TMD onderhoud nodig?

Mechanische componenten zoals veren en lagers moeten met regelmatige tussenpozen visueel worden geïnspecteerd, en de eigenfrequentie kan periodiek worden geverifieerd met draagbare versnellingsmeters. De dempingselementen, vooral als het afgedichte vloeistofdempers zijn, zijn doorgaans onderhoudsvrij gedurende hun ontwerplevensduur. Bij elke levering verstrekken wij een inspectieschema.

Heeft het toevoegen van een TMD invloed op de statische belasting van het gebouw?

Ja, de TMD voegt een geconcentreerde eigen last toe die gelijk is aan zijn massa. De constructeur moet hiermee rekening houden in het vloer- of frameontwerp. We verstrekken al vroeg in het ontwerpproces nauwkeurige gewichts-, voetafdruk- en bevestigingsdetails, zodat indien nodig lokale versteviging kan worden opgenomen.

Wat is de typische levertijd voor een op maat gemaakte TMD?

De doorlooptijden zijn afhankelijk van de massagrootte en het dempertype. Ter referentie: een standaard TMD in het bereik van 500 kg tot 5.000 kg kan in tien tot veertien weken worden gebouwd en getest. Grotere eenheden of eenheden die uitgebreide kwalificatietests vereisen, kunnen langer duren, wat we in de offertefase bevestigen.

Werken met Tianshun

Stuur ons uw modale gegevens of een beschrijving van het trillingsprobleem en een applicatie-engineer reageert binnen een werkdag met een voorlopige TMD-configuratie en een prestatieschatting. We werken samen met het projectteam om de massageometrie, de veeropstelling en het dempingstype af te ronden, zodat de demper in de beschikbare ruimte past en aan de prestatiespecificaties voldoet. Aangepaste afwerkingen, weerbestendige behuizingen en instrumenten voor bewaking op afstand maken allemaal deel uit van ons standaardaanbod.

Onze productiemijlpalen worden openlijk gecommuniceerd en we zorgen voor een eindtestrapport dat de as-built tuningparameters bevestigt. Ook na oplevering blijven wij beschikbaar voor inbedrijfstellingsondersteuning en langdurig onderhoudsadvies.

Afgestemde massadempers die tegen de beweging in bewegen, waardoor de structuur wordt gekalmeerd zonder dat er ook maar één watt aan externe voeding nodig is.
