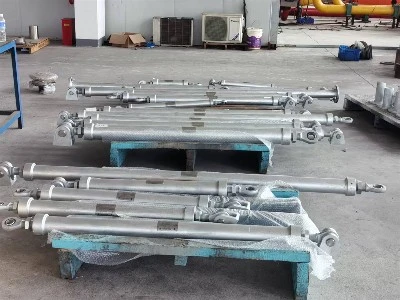

Zwaaisteunen

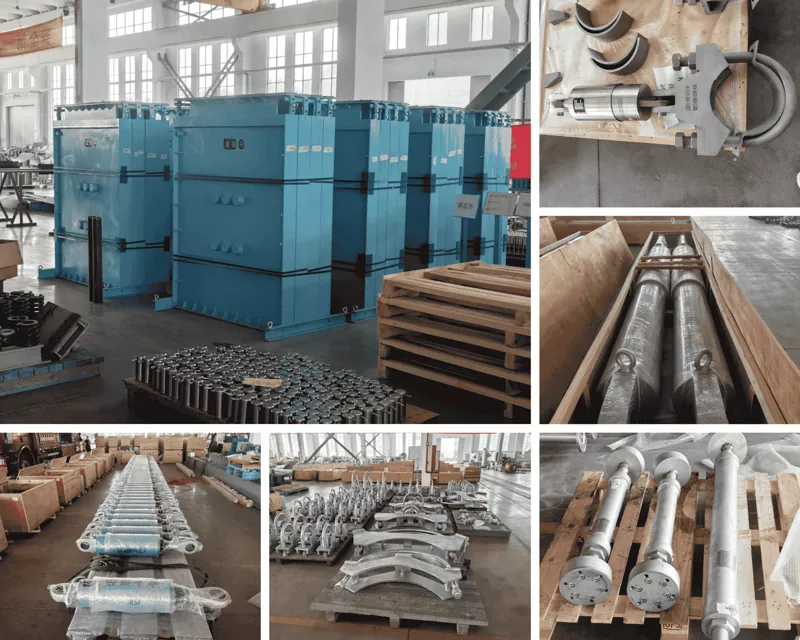

Yangzhou Tianshun ontwerpt en produceert stabilisatorstangen voor energieopwekking, petrochemie, HVAC, scheepsbouw en nucleaire toepassingen. Sinds 2012 heeft onze fabriek in Jiangsu, China – 35.000 m² met meer dan 100 gekwalificeerd personeel – leidingbeveiligingssystemen geleverd aan projecten in meer dan 45 landen. Elke veerpoot wordt gebouwd onder een ISO 9001:2015 gecertificeerd kwaliteitssysteem en geleverd met de benodigde test- en materiaaldocumentatie.

Een stabilisatorstang beperkt de zijdelingse beweging van een buis zonder de thermische uitzetting in de axiale richting te beperken. Bij normaal bedrijf accepteert het een langzame thermische verplaatsing langs het leidingtraject. Wanneer er een zijdelingse kracht optreedt – door wind, seismische versnelling, waterslag, trillingen van roterende apparatuur of golfbeweging op een maritiem platform – fungeert de steun als een stijf onderdeel, dat de pijp op zijn plaats houdt en de belasting overbrengt naar de bouwconstructie of het stalen rek. Dit beschermt pijplassen, flenzen en aangesloten apparatuur tegen vermoeidheidsschade en stoten.

Omdat de steun onder elke hoek kan worden geplaatst, werkt deze bij verticale, horizontale en schuine installaties. Dankzij de aanpasbaarheid van de lengte kon het bouwteam het aanpassen aan de as-built opening tussen de buisbevestiging en het structurele ankerpunt, waardoor toleranties worden geabsorbeerd die tekeningen niet altijd kunnen voorspellen.

Constructie en belangrijkste kenmerken

Hoge sterkte stalen behuizing

De veerpootbuis, eindfittingen en hardware zijn vervaardigd uit koolstofstaal of laaggelegeerd staal, geselecteerd voor de gespecificeerde belasting en temperatuur. Standaard materiaalcertificaten vergezellen elke batch en bevestigen de mechanische eigenschappen en chemische samenstelling. Voor corrosieve of maritieme omgevingen zijn roestvrijstalen kwaliteiten beschikbaar.

Verstelbare lengte voor veldnauwkeurigheid

Dankzij een telescopisch of schroefdraadverstelmechanisme kan de veerpoot ter plaatse op de exacte geïnstalleerde lengte worden ingesteld. Typische opties voor aanpassingswegen zijn ±25 mm, ±50 mm en ±100 mm. Deze verstelbaarheid betekent dat de steun kan worden geïnstalleerd zonder snijden of lassen, en compenseert kleine verkeerde uitlijning tussen de pijpschoen en de constructie.

Meerdere eindverbindingsopties

Om aan verschillende buisbevestigingen en structurele interface-opstellingen te voldoen, kan de steun worden geleverd met kogelgewrichten, gaffeluiteinden of draadstangverbindingen. Kogelgewrichten maken hoekverdraaiing mogelijk en voorkomen dat er buigmomenten in de veerpootbuis terechtkomen. Gaffeluiteinden bieden een eenvoudige vastgezette verbinding voor eenvoudige installaties. Wij leveren het eindtype dat aansluit bij het standaarddetail van het project.

Corrosiebescherming voor een lange levensduur

De standaard oppervlaktebehandeling is thermisch verzinken, wat zorgt voor een uniforme dekking binnen en buiten de buis. Voor een betere bescherming bieden wij high-build epoxycoatings, fusion bonded epoxy (FBE) en drielaags polyethyleen (3PE) systemen. De keuze van de coating wordt overeengekomen op basis van de atmosferische omstandigheden en de bedrijfstemperatuur op de locatie.

Naleving van internationale normen

Slingersteunen zijn ontworpen en vervaardigd in overeenstemming met ASME B31.1 en B31.3 voor proces- en stroomleidingen, MSS SP-58 voor buissteunen en GB/T-normen. Wanneer de projectspecificatie alternatieve codes vereist, beoordelen wij de technische compatibiliteit en leveren wij volgens de geldende norm.

Technische specificaties

Belastingswaarden boven 480 kN en niet-standaard verplaatsingen worden behandeld als aangepaste bestellingen. Ons engineeringteam verifieert het ontwerp voor het gegeven belastinggeval en verstrekt goedkeuringstekeningen vóór de productie.

Optionele accessoires

Om aan specifieke installatie- en prestatie-eisen te voldoen, kunnen de volgende accessoires worden meegeleverd:

Dynamische beperkingen die een snelheidsgevoelige vergrendelingsfunctie toevoegen voor incidentele impulsbelastingen

Veertrillingsisolatoren in combinatie met de veerpoot dempen hoogfrequente trillingen in leidingen met een kleine diameter

Starre drijfstangen voor toepassingen waarbij geen lengteaanpassing nodig is en een eenvoudige trekstang de voorkeur heeft

Verbeterde anticorrosiecoatings zoals FBE en 3PE voor ondergrondse of onderzeese toepassingen

Deze accessoires zijn in de fabriek geïntegreerd en de volledige constructie wordt vóór verzending als één geheel getest.

Kwaliteitscontrole en documentatie

Elke stabilisatorstang wordt dimensionaal gecontroleerd en, indien van toepassing, getest op belasting om de gespecificeerde capaciteit te bevestigen. Voor dynamische of seismische toepassingen leveren wij testcertificaten en materiaaltraceerbaarheid tot op het hittenummer. Lasnaden worden door gekwalificeerd personeel onderzocht met behulp van visuele en, indien nodig, penetranttesten.

Onze ISO 9001-gecertificeerde procedures beheersen het hele proces, vanaf de ontvangst van inspectie van staal en coatingmaterialen tot de eindmontage en verpakking. Meer dan 70% van onze bestellingen is afkomstig van terugkerende klanten die project na project vertrouwen op de prestaties van onze buisbeugels.

Waar stabilisatorstangen zijn geïnstalleerd

Energieopwekking

De hoofdstoom- en voedingswaterleidingen in thermische en kerncentrales zijn afhankelijk van stabilisatiesteunen om de zijdelingse beweging tijdens stoomhamer- en seismische gebeurtenissen te beperken zonder de axiale thermische groei te beperken.

Petrochemische en raffinaderijinstallaties

Pijpenrekken in proceseenheden zijn uitgerust met stabilisatiesteunen om de schommelingen door wind, explosies en tweefasige stromingsvibraties te beperken. De verstelbare lengte maakt ze praktisch voor montage achteraf in bestaande overbelaste racks.

HVAC en hoogbouw

Gekoeldwaterstijgleidingen, condensorwaterleidingen en sanitaire voorzieningen in hoge gebouwen gebruiken zwaaisteunen om de zijdelingse beweging te beheersen die wordt veroorzaakt door thermische cycli en het zwaaien van het gebouw. De gegalvaniseerde afwerking is geschikt voor blootgestelde binnen- en buitenlocaties.

Scheepsbouw en maritieme platforms

Leidingen op schepen en offshore-platforms worden voortdurend in beweging gebracht door golven en machines. Slingersteunen met roestvrijstalen behuizingen en corrosiebestendige coatings zorgen voor uitlijning en beschermen pijpverbindingen tegen vermoeidheid in deze agressieve omgevingen.

Nucleaire faciliteiten

Veiligheidsgerelateerde leidingsystemen maken gebruik van stabilisatorstangen die zijn ontworpen voor de projectspecifieke nucleaire code, met volledige materiaal- en testdocumentatiepakketten.

Veelgestelde vragen

Waarin verschilt een stabilisatorstang van een stijve veerpoot of een snubber?

Een stijve steun blokkeert alle bewegingen, inclusief thermische uitzetting, waardoor de buis overbelast kan raken. Een hydraulische demper maakt langzame thermische beweging mogelijk en vergrendelt alleen bij snelle dynamische beweging. Een stabilisatorstang zorgt voor een stevige zijdelingse weerstand in één vlak en maakt axiale thermische verplaatsing mogelijk, waardoor deze geschikt is voor toepassingen waarbij de richting van de thermische groei bekend is en de zijbelasting voorspelbaar is.

Welke temperatuurlimiet geldt voor de standaard koolstofstalen veerpoot?

Standaard koolstofstalen stutten met thermisch verzinkte afwerking kunnen werken tot ongeveer 350 °C. Voor hogere temperaturen tot 550 °C gebruiken we gelegeerd staal en hogetemperatuurcoatings of laten we de carrosserie ongecoat. De eindverbindingscomponenten zijn ook geselecteerd op basis van de verhoogde temperatuur. Wij raden u aan om tijdens de aanvraag uw werkelijke leidingoppervlaktetemperatuur te delen, zodat het juiste materiaal wordt gekozen.

Kan de stabilisatorstang in elke richting worden geïnstalleerd?

Ja. De steun kan verticaal, horizontaal of onder een hoek worden gemonteerd. De eindverbindingen van het kogelgewricht zijn geschikt voor hoekafwijkingen, en de verstelbare lengte neemt locatietoleranties in elke richting op. De enige vereiste is dat de constructie aan beide uiteinden de gespecificeerde belasting kan dragen.

Is maatwerk mogelijk buiten de genoemde bereiken?

Regelmatig leveren wij stabilisatorstangen met een belasting boven de 480 kN, afwijkende verstelwegen en speciaal eindbeslag. Aangepaste bestellingen worden afgehandeld met goedkeuringstekeningen en ontwerpberekeningen voordat de productie begint.

Welke documentatie hoort bij een zending?

Elke bestelling omvat materiaaltestcertificaten, maatrapporten, conformiteit met oppervlaktebehandeling en, indien nodig, functionele testrapporten. Voor nucleaire of veiligheidskritische toepassingen bieden wij volledige traceerbaarheids- en nalevingsdocumentatie zoals gespecificeerd in de aankooporder.

Wat zijn uw typische doorlooptijden?

Standaard stabilisatorstangen met gemeenschappelijke specificaties kunnen in vier tot vijf weken worden vervaardigd. Grotere ladingen, gelegeerd staal en speciale coatings kunnen het schema verlengen. Wij bevestigen de exacte leverdatum op het moment van de offerte en hanteren gedurende het gehele traject een transparante productieplanning.

Werken met Tianshun

Wanneer u contact met ons opneemt over een vereiste voor een stabilisatorstang, antwoordt een toegewijde accountmanager met producttechnische kennis binnen 24 uur. Ons team beoordeelt uw belastingsgegevens, bedrijfstemperatuur, leidingmaat en voorkeur voor eindaansluitingen om een ​​configuratie voor te stellen die zowel bij het ontwerp als bij de locatie past. Aangepaste lengtes, speciale coatings en documentatiepakketten maken deel uit van ons dagelijkse aanbod en zijn geen uitzonderingen.

Ook na de oplevering blijven wij beschikbaar voor installatieadvies en ondersteuning na de installatie. Het langetermijnvertrouwen van onze klanten, weerspiegeld in terugkerende klanten van meer dan 70%, bevestigt dat onze stabilisatorstangen presteren zoals verwacht na jarenlang gebruik.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Fabriek van 35.000 m², Jiangsu, China – exporteert naar meer dan 45 landen.

Slingersteunen die de pijp zijdelings vasthouden en hem axiaal laten ademen.
