Knikkende beugel

Een knikvaste beugel, of BRB, is een structurele zekering voor gebouwen. Het neemt de axiale kracht van een aardbeving op en verspreidt deze door het stabiel meegeven van een stalen kern, die door een externe behuizing niet kan knikken. Omdat de beugel zich vrijwel identiek gedraagt ​​bij spanning en compressie, kunnen ingenieurs voorspellen hoe deze zal presteren en waar de schade zal optreden.

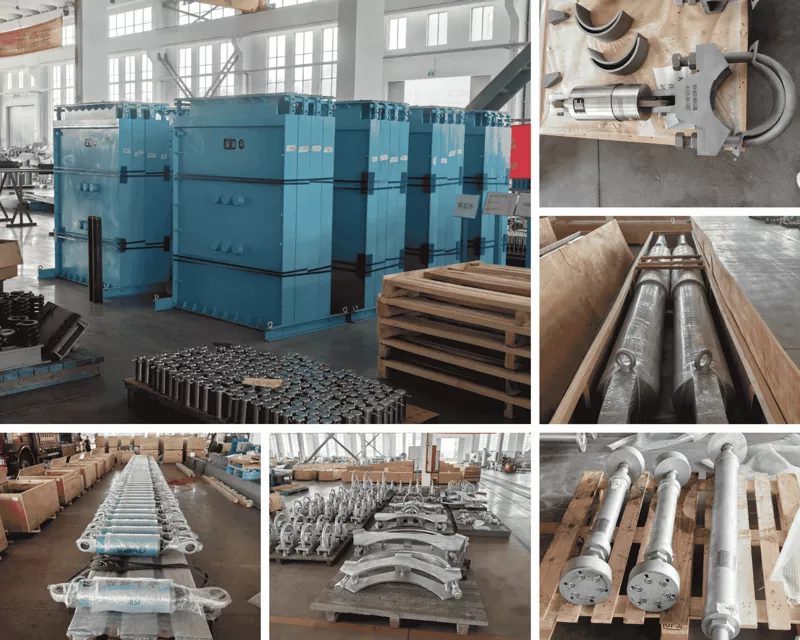

Yangzhou Tianshun produceert deze beugels voor zowel nieuwe stalen frames als seismische retrofits. Onze betrokkenheid bij dempingstechnologie gaat al meer dan twintig jaar terug en de beugels worden vervaardigd volgens een ISO 9001:2015-gecertificeerd systeem in een speciale productiefaciliteit in Jiangsu, China.

Hoe de drie componenten samenwerken

De stalen kern

Alle axiale belasting gaat door de kern. Het middengedeelte is zo bemeten dat het meegeeft tijdens een aardbeving op ontwerpniveau, terwijl de eindzones een grotere doorsnede hebben die elastisch blijft. Dit dwingt de inelastische vervorming naar een bekend gebied, waardoor de constructeur een hoge mate van vertrouwen heeft in de faalmodus. De kernstaalsoorten zijn doorgaans LY100, LY160 of LY225, geselecteerd om te voldoen aan de vereiste opbrengstcapaciteit.

De onthechtingslaag

Tussen de stalen kern en de buitenmantel bevindt zich een materiaal dat hechting en wrijving elimineert. Deze laag zorgt ervoor dat de behuizing geen axiale belasting draagt ​​en zorgt ervoor dat de kern vrij kan uitzetten en samentrekken. Zonder dit zou de behuizing kracht opnemen en het symmetrische hysteretische gedrag van de beugel in gevaar brengen.

De behuizing

Meestal een met beton gevulde stalen buis, waarbij de behuizing alleen zijdelingse steun biedt. De buigstijfheid voorkomt dat de slanke kern doorbuigt onder compressie, waardoor de brace in beide richtingen volledige rek kan bereiken zonder verlies van sterkte.

Praktische voordelen ten opzichte van conventionele beugels

Knikkende verstevigde frames, of BRBF's, hebben verschillende praktische voordelen vergeleken met speciale concentrisch verstevigde frames (SCBF's). Omdat de BRB energie kan afvoeren via stabiele, herhaalbare cycli, kennen bouwvoorschriften in veel voorzieningen vaak een hogere gedragsfactor toe: R = 8. De resulterende vermindering van de seismische ontwerpbelastingen kan zich vertalen in kleinere kolommen en balken, lichtere verbindingen en verminderde eisen aan de fundering.

Ter plaatse zijn BRB's meestal sneller op te richten. Verbindingen zijn meestal eenvoudiger en de beugel wordt geleverd als een enkele gemonteerde eenheid in plaats van als meerdere stukken die in de lucht aan elkaar worden gestikt.

Na een grote aardbeving concentreert de schade zich in de vervangbare kern. Het inspecteren en verwisselen van een beugel is een gedefinieerde procedure, veel eenvoudiger dan het repareren van een verbogen conventionele beugel. Deze vervangbaarheid maakt BRB's ook aantrekkelijk voor het achteraf inbouwen van oudere gebouwen, waarbij de beugels in bestaande frames kunnen worden vastgeschroefd om de seismische prestaties te verbeteren zonder een volledige herbouw.

Onafhankelijke studies hebben besparingen tot wel $ 5 per vierkante meter opgemerkt wanneer BRBF's andere seismische systemen vervangen, aangedreven door het gecombineerde effect van een lichtere structuur, snellere montage en eenvoudigere verbindingen.

Technische reikwijdte

Elke schoor is gedimensioneerd volgens de projectspecifieke krachten en driftlimieten. Onze engineeringgroep werkt samen met de bekende constructeur om het kernoppervlak, de stijfheid en de verbindingsgeometrie af te ronden.

Testen en documentatie

Voordat een BRB de fabriek verlaat, ondergaat hij een cyclische acceptatietest bij steeds groter wordende cilinderinhoud. We verifiëren de maximale krachten bij trek en compressie, bevestigen dat de hysteresislussen stabiel zijn en controleren of de cumulatieve inelastische vervorming voldoet aan de projectvereisten. Een volledig testrapport maakt deel uit van het documentatiepakket dat bij de brace wordt geleverd.

De traceerbaarheid van materialen omvat elke staalplaat tot aan het warmtenummer. Behuizingsmateriaalregistraties en lasinspectierapporten worden standaard meegeleverd. Wanneer voor een project prototypekwalificatietests in een onafhankelijk laboratorium nodig zijn, beheren wij dat proces ook.

Waar BRB's zijn geïnstalleerd

Hoogbouw – stalen en composiettorens in seismische gebieden waar driftbeheersing en architectonische flexibiliteit beide van belang zijn.

Luchthavens en transportknooppunten – structuren met lange overspanningen die energiedissipatie nodig hebben zonder zware steunelementen die de open ruimtes verstoppen.

Scholen en ziekenhuizen – faciliteiten die naar verwachting zullen functioneren na een aardbeving, waarbij het vervangen van beugels gepland is als een eenvoudige onderhoudsoperatie.

Congrescentra en tentoonstellingshallen – grote kolomvrije volumes waar beugels in verschillende configuraties kunnen worden geplaatst, passend bij de architectuur.

Industriële gebouwen – zwaar materieel verhoogt de seismische massa; BRB's bieden zijdelingse weerstand zonder overmatig vloeroppervlak in beslag te nemen.

Retrofitprojecten – bestaande betonnen of stalen frames kunnen worden geüpgraded door extern gemonteerde BRB's toe te voegen terwijl het gebouw gedeeltelijk operationeel blijft.

Veelgestelde vragen

Waarin verschilt een BRB van een standaard stalen beugel?

Een standaardbeugel knikt bij compressie en verliest kracht, waardoor een asymmetrische respons ontstaat. Een BRB geeft in beide richtingen mee zonder te knikken, waardoor de energiedissipatie per cyclus stabiel en voorspelbaar is.

Kunnen BRB's worden gebruikt in betonconstructies?

Ja. Ze komen het meest voor in stalen frames, maar kunnen worden aangesloten op betonnen gebouwen voor zowel nieuwe hybride constructies als seismische retrofits. De einddetails worden geval per geval ontworpen.

Wat gebeurt er met de beugel na een sterke aardbeving?

De kern kan blijvende rek vertonen en de omhulling blijft intact. De beschadigde beugel wordt losgemaakt en vervangen. De procedure wordt doorgaans beschreven in het inspectie- en responsplan na de aardbeving van het project.

Leveren jullie alleen de beugel of ook de aansluitingen?

Wij leveren de complete beugelconstructie: kern, behuizing, eindzones en verbindingsplaten. De interface met het frame wordt afgestemd met de projectconstructeur.

Welke documentatie wordt bij elke bestelling geleverd?

Walscertificaten, dossiers van behuizingsmateriaal, coating- of brandwerendheidscertificaten waar vereist, lasrapporten en het fabrieksacceptatietestrapport voor elke beugel. Voor AISC 341- of EN 15129-projecten bieden wij het volledige compliancepakket.

Welke doorlooptijden kunnen we verwachten?

Doorlooptijden zijn afhankelijk van de hoeveelheid en de complexiteit van de eindverbindingen. Als richtlijn geldt dat de standaardproductie acht tot twaalf weken na goedkeuring van de tekening duurt. Bij elke belangrijke mijlpaal houden wij u op de hoogte van de voortgang.

Werken met Tianshun

Stuur ons de ontwerpkrachten, verhaalafwijkingslimieten en het gewenste verbindingstype. Een ingenieur, en niet alleen een verkoopcoördinator, beoordeelt de input en antwoordt binnen één werkdag met een voorlopige braceconfiguratie en een testplan.

Op maat gemaakte kernmaterialen, speciale brandwering en projectspecifieke kwalificatieprogramma's maken deel uit van ons dagelijkse aanbod en zijn geen uitzonderingen. Na de oplevering blijven wij beschikbaar voor installatieondersteuning en begeleiding bij inspecties na een aardbeving.

Knikarme beugels die de constructie beschermen door op een gecontroleerde manier mee te geven, en die gemakkelijk te inspecteren en te vervangen zijn wanneer het schudden stopt.
