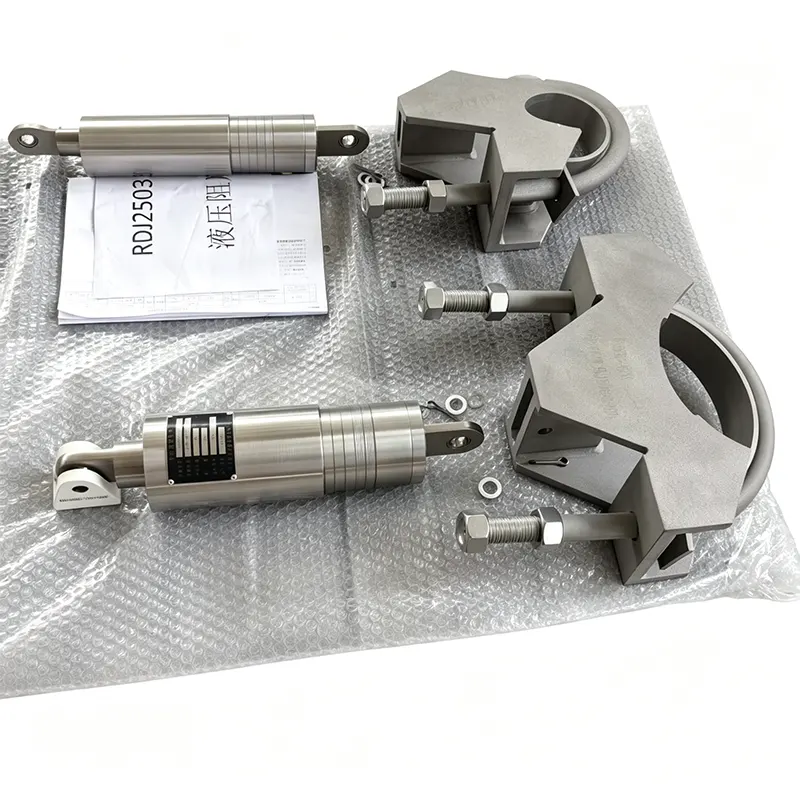

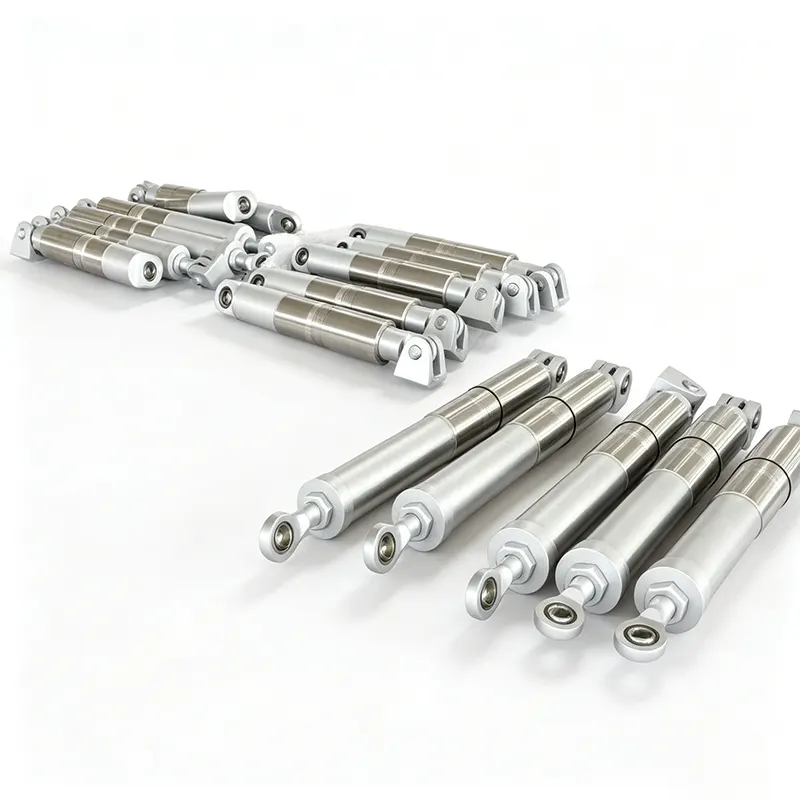

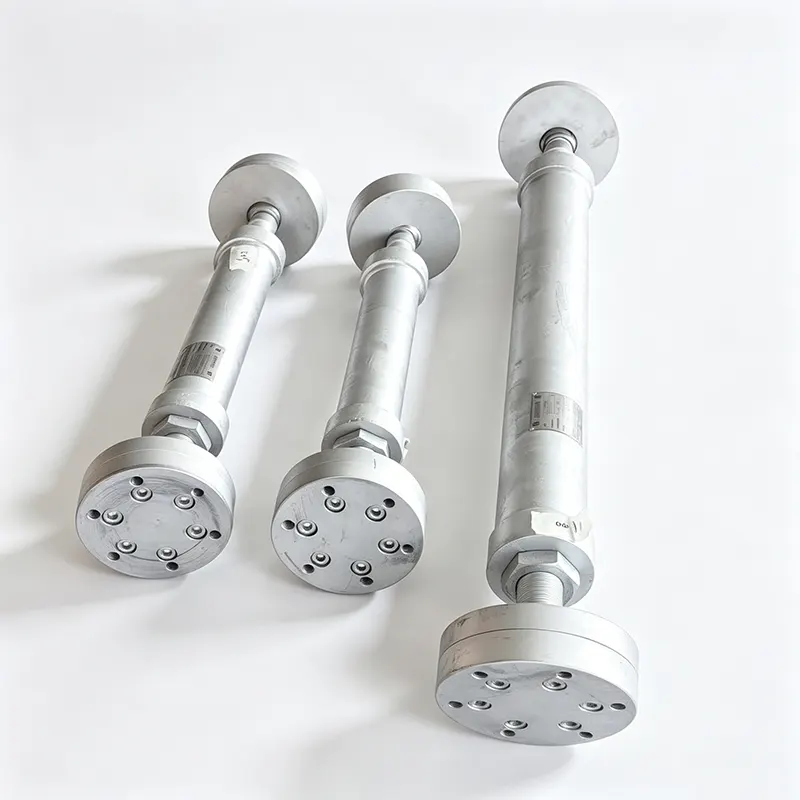

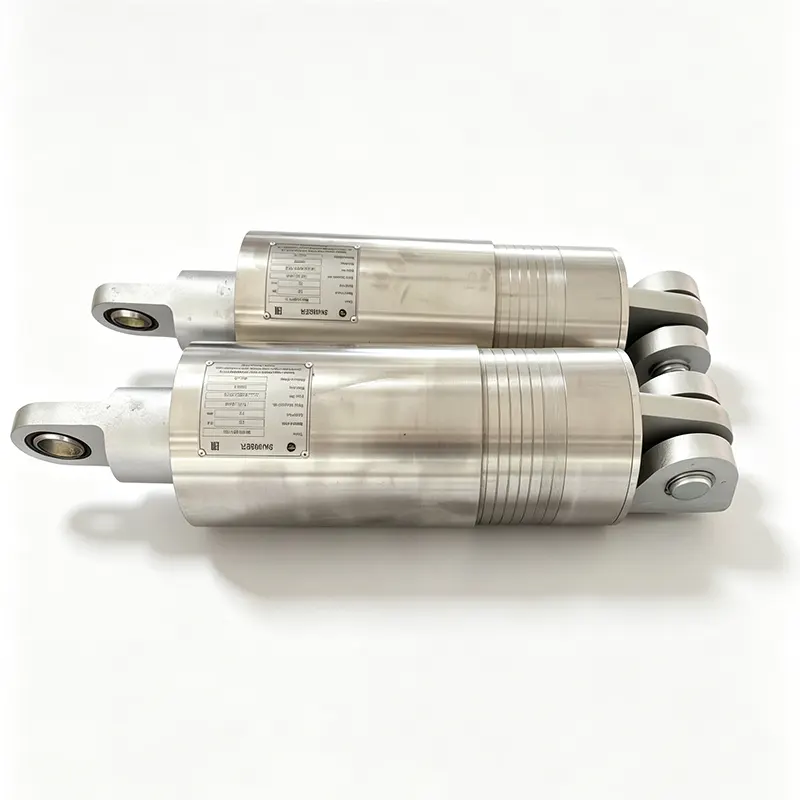

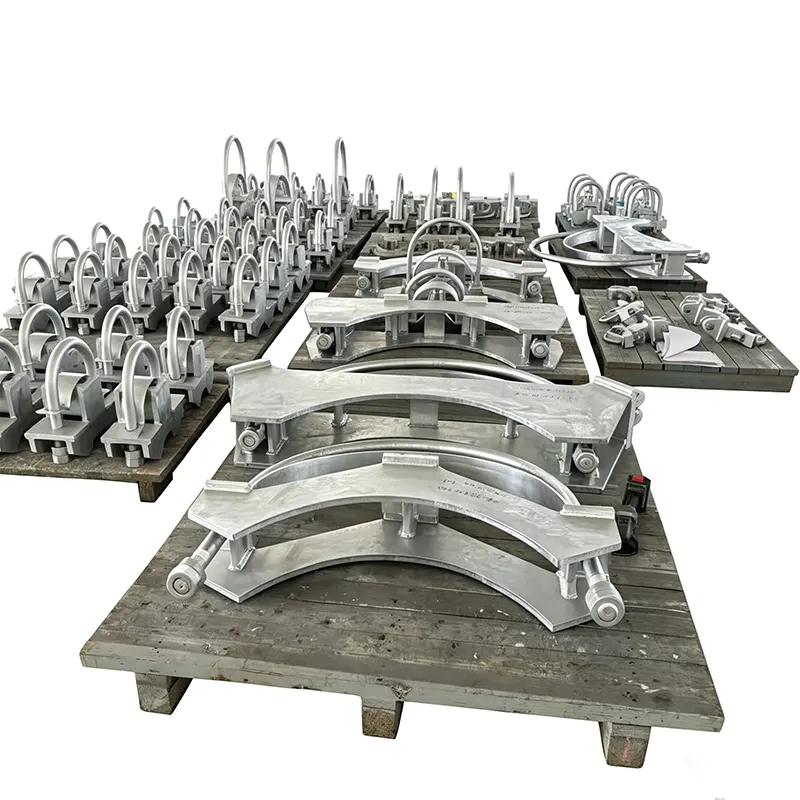

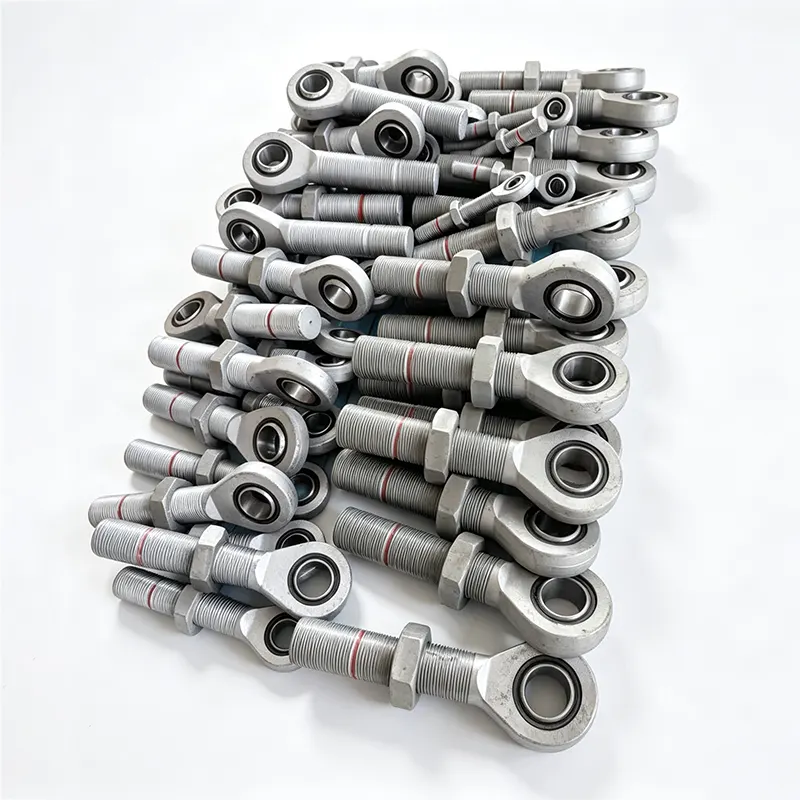

Hydraulische dempers voor leidingbevestiging

Yangzhou Tianshun levert sinds 2012 hydraulische snubbers aan energieopwekkings-, petrochemische en nucleaire faciliteiten. Onze YZN-serie snubbers zijn actief in meer dan 45 landen, ondersteund door een fabriek van 35.000 m², meer dan 100 geschoolde medewerkers en een kwaliteitssysteem dat is gecertificeerd volgens ISO 9001:2015.

Hoe een hydraulische demper leidingen beschermt

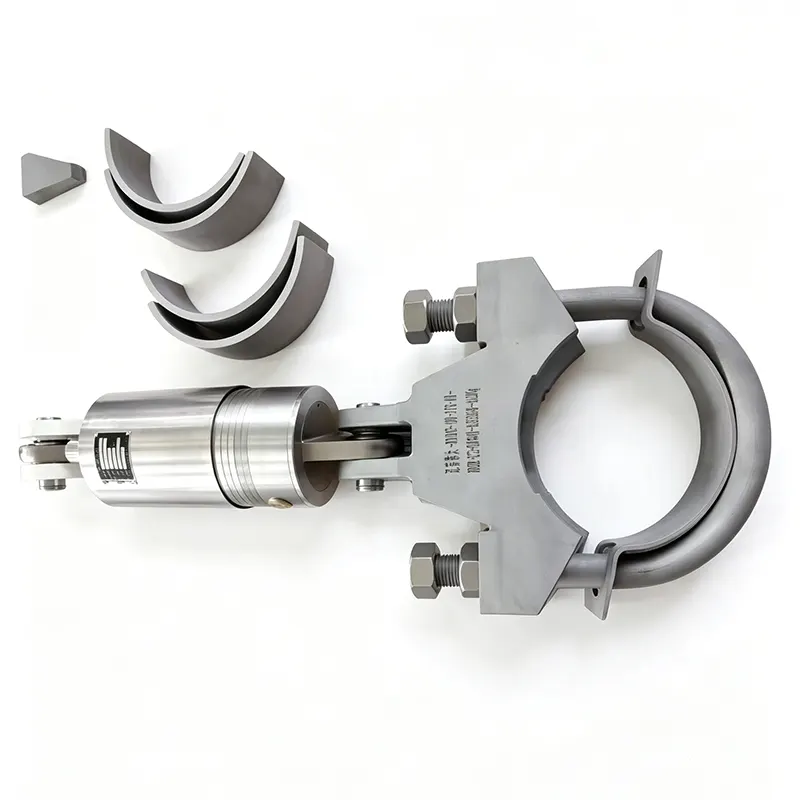

Een hydraulische snubber is een snelheidsgevoelige beperking. Onder normale bedrijfsomstandigheden zorgen thermische uitzetting en krimp ervoor dat de buis langzaam beweegt. De hydraulische dempers voor pijpbeveiliging volgen deze beweging vrijwel zonder weerstand en werken ongeveer als een vrij glijdende ondersteuning. Wanneer de leiding een plotselinge versnelling ondergaat – door waterslag, een ontlading van een veiligheidsklep, seismische activiteit of een pomptrip – sluit de interne klep binnen een fractie van een seconde. Op dat moment wordt de snubber een bijna stijve steun, die de dynamische belasting overbrengt naar de bouwconstructie of het ankerpunt en voorkomt dat de pijp wordt verplaatst, wat anders schade door schokken, overspanning of falen door vermoeidheid zou kunnen veroorzaken.

Het kritische onderscheid is de snelheidsdrempel. Langzame bewegingen gaan onbeperkt door. Snelle bewegingen zijn uitgesloten. Hierdoor kan een leidingsysteem zijn flexibiliteit behouden voor langdurige thermische cycli, terwijl het alleen onmiddellijk wordt beperkt als dat nodig is.

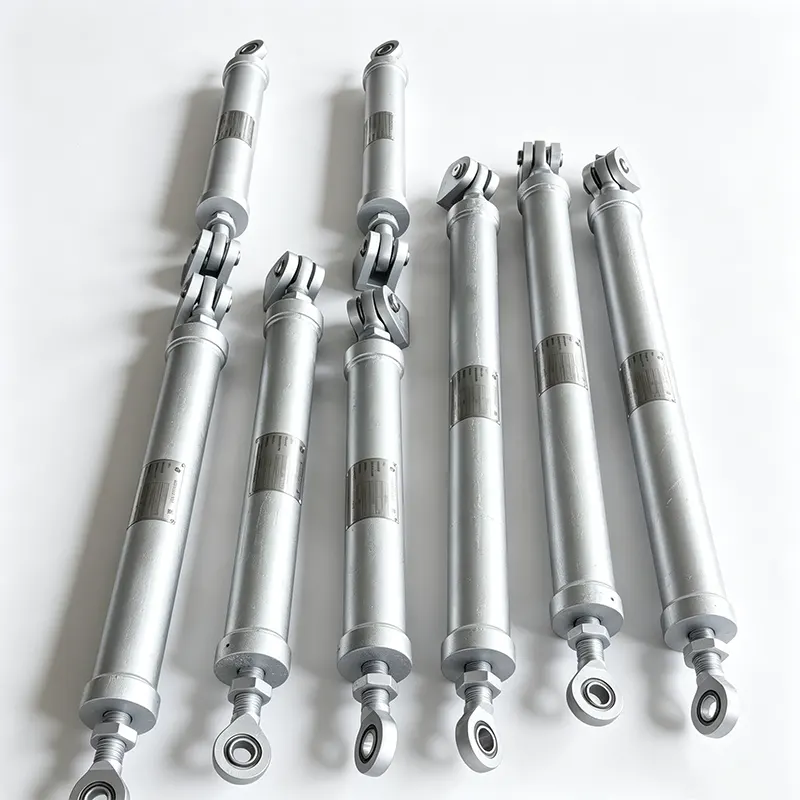

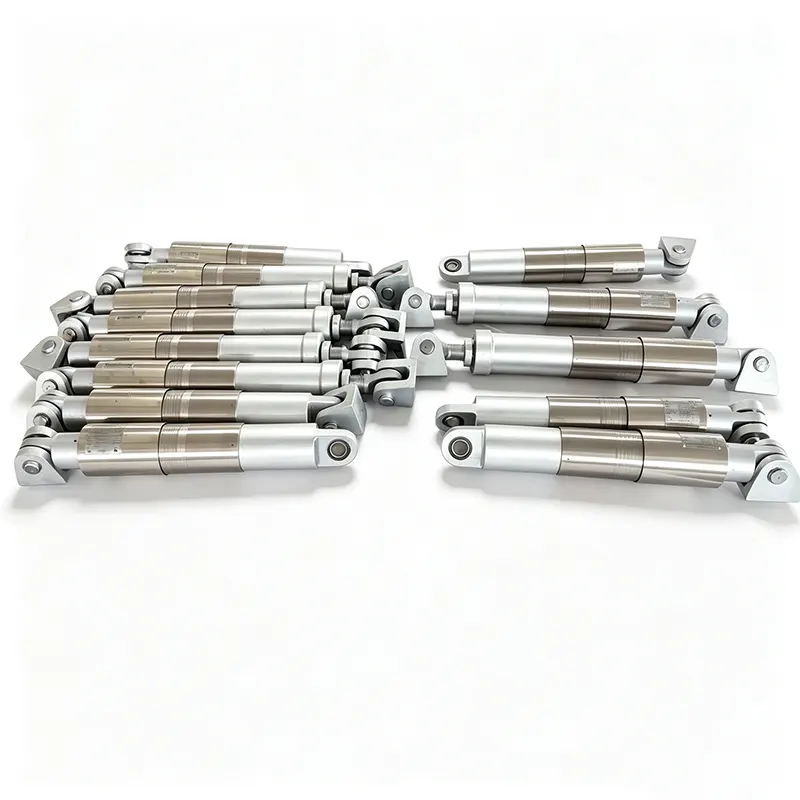

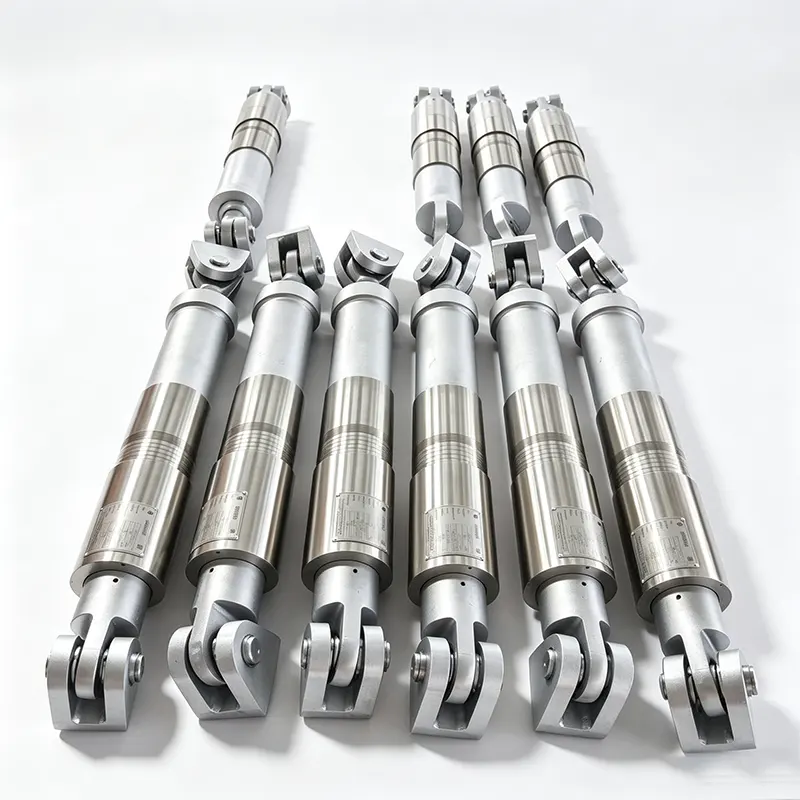

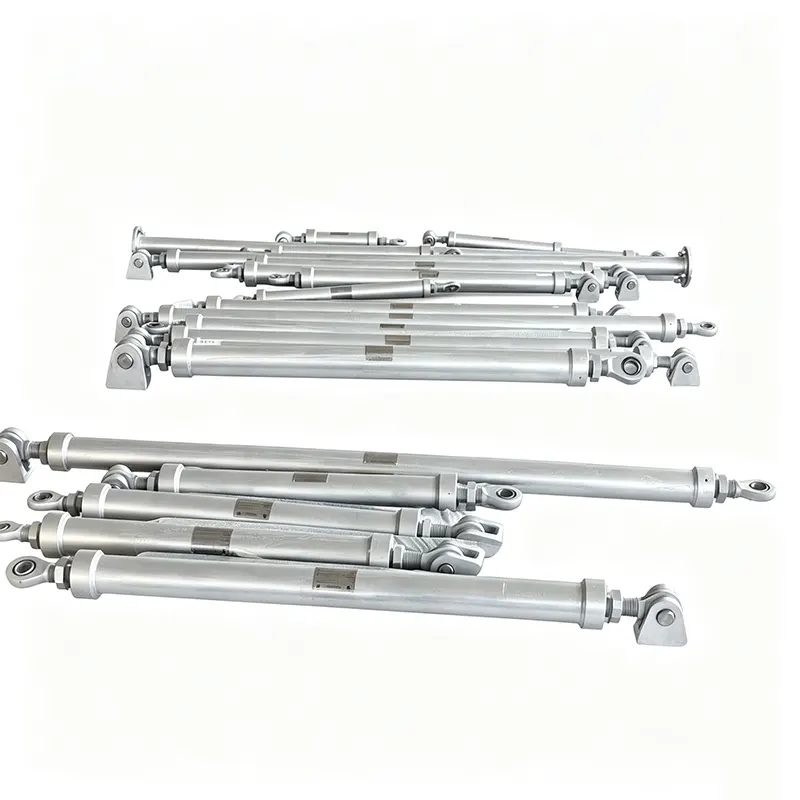

Ontwerp en kenmerken van de YZN-serie

Zichtbare positie-indicator

Een duidelijke mechanische indicator op het demperlichaam toont het beschikbare slagbereik in beide richtingen. Onderhoudsteams kunnen in één oogopslag verifiëren of de unit binnen de ontwerpafstand werkt of aanpassing vereist, zonder het apparaat los te koppelen.

Compacte en symmetrische constructie

De symmetrische lay-out vereenvoudigt de installatie-oriëntatie en vermindert de kans op onjuiste montage. Het compacte omhulsel past in krappe pijprekken en drukke ruimtes waar geen grotere veer- of stijve stutten kunnen worden geplaatst.

Lage wrijving en korte blokkeertijd

Interne wrijving wordt geminimaliseerd door precisiebewerking en afdichtingsselectie. De dynamische responstijd, het interval vanaf het begin van de snelle beweging tot de volledige vergrendeling, wordt extreem kort gehouden. Dit zorgt ervoor dat de pijp een verwaarloosbare verplaatsing ervaart voordat de snubber in werking treedt, wat van cruciaal belang is voor de bescherming van gevoelige apparatuur zoals turbineverbindingen en spuitmonden van drukvaten.

Hoge blokkeerkracht

Wanneer ze vergrendeld zijn, kunnen de hydraulische dempers voor buisbevestiging aanzienlijke trek- en drukbelastingen verdragen zonder mee te geven. De dempingskracht die wordt gegenereerd tijdens de dynamische respons is proportioneel aan de snelheidsinvoer en kan worden gespecificeerd tot aan de vereiste ontwerpbelasting, passend bij de eisen van de pijpspanningsanalyse.

Compatibiliteit met afdichtingen en media

Afdichtingen zijn geselecteerd op compatibiliteit op lange termijn met de hydraulische vloeistof en met de externe fabrieksomgeving. Het vloeibare medium, doorgaans een zeer stabiele siliconenolie, behoudt een consistente viscositeit over het gehele bedrijfstemperatuurbereik. Afdichtingsmaterialen zijn bestand tegen veroudering en lekkage, wat bijdraagt ​​aan een lange onderhoudsvrije levensduur.

Technische reikwijdte

Alle waarden zijn aangepast aan het specifieke leidingbelastingsgeval en de projectvereisten. Niet-standaard slagen, belastingswaarden en verbindingstypes worden vervaardigd op basis van klanttekeningen.

Kwaliteitscontrole en testen

Elke hydraulische demper van YZN ondergaat vóór verzending een functionele acceptatietest. Een speciale testbank past langzame cycli toe om de vrije beweging te verifiëren, en simuleert vervolgens een snelle verplaatsing om de vergrendeling te bevestigen en het resulterende laadvermogen te meten. De drukgrens wordt getest en de werking van de slagindicator wordt gevalideerd. Testgegevens worden bewaard en kunnen bij de verzending worden geleverd.

De traceerbaarheid van het materiaal blijft behouden voor drukhoudende onderdelen en voor de hydraulische vloeistof. Bij nucleaire toepassingen worden de vereiste kwaliteitsborgingsprogramma's toegepast, inclusief naleving van de toepasselijke secties van ASME Boiler and Pressure Vessel Code Section III en aanvullende klantspecifieke vereisten. Ons ISO 9001-gecertificeerde systeem regelt alle procedures, van de ontvangst van grondstoffen tot de eindinspectie.

Meer dan 70% van onze bestellingen is afkomstig van terugkerende klanten op de lange termijn die vertrouwen stellen in de consistente prestaties van onze snubbers voor meerdere projecten.

Waar hydraulische dempers worden gebruikt voor het tegenhouden van leidingen

De YZN-serie wordt geïnstalleerd in kritische leidingsystemen waar een combinatie van thermische flexibiliteit en onmiddellijke dynamische beperking niet onderhandelbaar is.

Kerncentrales

Hoofdstoom-, voedingswater- en veiligheidsgerelateerde leidingen. Snubbers beschermen tegen seismische gebeurtenissen en dynamische effecten van pijpbreuken, terwijl grote thermische bewegingen tijdens normaal bedrijf mogelijk zijn. Volledige materiaal- en testdocumentatiepakketten zijn standaard.

Thermische energiecentrales

Ketelvoedingswaterleidingen, stoomextractieleidingen en turbine-bypasssystemen. Snubbers verminderen tijdelijke belastingen als gevolg van klepbediening en voorkomen dat pijpen opzwellen.

Petrochemische en raffinaderijeenheden

Procesleidingen in FCCU, reformers en compressorstations. Snubbers zijn bestand tegen door tweefasige stroming veroorzaakte trillingen en incidentele explosiebelastingen, terwijl ze thermische cycli opvangen.

Staalfabrieken en industriële gassystemen

Heteluchtkachels en zuurstoflansleidingen hebben te maken met snelle thermische transiënten en trillingen. Hydraulische dempers zorgen ervoor dat de pijp uitgelijnd blijft zonder de thermische groei te beperken.

Pomp- en compressorstations

Afvoerleidingen die onderhevig zijn aan pulsaties of waterslag. Snubbers fungeren als snelheidsgevoelige beperkingen en voorkomen spanning op flenzen en steunen.

Veelgestelde vragen

Waarin verschilt een hydraulische demper van een stijve veerpoot of een veersteun?

Een stijve steun vergrendelt de buis op zijn plaats en voorkomt alle thermische bewegingen, wat kan leiden tot overmatige spanning op de leidingen en aangesloten apparatuur. Een veersteun draagt ​​zwaartekrachtbelastingen, maar houdt de dynamische krachten niet tegen. Een hydraulische snubber overbrugt beide behoeften: hij laat langzame thermische uitzetting en contractie vrijelijk toe en vergrendelt vervolgens binnen milliseconden wanneer de pijpsnelheid een vooraf ingestelde drempel overschrijdt. Dit zorgt voor dynamische beperking precies wanneer dat nodig is, zonder de thermische flexibiliteit in gevaar te brengen.

Wat bepaalt de instelling van de blokkeersnelheid en kan deze worden aangepast?

De vergrendelingssnelheidsdrempel wordt ingesteld op basis van de maximale verwachte thermische uitzettingssnelheid van de buis en de minimale snelheid die zou voortvloeien uit een dynamische gebeurtenis zoals waterslag of seismische schokken. Onze ingenieurs beoordelen de pijpspanningsanalyse van het project om een ​​waarde vast te stellen die de snubber vrij houdt tijdens normaal gebruik, maar volledige bescherming biedt tijdens een transiënt. De drempel is in de fabriek ingesteld en functioneel geverifieerd op de testbank; als de bedrijfsomstandigheden veranderen, kan de instelling in onze fabriek opnieuw worden gekalibreerd.

Welk onderhoud heeft een hydraulische snubber nodig gedurende zijn levensduur?

Wij adviseren periodieke functionele testen om te bevestigen dat de unit nog steeds zonder weerstand beweegt bij langzame verplaatsing en correct vergrendelt bij snelle beweging. In energie- en procesinstallaties wordt deze controle gewoonlijk elke 3 tot 5 jaar uitgevoerd, of volgens het onderhoudsprogramma van de installatie. Visuele inspectie van het afdichtingsgebied en de slagindicator is eenvoudig. Mocht een unit gereconditioneerd moeten worden, dan bieden wij fabrieksservice aan, inclusief vervanging van vloeistoffen, vervanging van afdichtingen en hercertificering.

Kunnen YZN-snubbers bestand zijn tegen installatie buitenshuis of corrosieve fabrieksomgevingen?

Ja. De standaardcilinder krijgt een corrosiebestendige coating die geschikt is voor de meeste industriële buitenomgevingen. Voor kust-, offshore- of chemisch agressieve atmosferen kunnen we de cilinder van roestvrij staal leveren en speciaal voor die omstandigheden zuigerstangcoatings en afdichtingsmaterialen selecteren. Wij adviseren u graag over de materiaalkeuze op basis van de locatieomgeving en het temperatuurbereik.

Welke documentatie wordt verstrekt voor nucleaire of veiligheidskritische toepassingen?

Wij bieden volledige traceerbaarheid van materialen voor drukhoudende componenten, gecertificeerde testrapporten van de fabriek, certificering van hydraulische vloeistoffen, functionele testrapporten en een verklaring van overeenstemming met de toepasselijke codes. Indien vereist door het project, voldoet de documentatie aan ASME Sectie III of andere nucleaire normen. Ons kwaliteitssysteem wordt regelmatig gecontroleerd en we kunnen aanvullende klantaudits en documentatievereisten verzorgen.

Technische ondersteuning en service

Bij het selecteren van de juiste snubber voor een toepassing op het gebied van leidingbevestiging zijn belastinggegevens, de verwachte thermische beweging en de drempelwaarde voor de vergrendelingssnelheid betrokken. Onze technici gebruiken uw leidingspanningsrapporten om de juiste maat en instelling te bevestigen. Toegewijde accountmanagers reageren binnen 24 uur op vragen en geven onverwijld technische aanbevelingen.

Aangepaste configuraties – niet-standaard slagwerk, speciale materialen voor corrosieve atmosferen of documentatie van nucleaire klasse – worden behandeld als routineorders en niet als uitzonderingen. Na de oplevering bieden wij installatiebegeleiding en onderhoudsadvies, inclusief aanbevelingen voor periodieke functionele tests om blijvende betrouwbaarheid gedurende de hele levensduur te garanderen.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Fabriek van 35.000 m², Jiangsu, China – exporteert naar meer dan 45 landen.

Hydraulische dempers die alleen vergrendelen als de leiding dit nodig heeft, en de rest van de tijd uit de weg blijven.
