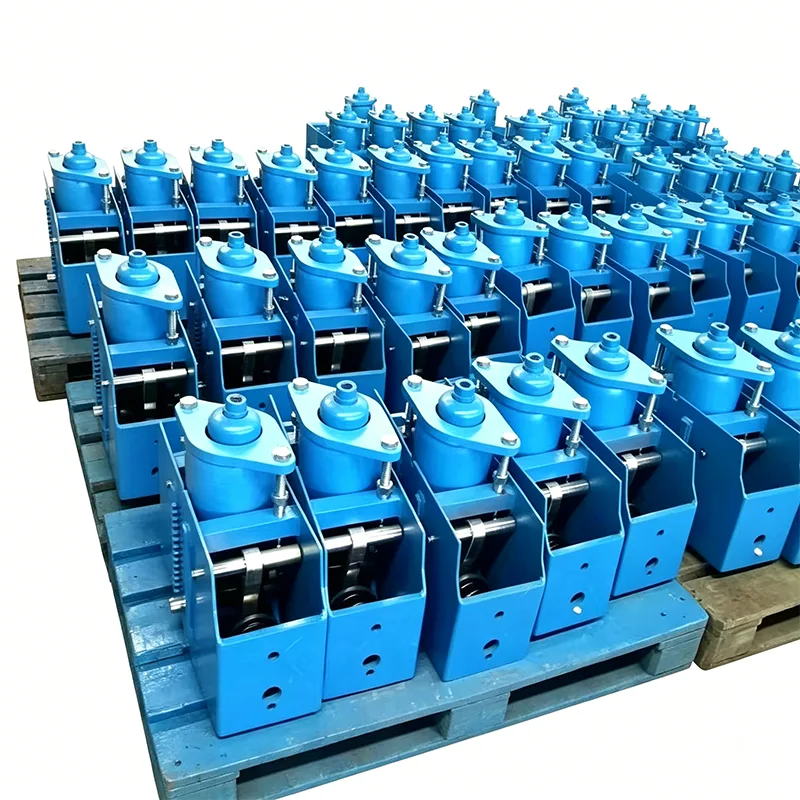

Cantilever constante veerondersteuning

In grote industriële pijpleidingsystemen, wanneer pijpleidingen een aanzienlijke verticale verplaatsing ondergaan, zullen gewone veersteunen merkbare belastingsvariaties veroorzaken, die op hun beurt een enorme extra belasting uitoefenen op aangesloten gevoelige apparatuur (zoals stoomturbines, ketels, compressoren, enz.). Gebruikmakend van 14 jaar technische accumulatie in pijplijnondersteuningstechnologie, ontwikkelt en produceert Yangzhou Tianshun Pipeline Technology Co., Ltd. op professionele wijze Cantilever Constant Spring Support. Dit product maakt gebruik van het principe van momentevenwicht om ervoor te zorgen dat de ondersteunende kracht constant blijft tijdens de verticale verplaatsing van de pijpleiding. Deze functie maakt het tot een cruciaal ondersteunend apparaat voor pijpleidingsystemen met grote waterverplaatsing en scenario's waarbij de snelheid van belastingveranderingen strikt gecontroleerd moet worden. Het vermijdt effectief ongunstige krachtoverdracht in het pijpleidingsysteem en zorgt voor de veilige werking van kernapparatuur.

Last-verplaatsingscurve verkregen uit de typetest van een constante veersteun/hanger. De horizontale as staat voor verplaatsing, terwijl de verticale as belasting vertegenwoordigt. De curve blijft ongeveer horizontaal over de volledige werkweg, wat aantoont dat de ondersteunende kracht in wezen constant blijft wanneer de leiding doorbuigt als gevolg van thermische uitzetting en krimp.

Deze typetest verifieert de belastingconstante, de volledige bewegingsstabiliteit en de operationele betrouwbaarheid van constante veereenheden. Alle productie-eenheden worden vóór verzending onderworpen aan een belastingkalibratie, waarbij de belastingafwijking binnen ±6% wordt gecontroleerd in overeenstemming met ANSI/MSS‑SP‑58‑2018 en NB/T47038‑2013.

Deze producten zijn toepasbaar op industriële leidingsystemen met een grote thermische verplaatsing, inclusief hoofdstoomleidingen en andere hogetemperatuur- en hogedrukleidingen.

Producttechnische specificaties

Specificaties voor constante veerhangers	Voorbeeld
Model/serie	PH, LH, CA, CS, TH
Laadvermogen (in bedrijf)	0,1 kN - 500 kN
Totale reis	50 mm, 100 mm, 200 mm, 400 mm
Werkelijke reizen	Tot 600 mm
Belastingafwijking (tolerantie)	±5% (standaard) / ±3% (hoge nauwkeurigheid)
Installatiepositie	Horizontaal / Verticaal
Afwerking behuizing	Thermisch verzinkt / epoxy
Bedrijfstemperatuur.	-20°C tot +80°C (omgevingstemperatuur)
Materiaal veerspiraal	60Si2Mn / 50CrVA
Bereik belastingaanpassing	±10% (veldaanpassing)

Kernstructuur en mechanische eigenschappen

Onze Cantilever Constant Spring Support maakt gebruik van een nauwkeurig gecombineerde structuur van cantilever-hendel en veer, waardoor een complexe mechanische balans wordt getransformeerd in betrouwbare technische producten. De belangrijkste technische parameters en structurele kenmerken zijn als volgt:

Technische dimensie	Prestatie-indicatoren en technische waarde
Wijzigingspercentage laden	De theoretische veranderingssnelheid van de belasting is nul (werkelijke afwijking ≤5%), waardoor een constante steunkracht wordt geboden en extra spanning volledig wordt geëlimineerd.
Verticale verplaatsingscapaciteit	Ondersteunt verticale verplaatsingscompensatie van 0~300 mm of zelfs groter, speciaal ontworpen voor pijpleidingsystemen met grote waterverplaatsing.
Voordelen van de cantileverstructuur	Neemt een cantilever-hendelontwerp aan, met een compacte structuur en een kleine ruimtebezetting, en past zich aan complexe installatieomgevingen ter plaatse aan.
Materiaal en anti-corrosie	De dragende kerncomponenten zijn gemaakt van hoogwaardig gelegeerd staal, met een thermisch verzinkte of anticorrosieve coating op het oppervlak, die zich aanpast aan zware werkomstandigheden.

Technische toepassing en aanpassingsvermogen op locatie

In praktische technische toepassingen wordt de installatie van pijpleidingen vaak geconfronteerd met complexe ruimtebeperkingen. Onze Cantilever Constant Spring Support pakt de pijnpunten van constructie ter plaatse volledig aan:

Nauwkeurige instelling in koude toestand: vóór levering comprimeren en vergrendelen we de veer in de belastingspositie in koude toestand, afhankelijk van de spanningsomstandigheden in de pijpleiding en de thermische verplaatsingsvereisten van klanten. Tijdens de installatie ter plaatse is alleen een fijne afstelling van de kolom met schroefdraad nodig om de ontwerpstatus te bereiken, waardoor de bouwtijd aanzienlijk wordt verkort.

Flexibele bewortelingsmethoden: De cantileverstructuur past zich aan verschillende bewortelingsomstandigheden aan. Of het nu gaat om balken van staalconstructies, betonnen funderingen of apparaatcarrosserieën, een stabiele verankering kan worden bereikt door bijpassende wortelverbinders (zoals gelaste enkele platen, dwarsarmen voor buisklemmen, enz.).

Gevisualiseerde bedrijfsstatus: Uitgerust met zeer nauwkeurige verplaatsingsindicatorplaten en belastingsschalen, kan het bedienings- en onderhoudspersoneel intuïtief beoordelen of de pijpleiding zich op de ontworpen werkpositie bevindt zonder de schaal te demonteren, wat dagelijkse inspectie en preventief onderhoud vergemakkelijkt.

Strikt productie- en kwaliteitscontrolesysteem

Elk product wordt vóór verzending uitgebreid intern getest

Vóór verzending doorloopt elk product een volledig intern testproces. Dit proces omvat dimensionale en visuele inspectie, PMI (Positive Material Identification), hardheidstesten, MT/PT niet-destructieve testen waar van toepassing, testen van veerbelasting met belasting-verplaatsingscurven en meting van de laagdikte. Fabriekstestrapporten (FTR) en materiaaltestrapporten (MTR) worden geleverd.

Verduidelijking over accreditatie door derden

Intern testen is niet hetzelfde als testen door derden, geaccrediteerd door ILAC. Als tests door derden of laboratoriumtests vereist zijn, kan dit als een afzonderlijke optionele service worden geleverd.

Optionele inspectiediensten van derden (apart vermeld)

1. Materiaaltesten

Deze service omvat analyse van de chemische samenstelling, trekproeven, Charpy-slagproeven bij lage temperatuur en hardheidstesten.

2. NDT lassen

Beschikbare methoden zijn onder meer Magnetic Particle Testing (MT), Liquid Penetrant Testing (PT), Ultrasonic Testing (UT) en Radiographic Testing (RT).

3. Prestatietesten bij veerbelasting

Er zijn last-verplaatsingscurven opgenomen.

4. Inspectie van thermisch verzinken / epoxycoating. Corrosiebescherming

5. Getuigentesten, fabriekstoezicht en inspectie vóór verzending (PSI)

Onze onderscheidende voordelen

Gebenchmarkeerd tegen het LISEGA International Pipe Support System

Onze productladingsnauwkeurigheid, testnormen en documentatiesystemen worden vergeleken met het internationale leidingondersteuningssysteem LISEGA.

Meer dan een standaard binnenlandse leverancier

In tegenstelling tot standaard binnenlandse fabrikanten die alleen het product zelf leveren, leveren wij bij elke veereenheid een belasting-verplaatsingscurve. We helpen ook bij het organiseren van SGS-tests en getuige-inspecties door derden, en we ondersteunen documentbeoordelingen door PE/CPE-ingenieurs voor buitenlandse projecten.

Waarom kiezen voor de cantilever-constante veerondersteuning van Tianshun?

Diepgaand technisch erfgoed: Wij vertrouwen op 14 jaar ervaring in de sector en een professioneel R&D-team en bieden volledige technische ondersteuning, van pijpleidingspanningsanalyse, typeselectieberekening tot installatiebegeleiding.

Wereldwijde projectverificatie: De producten hebben stabiel gefunctioneerd in energie-, petrochemische en energieprojecten in meer dan 40 landen over de hele wereld, en hebben de tests van het starten/stoppen van meerdere eenheden en extreme werkomstandigheden doorstaan.

Service op maat: Voor speciale ruimtebeperkingen of niet-standaard belastingsvereisten kunnen we op maat gemaakte ontwerp- en technische oplossingen voor cantileverconstructies bieden.

Betrouwbare after-sales garantie: We hebben een compleet klantenbestand en reactiemechanisme opgezet, dat toestandsbeoordeling, het opnieuw instellen van de belasting en begeleiding bij vervanging biedt tijdens stilleggingsonderhoud, waardoor de exploitatie- en onderhoudsrisico's van energiecentrales worden verminderd.
