Staande constante veerondersteuning

Yangzhou Tianshun Pipeline Technology Co., Ltd., opgericht in 2012, richt zich al 14 jaar op de productie van pijpleidingondersteuningsproducten, met producten die meer dan 40 landen over de hele wereld bedienen. Standing Constant Spring Support is een product dat speciaal is ontworpen voor werkomstandigheden waarbij er geen hijsruimte boven de pijpleiding is en bodemondersteuning vereist is. Het wordt via de basis op stalen balken, betonnen funderingen of steunplatforms geplaatst, waardoor een constante opwaartse ondersteunende kracht voor pijpleidingen wordt geboden en het probleem van de compensatie van pijpleidingverplaatsing in scenario's met beperkte ruimte perfect wordt opgelost.

Last-verplaatsingscurve verkregen uit de typetest van een constante veersteun/hanger. De horizontale as staat voor verplaatsing, terwijl de verticale as belasting vertegenwoordigt. De curve blijft ongeveer horizontaal over de volledige werkweg, wat aantoont dat de ondersteunende kracht in wezen constant blijft wanneer de leiding doorbuigt als gevolg van thermische uitzetting en krimp.

Deze typetest verifieert de belastingconstante, de volledige bewegingsstabiliteit en de operationele betrouwbaarheid van constante veereenheden. Alle productie-eenheden worden vóór verzending onderworpen aan een belastingkalibratie, waarbij de belastingafwijking binnen ±6% wordt gecontroleerd in overeenstemming met ANSI/MSS‑SP‑58‑2018 en NB/T47038‑2013.

Deze producten zijn toepasbaar op industriële leidingsystemen met een grote thermische verplaatsing, inclusief hoofdstoomleidingen en andere hogetemperatuur- en hogedrukleidingen.

Waarom kiezen voor een staand type? Oplossing voor scenario's met beperkte ruimte

In de praktijk kunnen veel pijpleidingen geen oplossingen voor ophanging aan de bovenkant gebruiken en moeten ze onderste ondersteuning gebruiken:

▶  Onderlaag pijpleidingen in pijpgalerijen: Er zijn geen stalen structuurbalken beschikbaar voor ophanging boven de onderste laag pijpleidingen

▶  Pijpleidingen bovenop apparatuur: pijpleidingen direct boven apparatuur geplaatst, geen hijspunten erboven

▶  Leidingleidingen in betonnen sleuven: Leidingen in leidingsleuven met smalle bovenruimte

▶  Pijpleidingen met grote diameter: pijpleidingen boven DN800 en te lange ophangstangen zijn gevoelig voor instabiliteit

▶ Trillingsgevoelige pijpleidingen: pompinlaat- en uitlaatpijpleidingen, bodemsteun heeft een betere stabiliteit dan ophanging

▶  Retrofitprojecten: bestaande staalconstructies kunnen geen nieuwe hijspunten toevoegen, er is alleen ondersteuning vanaf de fundering beschikbaar

In deze scenario's is Standing Constant Spring Support de enige haalbare oplossing voor constante krachtondersteuning.

Producttechnische specificaties

Specificaties voor constante veerhangers	Voorbeeld
Model/serie	PH, LH, CA, CS, TH
Laadvermogen (in bedrijf)	0,1 kN - 500 kN
Totale reis	50 mm, 100 mm, 200 mm, 400 mm
Werkelijke reizen	Tot 600 mm
Belastingafwijking (tolerantie)	±5% (standaard) / ±3% (hoge nauwkeurigheid)
Installatiepositie	Horizontaal / Verticaal
Afwerking behuizing	Thermisch verzinkt / epoxy
Bedrijfstemperatuur.	-20°C tot +80°C (omgevingstemperatuur)
Materiaal veerspiraal	60Si2Mn / 50CrVA
Bereik belastingaanpassing	±10% (veldaanpassing)

Uitgebreide vergelijking: staand type versus ophangingstype

Vergelijkingsdimensie	Staande constante veerondersteuning	Ophangingstype Veerhanger met constante kracht
Installatiemethode	Worteling van onderen, ondersteuning naar boven	Bovenworteling, neerwaartse vering
Ruimtebehoefte	Vereist onderste ondersteuningsplatform	Vereist bovenste stalen structuurbalk
Totale hoogte	Laag (300-600 mm)	Hoog (800-1500mm inclusief ophangstang)
Laterale stabiliteit	Goede, brede basis, anti-laterale verplaatsing	Gemiddelde, lange ophangstang die gevoelig is voor slingeren
Anti-vibratie prestaties	Uitstekende, directe ondersteuning zonder schudden	Gemiddelde, ophangstang gevoelig voor resonantie
Installatieproblemen	Eenvoudig, direct plaatsen en waterpas	Complex, vereist bediening op grote hoogte om de ophangstang af te stellen
Toegankelijkheid voor onderhoud	Goed, bedienbaar op de grond of op een platform	Slecht, vereist operatie op grote hoogte
Ladingoverdracht	Direct overgebracht naar de lagere structuur	Overgebracht via ophangstang en staalconstructie
Toepasselijke buisdiameter	Alle buisdiameters, vooral geschikt voor grote diameters	Kleine en middelgrote diameters, te lange staaf voor grote diameters
Toepasselijke verplaatsingsrichting	Voornamelijk opwaartse verplaatsing	Voornamelijk neerwaartse verplaatsing

Productstructuur en kernfuncties

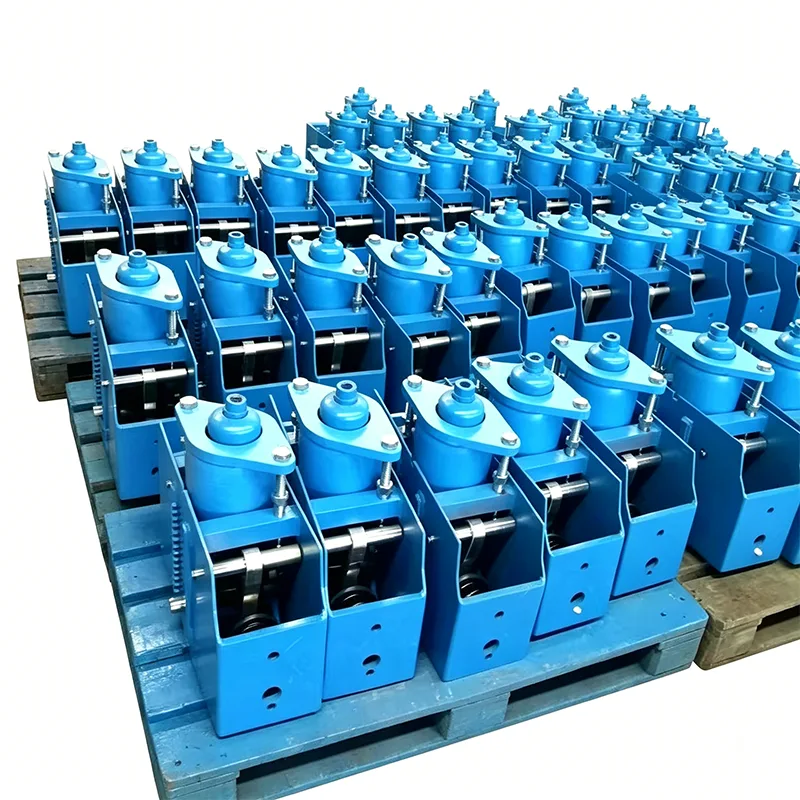

Standing Constant Spring Support heeft een verticale doosstructuur, voornamelijk samengesteld uit de volgende onderdelen:

Bodemplaat: Brede bodemplaat om de belasting te verdelen en stabiliteit te garanderen

Veerbox: ingebouwd veermechanisme met constante kracht, verticaal opgesteld

Ondersteuning bovenplaat: Verbonden met pijpleidingsteun, de hoogte kan nauwkeurig worden afgesteld

Verplaatsingsindicator: gevisualiseerd op de zijkant voor gemakkelijke observatie

Vergrendeling: Vergrendelt de veer tijdens transport en installatie

Kernfuncties

Ontwerp met ultralage hoogte

Verticale veeropstelling, totale hoogte 40% lager dan het ophangingstype met dezelfde specificatie

Geschikt voor ruimten met beperkte vloerhoogte, zoals leidingsleuven en apparatuurruimten

Kortere specificaties, aanpasbaar voor speciale werkomstandigheden

Uitstekende stabiliteit

Basisoppervlak 3 keer groter dan het ophangingstype, laag zwaartepunt

Niet gemakkelijk om te keren onder horizontale stuwkracht van de pijpleiding

Geen probleem met het zwaaien van de ophangstang onder trillingswerkomstandigheden

Handige installatie en onderhoud

Installatie op de grond, geen gebruik op grote hoogte vereist

Direct op de fundering plaatsen, na egaliseren bevestigen

Verstelbout aan de bovenzijde, bedienbaar terwijl u op de grond staat

Het is niet nodig om pijpleidingen te demonteren voor onderhoud en vervanging; trek de veerconstructie er direct uit

Sterk verplaatsingsaanpassingsvermogen

Vooral geschikt voor werkomstandigheden met opwaartse thermische verplaatsing van pijpleidingen

Ook aanpasbaar aan neerwaartse verplaatsing, gewoon omgekeerd installeren

Zijdelingse verplaatsing heeft geen invloed op de prestaties bij constante kracht

Typische toepassingsscenarioanalyse

Toepassingsscenario	Kenmerken van de arbeidsomstandigheden	Waarom kiezen voor een staand type
Onderste laagpijpleidingen in pijpgalerijen	Laagste laag pijpleidingen, geen stalen balken erboven	Kan alleen omhoog ondersteunen vanaf de vloer van de pijpengalerij
Pompinlaat- en uitlaatpijpleidingen	Grote trillingen, gevoelig voor stuwkracht	Stabiele bodemsteun, vermindert trillingsoverdracht
Pijpleidingen bovenop warmtewisselaars	Geplaatst boven de uitrustingsschaal	Geen hefpunten aan de bovenkant van het apparaat, directe ondersteuning
Pijpleidingen in pijpsleuven	Betonnen pijpsleuven, smalle ruimte	Onvoldoende bovenruimte, ophanging onmogelijk
Stoompijpleidingen met grote diameter	Boven DN800, zwaar gewicht	Te lange ophangstang die gevoelig is voor instabiliteit
Retrofit projectpijpleidingen	In bestaande staalconstructies kan niet worden geboord	Gebruik de bestaande betonnen fundering ter ondersteuning
Compressorpijpleidingen	Trillingen veroorzaakt door pulserende stroming	Stevige ondersteuning + constante krachtcompensatie, goede trillingsdempende werking

Handleiding voor installatie en inbedrijfstelling op locatie (gebaseerd op 14 jaar technische ervaring)

Inspectie vóór installatie

1. Controleer of het productmodel consistent is met de ontwerptekeningen

2. Controleer of de vergrendeling intact is en of er tijdens het transport sprake is van losheid

3. Controleer de vlakheid van de basis; correctie is vereist als de vervorming groter is dan 2 mm

Installatiestappen

1. Funderingsnivellering: vlakheidsfout van het oppervlak van de steunfundering ≤2 mm/m

2. Positionering en bevestiging: Plaats de staande constante veersteun op zijn plaats, las of bevestig de basis met bouten aan de fundering

3. Pijpleidingverbinding: Verbind de pijpleidingsteun met de bovenplaat van de beugel, reserveer verplaatsing in koude toestand

4. Belastingsinstelling: Pas de bovenste bout aan volgens de ontwerpvereisten, lijn de indicatorplaat uit met de positie in koude toestand

5. Ontgrendelen: Verwijder de transportborgbouten na installatie

6.Inspectie en bevestiging: Bevestig dat de indicator vrij kan bewegen zonder vast te lopen

Algemene probleemafhandeling

Probleem ter plaatse	Oorzaak Analyse	Oplossing
Indicator beweegt niet	Vergrendelingsbouten niet verwijderd	Verwijder alle borgbouten
Grote belastingafwijking	Het werkelijke pijpleidinggewicht komt niet overeen met het ontwerp	Stel de hoogste afstelbout nauwkeurig af
Basis schudden	Ongelijke basis	Voeg vulplaatjes aan de onderkant toe voor nivellering
Kantelbare bovenplaat	Excentriciteit van de pijpleiding	Pas de pijpsteun aan voor centrering

Kwaliteitscontrole en verificatie

Elk product wordt vóór verzending uitgebreid intern getest

Vóór verzending doorloopt elk product een volledig intern testproces. Dit proces omvat dimensionale en visuele inspectie, PMI (Positive Material Identification), hardheidstesten, MT/PT niet-destructieve testen waar van toepassing, testen van veerbelasting met belasting-verplaatsingscurven en meting van de laagdikte. Fabriekstestrapporten (FTR) en materiaaltestrapporten (MTR) worden geleverd.

Verduidelijking over accreditatie door derden

Intern testen is niet hetzelfde als testen door derden, geaccrediteerd door ILAC. Als tests door derden of laboratoriumtests vereist zijn, kan dit als een afzonderlijke optionele service worden geleverd.

Optionele inspectiediensten van derden (apart vermeld)

1. Materiaaltesten

Deze service omvat analyse van de chemische samenstelling, trekproeven, Charpy-slagproeven bij lage temperatuur en hardheidstesten.

2. NDT lassen

Beschikbare methoden zijn onder meer Magnetic Particle Testing (MT), Liquid Penetrant Testing (PT), Ultrasonic Testing (UT) en Radiographic Testing (RT).

3. Prestatietesten bij veerbelasting

Er zijn last-verplaatsingscurven opgenomen.

4. Inspectie van thermisch verzinken / epoxycoating. Corrosiebescherming

5. Getuigentesten, fabriekstoezicht en inspectie vóór verzending (PSI)

Onze onderscheidende voordelen

Gebenchmarkeerd tegen het LISEGA International Pipe Support System

Onze productladingsnauwkeurigheid, testnormen en documentatiesystemen worden vergeleken met het internationale leidingondersteuningssysteem LISEGA.

Meer dan een standaard binnenlandse leverancier

In tegenstelling tot standaard binnenlandse fabrikanten die alleen het product zelf leveren, leveren wij bij elke veereenheid een belasting-verplaatsingscurve. We helpen ook bij het organiseren van SGS-tests en getuige-inspecties door derden, en we ondersteunen documentbeoordelingen door PE/CPE-ingenieurs voor buitenlandse projecten.

Service en ondersteuning

▶  Selectieondersteuning: zorg voor verificatie van de installatieruimte om de haalbaarheid van een staande oplossing te bevestigen

▶  Service op maat: speciale hoogte en speciale basisgrootte op maat, afhankelijk van de ruimte ter plaatse

▶  Installatiebegeleiding: geef een gedetailleerde installatiehandleiding, begeleiding op locatie is beschikbaar voor grote projecten

▶  Leveringscyclus: 7-10 dagen voor conventionele modellen, 15-20 dagen voor op maat gemaakte producten

▶  Kwaliteitsgarantie: 2 jaar productgarantie, levenslange technische ondersteuning

▶ Levering van reserveonderdelen: standaard veerpakketten op voorraad, binnen 48 uur geleverd

Standing Constant Spring Support is een betrouwbare oplossing voor pijpleidingondersteuning met constante kracht in werkomstandigheden met beperkte ruimte. In de afgelopen 14 jaar hebben we het probleem opgelost dat ophangingsoplossingen niet kunnen worden geïmplementeerd voor honderden projecten over de hele wereld, en onze producten werken stabiel en worden unaniem door klanten erkend.
