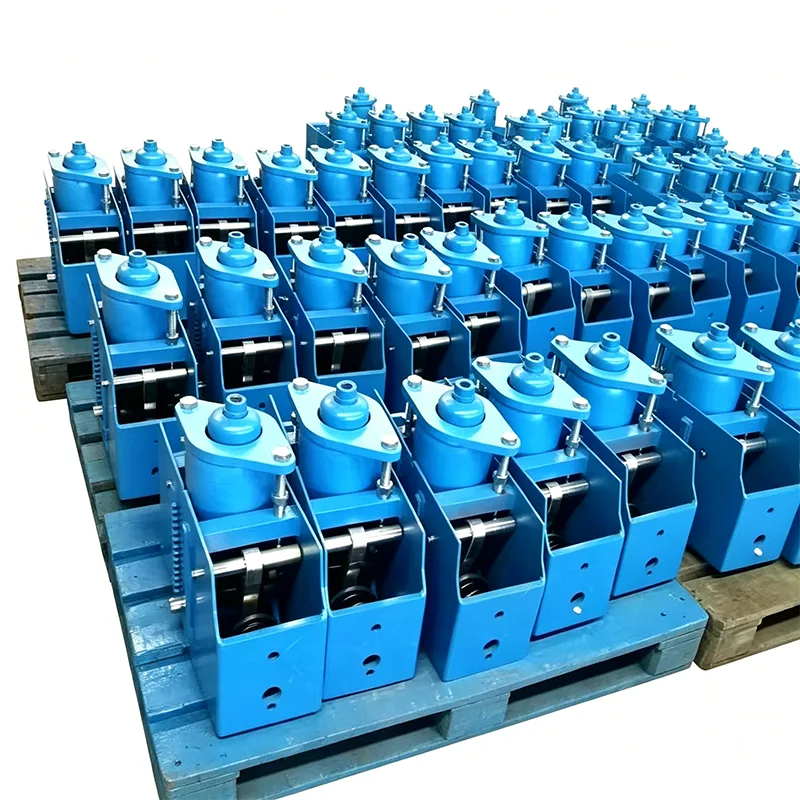

Op veel industriële locaties maakt de beperkte ruimte boven pijpleidingen het onmogelijk om verticale constante veersteunen te installeren. Ondertussen hebben sommige pijpleidingen ondersteuning van de zijkant of van onderen nodig, en traditionele ondersteuningsmethoden hebben moeite om te voldoen aan de constante krachtvereisten bij grote verplaatsingen. De Horizontal Constant Spring Support is een speciaal product dat speciaal is ontworpen om deze problemen op te lossen. Het wordt horizontaal onder of naast pijpleidingen geïnstalleerd en levert een stabiele ondersteunende kracht gedurende de gehele werkslag met een belastingsvariatie die binnen 5% wordt gecontroleerd.
De horizontale constante veerondersteuning werkt op basis van het momentbalansprincipe. Wanneer de pijpleiding een verticale verplaatsing ondergaat, wordt de elastische kracht van de veer omgezet in een constante uitvoerkracht via een precisiekoppeling en nokkenmechanisme. In tegenstelling tot verticale steunen is het veersamenstel horizontaal geplaatst, wat resulteert in een lager zwaartepunt en een stabielere werking, waardoor het bijzonder geschikt is voor pijpleidingsystemen met grote lasten en grote verplaatsingen.
De standaard horizontale constante veersteun maakt gebruik van een geïntegreerde gelaste framestructuur, met als hoofdcomponenten:
▶ Horizontaal gerangschikt cilindrisch spiraalvormig veersamenstel
▶ Uiterst nauwkeurig momentbalanskoppelingssysteem
▶ Aan de zijkant gemonteerd lastaanpassingsmechanisme
▶ Begrenzingsapparaat voor dubbele slag
▶ Visuele verplaatsingsindicator
▶ Ondermontagebasis
| Specificaties voor constante veerhangers | Voorbeeld |
| Model/serie | PH, LH, CA, CS, TH |
| Laadvermogen (in bedrijf) | 0,1 kN - 500 kN |
| Totale reis | 50 mm, 100 mm, 200 mm, 400 mm |
| Werkelijke reizen | Tot 600 mm |
| Belastingafwijking (tolerantie) | ±5% (standaard) / ±3% (hoge nauwkeurigheid) |
| Installatiepositie | Horizontaal / Verticaal |
| Afwerking behuizing | Thermisch verzinkt / epoxy |
| Bedrijfstemperatuur. | -20°C tot +80°C (omgevingstemperatuur) |
| Materiaal veerspiraal | 60Si2Mn / 50CrVA |
| Bereik belastingaanpassing | ±10% (veldaanpassing) |
|
Vergelijkingsitem |
Horizontale constante veerondersteuning |
Verticale constante veerondersteuning |
|
Installatiemethode |
Horizontaal geïnstalleerd onder of naast pijpleidingen |
Verticaal boven pijpleidingen geïnstalleerd |
|
Ruimte bezetting |
Lage verticale ruimte, hoge horizontale ruimte |
Lage horizontale ruimte, hoge verticale ruimte |
|
Zwaartepuntpositie |
Lage, uitstekende operationele stabiliteit |
Hoge, veeleisende eisen aan de installatiefundering |
|
Maximale belasting |
Tot 1000kN |
Over het algemeen niet groter dan 500 kN |
|
Onderhoudsgemak |
Bediening aan de zijkant, geen klimmen nodig |
Top bediening, vereist klimwerk |
|
Toepasselijke scenario's |
Pijpleidingen met grote belasting en beperkte bovenruimte |
Pijpleidingen met kleine belasting en beperkte horizontale ruimte |
Wij bieden 6 standaardseries horizontale constante veersteunen, die de overgrote meerderheid van de industriële toepassingsvereisten dekken:
|
Modelserie |
Nominaal belastingsbereik (kN) |
Standaard doorbuiging (mm) |
Bedrijfstemperatuurbereik (℃) |
Ontwerpveiligheidsfactor |
|
HCH-50 |
1-30 |
50 |
-40~+450 |
1.6 |
|
HCH-100 |
5-80 |
100 |
-40~+450 |
1.6 |
|
HCH-150 |
10-150 |
150 |
-40~+450 |
1.6 |
|
HCH-200 |
20-300 |
200 |
-40~+550 |
1.6 |
|
HCH-300 |
50-600 |
300 |
-40~+550 |
1.6 |
|
HCH-400 |
100-1000 |
400 |
-196~+550 |
1.8 |
Alle producten voldoen aan de normen GB/T 17116.2-2018, ANSI/ASME B31.1 en DIN 2545.
▶ Ultrahoge draagkracht: levert een maximale draagkracht van 1000 kN om te voldoen aan de eisen van grote pijpleidingen en apparatuur
▶ Hoge operationele stabiliteit: horizontale opstelling met laag zwaartepunt zorgt voor uitstekende seismische prestaties en is bestand tegen aardbevingen met een kracht van 8
▶ Veilig en gemakkelijk onderhoud: Zijdelingse aanpassing en inspectie elimineren de noodzaak van klimwerkzaamheden, waardoor veiligheidsrisico's worden verminderd
▶ Sterk aanpassingsvermogen bij installatie: kan worden geïnstalleerd op betonnen balken, staalconstructies of funderingen van apparatuur
▶ Groot bereik voor aanpassing van de belasting: Maakt aanpassing ter plaatse mogelijk binnen ±15% van de nominale belasting
▶ Volledig afgedicht ontwerp: voorkomt effectief dat stof, regenwater en corrosieve media interne mechanismen binnendringen
Horizontale constante veersteunen worden veel gebruikt in de volgende industriële scenario's:
▶ Hoofdstoom- en opwarmstoomleidingen in grote thermische energiecentrales
▶ Pijpleidingen voor hydrokraken en gefluïdiseerd katalytisch kraken in aardolieraffinaderijen
▶ Inlaat- en uitlaatpijpleidingen voor opslagtanks in grote LNG-terminals
▶ Hoogovenpijpleidingen voor hete lucht en convertorgaspijpleidingen in staalfabrieken
▶ Conventionele eilandstoompijpleidingsystemen in kerncentrales
▶ Hogetemperatuur-warmwaterleidingen met grote diameter voor centrale verwarming in steden
Met 14 jaar ervaring in de productie van constante veersteunen heeft Yangzhou Tianshun Pipeline zijn horizontale constante veersteunen met succes toegepast op meer dan 350 industriële projecten wereldwijd. Alle producten ondergaan strenge kwaliteitscontroleprocedures:
▶ Grondstofcontrole: Al het verenstaal is afkomstig van Baosteel en Angang, waarbij elke batch wordt onderworpen aan spectrale analyse en testen van mechanische eigenschappen
▶ Precisiebewerking: belangrijke componenten worden vervaardigd met behulp van CNC-bewerkingscentra, waardoor maatnauwkeurigheid van IT7-kwaliteit wordt bereikt
▶ Veertesten: elke veer ondergaat 3 volledige compressietests en 100.000 vermoeidheidscycli
▶ Volledige inbedrijfstelling van de machine: elke eenheid ondergaat vóór verzending een volledige prestatietest met constante kracht om ervoor te zorgen dat de belastingvariatie ≤5% bedraagt
▶ Inspectie door derden: inspectierapporten van internationaal gezaghebbende instellingen zoals SGS, BV en TUV kunnen worden verstrekt
Ons kwaliteitsmanagementsysteem is gecertificeerd volgens ISO 9001:2015 en onze producten zijn CE- en API-gecertificeerd.
▶ Gratis onderzoek ter plaatse en analyse van pijpleidingspanningen
▶ Aangepast ontwerp voor speciale installatieruimtes
▶ Professionele technici bieden installatiebegeleiding en inbedrijfstelling op locatie
▶ Garantieperiode van 12 maanden met gratis reparatie of vervanging tijdens de garantieperiode
▶ Levenslange technische ondersteuning en levering van reserveonderdelen
Voor meer gedetailleerde informatie over de Horizontale Constante Veersteun of de technische selectie voor uw project kunt u contact opnemen met ons verkoopteam.
Vraag: Kunnen horizontale constante veersteunen op staalconstructies worden geïnstalleerd?
EEN: Ja. We bieden meerdere montagebasisvormen die kunnen worden aangepast aan betonnen funderingen, balken van staalconstructies en apparatuurplatforms. Voor modellen met grote belasting geven we aanbevelingen voor het ontwerp van de fundering om ervoor te zorgen dat de installatiesterkte aan de vereisten voldoet.
Vraag: Kan uw horizontale constante veersteun worden gebruikt in omgevingen met lage temperaturen?
EEN: Ja. We bieden speciale modellen voor lage temperaturen die gebruik maken van 304 of 316L roestvrijstalen materialen en die impacttests bij lage temperaturen hebben doorstaan. Ze kunnen normaal functioneren bij temperaturen tot -196℃ en zijn geschikt voor cryogene pijpleidingsystemen zoals LNG en ethyleen.
Vraag: Wat is de levertijd van uw producten?
A: De levertijd voor standaardmodellen bedraagt 30-45 dagen en voor aangepaste modellen 45-60 dagen, afhankelijk van de complexiteit. Voor spoedbestellingen kunnen wij een versnelde productie regelen met de kortste levertijd van 20 dagen.
