Tijdens de werking van industriële pijpleidingsystemen leidt een onjuiste selectie van ondersteunende oplossingen vaak tot een reeks problemen:
▶ Overmatige spanning op de pijpleiding: wanneer pijpleidingen met hoge temperaturen thermische verplaatsing ondergaan, veroorzaken veranderingen in de ondersteunende kracht lasscheuren en lekkage van verbindingen
▶ Schade aan de interface van apparatuur: de thermische uitzettingskracht van pijpleidingen wordt doorgegeven aan gevoelige apparatuur zoals pompen en compressoren, wat resulteert in offset van de apparatuur of defecte afdichtingen
▶ Fout bij het vastlopen van ondersteuning en hanger: Onjuiste installatie en inbedrijfstelling verhinderen dat de veren normaal werken, waardoor de pijpleiding doorbuigt en vervormt
▶ Hoge exploitatie- en onderhoudskosten: Regelmatig onderhoud en vervanging hebben invloed op de productiecontinuïteit
Om deze veelvoorkomende problemen in de sector aan te pakken, bieden we een volwassen oplossing die is geverifieerd door 14 jaar technische praktijk: Constant Spring Support for Pipeline.
| Specificaties voor constante veerhangers | Voorbeeld |
| Model/serie | PH, LH, CA, CS, TH |
| Laadvermogen (in bedrijf) | 0,1 kN - 500 kN |
| Totale reis | 50 mm, 100 mm, 200 mm, 400 mm |
| Werkelijke reizen | Tot 600 mm |
| Belastingafwijking (tolerantie) | ±5% (standaard) / ±3% (hoge nauwkeurigheid) |
| Installatiepositie | Horizontaal / Verticaal |
| Afwerking behuizing | Thermisch verzinkt / epoxy |
| Bedrijfstemperatuur. | -20°C tot +80°C (omgevingstemperatuur) |
| Materiaal veerspiraal | 60Si2Mn / 50CrVA |
| Bereik belastingaanpassing | ±10% (veldaanpassing) |

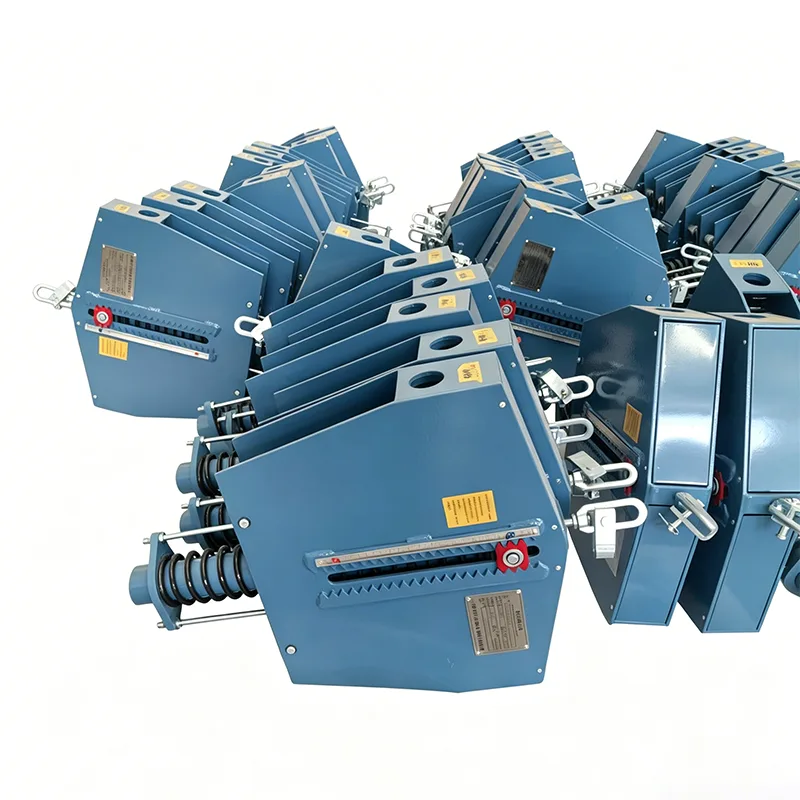

Constant Spring Support for Pipeline is een basistype ondersteuningsapparaat met constante kracht, speciaal ontworpen voor bodemondersteuning van pijpleidingen, geschikt voor werkomstandigheden waarbij er geen hefruimte boven de pijpleiding is en ondersteuning vanaf de fundering of het platform naar boven vereist is.
Anders dan bij de hangertypes wordt de veersteun met constante kracht rechtstreeks op stalen balken, betonnen funderingen of ondersteunende staalconstructies geplaatst en via de basis verbonden met de bodem van de pijpleiding. Gedurende het gehele proces van verticale thermische verplaatsing van de pijpleiding levert deze altijd een stabiele ondersteunende kracht waarbij de belastingsveranderingssnelheid binnen ±5% wordt geregeld, waardoor extra spanning veroorzaakt door thermische verplaatsing fundamenteel wordt geëlimineerd.
Sinds de oprichting in 2012 heeft Yangzhou Tianshun Pipeline Technology tienduizenden sets pijplijnondersteuningsproducten geleverd voor energie- en petrochemische projecten in meer dan 40 landen over de hele wereld, waardoor een rijke ervaring met on-site toepassingen is opgebouwd.
Volgens de industriestandaard NB/T 47038-2019 Constant Force Spring Supports and Hangers, gecombineerd met technische praktijkervaring, zijn de selectiecriteria als volgt:
|
Oordeelsvoorwaarde |
Aanbevolen oplossing |
|
Verticale thermische verplaatsing van pijpleiding > 12 mm |
Geef prioriteit aan veersteunen en hangers met constante kracht |
|
Verticale thermische verplaatsing van de pijpleiding ≤ 12 mm |
Veersteunen en hangers met variabele kracht zijn optioneel |
|
Vereiste belastingveranderingspercentage ≤ 6% |
Er moeten veersteunen en hangers met constante kracht worden geselecteerd |
|
Aangesloten op gevoelige apparatuur (stoomturbines, pompen, compressoren) |
Er moeten veersteunen en hangers met constante kracht worden geselecteerd |
|
Geen hijsruimte boven de leiding |
Kies Constant Spring Support voor Pipeline (basistype ondersteuning) |
|
Stalen structuurbalken boven de pijpleiding |
Veerhangers met constante kracht zijn optioneel |
▶ Werkbelasting van de pijpleiding (inclusief gewicht van de pijpleiding, het medium en de isolatielaag)
▶ Verticale thermische verplaatsingswaarde van pijpleiding van koude naar warme toestand
▶ Temperatuurbereik werkomgeving
▶ Beperkingen van de installatieruimte ter plaatse
▶ Vereisten voor uitvoeringsstandaarden (nationale standaard / chemische standaard / energiestandaard)
|
Parametercategorie |
Technische indicatoren |
Opmerkingen |
|
Laadbereik |
0,5 kN ~ 800 kN |
Specificaties voor supergrote ladingen aanpasbaar |
|
Verplaatsingsbereik |
50 mm ~ 400 mm |
20% verplaatsingsmarge aanbevolen |
|
Belastingconstante |
≤±5% |
Overtreft de nationale standaardvereiste van ≤6% |
|
Werktemperatuur |
-20℃ ~ 450℃ |
Aanpasbaar voor bijzondere werkomstandigheden |
|
Bereik belastingaanpassing |
±10% |
Fijnafstelling ter plaatse mogelijk |
|
Installatietype |
Basistype ondersteuning |
Installatie van bodembeworteling |
|
Uitvoeringsnormen |
NB/T 47038, HG/T 20644, GB/T 17116 |
Kan door de klant gespecificeerde normen volgen |
|
Lente materiaal |
60Si2MnA verenstaal |
Vacuüm warmtebehandelingsproces |
|
Materiaal van de schaal |
Q345B constructiestaal |
Integraal lassen vormen |
|
Vergelijkingsitem |
Ondersteuning van constante krachtveer |
Veerondersteuning met variabele kracht |
Stijve vaste ondersteuning |
|
Wijzigingspercentage laden |
≤±5% |
15%~25% |
100% (geen verplaatsingscompensatie) |
|
Toepasselijke verplaatsing |
>12 mm, maximaal 500 mm |
≤50 mm |
0 (geen verplaatsing) |
|
Impact op pijpleidingspanning |
Bijna geen extra stress |
Bepaalde extra stress |
Ernstige stressconcentratie |
|
Bescherming van apparatuur |
Beste, minimale stuwkracht |
Gemiddeld |
Slecht, stuwkracht direct overgebracht |
|
Structurele complexiteit |
Relatief hoog |
Eenvoudig |
Eenvoudigst |
|
Aankoopkosten |
Relatief hoog |
Medium |
Laagste |
|
Kosten voor de volledige levenscyclus |
Laagste (onderhoudsvrij, lange levensduur) |
Medium |
Hoogste (frequent onderhoud) |
|
Aanbevolen scenario's |
Langeafstandspijpleidingen op hoge temperatuur en hoge druk, aansluiting van gevoelige apparatuur |
Pijpleidingen met gemiddelde en kleine diameter bij algemene temperatuur |
Korte pijpleidingen zonder thermische verplaatsing |
Hoewel de initiële aanschafkosten van Constant Spring Support for Pipeline relatief hoog zijn, zijn de totale kosten, vanuit het perspectief van een volledige levenscyclus van meer dan 10 jaar, superieur aan die van andere oplossingen vanwege de onderhoudsvrije eigenschappen, de hoge betrouwbaarheid en het lage uitvalpercentage.
▶ Al het verenstaal is afkomstig van grote binnenlandse staalfabrieken met materiaalcertificaten
▶ Hardheidstesten en herinspectie van de samenstelling worden uitgevoerd voordat elke partij veermaterialen in opslag wordt gebracht
▶ Lasmaterialen komen overeen met het basismetaal en voldoen aan de lasprocedurekwalificatie
▶ Veren ondergaan na het opwinden een vacuüm-warmtebehandeling om interne spanning te elimineren
▶ Elke veer wordt afzonderlijk op belasting getest, waarbij de belasting-verplaatsingscurven worden vastgelegd
▶ Een volledige slagtest wordt uitgevoerd na de volledige montage om er zeker van te zijn dat de constantheid aan de normen voldoet
▶ Anti-corrosiebehandeling van het oppervlak: zandstralen, ontroesten + epoxy-zinkrijke primer + toplaag
Elke Constant Spring Support for Pipeline voltooit de volgende inspecties vóór levering, met uitgebrachte rapporten:
▶ Inspectie van uiterlijk en afmetingen
▶ Constantietest van belasting bij volledige slag
▶ Functietest van het slot
▶ Kalibratie van de verplaatsingsindicator
|
Probleem ter plaatse |
Mogelijke oorzaak |
Oplossing |
|
Abnormaal geluid van ondersteuning tijdens verplaatsing van pijpleidingen |
Wrijving tussen rol en geleiderail |
Breng regelmatig vet aan |
|
Werkelijke verplaatsing die niet strookt met het ontwerp |
Afwijking van de berekening van de pijpleidingspanning |
De belasting ter plaatse kan binnen een bereik van ±10% nauwkeurig worden afgesteld |
|
Overmatige veercompressie |
Onjuiste selectie of overbelasting |
Bereken de belasting opnieuw en vervang het overeenkomende model |
|
Vervorming van de steunbasis |
Onvoldoende sterkte van de bewortelingsfundering |
Versterk de fundering of vergroot het steunoppervlak |
|
Ernstige corrosie |
Sterke corrosiviteit voor het milieu |
Selecteer roestvrij staal of voeg een anticorrosieve coating toe |
1.Technisch advies: een professioneel verkoopteam geeft selectiesuggesties op basis van uw pijplijnparameters
2. Bevestiging van het schema: productspecificaties en offertes uitbrengen, technische vereisten en levertijd bevestigen
3. Productie en productie: Produceer volgens bestellingen, feedback over de productievoortgang is beschikbaar tijdens het proces
4. Fabrieksinspectie: volledige inspectie met bijgevoegde testrapporten en kwalificatiecertificaten
5.Logistiek en levering: 7-15 dagen levering voor conventionele modellen, op maat gemaakte producten geleverd volgens afgesproken cyclus
6. After-sales ondersteuning: Bied installatiebegeleiding en reageer binnen 24 uur op productkwaliteitsproblemen
Yangzhou Tianshun Pipeline Technology houdt zich altijd aan de bedrijfsfilosofie van "stabiele kwaliteit, professionele service". Onze producten opereren stabiel in technische projecten in meer dan 40 landen, waaronder de Verenigde Staten, het Verenigd Koninkrijk, Brazilië, Singapore en Zuid-Afrika. Kiezen voor Constant Spring Support for Pipeline betekent kiezen voor een betrouwbare oplossing voor pijpleidingondersteuning, geverifieerd door wereldwijde engineeringpraktijken.
