Op veel industriële locaties bevinden zich apparatuur, doorgangen, klepgroepen of andere obstakels onder pijpleidingen, waardoor op de vloer gemonteerde steunen onmogelijk te installeren zijn. Ondertussen ervaren sommige pijpleidingen met een grote diameter thermische verplaatsingen van meer dan 100 mm, en de belastingsschommelingen van gewone variabele veersteunen zullen ervoor zorgen dat de spanning in de pijpleiding de toegestane limieten overschrijdt.

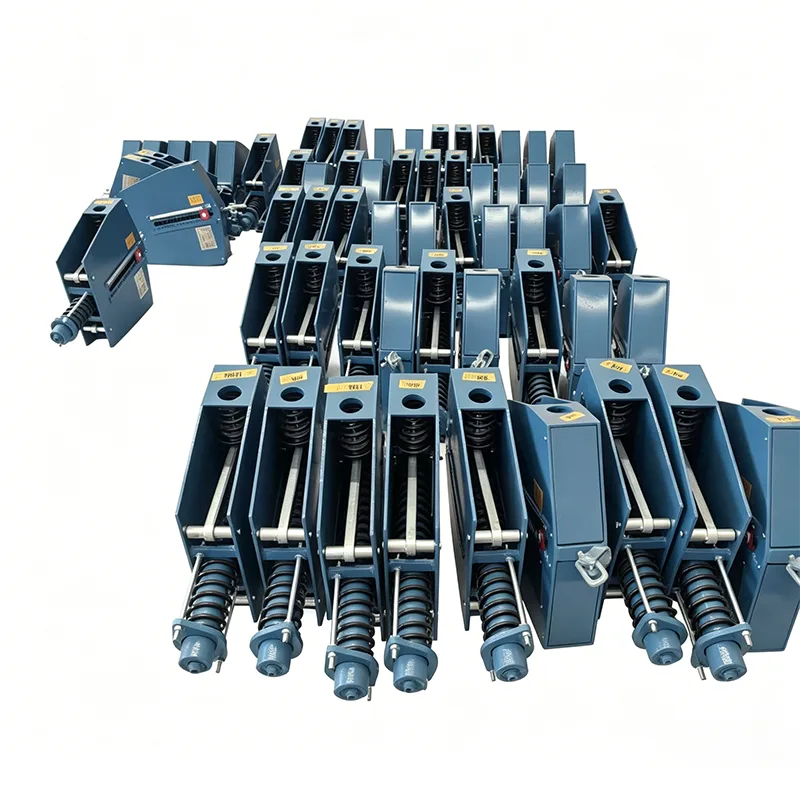

De hangende constante veersteun lost deze industriële uitdaging perfect op. Het wordt geïnstalleerd door ophanging aan staalconstructies boven het hoofd, neemt geen ruimte in beslag onder pijpleidingen, terwijl het een constante ondersteunende kracht levert met een fluctuatiesnelheid van ≤5% over de volledige slag.
| Specificaties voor constante veerhangers | Voorbeeld |
| Model/serie | PH, LH, CA, CS, TH |
| Laadvermogen (in bedrijf) | 0,1 kN - 500 kN |
| Totale reis | 50 mm, 100 mm, 200 mm, 400 mm |
| Werkelijke reizen | Tot 600 mm |
| Belastingafwijking (tolerantie) | ±5% (standaard) / ±3% (hoge nauwkeurigheid) |
| Installatiepositie | Horizontaal / Verticaal |
| Afwerking behuizing | Thermisch verzinkt / epoxy |
| Bedrijfstemperatuur. | -20°C tot +80°C (omgevingstemperatuur) |
| Materiaal veerspiraal | 60Si2Mn / 50CrVA |
| Bereik belastingaanpassing | ±10% (veldaanpassing) |
De twee installatiemethoden hebben hun respectievelijke toepasbare scenario's voor verschillende locatieomstandigheden, en hangende constante veersteunen bieden onvervangbare voordelen in omgevingen met beperkte ruimte:
|
Vergelijkingsdimensie |
Hangende constante veersteun |
Op de vloer gemonteerde constante veerondersteuning |
|
Installatielocatie |
Onder bovengrondse staalconstructies/betonbalken |
Bovengronds/apparatuurplatforms |
|
Ruimtebezetting onder de pijpleiding |
Geen |
Volledige bezetting |
|
Installatie moeilijkheidsgraad |
Medium (vereist gebruik op grote hoogte) |
Laag |
|
Overdrachtspad laden |
Pijpleiding → Ondersteuning → Bovengrondse structuur |
Pijpleiding → Ondersteuning → Grondfundering |
|
Toepasselijke scenario's |
Pijpleidingen met obstakels eronder, verhoogde pijpleidingen |
Leidingen met voldoende ruimte eronder |
|
Maximaal laadvermogen |
1200 kN |
2000 kN |
|
Maximale verplaatsing |
400 mm |
600 mm |
Gebaseerd op het algemene ontwerp met constante veerondersteuning, hebben de hangende constante veersteunen gerichte optimalisaties ondergaan voor de spanningskenmerken van de ophangingsinstallatie:
▶ Gesmede integrale hijsogen: De bovenste hijsogen maken gebruik van monolithische smeedtechnologie zonder lasfouten, waardoor een veiligheidsfactor van 2,5 keer wordt bereikt.
▶ Anti-swingbegrenzingsapparaat: Uitgerust met dwarse begrenzingsstructuren om overmatig slingeren van de pijpleiding tijdens bedrijf te voorkomen.
▶ Verstelbare ophangstangconstructie: Standaard verstelbare ophangstangen van 1-3 m om aan verschillende installatiehoogtes aan te passen.
▶ Valbeveiligingsontwerp: op alle verbindingspunten zijn dubbele veiligheidsmechanismen geïnstalleerd om vallen op grote hoogte te voorkomen.
▶ Visuele verplaatsingsindicator: Aan de zijkant zijn grootschalige schaalplaten gemonteerd voor eenvoudige observatie van de bedrijfsstatus door grondpersoneel.
Er zijn vijf standaardseries hangende constante veersteunen beschikbaar om aan de meeste industriële toepassingsvereisten te voldoen:
|
Modelserie |
Nominaal belastingsbereik (kN) |
Nominaal verplaatsingsbereik (mm) |
Bedrijfstemperatuurbereik (℃) |
Standaard hangerstanglengte (m) |
Maximaal eenheidsgewicht (kg) |
|
HCS-50 |
1–50 |
50, 100 |
-40~+450 |
1.5 |
120 |
|
HCS-100 |
50–100 |
100, 150 |
-40~+450 |
2.0 |
250 |
|
HCS-200 |
100–200 |
150, 200 |
-40~+550 |
2.0 |
480 |
|
HCS-500 |
200–500 |
200, 300 |
-40~+550 |
2.5 |
1200 |
|
HCS-1200 |
500–1200 |
300, 400 |
-196~+550 |
3.0 |
3500 |
Alle producten voldoen aan de GB/T 17116.2-, ANSI/ASME B31.1- en API RP 551-normen.
De belangrijkste prestatie-indicatoren van hangende constante veersteunen overtreffen allemaal de nationale standaardvereisten. Alle gegevens zijn afkomstig uit 100% volledige inspectiegegevens van ons CNAS-geaccrediteerde laboratorium:
|
Prestatie-indicator |
Nationale standaardvereiste |
Tianshun gemeten waarde |
|
Fluctuatiesnelheid laden |
≤5% |
≤4% |
|
Treksterkte van het hijsoog |
1,5 keer de nominale belasting |
2,5 keer de nominale belasting |
|
Niet-destructief lasonderzoek |
20% monstername |
100% volledige inspectie |
|
Vermoeidheid leven |
≥100.000 cycli |
≥150.000 cycli |
|
Nauwkeurigheid van de hangerstangafstelling |
±10mm |
±5mm |
Om absolute veiligheid te garanderen van producten die op grote hoogte worden geïnstalleerd, wijzen we een unieke productidentificatiecode toe aan elke hangende constante veersteun, waardoor traceerbaarheid van de volledige levenscyclus mogelijk wordt:
▶ Traceerbaarheid van grondstoffen: elke partij staal gaat vergezeld van het originele Mill Test Certificate (MTC) en de resultaten van spectrale analyses zijn gebonden aan de identificatiecode.
▶ Productieprocesregistraties: operators en tijdstempels voor alle kritieke processen (lassen, warmtebehandeling, assemblage) zijn volledig gedocumenteerd.
▶ Archivering van inspectierapporten: Alle inspectierapporten worden omgezet in elektronische bestanden en kunnen online worden opgevraagd via de identificatiecode.
▶ Fabrieksmarkering: de unieke identificatiecode, productiedatum en inspecteursnummer zijn gegraveerd op het naamplaatje van het product.
▶ Tracking na verkoop: informatie over de installatie en werking van het product wordt synchroon in het systeem ingevoerd, waardoor levenslange technische ondersteuning wordt geboden.
Hangende Constant Spring Supports zijn met succes toegepast in meer dan 320 industriële projecten wereldwijd, met cumulatieve leveringen van meer dan 180.000 eenheden. Typische scenario's zijn onder meer:
▶ Gedeelten op grote hoogte van hoofdstoom- en opwarmstoompijpleidingen in energiecentrales
▶ Verhoogde procespijpleidingen in gebieden van aardolieraffinaderijen
▶ Tanktoppijpleidingen in LNG-ontvangstterminals
▶ Hangende delen van heteluchtleidingen van hoogovens in staalfabrieken
▶ Verhoogde stoompijpleidingen over rivieren en over wegen in steden
▶ Pijpleidingen met grote diameter op conventionele eilanden van kerncentrales
We kunnen kopieën van eerdere projectcontracten, acceptatierapporten van de eigenaar en bedrijfsfoto's ter plaatse verstrekken als bewijs van onze capaciteiten.
Als antwoord op de speciale vereisten voor installatie op grote hoogte van ophangsteunen, bieden wij exclusieve diensten aan:
▶ Gratis installatieknooppuntontwerp en belastingberekening
▶ Uitzending van gecertificeerde bedieningstechnici op grote hoogte voor installatiebegeleiding op locatie
▶ Verstrekking van speciale installatiehulpmiddelen en veiligheidsbeschermingsapparatuur
▶ Garantieperiode van 18 maanden, 6 maanden langer dan de industriestandaard
▶ Regelmatige inspectiediensten om een veilige werking van producten op de lange termijn te garanderen
Vraag: Wat moet ik doen als de installatiehoogte onvoldoende is?
A: We kunnen versies met korte hangerstangen aanpassen aan de werkelijke hoogte van de locatie, of hoogwaardige ingebedde installatieoplossingen bieden om de besparingen op de installatieruimte te maximaliseren.
Vraag: Hoe kan ik de steunbelasting vanaf de grond aanpassen?
A: Alle modellen zijn uitgerust met op de grond verstelbare apparaten. Het nauwkeurig afstellen van de belasting kan vanaf de grond worden gedaan met behulp van een speciale verlengde sleutel, waardoor werkzaamheden op grote hoogte overbodig worden.
Vraag: Hoe worden producten beschermd tijdens transport?
A: We gebruiken op maat gemaakte houten kisten met intern dempingsmateriaal en bevestigingsmiddelen om vervorming van het drijfstangmechanisme tijdens transport te voorkomen. Er is ook een transportvergrendeling meegeleverd om ervoor te zorgen dat de producten in perfecte staat op de locatie aankomen.
