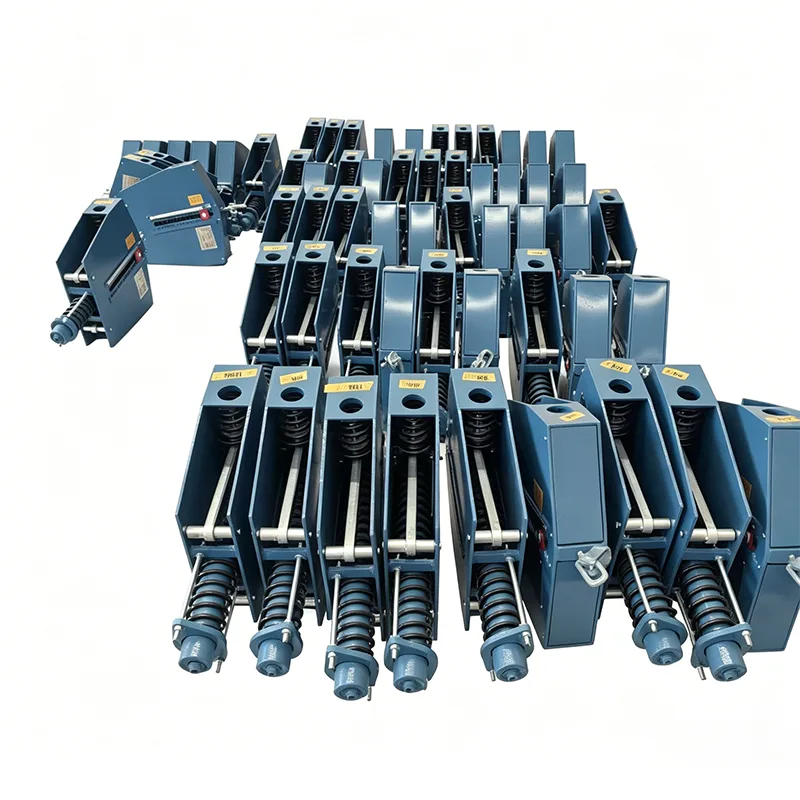

Wanneer pijpleidingen grote verticale verplaatsingen ondergaan (meer dan 100 mm) en extreem gevoelig zijn voor belastingsvariaties, kan de belastingsvariatie (≤25%) van gewone variabele veersteunen leiden tot overmatige pijpleidingspanning, schade aan de apparatuurinterface en zelfs pijpleidingbreuk. De verticale constante veerondersteuning biedt een vrijwel constante ondersteunende kracht (belastingsvariatie ≤5%) gedurende de gehele werkslag op basis van het momentbalansprincipe, waardoor de uitdaging van spanningsbeheersing voor pijpleidingen met grote waterverplaatsing volledig wordt opgelost.
De verticale constante veersteun maakt gebruik van de wederzijdse balans tussen veerkracht en het moment dat wordt gegenereerd door het koppelingsmechanisme. Terwijl de pijpleiding op en neer beweegt, wordt de veervervorming nauwkeurig gecompenseerd door het nokken- en koppelingssysteem, waardoor de uitgaande ondersteunende kracht stabiel blijft. Dit ontwerp elimineert volledig belastingschommelingen veroorzaakt door verplaatsing van pijpleidingen, waardoor pijpleidingen en aangesloten apparatuur worden beschermd tegen extra spanning.
| Specificaties voor constante veerhangers | Voorbeeld |
| Model/serie | PH, LH, CA, CS, TH |
| Laadvermogen (in bedrijf) | 0,1 kN - 500 kN |
| Totale reis | 50 mm, 100 mm, 200 mm, 400 mm |
| Werkelijke reizen | Tot 600 mm |
| Belastingafwijking (tolerantie) | ±5% (standaard) / ±3% (hoge nauwkeurigheid) |
| Installatiepositie | Horizontaal / Verticaal |
| Afwerking behuizing | Thermisch verzinkt / epoxy |
| Bedrijfstemperatuur. | -20°C tot +80°C (omgevingstemperatuur) |
| Materiaal veerspiraal | 60Si2Mn / 50CrVA |
| Bereik belastingaanpassing | ±10% (veldaanpassing) |
De standaard verticale constante veerondersteuning heeft een modulair ontwerp, bestaande uit de volgende onafhankelijke componenten voor eenvoudig onderhoud en vervanging ter plaatse:
▶ Veerconstructie: zeer sterke gelegeerde veren onderworpen aan een stabilisatiewarmtebehandeling
▶ Momentbalansmechanisme: nauwkeurig vervaardigd nok- en koppelingssysteem
▶ Lastaanpassingsapparaat: aanpassing van de bovenste bout voor fijnafstelling tijdens bedrijf
▶ Displacement Indication System: Duidelijke schaalplaat waarop de realtime verplaatsing van de pijpleiding wordt weergegeven
▶ Bovenste en onderste verbindingsconstructies: meerdere verbindingsopties om aan verschillende installatieomstandigheden aan te passen
▶ Beschermende behuizing: volledig gesloten ontwerp om het binnendringen van stof en corrosieve media te voorkomen
|
Voordeel artikel |
Specifieke prestaties |
Waarde voor klanten |
|
Constante krachtnauwkeurigheid |
Variatiepercentage belasting ≤5%, hoger dan de nationale normen |
Vermindert de druk op de pijpleidingen en verlengt de levensduur van de apparatuur |
|
Compacte structuur |
30% kleiner dan traditionele horizontale constante veersteunen |
Bespaart ruimte in het pijprek en vergemakkelijkt de installatie |
|
Eenvoudige installatie |
Vooraf aangepast aan de gespecificeerde belasting vóór levering |
Elimineert complexe foutopsporing op locatie en verkort de bouwperiode |
|
Eenvoudig onderhoud |
Modulair ontwerp met verwisselbare componenten |
Vermindert stilstand en verlaagt onderhoudskosten |
|
Veilig en betrouwbaar |
Uitgerust met overbelastings- en slagbegrenzingsapparatuur |
Voorkomt onbedoelde schade en garandeert de veiligheid van het systeem |
|
Modelserie |
Belastingsbereik (kN) |
Nominale doorbuiging (mm) |
Bedrijfstemperatuur (℃) |
Toepasselijke normen |
|
VCH-50 |
0,5-20 |
50 |
-40~+450 |
GB/T 17116.2 |
|
VCH-100 |
2-50 |
100 |
-40~+450 |
GB/T 17116.2 |
|
VCH-150 |
5-100 |
150 |
-40~+450 |
GB/T 17116.2 |
|
VCH-200 |
10-200 |
200 |
-40~+550 |
GB/T 17116.2 |
|
VCH-300 |
20-300 |
300 |
-40~+550 |
GB/T 17116.2 |
|
VCH-400 |
50-500 |
400 |
-196~+550 |
ANSI/ASME B31.1 |
De verticale constante veersteun is met name geschikt voor de volgende pijpleidingsystemen die verticale installatie en grote waterverplaatsing vereisen:
▶ Hoofdstoomleidingen en opwarmstoomleidingen in energiecentrales
▶ Hogetemperatuur- en hogedrukprocespijpleidingen in aardolieraffinage- en chemische fabrieken
▶ Cryogene vloeistofpijpleidingen in LNG-terminals
▶ Hoogovengas- en zuurstofpijpleidingen in staalfabrieken
▶ Hogetemperatuurstoomhoofdleidingen voor centrale verwarming in steden
▶ Inlaat- en uitlaatverbindingspijpleidingen van grote opslagtanks
▶ Inspectie vóór installatie: controleer of het productmodel, de belasting en de doorbuiging voldoen aan de ontwerpvereisten en controleer op eventuele schade tijdens het transport
▶ Voorzorgsmaatregelen bij installatie: Houd de steun verticaal met een afwijking van niet meer dan 1°; verwijder na montage de transportvergrendeling
▶ Inbedrijfstelling vóór gebruik: stem de belasting af op de werkelijke omstandigheden ter plaatse om ervoor te zorgen dat de pijpleiding waterpas ligt
▶ Dagelijks onderhoud: Controleer elke zes maanden of de verplaatsingsindicator en de verbindingsbout goed vastzitten; jaarlijks een uitgebreide inspectie uitvoeren
▶ Vervangingscyclus: de levensduur van het product kan onder normale werkomstandigheden 15-20 jaar bedragen
Onze verticale constante veersteunen zijn geverifieerd in tal van belangrijke projecten over de hele wereld, waaronder:
▶ Hoofdstoomleidingsysteem van een thermische elektriciteitscentrale van 300 MW
▶ Een raffinage- en chemisch integratieproject van 10 miljoen ton per jaar
▶ Cryogeen pijpleidingproject van een LNG-terminal
▶ Inspectie van binnenkomende grondstoffen: elke partij staal wordt onderworpen aan spectrale analyse en testen van mechanische eigenschappen
▶ Bewerking van belangrijke componenten: CNC-bewerkingscentra worden gebruikt om de maatnauwkeurigheid te garanderen
▶ Lenteprestatietests: elke veer ondergaat 100.000 vermoeidheidscycli
▶ Volledige tests van de machineprestaties: elke unit ondergaat prestatietests met constante kracht over de hele slag
▶ Eindelijke fabrieksinspectie: er worden volledige kwaliteitscertificeringsdocumenten afgegeven
Ons kwaliteitsmanagementsysteem is gecertificeerd volgens ISO 9001:2015 en alle producten voldoen aan internationale normen, waaronder CE en API.
▶ Gratis technische selectie en pijpleidingspanningsanalyse
▶ Op maat gemaakte ontwerpdiensten voor niet-standaardproducten
▶ Installatiebegeleiding en technische training op locatie
▶ Garantieperiode van 12 maanden met levenslange technische ondersteuning
▶ Noodlevering van reserveonderdelen met een responstijd van 48 uur
Voor meer gedetailleerde informatie over de Vertical Constant Spring Support kunt u contact opnemen met ons technisch team voor professioneel selectieadvies.
Vraag: Wat is het verschil tussen verticale en horizontale constante veersteunen?
A: De belangrijkste verschillen liggen in de installatiemethode en het ruimtegebruik. Verticale constante veersteunen worden verticaal geïnstalleerd en nemen minder horizontale ruimte in beslag, waardoor ze geschikt zijn voor smalle pijprekruimtes. Horizontale constante veersteunen worden horizontaal geïnstalleerd en nemen meer verticale ruimte in beslag, geschikt voor locaties met voldoende stahoogte.
Vraag: Kan de belasting van uw verticale constante veerondersteuning ter plaatse worden aangepast?
EEN: Ja. Het product is bovenaan uitgerust met een speciale lastafstelbout, waardoor fijnafstelling mogelijk is tijdens pijpleidingbedrijf zonder uitschakeling. Het instelbereik bedraagt ±10% van de nominale belasting.
Vraag: Is dit product geschikt voor omgevingen met lage temperaturen?
EEN: Ja. We bieden speciale modellen voor lage temperaturen die gebruik maken van cryogeenbestendige materialen en speciale behandelingsprocessen. Ze kunnen normaal functioneren bij temperaturen tot -196℃ en zijn geschikt voor cryogene pijpleidingsystemen zoals LNG.
