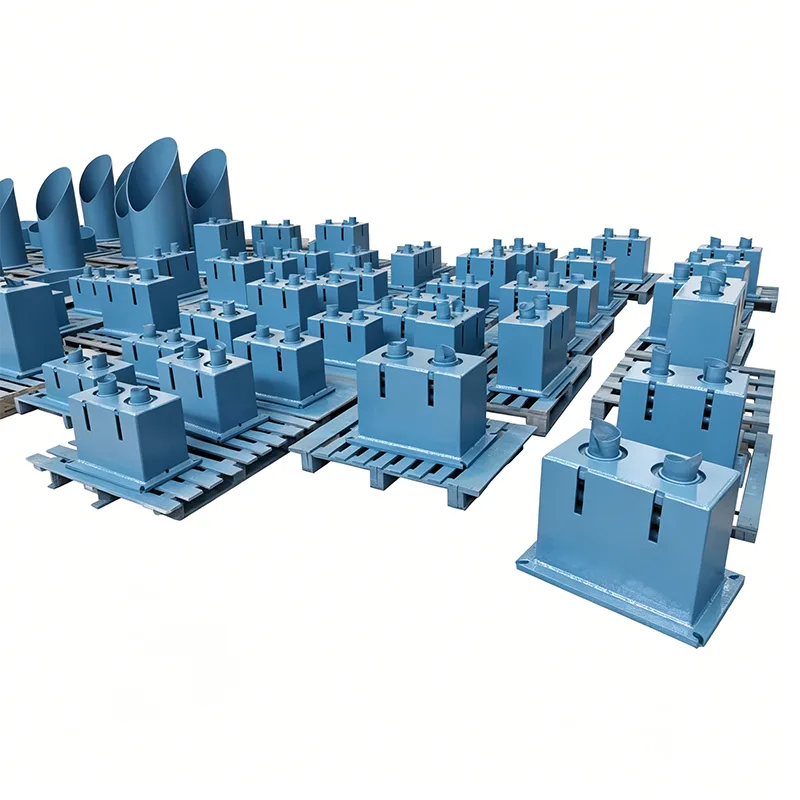

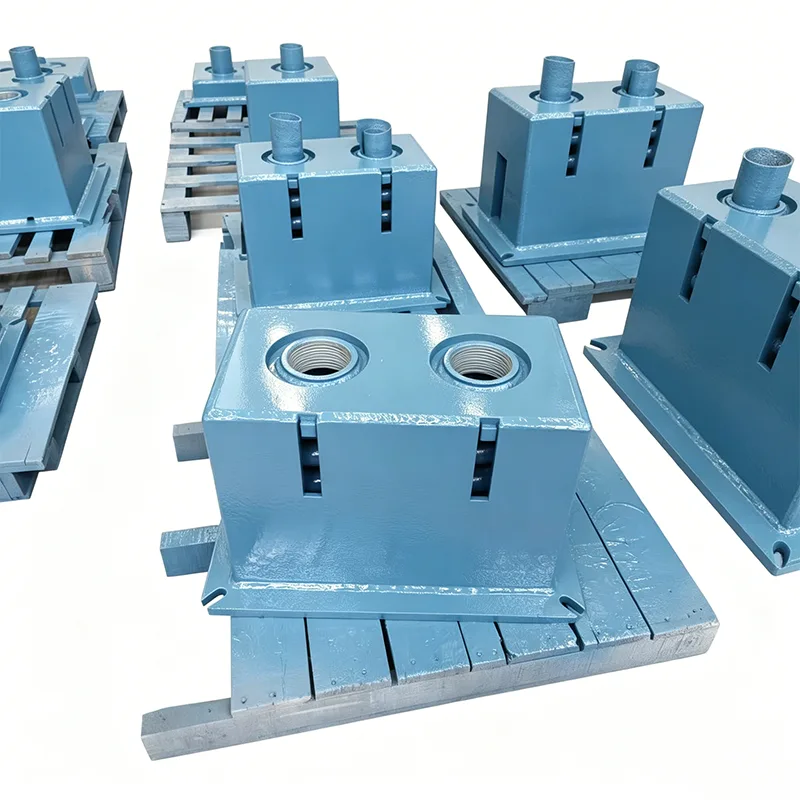

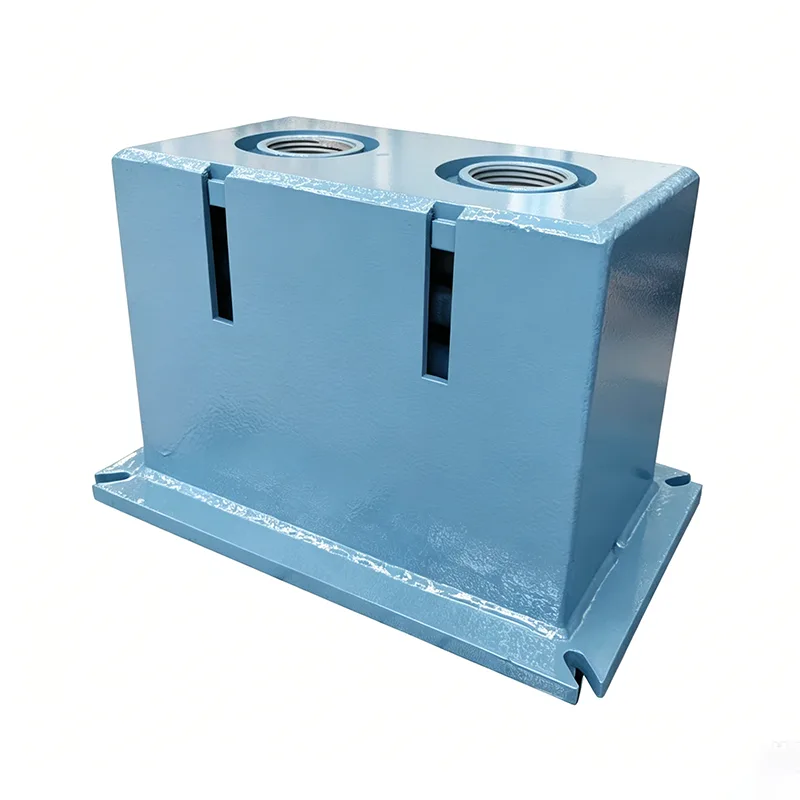

Big Ton veersteunen

Yangzhou Tianshun Pipeline Technology Co., Ltd., opgericht in 2012, beschikt over uitgebreide R&D- en productie-expertise op het gebied van heavy-duty pijpleidingondersteuningsoplossingen. Onze Big Ton Spring Supports zijn een op maat gemaakte productlijn die is ontwikkeld voor ultrahoge belastingsomstandigheden, waardoor de belastingslimiet van conventionele veerhangers wordt overschreden. Ze zijn exclusief ontworpen voor extreme scenario's met enkele hijspunten van meer dan 100 ton en zijn met succes ingezet in meerdere belangrijke energieprojecten op nationaal niveau.

Last-verplaatsingscurve verkregen uit de typetest van een constante veersteun/hanger. De horizontale as staat voor verplaatsing, terwijl de verticale as belasting vertegenwoordigt. De curve blijft ongeveer horizontaal over de volledige werkweg, wat aantoont dat de ondersteunende kracht in wezen constant blijft wanneer de leiding doorbuigt als gevolg van thermische uitzetting en krimp.

Deze typetest verifieert de belastingconstante, de volledige bewegingsstabiliteit en de operationele betrouwbaarheid van constante veereenheden. Alle productie-eenheden worden vóór verzending onderworpen aan een belastingkalibratie, waarbij de belastingafwijking binnen ±6% wordt gecontroleerd in overeenstemming met ANSI/MSS‑SP‑58‑2018 en NB/T47038‑2013.

Deze producten zijn toepasbaar op industriële leidingsystemen met een grote thermische verplaatsing, inclusief hoofdstoomleidingen en andere hogetemperatuur- en hogedrukleidingen.

Wat zijn zware arbeidsomstandigheden? Pijnpunten in de sector

Bij grootschalige energie- en petrochemische projecten omvatten pijpleidingen met extreme belastingen:

Dikwandige pijpleidingen met ultragrote diameter: DN1200+, wanddikte ≥50 mm, gewicht per meter boven 5 ton

Grote pijpleidingen voor aansluiting van apparatuur: inlaat/uitlaat van reactoren, verwarmingsovens, stoomturbines, enkele hijspuntbelasting van meer dan 100 ton

Leidingrekleidingen met grote overspanning: overspanning ≥30 meter, met enorme puntlasten

Pijpleidingen van speciale legeringen: pijpleidingen van duplexstaal en nikkellegeringen, veel zwaarder dan koolstofstaal vanwege de hoge materiaaldichtheid

Beperkingen van conventionele producten:

De maximale belasting van standaard veerhangers bedraagt ​​doorgaans niet meer dan 40 ton

Gewone constructies vervormen en verliezen hun stabiliteit boven de 80 ton

Een parallelle verbinding met meerdere groepen kan geen synchronisatie garanderen, waardoor excentrische belasting ontstaat

Zeer weinig binnenlandse fabrikanten kunnen op betrouwbare wijze steunen van meer dan 100 ton produceren

Big Ton Spring Supports zijn speciaal gebouwd om deze sectorbrede uitdaging op te lossen.

Producttechnische specificaties

Specificaties voor constante veerhangers	Voorbeeld
Model/serie	PH, LH, CA, CS, TH
Laadvermogen (in bedrijf)	0,1 kN - 500 kN
Totale reis	50 mm, 100 mm, 200 mm, 400 mm
Werkelijke reizen	Tot 600 mm
Belastingafwijking (tolerantie)	±5% (standaard) / ±3% (hoge nauwkeurigheid)
Installatiepositie	Horizontaal / Verticaal
Afwerking behuizing	Thermisch verzinkt / epoxy
Bedrijfstemperatuur.	-20°C tot +80°C (omgevingstemperatuur)
Materiaal veerspiraal	60Si2Mn / 50CrVA
Bereik belastingaanpassing	±10% (veldaanpassing)

Belangrijke technologische doorbraken

Multi-Spring Synchrone Parallelle Technologie

Centraal symmetrische opstelling voor gelijkmatige krachtverdeling over 4–8 veergroepen

Individuele veertesten/matching, stijfheidsafwijking ≤2%

Gepatenteerd taakverdelingsmechanisme garandeert 100% synchrone compressie

Elimineert excentrische belasting in parallelle systemen met meerdere veren

Structureel systeem met ultrahoge sterkte

Q460C-staal met hoge sterkte, 80% hogere vloeigrens dan standaardmaterialen

Integrale doosvormige structuur, 3x hogere buig-/torsiestijfheid dan conventionele ontwerpen

Eindige-elementenoptimalisatie elimineert spanningsconcentratiepunten

Structurele vervorming ≤0,5 mm onder volledige belasting

Heavy-duty verbindingstechnologie met grote diameter

Pinschachten van 42CrMo-gelegeerd staal (gehard en getemperd)

Maximale pendiameter 150 mm, draagvermogen met één as meer dan 300 ton

Zelfsmerende bussen van koperlegering, wrijvingscoëfficiënt ≤0,08

Minimaliseert de wrijvingsimpact en verbetert de belastingconstante aanzienlijk

Zeer nauwkeurig productieproces

CNC-vlam + plasmacomposietsnijden voor dragende platen

CNC-kotteren voor sleutelgaten, positienauwkeurigheid ±0,05 mm

Een behandeling tegen spanning na het lassen elimineert restspanning

Bewerking met één klem op grote CNC-portaalcentra

Meerlaagse veiligheidsbescherming

Dubbele bescherming: mechanische limiet + hydraulische buffering

Overbelastingsalarm wordt geactiveerd bij 110% nominale belasting

Redundant ontwerp: veilige werking, zelfs als één veergroep uitvalt

Anti-kantelstructuur zorgt voor stabiliteit onder zijdelingse krachten

Speciaal test- en verificatiesysteem

Speciale belastingtester van 300 ton voor 100% validatie bij volledige belasting

Continue gegevensverzameling over volledige slag (10 metingen per seconde)

Realtime berekening van de constantheid – ongekwalificeerde eenheden worden nooit verzonden

Gesimuleerde vermoeiingstests verifiëren de betrouwbaarheid op lange termijn

Fabriekstest- en validatieprotocol

Elk product wordt vóór verzending uitgebreid intern getest

Vóór verzending doorloopt elk product een volledig intern testproces. Dit proces omvat dimensionale en visuele inspectie, PMI (Positive Material Identification), hardheidstesten, MT/PT niet-destructieve testen waar van toepassing, testen van veerbelasting met belasting-verplaatsingscurven en meting van de laagdikte. Fabriekstestrapporten (FTR) en materiaaltestrapporten (MTR) worden geleverd.

Verduidelijking over accreditatie door derden

Intern testen is niet hetzelfde als testen door derden, geaccrediteerd door ILAC. Als tests door derden of laboratoriumtests vereist zijn, kan dit als een afzonderlijke optionele service worden geleverd.

Optionele inspectiediensten van derden (apart vermeld)

1. Materiaaltesten

Deze service omvat analyse van de chemische samenstelling, trekproeven, Charpy-slagproeven bij lage temperatuur en hardheidstesten.

2. NDT lassen

Beschikbare methoden zijn onder meer Magnetic Particle Testing (MT), Liquid Penetrant Testing (PT), Ultrasonic Testing (UT) en Radiographic Testing (RT).

3. Prestatietesten bij veerbelasting

Er zijn last-verplaatsingscurven opgenomen.

4. Inspectie van thermisch verzinken / epoxycoating. Corrosiebescherming

5. Getuigentesten, fabriekstoezicht en inspectie vóór verzending (PSI)

Onze onderscheidende voordelen

Gebenchmarkeerd tegen het LISEGA International Pipe Support System

Onze productladingsnauwkeurigheid, testnormen en documentatiesystemen worden vergeleken met het internationale leidingondersteuningssysteem LISEGA.

Meer dan een standaard binnenlandse leverancier

In tegenstelling tot standaard binnenlandse fabrikanten die alleen het product zelf leveren, leveren wij bij elke veereenheid een belasting-verplaatsingscurve. We helpen ook bij het organiseren van SGS-tests en getuige-inspecties door derden, en we ondersteunen documentbeoordelingen door PE/CPE-ingenieurs voor buitenlandse projecten.

Typische toepassingsgevallen

Geval 1: Raffinage- en chemische integratieproject van 20 miljoen ton/jaar

Product: 150 ton Big Ton veersteun met constante kracht

Toepassing: uitlaatpijpleiding van de hydrogeneringsreactor

Condities: belasting van 150 ton, verplaatsing van 250 mm, hoge temperatuur van 420 ℃

Resultaat: 3 jaar stabiele werking, constantheid gehandhaafd binnen ±2,5%

Geval 2: Ultra-superkritische voedingseenheid van 1000 MW

Product: 120 ton zwaar uitgevoerde hanger met constante kracht

Toepassing: Hoofdstoomleiding

Voorwaarden: belasting van 120 ton, verplaatsing van 300 mm

Resultaat: Geslaagd voor acceptatie van de elektriciteitscentrale bij de eerste proef, geen operationele problemen

Case 3: LNG-terminalproject

Product: 80 ton zware ondersteuning bij lage temperaturen

Toepassing: Cold box-hoofdleiding

Condities: -162℃ cryogene omgeving, belasting van 80 ton

Resultaat: Correcte materiaalkeuze bij lage temperaturen, geen problemen met brosheid

Aangepast projectserviceproces

Technisch advies voorafgaand aan het project

Toegewijde ingenieur die gedetailleerde parameters voor de arbeidsomstandigheden verzamelt

Voorlopig ontwerp met berekening van de last-verplaatsing-matching

Verificatie van structurele sterkte/stijfheid van eindige elementen

Technisch voorstel + offerte oplevering

Ontwerpbevestiging

Gedetailleerde technische tekeningen (overzicht, belastingstabellen)

Bilaterale bevestiging van belangrijke technische parameters

Ontwikkeling van inspectie- en testplannen (ITP).

Start van de productie na ondertekende goedkeuring

Volgen van de productievoortgang

Wekelijkse productiefoto-updates

Mogelijkheden voor klantgetuigen voor belangrijke mijlpalen

Inspectieondersteuning door derden gedurende het gehele proces

Realtime reactie op technische verduidelijking

Fabrieksacceptatie

Testbijstand op locatie bij volledige belasting mogelijk

Real-time weergave van testgegevens

Volledige documentatieoverdracht

Professionele verpakking en verzending

Ondersteuning op locatie

Technisch personeel voor installatiebegeleiding

Hulp bij inbedrijfstelling en belastingkalibratie

Vervolgbezoeken na ingebruikname

Levenslange technische ondersteuning

Big Ton Spring Supports zette de technische maatstaf voor zware pijpleidingondersteuning. We verleggen de grenzen van de sector en leveren betrouwbare oplossingen voor ultrahoge belasting voor uw kritische engineeringprojecten door middel van strenge tests en bewezen projectervaring.
