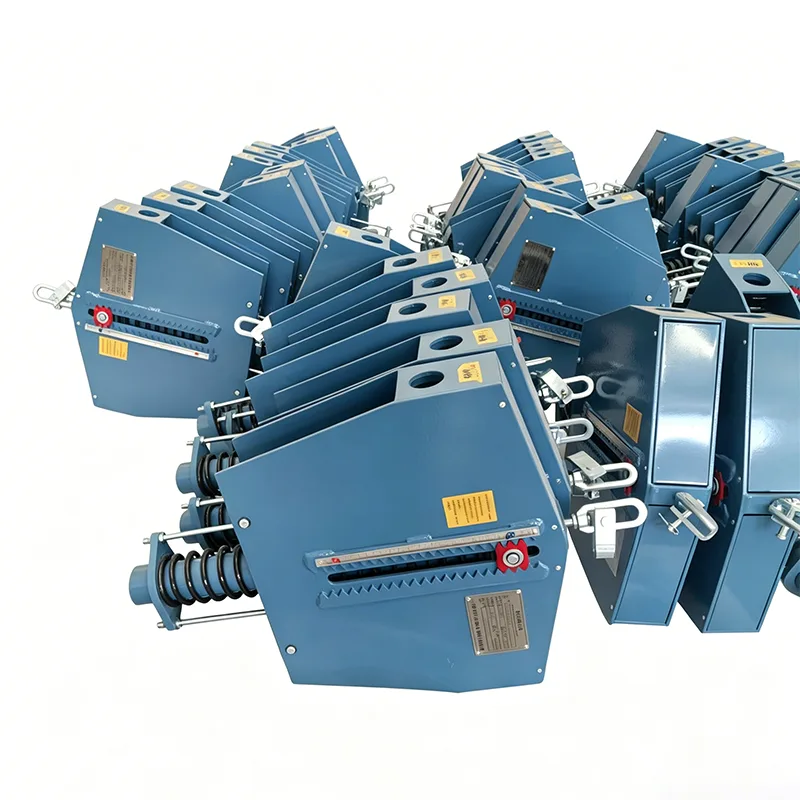

Energiepijpleiding Constante veerondersteuning

In aardgas-, LNG-, waterstofenergie- en traditionele energietransmissiepijpleidingnetwerken omspannen pijpleidingsystemen vaak complexe geografische omgevingen en zijn ze bestand tegen ernstige thermische uitzetting en krimp. Gesteund door 14 jaar technische accumulatie in pijplijnondersteuningstechnologie, heeft Yangzhou Tianshun Pipeline Technology Co., Ltd. speciaal de Energy Pipeline Constant Spring Support ontwikkeld voor scenario's voor energietransmissie. Dit product maakt gebruik van een precisie-moment-evenwichtsmechanisme om ervoor te zorgen dat de steunbelasting constant blijft wanneer de pijpleiding een verticale verplaatsing met grote overspanningen ondergaat. Deze functie vermijdt effectief extra stress veroorzaakt door belastingoverdracht naar gevoelige apparatuur zoals kleppen en compressoren, en is een sleutelcomponent die de veilige en stabiele werking van energiepijpleidingnetwerken over lange afstanden garandeert.

Last-verplaatsingscurve verkregen uit de typetest van een constante veersteun/hanger. De horizontale as staat voor verplaatsing, terwijl de verticale as belasting vertegenwoordigt. De curve blijft ongeveer horizontaal over de volledige werkweg, wat aantoont dat de ondersteunende kracht in wezen constant blijft wanneer de leiding doorbuigt als gevolg van thermische uitzetting en krimp.

Deze typetest verifieert de belastingconstante, de volledige bewegingsstabiliteit en de operationele betrouwbaarheid van constante veereenheden. Alle productie-eenheden worden vóór verzending onderworpen aan een belastingkalibratie, waarbij de belastingafwijking binnen ±6% wordt gecontroleerd in overeenstemming met ANSI/MSS‑SP‑58‑2018 en NB/T47038‑2013.

Deze producten zijn toepasbaar op industriële leidingsystemen met een grote thermische verplaatsing, inclusief hoofdstoomleidingen en andere hogetemperatuur- en hogedrukleidingen.

Producttechnische specificaties

Technische aanpassingsvermogen en bedienings- en onderhoudsvoordelen

Bij de daadwerkelijke aanleg en exploitatie van energiepijpleidingen wordt met het ontwerp van Energy Pipeline Constant Spring Support volledig tegemoetgekomen aan de pijnpunten van de aanleg ter plaatse en het latere onderhoud:

Vergrendeling in koude toestand en snelle installatie: vóór levering wordt de veer voorgecomprimeerd en vergrendeld op de installatiepositie in koude toestand volgens het spanningsberekeningsrapport van het pijpleidingsysteem. Ter plaatse zijn slechts een eenvoudige fijnafstelling van de schroefdraad en het vastzetten van de wortels nodig om de ontworpen spanningstoestand te bereiken, waardoor de constructieperiode van pijpgalerijen aanzienlijk wordt verkort.

Gevisualiseerde monitoring van de werking: Uitgerust met externe uiterst nauwkeurige verplaatsingsindicatorplaten en belastingsschalen, kan het bedienings- en onderhoudspersoneel tijdens de dagelijkse inspectie intuïtief beoordelen of de pijpleiding zich op de ontworpen werkpositie bevindt, zonder de schaal te demonteren, waardoor een tijdige detectie van zettingen van de pijpleiding of abnormale vervorming wordt vergemakkelijkt.

Flexibele bewortelingsmethoden: Er wordt een verscheidenheid aan wortelverbindingsoplossingen geboden (zoals gelaste enkele platen, hoepels, connectoren voor staalconstructies, enz.), waarmee een stabiele beworteling kan worden bereikt, of het nu gaat om bovengrondse pijpgalerijen, rivieroverstekende pijpbruggen of uitrustingslichamen.

Strikt productie- en kwaliteitscontrolesysteem

Als veiligheidsverdedigingslinie van de energie-infrastructuur volgt het gehele productieproces van Energy Pipeline Constant Spring Support strikte kwaliteitscontrolenormen:

Niet-destructief testen: Alle dragende lassen en belangrijke spanningscomponenten ondergaan een uiterlijkinspectie en niet-destructief testen (radiografisch/ultrasoon testen) in overeenstemming met de relevante nationale normen om een ​​waterdichte structurele sterkte te garanderen.

Verificatie van de levensduur van vermoeiing: Veercomponenten ondergaan strikte vermoeidheidstests en warmtebehandelingsprocessen om ervoor te zorgen dat er geen plastische vervorming of breuk optreedt tijdens honderdduizenden thermische wisselcycli.

Fabrieksvergrendeling en bescherming: Elke unit is vóór levering uitgerust met een positioneringspin, die de hendel in de koude werkpositie vergrendelt om schade aan de veer te voorkomen die wordt veroorzaakt door onbedoelde verplaatsing tijdens transport en hijsen.

Waarom kiezen voor de constante veerondersteuning van de energiepijpleiding van Tianshun?

Diepgaande ervaring met energieprojecten: De producten hebben stabiel gefunctioneerd in LNG-terminals, langeafstandstransmissiepijpleidingen voor aardgas en raffinageprojecten in meer dan 40 landen over de hele wereld, en hebben de tests van extreme klimaten en complexe werkomstandigheden doorstaan.

Technische ondersteuning voor het hele proces: we bieden technische diensten voor het hele proces, van pijpleidingspanningsanalyse (CAESAR II-simulatie), berekening van typeselectie tot installatiebegeleiding op locatie, waarbij we ervoor zorgen dat elke ondersteuning nauwkeurig aansluit bij de werkomstandigheden.

Betrouwbare levering in de toeleveringsketen: Wij vertrouwen op geautomatiseerde productielijnen en complete testapparatuur in onze basis in Jiangsu en zorgen voor een tijdige en hoogwaardige levering van materialen voor grootschalige energieprojecten.

Volledige levenscyclusondersteuning: we stellen exclusieve projectbestanden op en bieden conditiebeoordeling, belastingreset en vervangingsbegeleiding tijdens stilleggingsonderhoud, waardoor de exploitatie- en onderhoudsrisico's van pijpleidingnetwerken worden verminderd.
